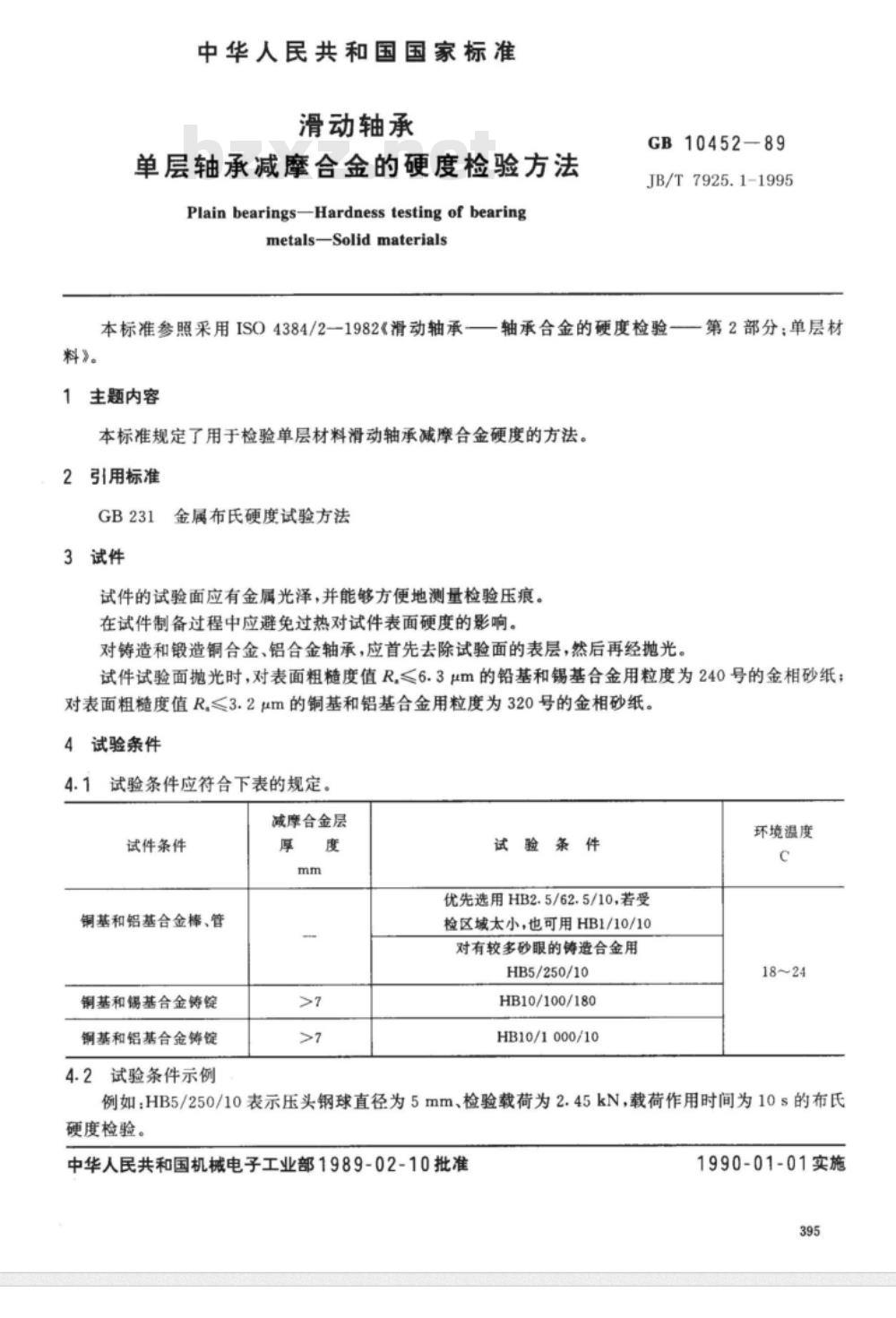

中华人民共和国国家标准 滑动轴承—轴承合金的硬度检验—第2部分：单层材减摩合金 (Plain bearings—Hardness testing of bearing metals—Part 2: Solid materials) 本标准参照采用 ISO 4384-2:1982《滑动轴承—轴承合金的硬度检验—第2部分：单层材减摩合金》。 1 主题内容 本标准规定了用于检验单层材料滑动轴承减摩合金硬度的方法。 2 引用标准 GB 231 金属布氏硬度试验方法 3 试件 试件的试验面应有金属光泽，并能够方便地测量检验压痕。在试件制备过程中应避免过热对试件表面硬度的影响。对铸造和锻造铜合金、铝合金轴承，应首先去除试验面的表层，然后再经抛光。试件试验面抛光时： - 对表面粗糙度值 Ra ≤ 6.3μm 的铅基和锡基合金，用粒度为 240 号的金相砂纸； - 对表面粗糙度值 Ra ≤ 3.2μm 的铜基和铝基合金，用粒度为 320 号的金相砂纸。 4 试验条件 4.1 试验条件应符合下表的规定： - 铜基和铝基合金棒、管（厚度 > 7mm）：优先选用 HB2.5/62.5/10；若受检区域太小，也可用 HB1/10/10。 - 铜基和锡基合金铸锭（厚度 > 7mm）：对有较多砂眼的铸造合金用 HB5/250/10。 - 铜基和铝基合金铸件：HB10/100/180 或 HB10/1000/10。 - 环境温度：18~24 ℃。 4.2 试验条件示例 例如：HB5/250/10 表示压头钢球直径为 5mm、检验载荷为 2.45kN、载荷作用时间为 10s 的布氏硬度检验。 HB 还可以分为： HBS 表示压头为钢球； HBW 表示压头为硬质合金球。 5 试验方法 布氏硬度试验按 GB 231 的规定进行。
