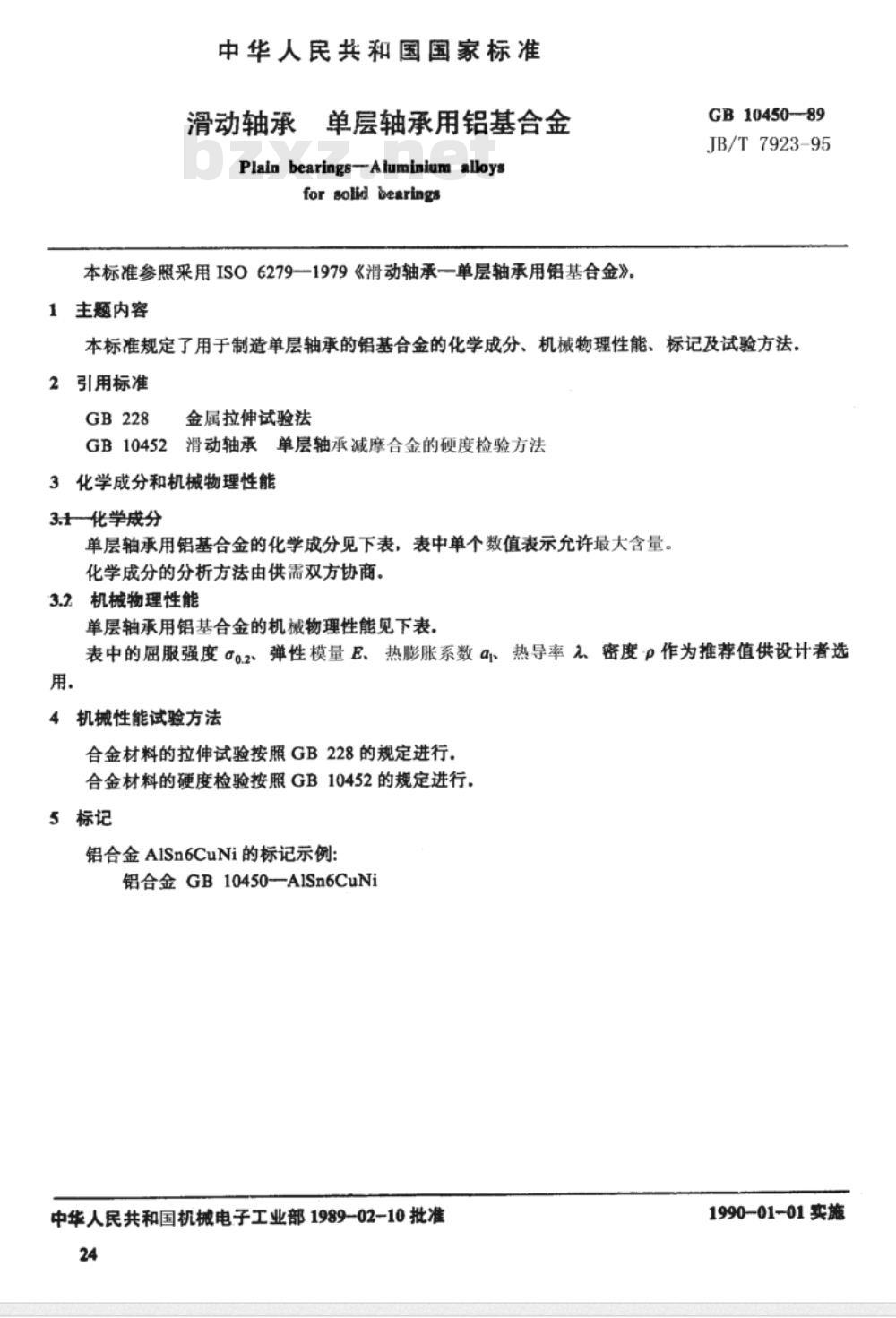

中华人民共和国国家标准 单层轴承用铝基合金 滑动轴承 Plain bearings--Aluminium alloys for solid bearings 本标准参照采用 ISO 6279-1979《滑动轴承—单层轴承用铝基合金》。 标准编号：GB10450-89 相关编号：JB/T7923-95 1 主题内容 本标准规定了用于制造单层轴承的铝基合金的化学成分、机械物理性能、标记及试验方法。 2 引用标准 GB228 金属拉伸试验法 GB10452 滑动轴承单层轴承减摩合金的硬度检验方法 3 化学成分和机械物理性能 3.1 化学成分 单层轴承用铝基合金的化学成分见下表，表中单个数值表示允许最大含量。化学成分的分析方法由供需双方协商。 【单层轴承用铝基合金化学成分表】 元素：Al, Sn, Cu, Ni, Si, Fe, Mn, Ti, 其他 - 重力浇铸：Al (余量), Sn (5.5~7.0), Cu (0.7~1.3), Ni (0.7~1.3), Si (0.7), Fe (0.7), Mn (0.1), Ti (0.2), 其他 (0.3) - 连续浇铸：Al (余量), Sn (5.5~7.0), Cu (0.7~1.3), Ni (0.7~1.3), Si (0.7), Fe (0.7), Mn (0.1), Ti (0.2), 其他 (0.3) 3.2 机械物理性能 单层轴承用铝基合金的机械物理性能见下表。表中的屈服强度 $\sigma_{0.2}$、弹性模量 $E$、热膨胀系数 $\alpha$、热导率 $\lambda$、密度 $\rho$ 作为推荐值供设计者选用。 【单层轴承用铝基合金机械物理性能表】 (单位说明：布氏硬度 HB10/1000/10；抗拉强度 $N/mm^2$；伸长率 %；屈服强度 $N/mm^2$；弹性模量 $kN/mm^2$；热膨胀系数 $10^{-6}/K$；热导率 $W/(m\cdot K)$；密度 $kg/dm^3$) - 重力浇铸（4%冷作硬化后）：布氏硬度 35, 抗拉强度 110, 伸长率 10, 屈服强度 45, 弹性模量 71, 热膨胀系数 23, 热导率 184, 密度 2.9 - 连续浇铸（4%冷作硬化后）：布氏硬度 40, 抗拉强度 120, 伸长率 7, 屈服强度 90, 弹性模量 71, 热膨胀系数 23, 热导率 184, 密度 2.9 - 连续浇铸（未进行冷作硬化）：布氏硬度 40, 抗拉强度 130, 伸长率 15, 屈服强度 55, 弹性模量 71, 热膨胀系数 23, 热导率 184, 密度 2.9 - 连续浇铸（4%冷作硬化后）：布氏硬度 45, 抗拉强度 140, 伸长率 10, 屈服强度 100, 弹性模量 71, 热膨胀系数 23, 热导率 184, 密度 2.9 4 机械性能试验方法 合金材料的拉伸试验按照 GB228 的规定进行。合金材料的硬度检验按照 GB10452 的规定进行。 5 标记 铝合金 AISn6CuNi 的标记示例： 铝合金 GB10450—A1Sn6CuNi 中华人民共和国机械电子工业部 1989-02-10 批准 1990-01-01 实施 附加说明： 本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口，由机械电子工业部机械标准化研究所、长春汽车研究所负责起草。本标准主要起草人：万麻、张宝义。
