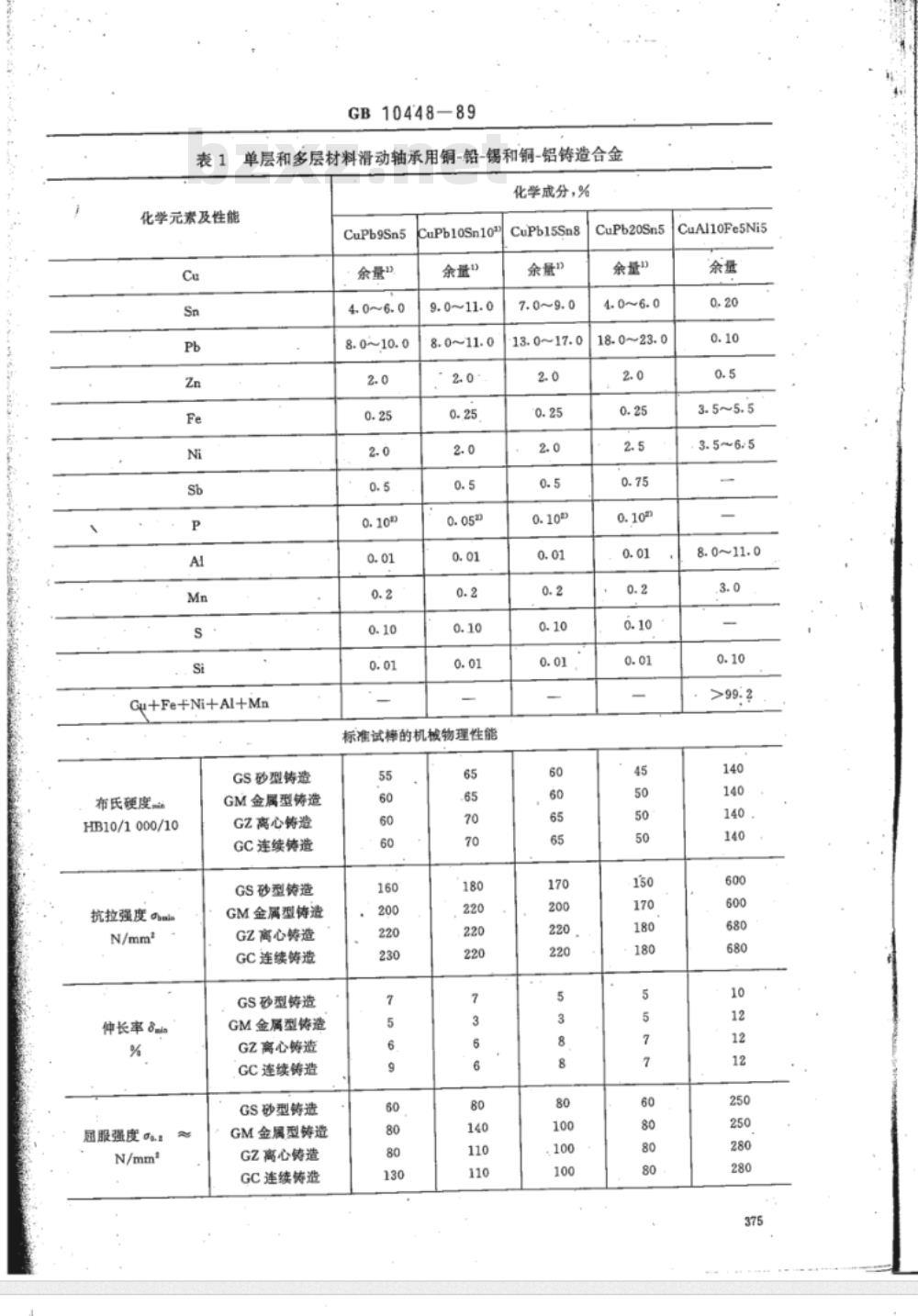

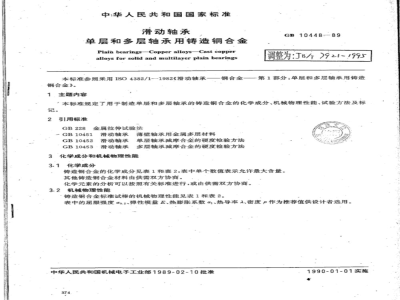

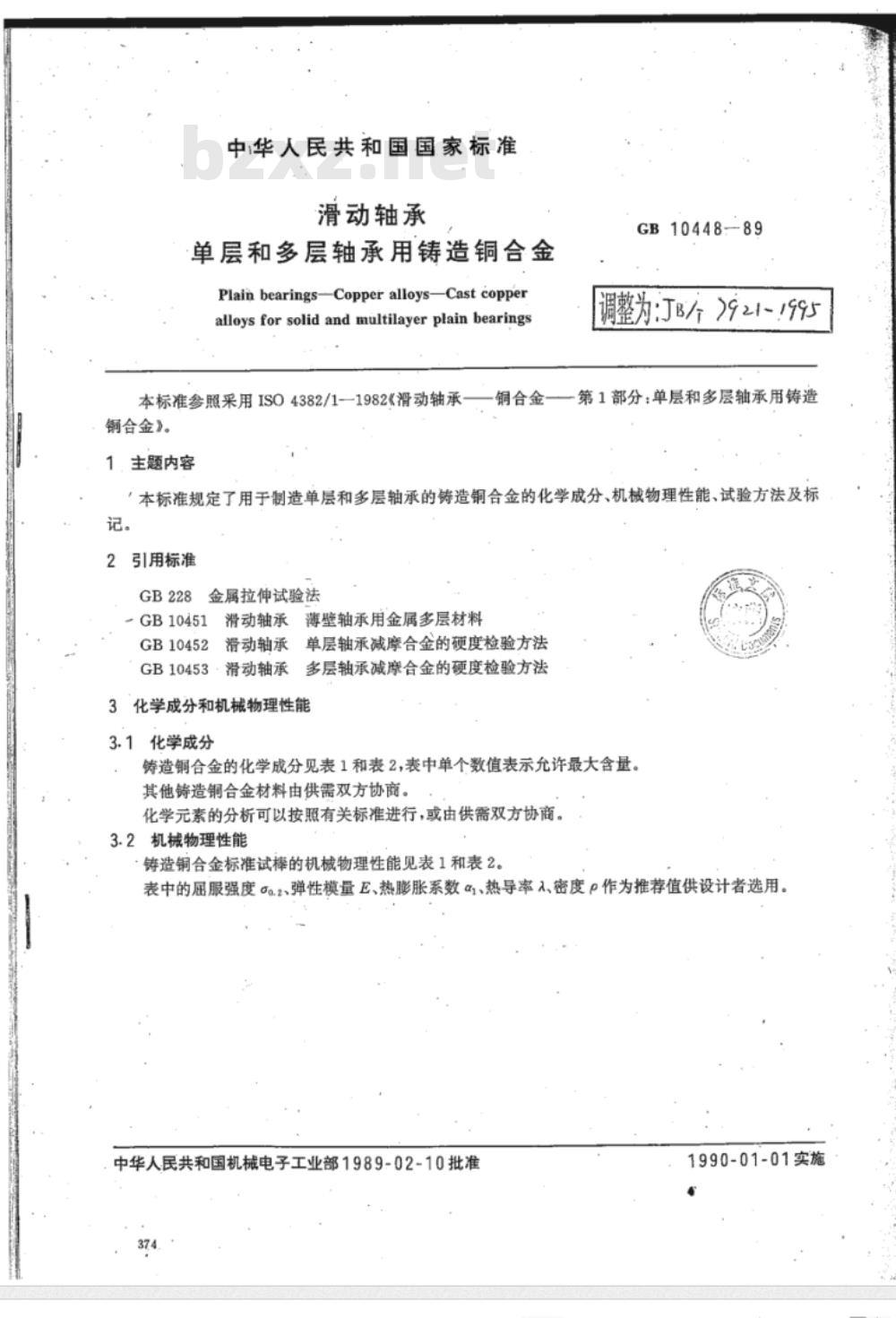

中华人民共和国国家标准 滑动轴承 单层和多层轴承用铸造铜合金 Plainbearings—Copper alloys—Cast copper alloys for solid and multilayer plain bearings 本标准参照采用 ISO 4382/1-1982《滑动轴承铜合金》。 1 主题内容 第1部分：单层和多层轴承用铸造铜合金 本标准规定了用于制造单层和多层轴承的铸造铜合金的化学成分、机械物理性能、试验方法及标记。 2 引用标准 GB 228 金属拉伸试验法 GB 10451 滑动轴承薄壁轴承用金属多层材料 GB 10452 滑动轴承单层轴承减摩合金的硬度检验方法 GB 10453 滑动轴承多层轴承减摩合金的硬度检验方法 3 化学成分和机械物理性能 3.1 化学成分 铸造铜合金的化学成分见表1和表2，表中单个数值表示允许最大含量。其他铸造铜合金材料由供需双方协商。化学元素的分析可以按照有关标准进行，或由供需双方协商。 3.2 机械物理性能 铸造铜合金标准试棒的机械物理性能见表1和表2。表中的屈服强度 $\sigma_{0.2}$、弹性模量 $E$、热膨胀系数 $\alpha$、热导率 $\lambda$、密度 $\rho$ 作为推荐值供设计者选用。 中华人民共和国机械电子工业部 1989-02-10 批准，1990-01-01 实施 表1 单层和多层材料滑动轴承用铜-铅-锡和铜-铝铸造合金化学成分及机械物理性能 [合金类型：CuPb9Sn5] 化学成分 (%)：Cu (余量), Sn (4.0~6.0), Pb (8.0~10.0), Zn (2.0), Fe (0.25), Ni (2.0), Sb (0.5), P (0.10), Al (0.01), Mn (0.2), Si (0.10) 机械性能：布氏硬度 HB (55~60), 抗拉强度 (160~200 N/mm²), 伸长率 (5~7%), 屈服强度 (60~80 N/mm²), 弹性模量 E (130~140 kN/mm²), 热膨胀系数 $\alpha$ (6.5~7.0 $\times 10^{-6}/K$), 热导率 $\lambda$ (65~70 W/(m·K)), 密度 $\rho$ (7.0~7.3 kg/dm³) [合金类型：CuPb10Sn10] 化学成分 (%)：Cu (余量), Sn (9.0~11.0), Pb (8.0~11.0), Zn (2.0), Fe (0.25), Ni (2.0), Sb (0.5), P (0.052), Al (0.01), Mn (0.2), Si (0.10) 机械性能：布氏硬度 HB (60~65), 抗拉强度 (170~220 N/mm²), 伸长率 (5~6%), 屈服强度 (65~80 N/mm²), 弹性模量 E (180~220 kN/mm²), 热膨胀系数 $\alpha$ (6.5~7.0 $\times 10^{-6}/K$), 热导率 $\lambda$ (65~70 W/(m·K)), 密度 $\rho$ (7.0~7.3 kg/dm³) [合金类型：CuPb15Sn8] 化学成分 (%)：Cu (余量), Sn (7.0~9.0), Pb (13.0~17.0), Zn (2.0), Fe (0.25), Ni (2.0), Sb (0.5), P (0.102), Al (0.01), Mn (0.2), Si (0.10) 机械性能：布氏硬度 HB (60~65), 抗拉强度 (170~200 N/mm²), 伸长率 (5~8%), 屈服强度 (65~80 N/mm²), 弹性模量 E (220~220 kN/mm²), 热膨胀系数 $\alpha$ (6.5~7.0 $\times 10^{-6}/K$), 热导率 $\lambda$ (65~70 W/(m·K)), 密度 $\rho$ (7.5~8.0 kg/dm³) [合金类型：CuPb20Sn5] 化学成分 (%)：Cu (余量), Sn (4.0~6.0), Pb (18.0~23.0), Zn (2.0), Fe (0.25), Ni (2.5), Sb (0.75), P (0.10), Al (0.01), Mn (0.2), Si (0.10) 机械性能：布氏硬度 HB (45~50), 抗拉强度 (150~170 N/mm²), 伸长率 (5~7%), 屈服强度 (50~50 N/mm²), 弹性模量 E (170~180 kN/mm²), 热膨胀系数 $\alpha$ (6.5~7.0 $\times 10^{-6}/K$), 热导率 $\lambda$ (60~80 W/(m·K)) [合金类型：CuAl10Fe5Ni5] 化学成分 (%)：Cu (余量), Al (3.5~5.5), Fe (3.5~6.5), Ni (8.0~11.0), Mn (3.0), Si (0.10), 其他元素(Cu+Fe+Ni+Al+Mn) > 99.2 机械性能：布氏硬度 HB (140~140), 抗拉强度 (600~680 N/mm²), 伸长率 (10~12%), 屈服强度 (250~280 N/mm²), 弹性模量 E (375 kN/mm²), 热膨胀系数 $\alpha$ (17~18 $\times 10^{-6}/K$), 热导率 $\lambda$ (140~140 W/(m·K)), 密度 $\rho$ (7.5~8.0 kg/dm³) 续表1 注： 1) 含Ni 2) 对连续铸造，经协商磷的含量可增加至1.5% 3) 这种合金的化学元素含量不同于薄壁多层轴承用合金（见GB 10451） 表2 单层滑动轴承用铜-锡-锌铸造合金化学成分，%
