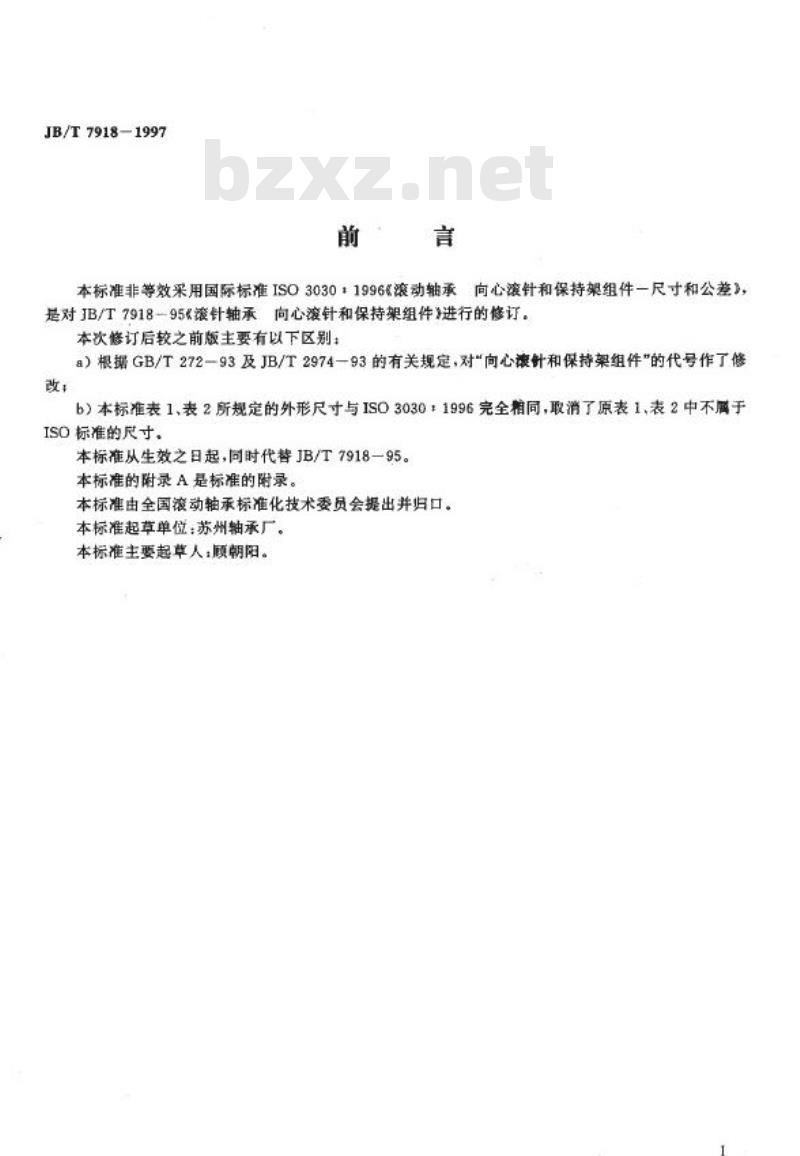

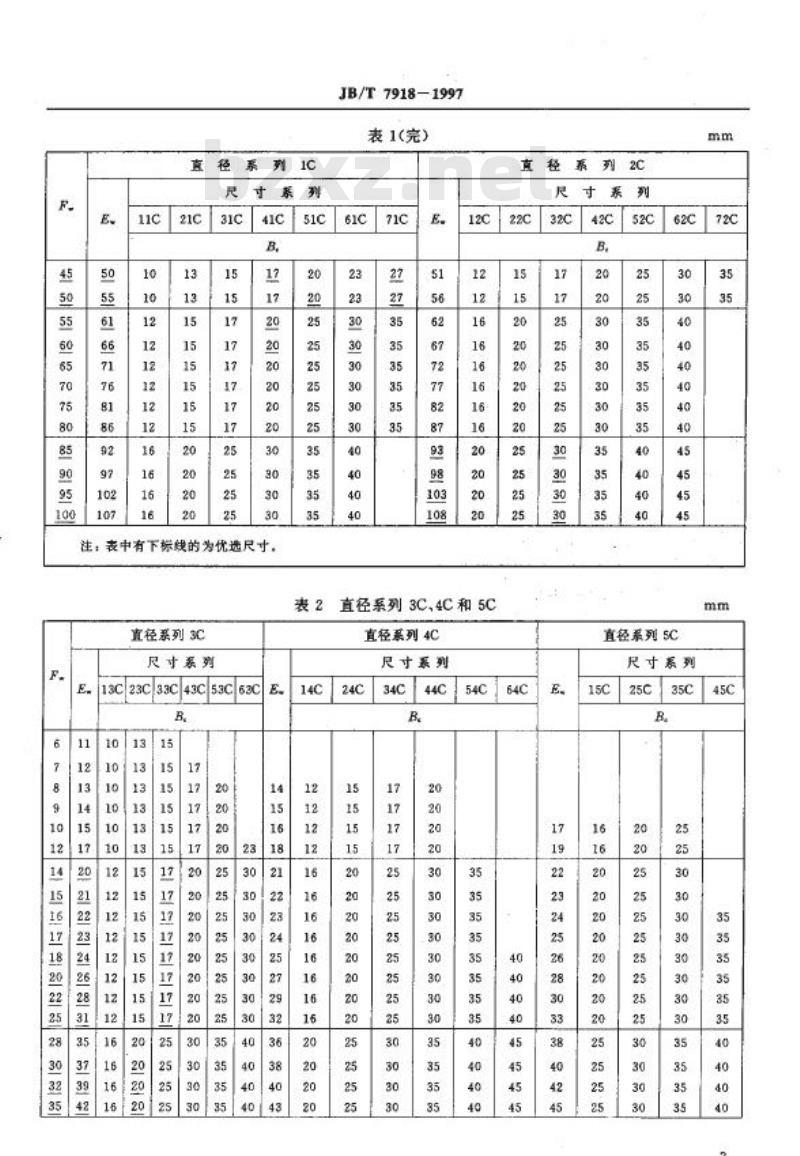

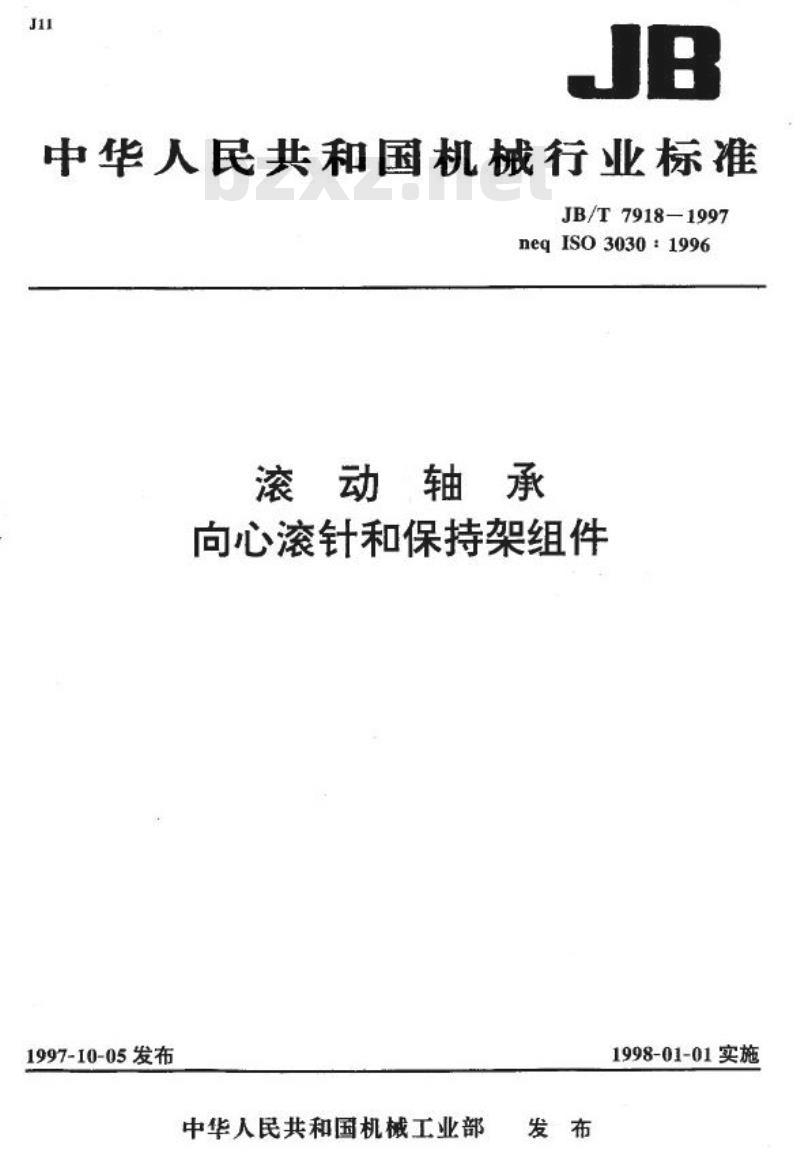

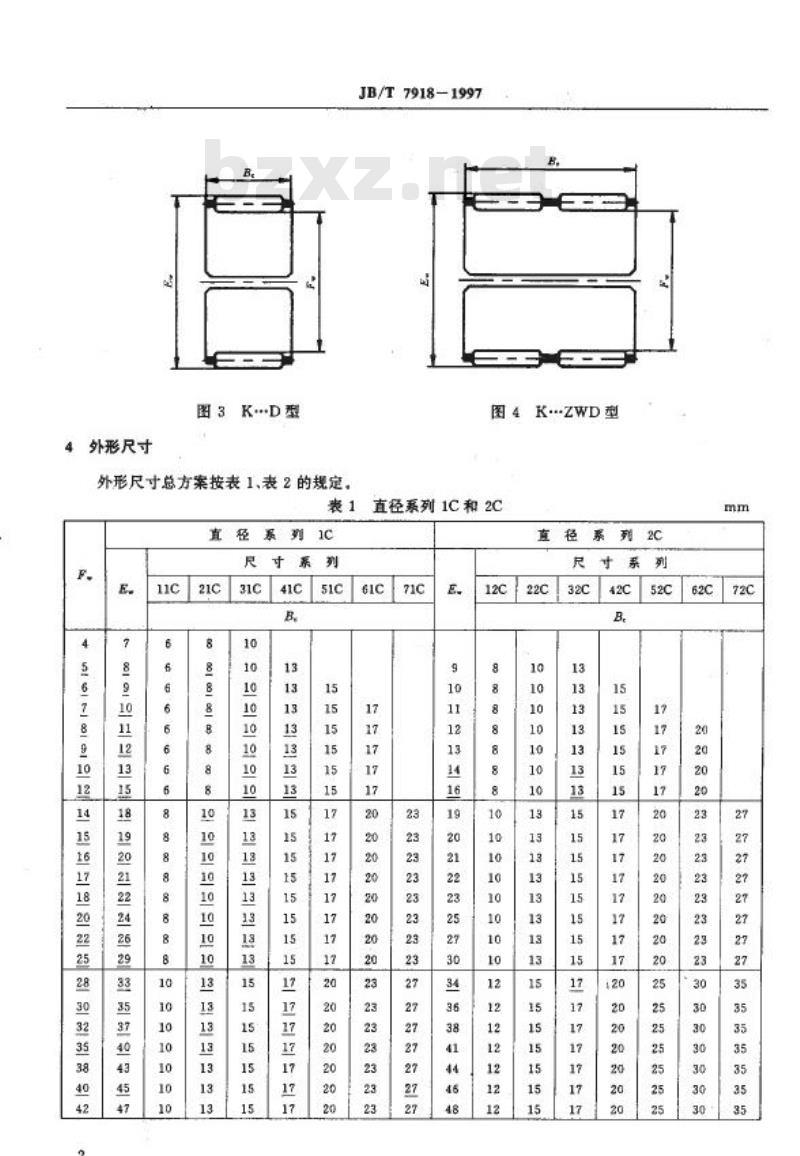

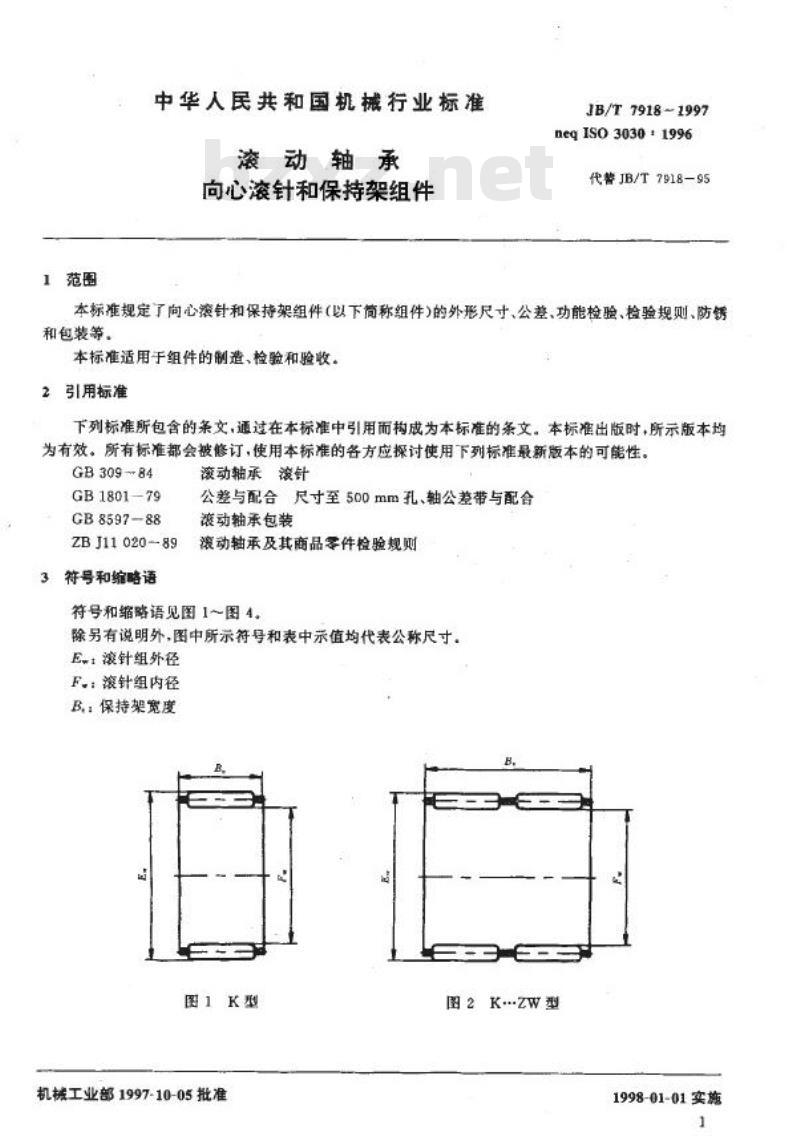

中华人民共和国机械行业标准 JB/T 7918—1997 等效 ISO 3030:1996 滚动轴承 向心滚针和保持架组件 1997-10-05 发布 中华人民共和国机械工业部 发布 1998-01-01 实施 前言 本标准非等效采用国际标准 ISO 3030:1996《滚动轴承 向心滚针和保持架组件—尺寸和公差》，是对 JB/T 7918-95《滚针轴承 向心滚针和保持架组件》进行的修订。本次修订后较之前版主要有以下区别： a) 根据 GB/T 272-93 及 JB/T 2974-93 的有关规定，对“向心滚针和保持架组件”的代号作了修改； b) 本标准表 1、表 2 所规定的外形尺寸与 ISO 3030:1996 完全相同，取消了原表 1、表 2 中不属于 ISO 标准的尺寸。 本标准从生效之日起，同时代替 JB/T 7918-95。本标准的附录 A 是标准的附录。 本标准由全国滚动轴承标准化技术委员会提出并归口。本标准起草单位：苏州轴承厂。本标准主要起草人：顾朝阳。 1 范围 本标准规定了向心滚针和保持架组件（以下简称组件）的外形尺寸、公差、功能检验、检验规则、防锈和包装等，本标准适用于组件的制造、检验和验收。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 309—84 GB 1801—79 GB 8597—88 3 符号和缩略语 滚动轴承及其商品零件检验规则符号和缩略语见图 1～图 4。除另有说明外，图中所示符号和表中示值均代表公称尺寸。 E：滚针组外径 F：滚针组内径 B：保持架宽度 图示类型： 图 1 K型 图 2 K-ZW型 图 3 K-D型 图 4 K-ZWD型 4 外形尺寸 外形尺寸方案按表 1、表 2 的规定。 表 1 直径系列 1C 和 2C（部分摘录） 直径系列 1C: F 值系列：4, 5, 6, 8, 9, 10, 12, 14, 15, 16, 17, 18, 20, 22, 25, 28, 30, 32, 35, 38, 40, 42 E 值系列：8, 9, 10, 11, 12, 13, 15, 18, 19, 20, 21, 22, 24, 26, 29, 33, 35, 37, 40, 43, 45, 47 B 值系列：6, 6, 6, 6, 6, 6, 6, 6, 8, 8, 8, 8, 8, 8, 8, 10, 10, 10, 10, 10, 10, 10 直径系列 21C: F 值系列：8, 8, 8, 8, 8, 8, 8, 8, 10, 10, 10, 10, 10, 10, 10, 10, 13, 13, 13, 13, 13, 13, 13 E 值系列：10, 10, 10, 10, 10, 10, 10, 10, 13, 13, 13, 13, 13, 13, 13, 13, 15, 15, 15, 15, 15, 15, 15 B 值系列：8, 8, 8, 8, 8, 8, 8, 8, 10, 10, 10, 10, 10, 10, 10, 10, 13, 13, 13, 13, 13, 13, 13
