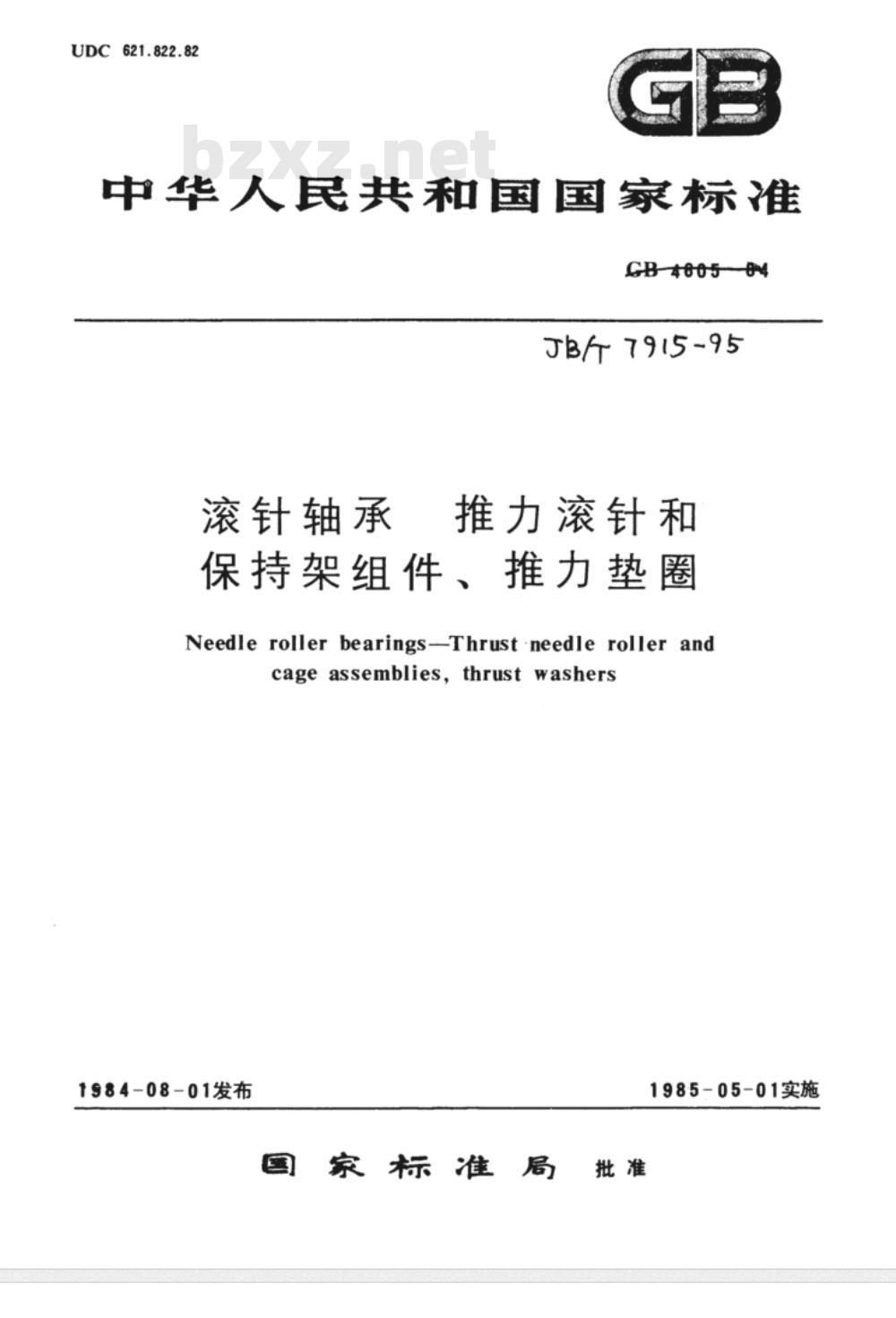

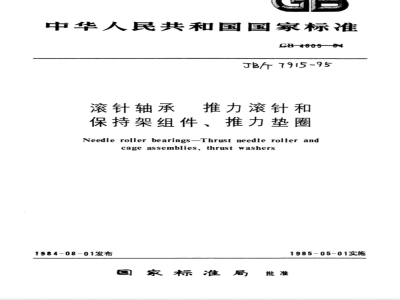

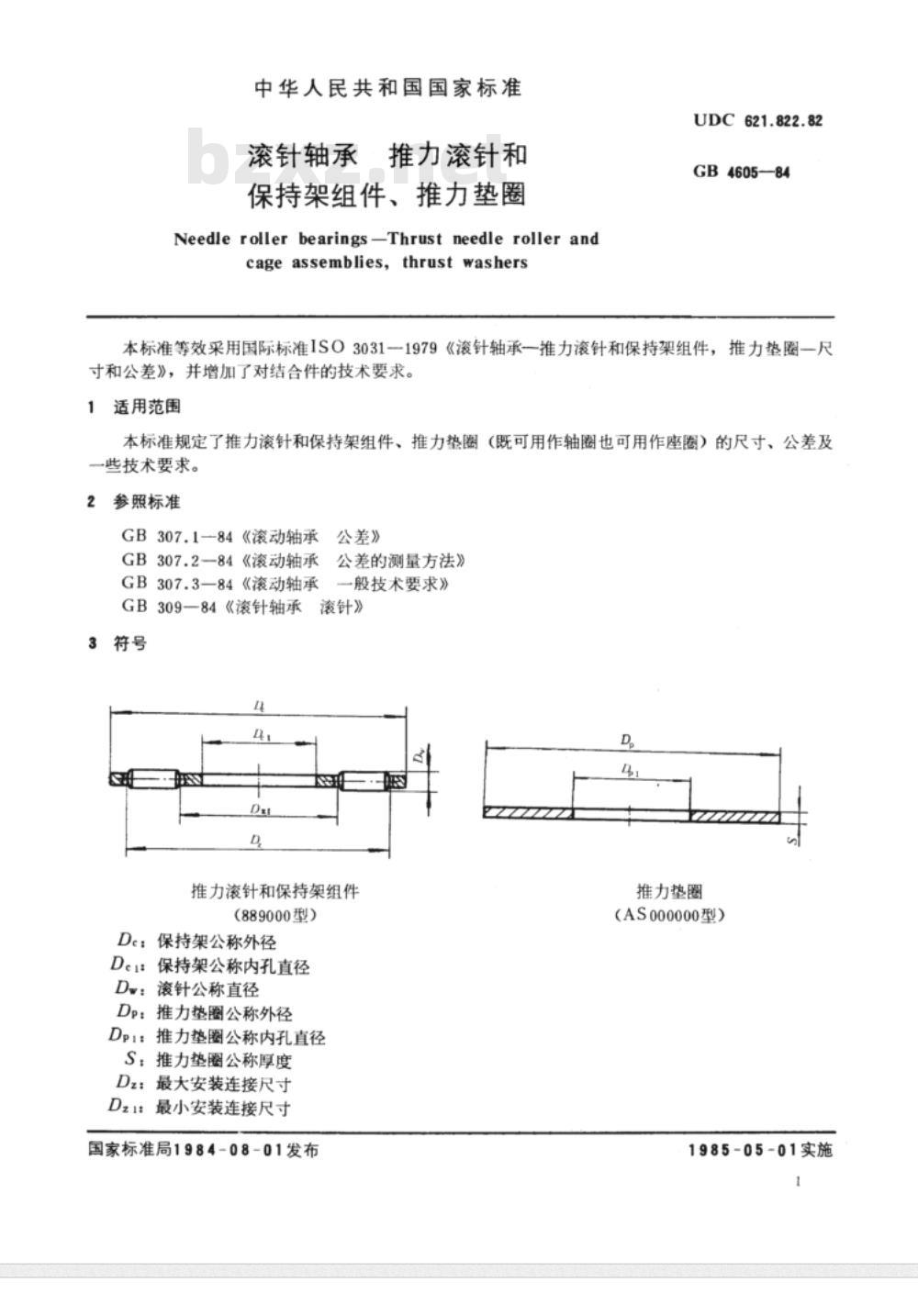

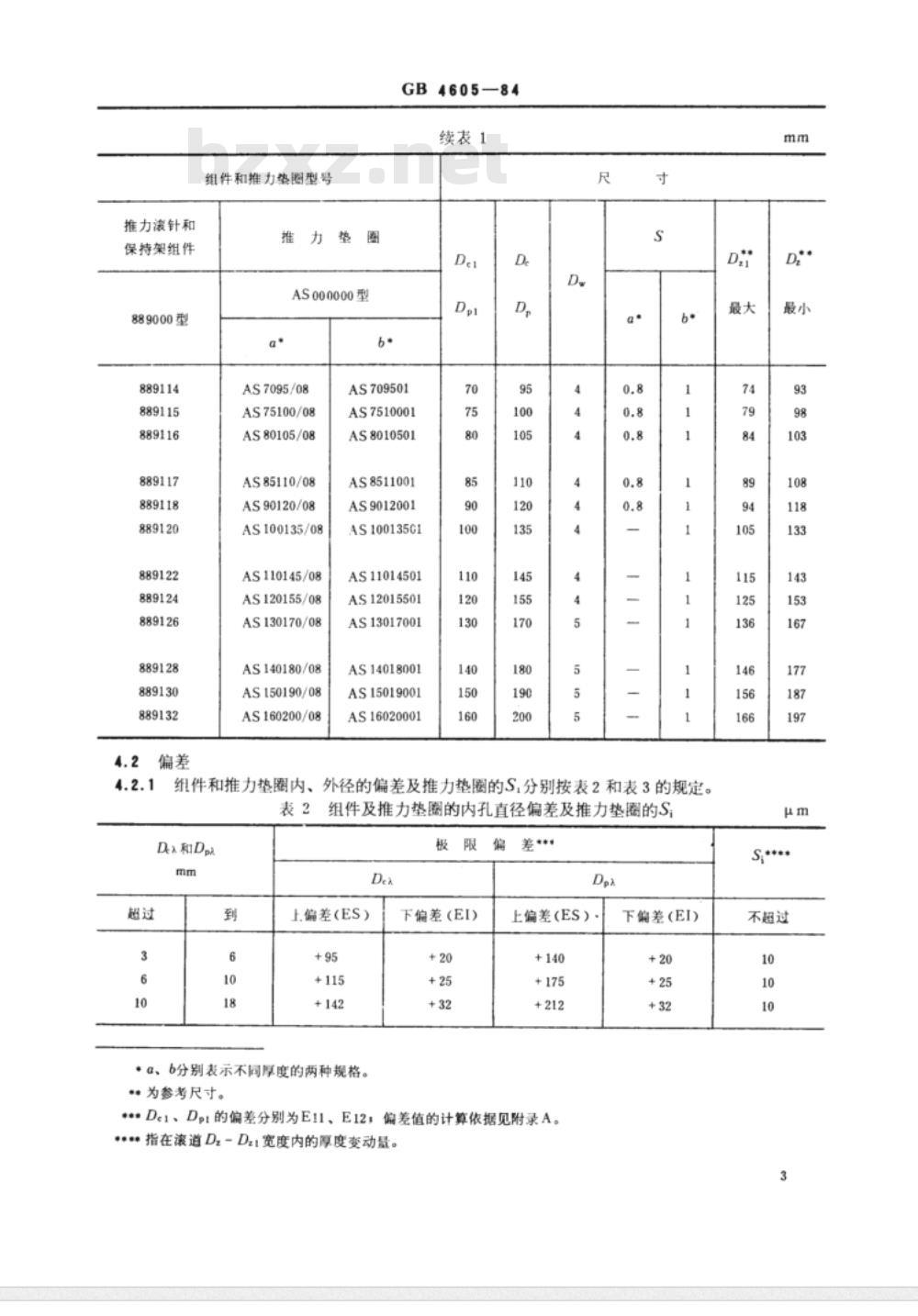

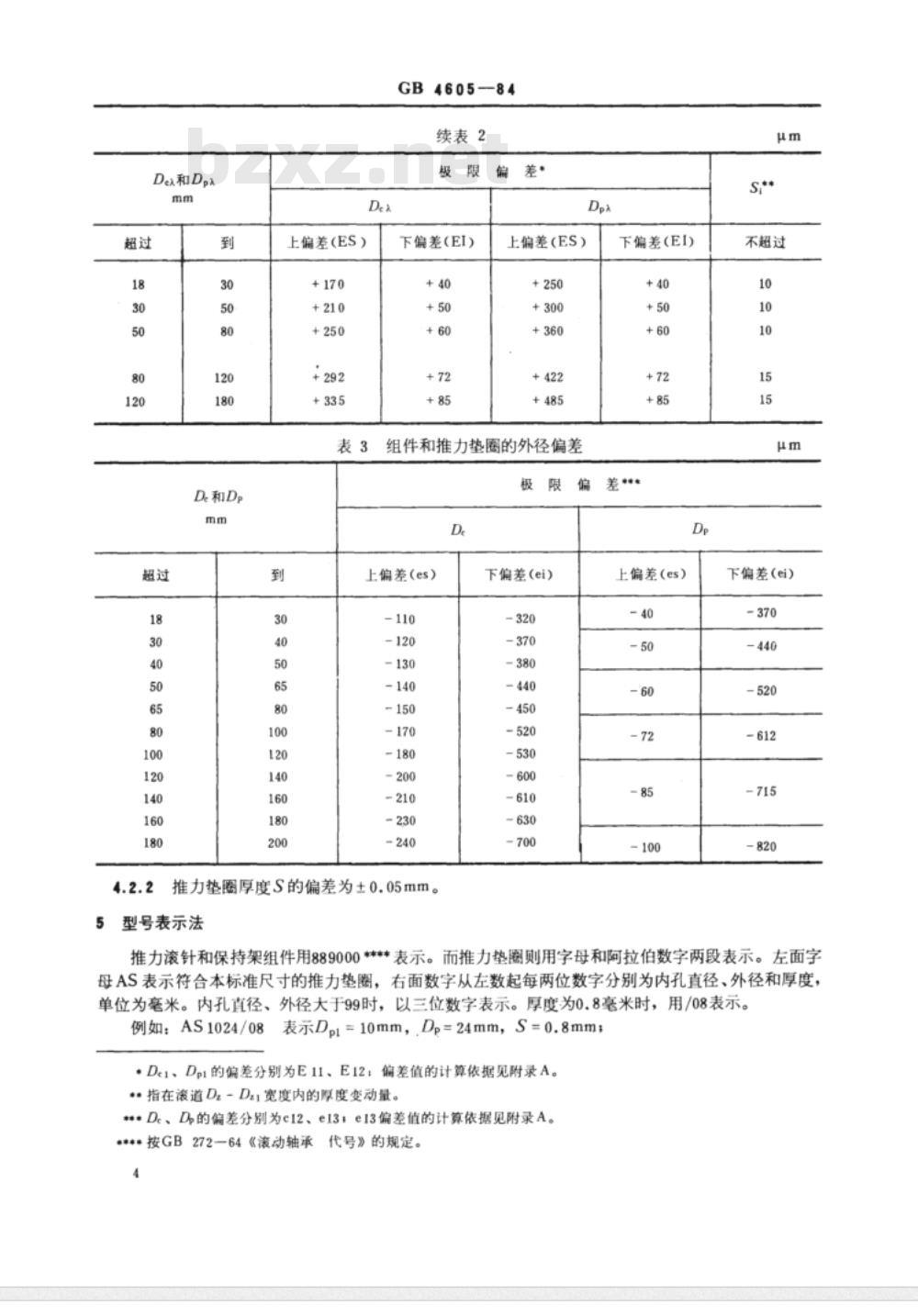

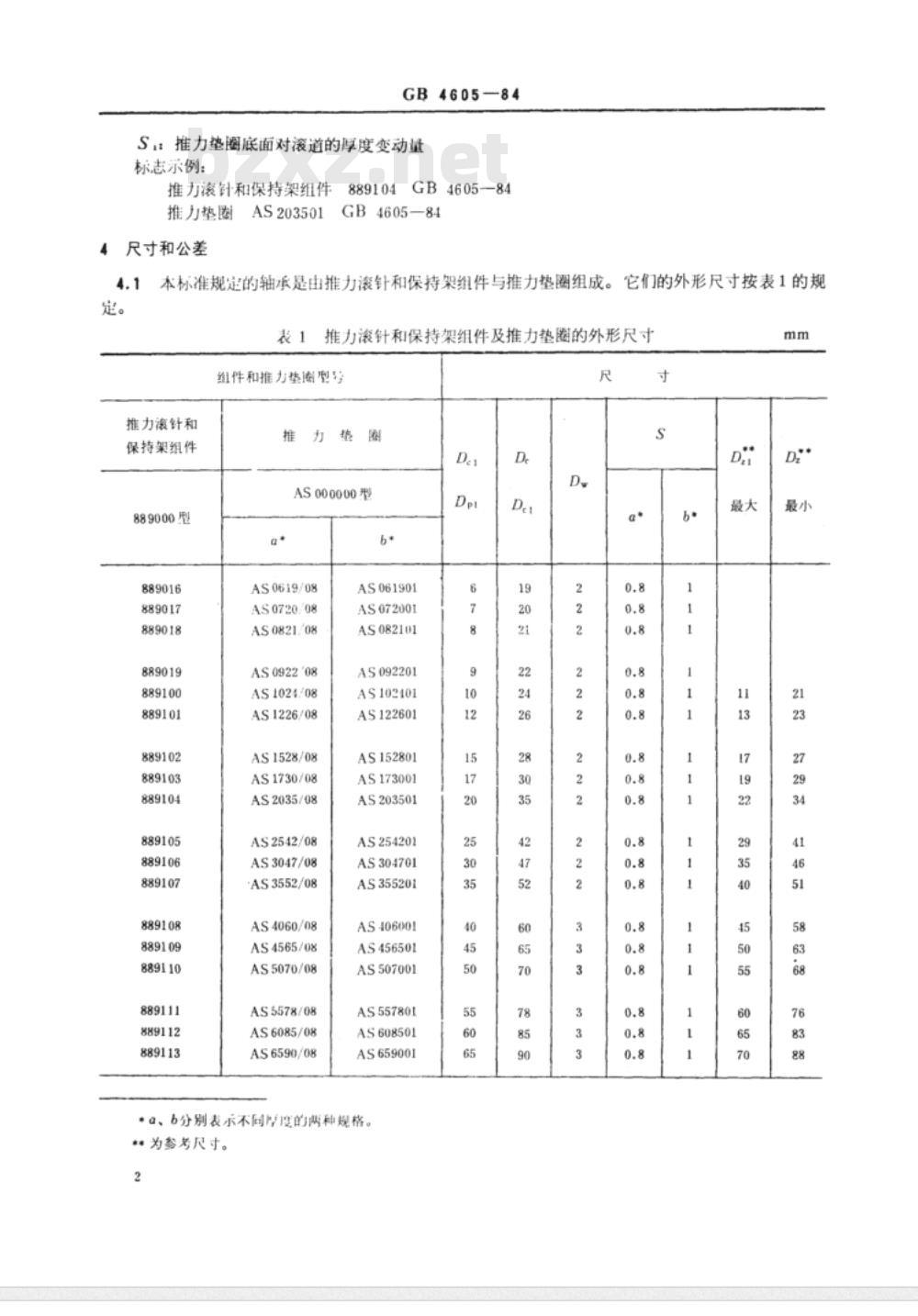

GB 4605—84 滚针轴承·推力滚针和保持架组件、推力垫圈 Needle roller bearings - Thrust needle roller and cage assemblies, thrust washers 本标准等效采用国际标准 ISO 3031—1979《滚针轴承—推力滚针和保持架组件，推力垫圈—尺寸和公差》，并增加了对结合件的技术要求。 1 范围 本标准规定了推力滚针和保持架组件、推力垫圈（既可用作轴圈也可用作座圈）的尺寸、公差及一些技术要求。 2 参照标准 GB 307.1—84《滚动轴承公差》 GB 307.2—84《滚动轴承公差的测量方法》 GB 307.3—84《滚动轴承一般技术要求》 GB 309—84《滚针轴承滚针》 3 符号 推力滚针和保持架组件（889000型）： De：保持架公称外径 De1：保持架公称内孔直径 Dw：滚针公称直径 Dp：推力垫圈公称外径 Dp1：推力垫圈公称内孔直径 S：推力垫圈公称厚度 Dz：最大安装连接尺寸 Dz1：最小安装连接尺寸 推力垫圈（AS000000型）： S：推力垫圈底面对滚道的厚度变动量标志 4 尺寸和公差 4.1 本标准规定的轴承是由推力滚针和保持架组件与推力垫圈组成。它们的外形尺寸按表1的规定。 表1 推力滚针和保持架组件及推力垫圈的外形尺寸 组件型号： 1. 推力滚针和保持架组件（889000型）：889000, 889016, 889017, 889018, 889019, 889100, 889101, 889102, 889103, 889104, 889105, 889106, 889107, 889108, 889109, 889110, 889111, 889112, 889113 2. 推力垫圈（AS000000型）：AS0619/08, AS0720/08, AS0821/08, AS0922/08, AS1024/08, AS1226/08, AS1528/08, AS1730/08, AS2035/08, AS2542/08, AS3047/08, AS3552/08, AS4060/08, AS4565/08, AS5070/08, AS5578/08, AS6085/08, AS6590/08 (及其对应01系列型号) 主要尺寸参数范围示例： De (保持架公称外径): 11, 13, 17, 19, 22, 29, 35, 40, 45, 50, 55, 60, 65, 70, 78, 85, 90 (mm) De1 (保持架公称内孔直径): 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 3, 3, 3, 3 (mm) Dw (滚针公称直径): 1 (mm) Dp (推力垫圈公称外径): 13, 17, 19, 22, 29, 35, 40, 45, 50, 55, 60, 65, 70, 78, 85, 90 (mm) Dp1 (推力垫圈公称内孔直径): 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 3, 3, 3, 3 (mm) S (推力垫圈公称厚度): 0.8 (mm)
