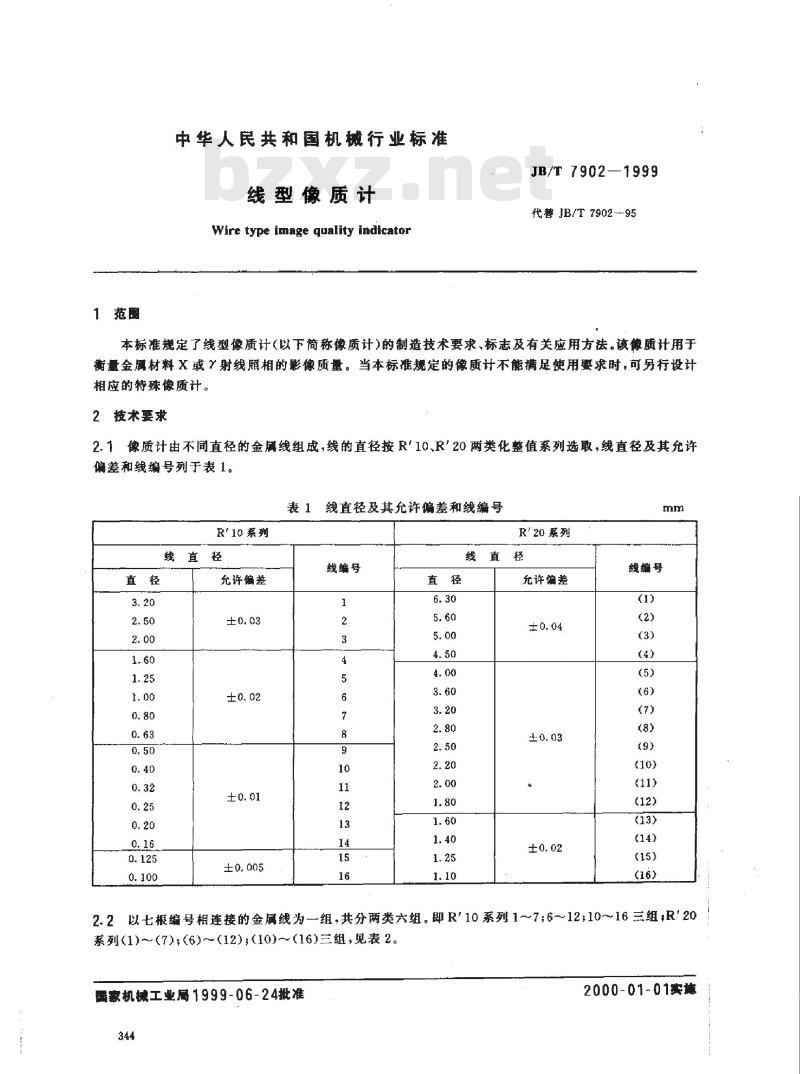

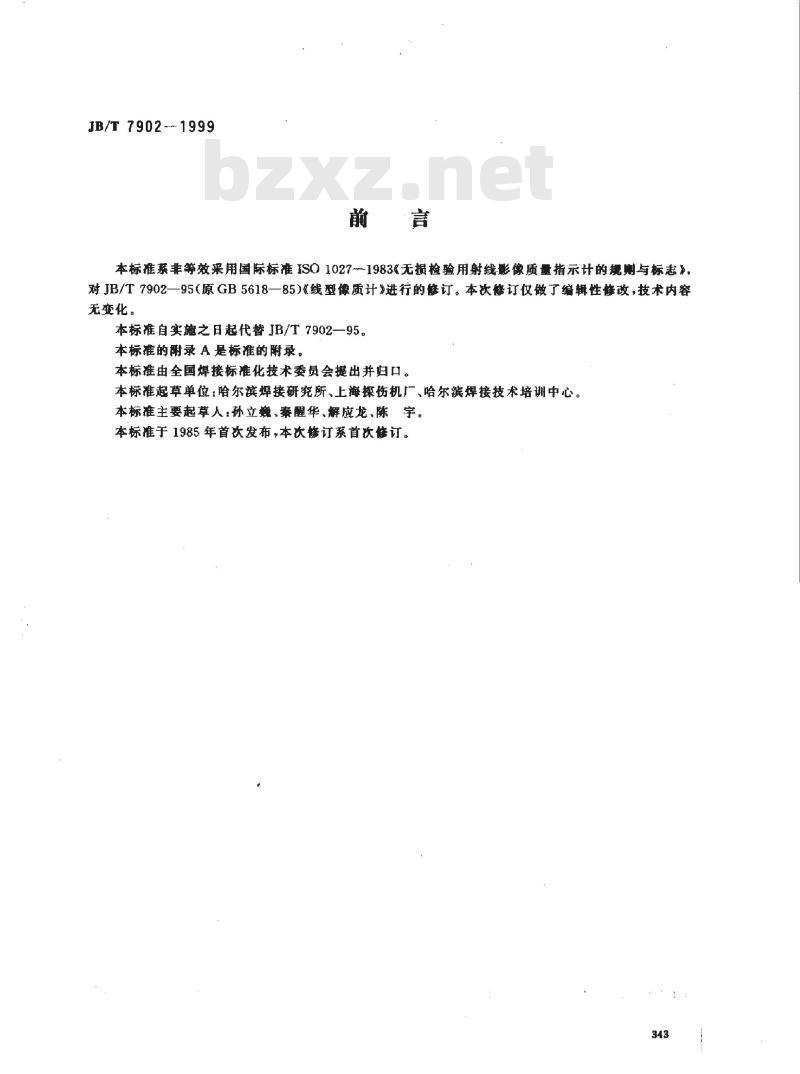

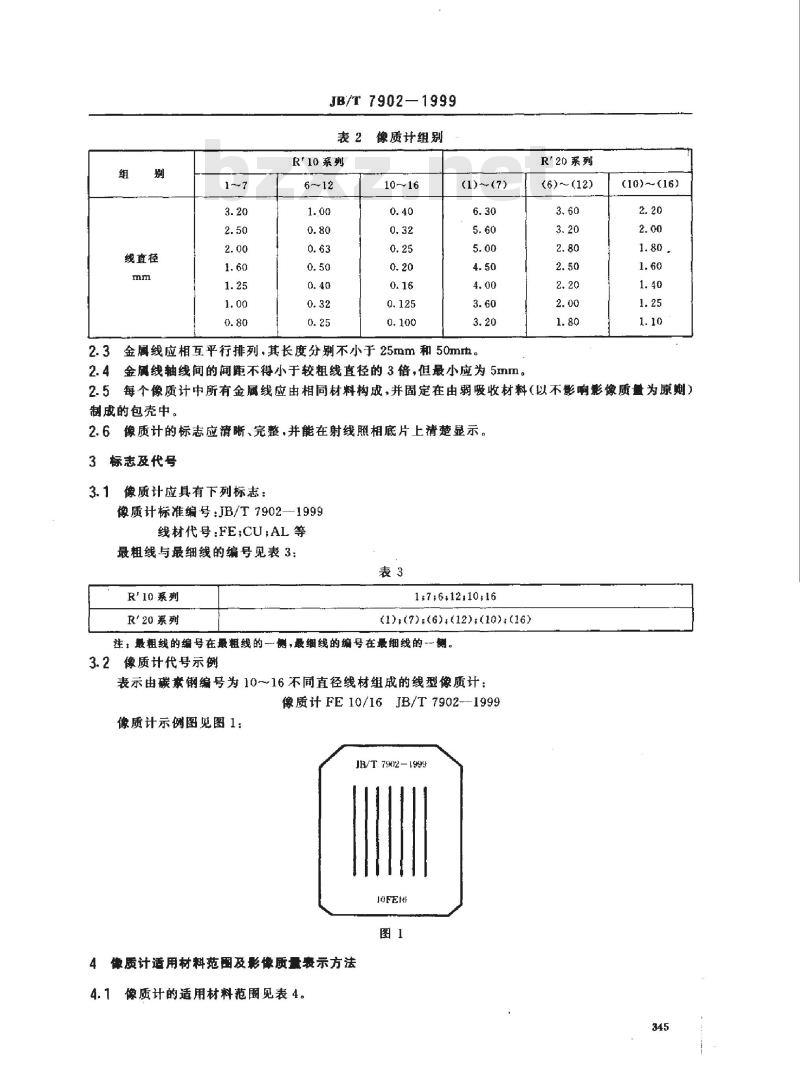

前言 本标准系非等效采用国际标准ISO 1027-1983《无损检验用射线影像质量指示计的规则与标志》，对JB/T 7902-95（GB 5618-85）《线型像质计》进行的修订。本次修订仅做了编辑性修改，技术内容无变化。 本标准自实施之日起代替JB/T 7902-95。本标准的附录 A 是标准的附录。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研所、上海探伤机厂、哈尔滨焊接技术培训中心。本标准主要起草人：孙立巍、秦醒华、解应龙、陈宇。本标准于1985年首次发布，本次修订系首次修订。 1 范围 本标准规定了线型像质计（以下简称像质计）的制造技术要求、标志及有关应用方法。该像质计用于衡量金属材料X射线或射线照相的影像质量。当本标准规定的像质计不能满足使用要求时，可另行设计相应的特殊像质计。 2 技术要求 2.1 像质计由不同直径的金属线组成，线的直径按R'10、R'20两类化整值系列选取，线直径及其允许偏差和线编号列于表1。 表1 线直径及其允许偏差和线编号 【R'10系列】 线编号 | 线直径 (mm) | 允许偏差 (mm) 1 | 3.20 | ±0.03 2 | 2.50 | ±0.02 3 | 2.00 | ±0.01 4 | 1.60 | ±0.005 5 | 1.25 | 6 | 1.00 | 7 | 0.80 | 8 | 0.63 | 10 | 0.50 | 11 | 0.40 | 12 | 0.32 | 13 | 0.25 | 14 | 0.20 | 15 | 0.16 | 16 | 0.125 | 17 | 0.100 | 【R'20系列】 线编号 | 线直径 (mm) | 允许偏差 (mm) (1) | 6.30 | ±0.04 (2) | 5.60 | ±0.03 (3) | 5.00 | ±0.02 (4) | 4.50 | (5) | 4.00 | (6) | 3.60 | (7) | 3.20 | (8) | 2.80 | (9) | 2.50 | (10) | 2.20 | (11) | 2.00 | (12) | 1.80 | (13) | 1.60 | (14) | 1.40 | (15) | 1.25 | (16) | 1.10 | 2.2 以七根编号相连接的金属线为一组，共分两类六组。即R'10系列：1～7、6～12、10～16三组；R'20系列：(1)～(7)、(6)～(12)、(10)～(16)三组，见表2。 表2 像质计组别 组别 | 线直径 (mm) R'10系列 1~7 | 3.20, 2.50, 2.00, 1.60, 1.25, 1.00, 0.80 R'10系列 6~12 | 1.00, 0.80, 0.63, 0.50, 0.40, 0.32, 0.25 R'10系列 10~16 | 0.40, 0.32, 0.25, 0.20, 0.16, 0.125, 0.100 R'20系列 (1)~(7) | 6.30, 5.60, 5.00, 4.50, 4.00, 3.60, 3.20 R'20系列 (6)~(12) | 3.60, 3.20, 2.80, 2.50, 2.20, 2.00, 1.80 R'20系列 (10)~(16) | 2.20, 2.00, 1.80, 1.60, 1.40, 1.25, 1.10 2.3 金属线应相互平行排列，其长度分别不小于25mm和50mm。 2.4 金属线轴线间的间距不得小于较粗线直径的3倍，但最小应为5mm。 2.5 每个像质计中所有金属线应由相同材料构成，并固定在由弱吸收材料（以不影响影像质为原则）制成的包壳中。 2.6 像质计的标志应清晰、完整，并能在射线照相底片上清楚显示。 3 标志及代号 3.1 像质计应具有下列标志： 像质计标准编号：JB/T 7902-1999 线材代号：FECU、AL等 最粗线与最细线的编号见表3： 表3 最粗线与最细线编号 R'10系列：1+7, 6+12, 10+16 R'20系列：(1)+(7), (6)+(12), (10)+(16) 注：最粗线的编号在最粗线的一侧，最细线的编号在最细线的一侧。 3.2 像质计代号示例 表示由碳素钢编号为10～16不同直径线材组成的线型像质计：像质计FE10/16, JB/T 7902-1999。 4 像质计适用材料范围及影像质量表示方法 4.1 像质计的适用材料范围见表4。
