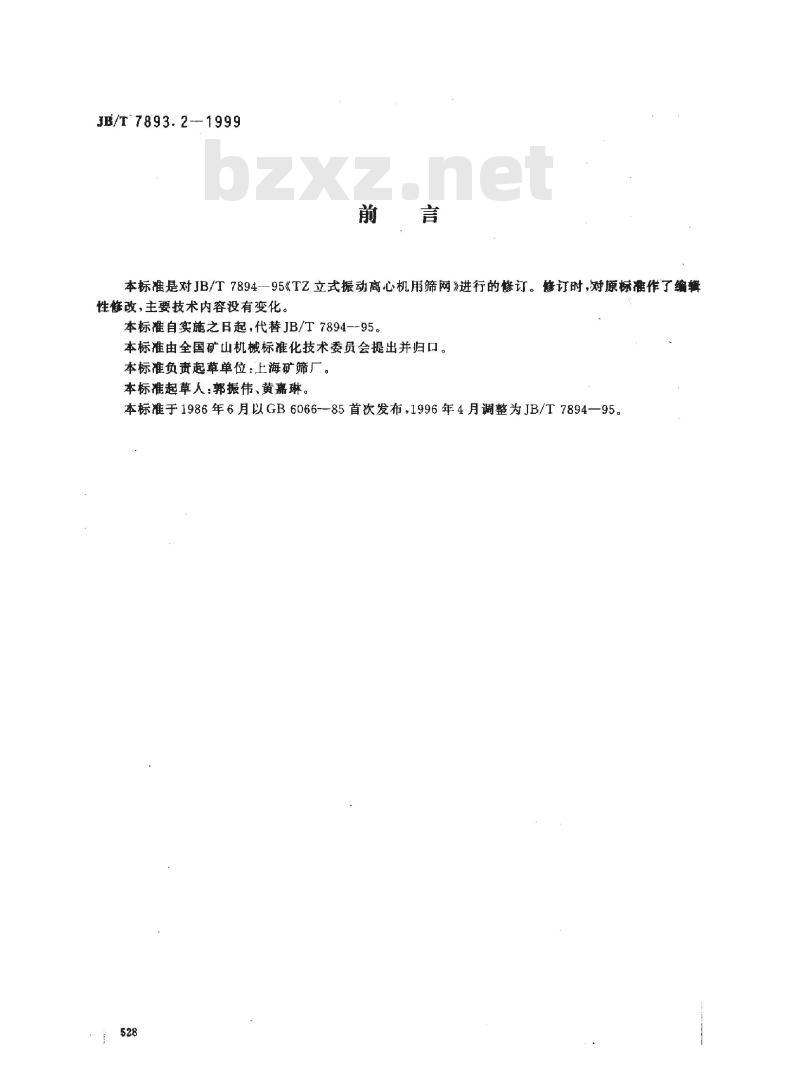

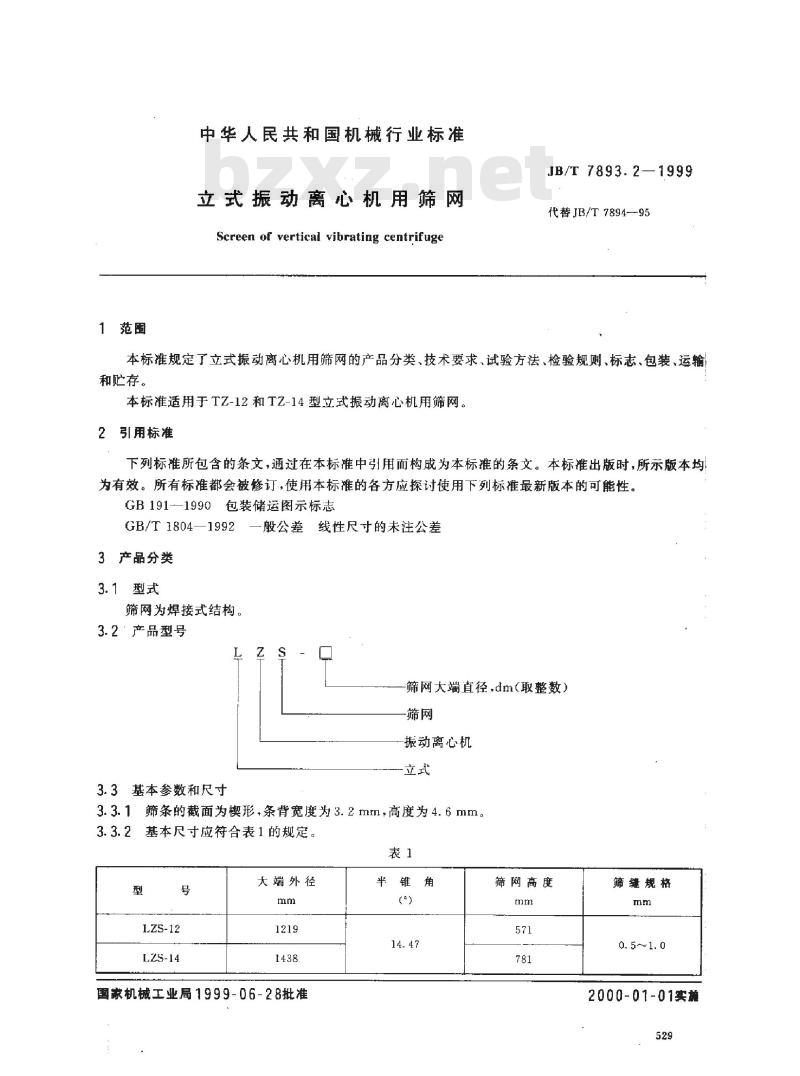

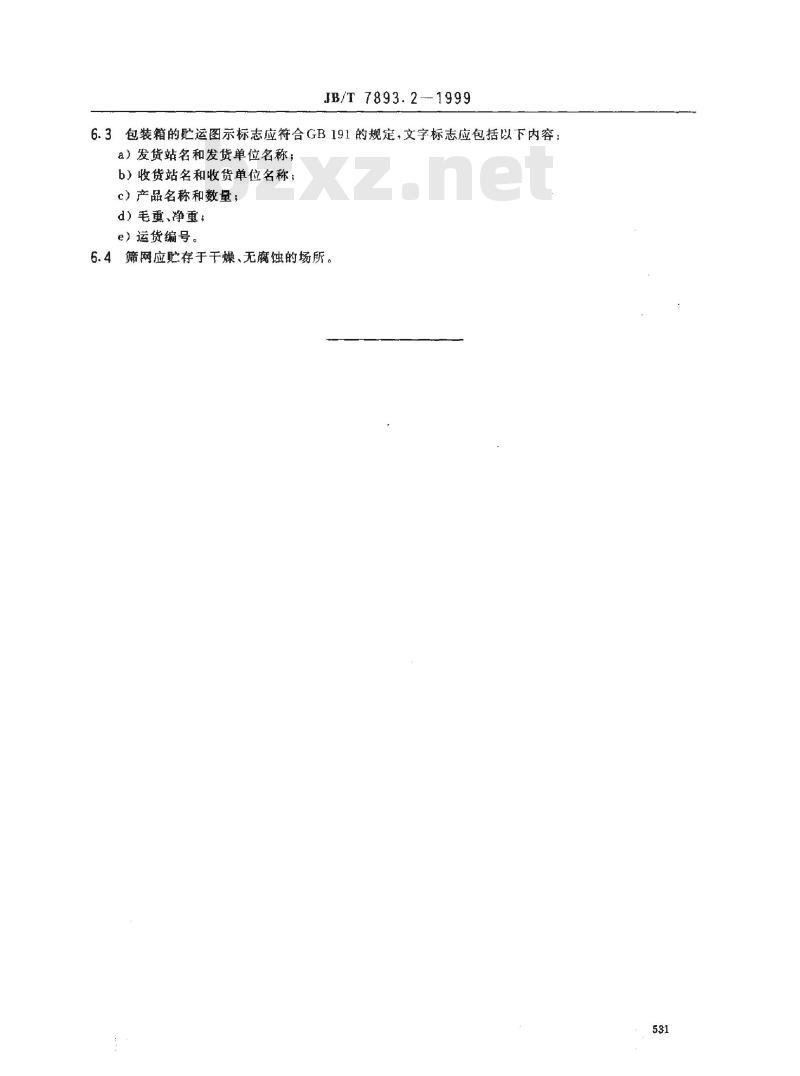

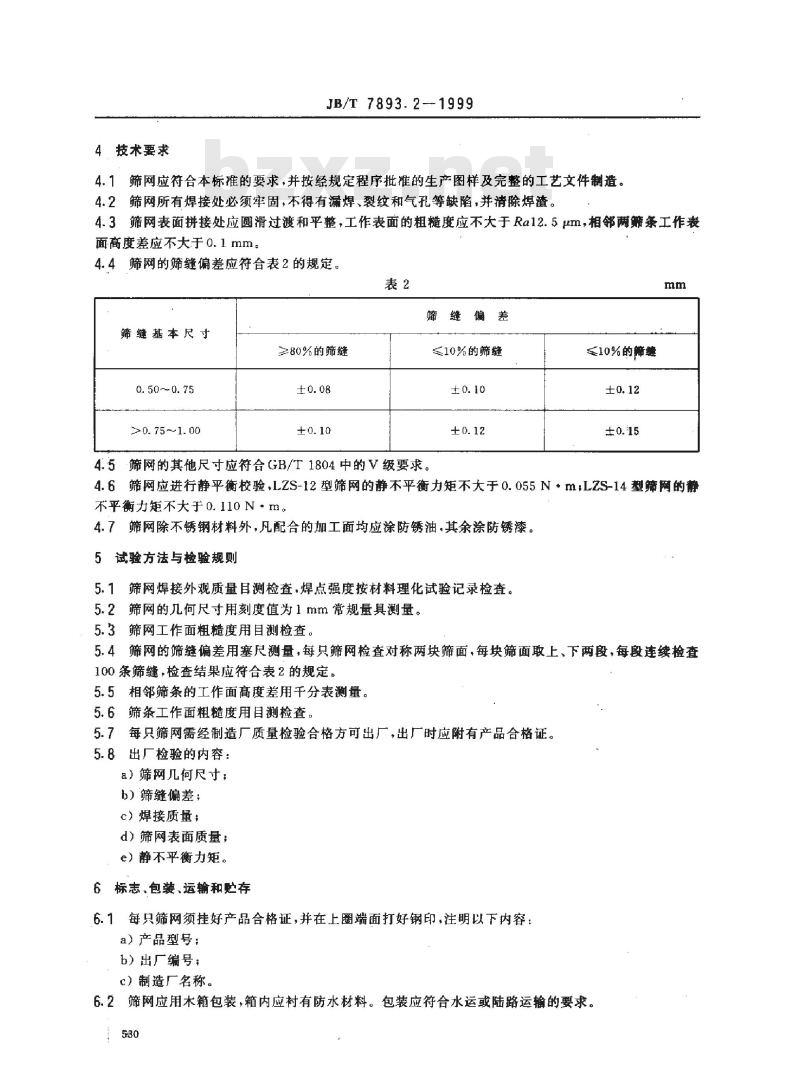

JB/T 7893.2—1999 前言 本标准是对 JB/T 7894—95《TZ型立式振动离心机用筛网》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起，代替 JB/T 7894—95。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：上海矿筛厂。本标准起草人：郭振伟、黄嘉琳。本标准于1986年6月以 GB 6066—85 首次发布，1996年4月调整为 JB/T 7894—95。 中华人民共和国机械行业标准 立式振动离心机用筛网 Screen of vertical vibrating centrifuge JB/T 7893.2—1999（代替 JB/T 7894—95） 1 范围 本标准规定了立式振动离心机用筛网的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于 TZ-12 和 TZ-14 型立式振动离心机用筛网。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191-1990 包装储运图示标志 GB/T 1804—1992 一般公差 线性尺寸的未注公差 3 产品分类 3.1 型式 筛网为焊接式结构。 3.2 产品型号 筛网型号根据大端直径 dm（取整数）确定。 3.3 基本参数和尺寸 3.3.1 筛条的截面为楔形，条背宽度为 3.2mm，高度为 4.6mm。 3.3.2 基本尺寸应符合表1的规定。 表1 基本尺寸 型号 | 大端外径 (mm) | 半锥角 (°) | 筛网高度 (mm) | 筛缝规格 (mm) LZS-12 | 1219 | 14.47 | 571 | 0.5~1.0 LZS-14 | 1438 | 14.47 | 781 | 0.5~1.0 4 技术要求 4.1 筛网应符合本标准的要求，并按经规定程序批准的生产图样及完整的工艺文件制造。 4.2 筛网所有焊接处必须牢固，不得有漏焊、裂纹和气孔等缺陷，并清除焊渣。 4.3 筛网表面拼接处应圆滑、过和平整，工作表面的粗糙度应不大于 Ra 12.5μm，相邻两筛条工作表面高度差应不大于 0.1mm。 4.4 筛网的筛缝偏差应符合表2的规定。 表2 筛缝偏差 筛缝基本尺寸 (mm) | ≤10%的筛缝偏差 | >10%的筛缝偏差 0.50~0.75 | ±0.08 | ±0.12 >0.75~1.00 | ±0.10 | ±0.15 4.5 筛网的其他尺寸应符合 GB/T 1804 中的 V 级要求。 4.6 筛网应进行静平衡校验，LZS-12 型筛网的静不平衡力矩不大于 0.055 N·m，LZS-14 型筛网的静不平衡力矩不大于 0.110 N·m。 4.7 筛网除不锈钢材料外，凡配合的加工面均应涂防锈油，其余涂防锈漆。 5 试验方法与检验规则 5.1 筛网焊接外观质量目测检查，焊点强度按材料理化试验记录检查。 5.2 筛网的几何尺寸用刻度值为 1mm 的常规量具测量。 5.3 筛网工作面粗糙度用目测检查。 5.4 筛网的筛缝偏差用塞尺测量，每只筛网检查对称两块筛面，每块筛面取上、下两段，每段连续检查 100 条筛缝，检查结果应符合表2的规定。 5.5 相邻筛条的工作面高度差用千分表测量。 5.6 筛条工作面粗糙度用目测检查。 5.7 每只筛网需经制造厂质量检验合格方可出厂，出厂时应附有产品合格证。 5.8 出厂检验的内容： a) 筛网几何尺寸； b) 筛缝偏差； c) 焊接质量； d) 筛网表面质量； e) 静不平衡力矩。 6 标志、包装、运输和贮存 6.1 每只筛网须挂好产品合格证，并在上圈端面打好钢印，注明以下内容： a) 产品型号； b) 出厂编号； c) 制造厂名称。 6.2 筛网应用木箱包装，箱内应衬有防水材料。包装应符合水运或陆路运输的要求。 6.3 包装箱的贮运图示标志应符合 GB 191 的规定，文字标志应包括以下内容： a) 发货站名和发货单位名称； b) 收货站名和收货单位名称； c) 产品名称和数量； d) 毛重、净重； e) 运货编号。 6.4 筛网应贮存于干燥、无腐蚀的场所。
