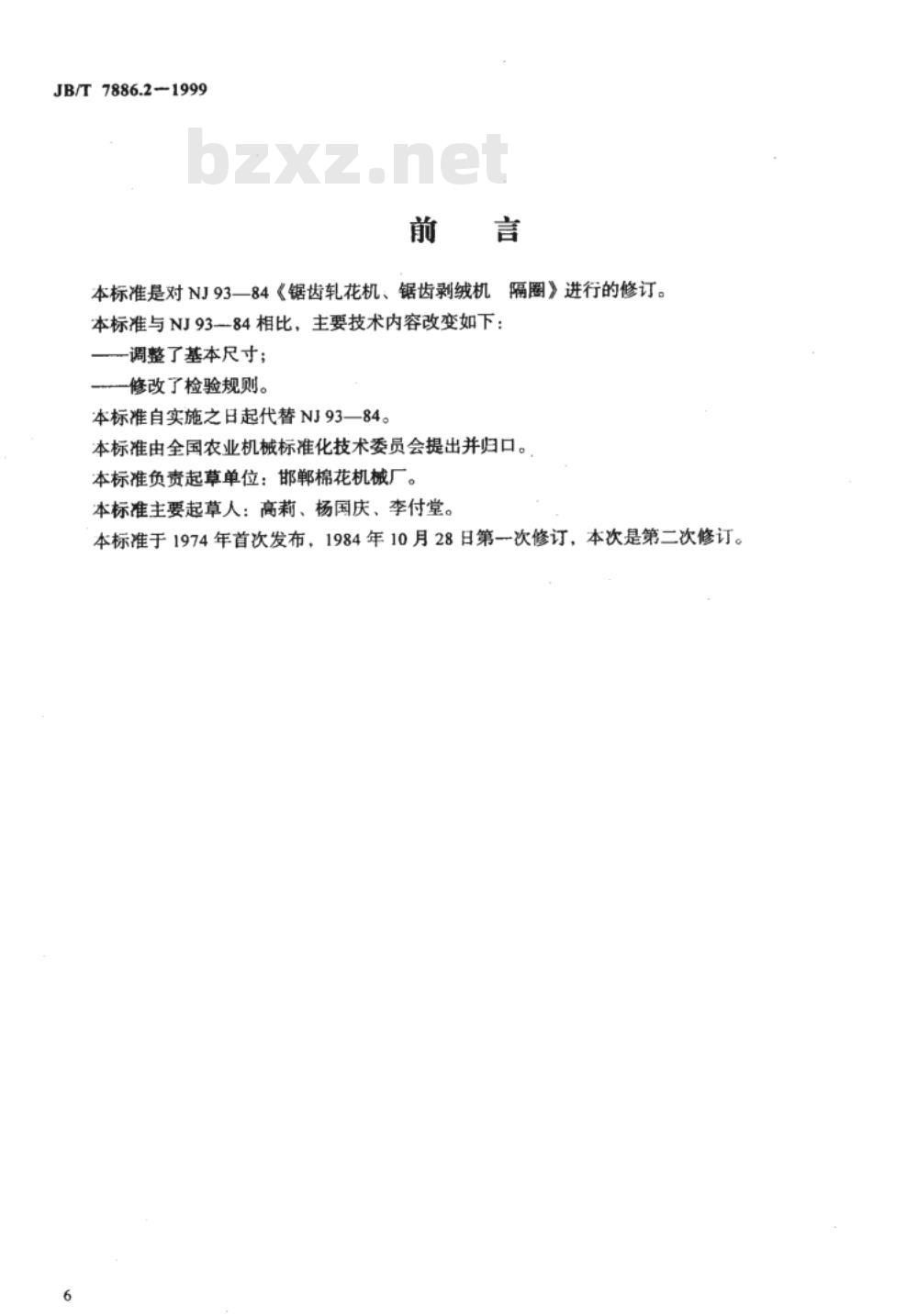

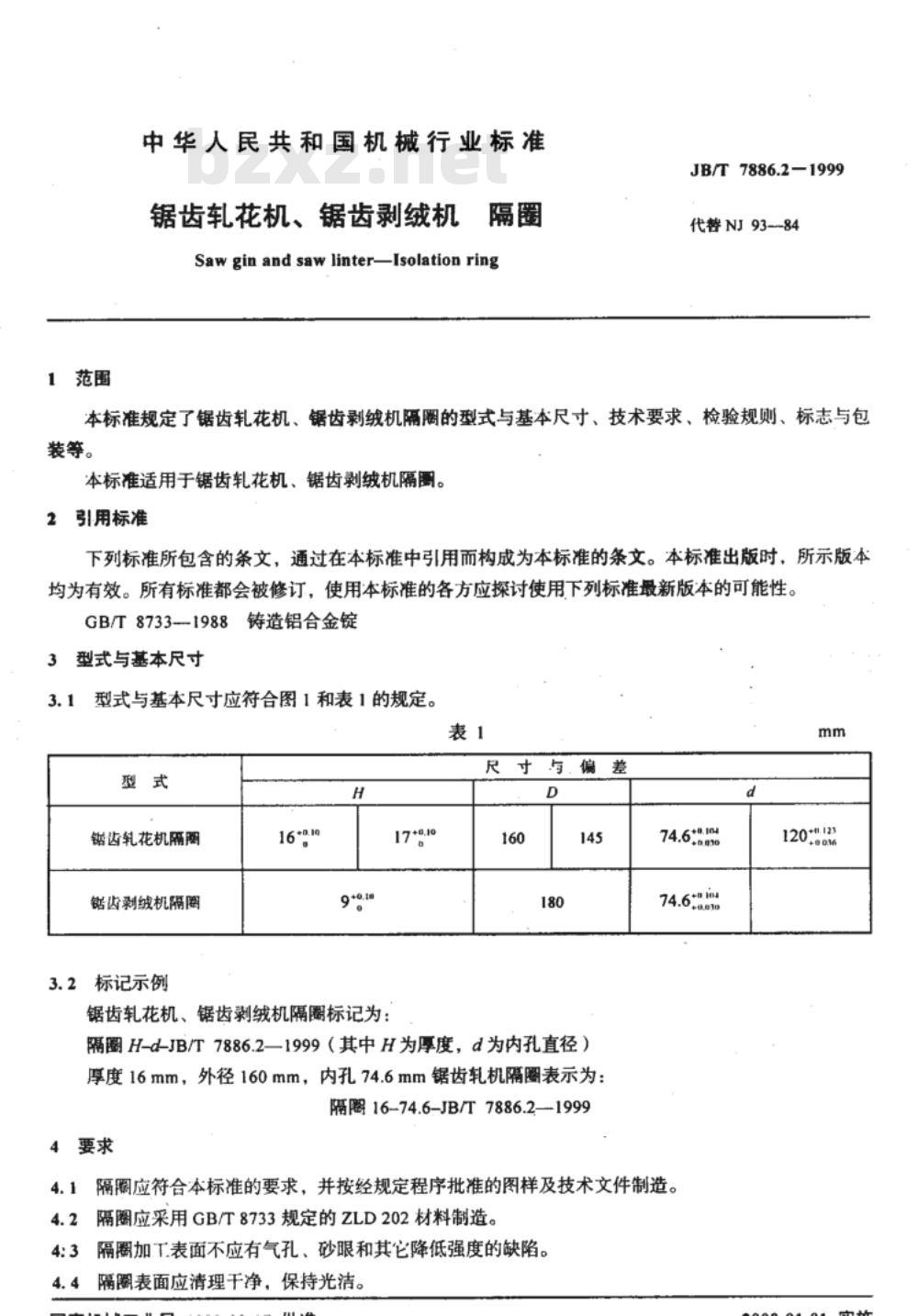

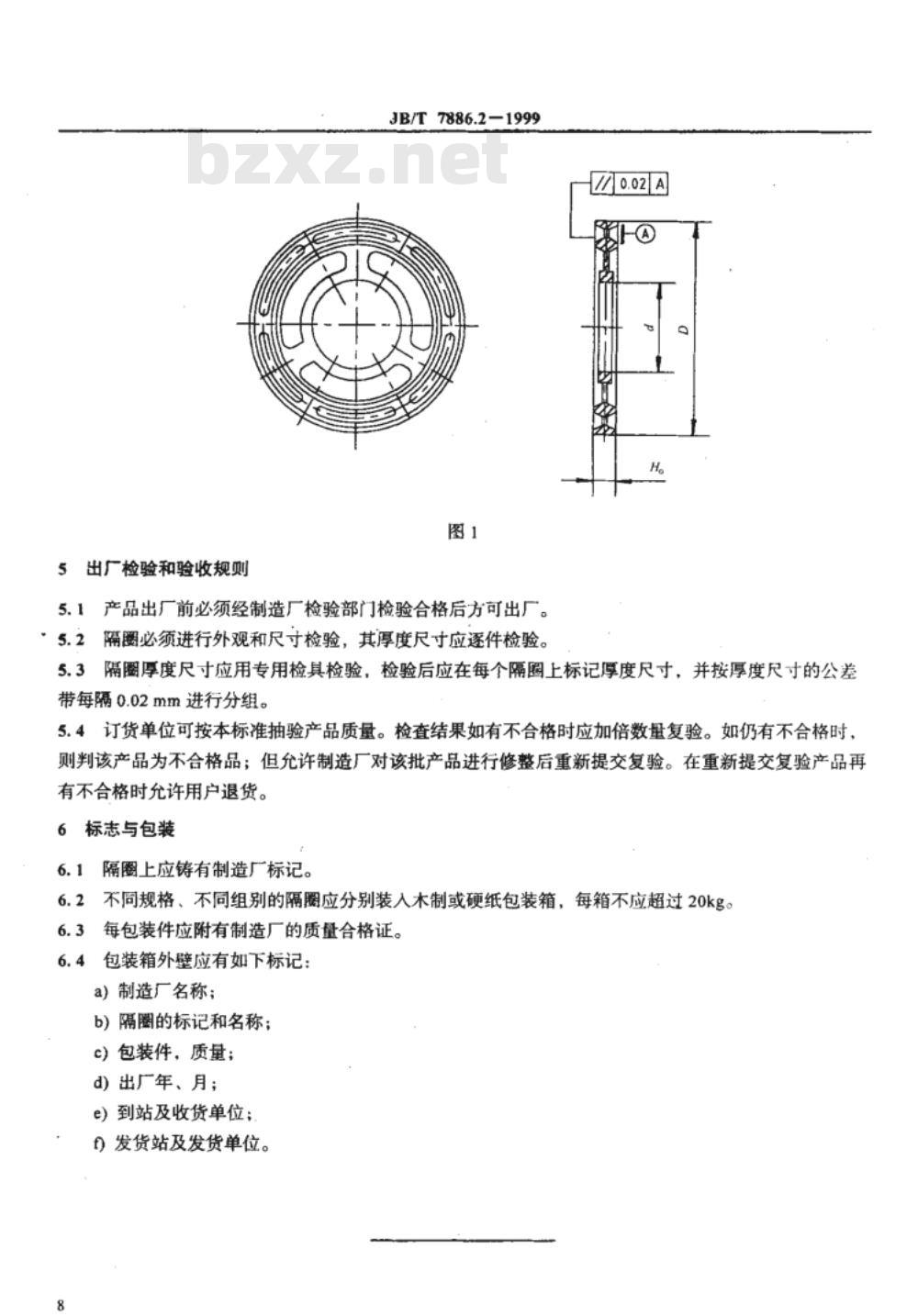

中华人民共和国机械行业标准 JB/T7886.2-1999 锯齿轧花机、锯齿剥绒机隔圈 (Sawgin and sawlinter-Isolation ring) 前言 本标准是对NJ93-84《锯齿轧花机、锯齿剥绒机隔圈》进行的修订。本标准与NJ93-84相比，主要技术内容改变如下：调整了基本尺寸；修改了检验规则。 本标准自实施之日起代替NJ93-84。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：邯郸棉花机械厂。本标准主要起草人：高莉、杨国庆、李付堂。本标准于1974年首次发布，1984年10月28日第一次修订，本次是第二次修订。 1 范围 本标准规定了锯齿轧花机、锯齿剥绒机隔圈的型式与基本尺寸、技术要求、检验规则、标志与包装等。本标准适用于锯齿轧花机、锯齿剥绒机隔圈。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T8733-1988 铸造铝合金锭 3 型式与基本尺寸 3.1 型式与基本尺寸应符合表1的规定。 表1 型式与基本尺寸 - 锯齿轧花机隔圈：厚度H 16mm，外径D 160mm，内孔直径d 74.6mm。 - 锯齿剥绒机隔圈：厚度H 16mm，外径D 180mm，内孔直径d 145mm。 3.2 标记示例 锯齿轧花机、锯齿剥绒机隔圈标记为：隔圈H-d-JB/T7886.2-1999（其中H为厚度，d为内孔直径）。 例如：厚度16mm，外径160mm，内孔74.6mm的锯齿轧机隔圈表示为：隔圈16-74.6-JB/T7886.2-1999。 4 要求 4.1 隔圈应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.2 隔圈应采用GB/T8733规定的ZLD202材料制造。 4.3 隔圈加工表面不应有气孔、砂眼和其它降低强度的缺陷。 4.4 隔圈表面应清理干净，保持光洁。 5 出厂检验和验收规则 5.1 产品出厂前必须经制造厂检验部门检验合格后方可出厂。 5.2 隔圈必须进行外观和尺寸检验，其厚度尺寸应逐件检验。 5.3 隔圈厚度尺寸应用专用检具检验，检验后应在每个隔圈上标记厚度尺寸，并按厚度尺寸的公差带每隔0.02mm进行分组。 5.4 订货单位可按本标准抽验产品质量。检查结果如有不合格时应加倍数量复验。如仍不合格时，则判该产品为不合格品；但允许制造厂对该批产品进行修整后重新提交复验。在重新提交复验产品再有不合格时允许用户退货。 6 标志与包装 6.1 隔圈上应铸有制造厂标记。不同规格、不同组别的隔圈应分别装入木制或硬纸包装箱，每箱不应超过20kg。 6.2 每包装件应附有制造厂的质量合格证。 6.3 包装箱外壁应有如下标记： a) 制造厂名称； b) 隔圈的标记和名称； c) 包装件质量； d) 出厂年、月； e) 到站及收货单位； f) 发货站及发货单位。
