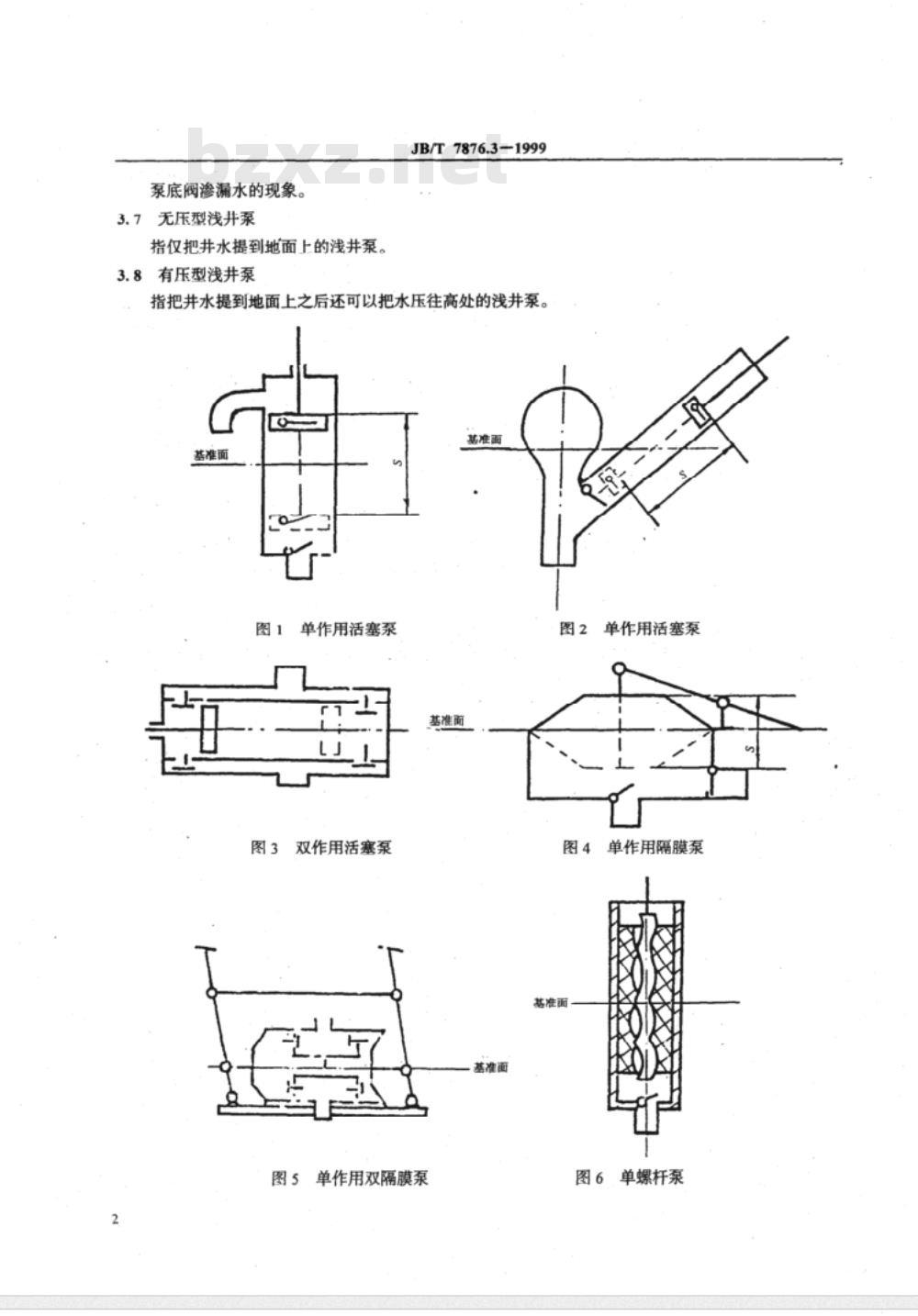

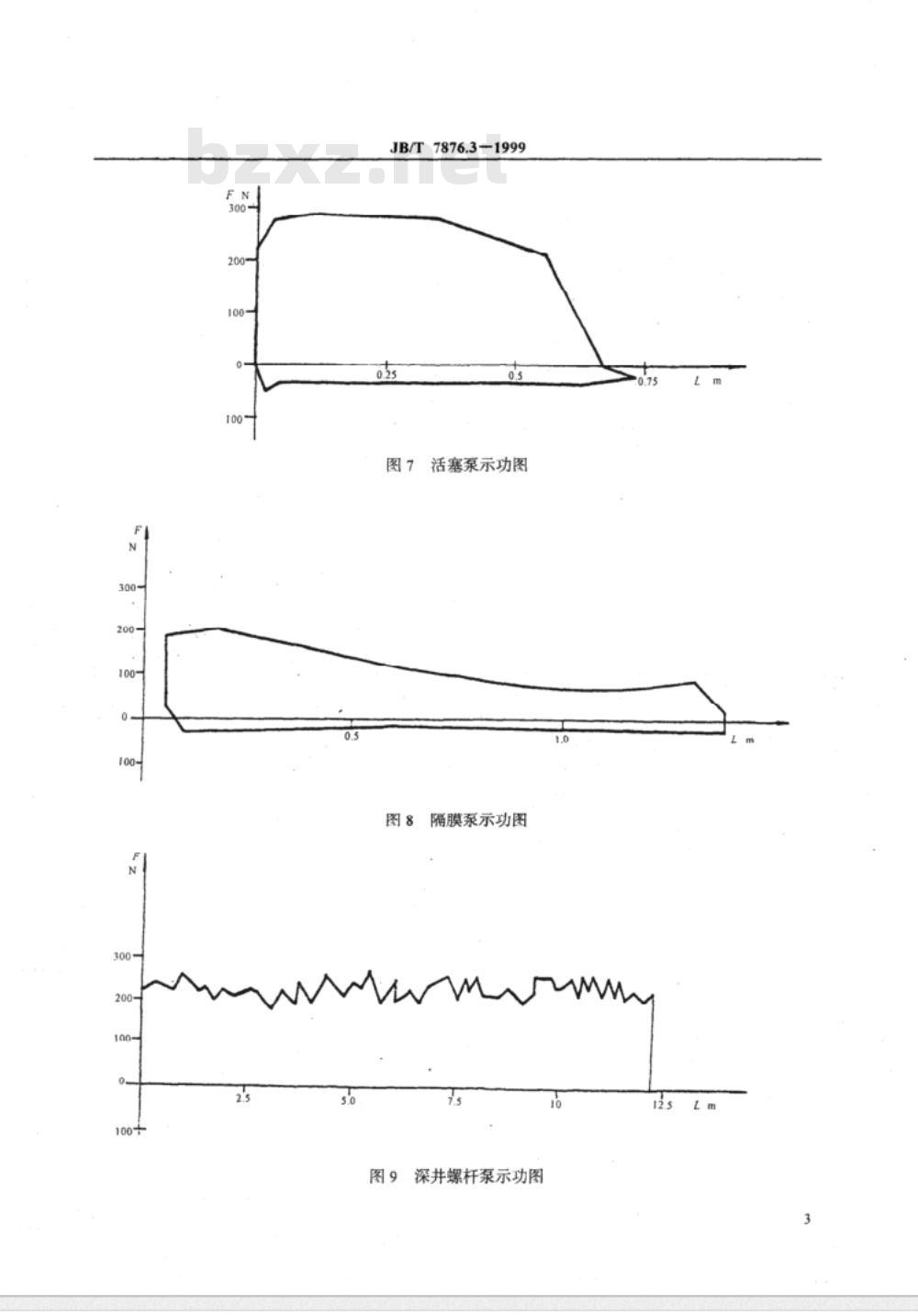

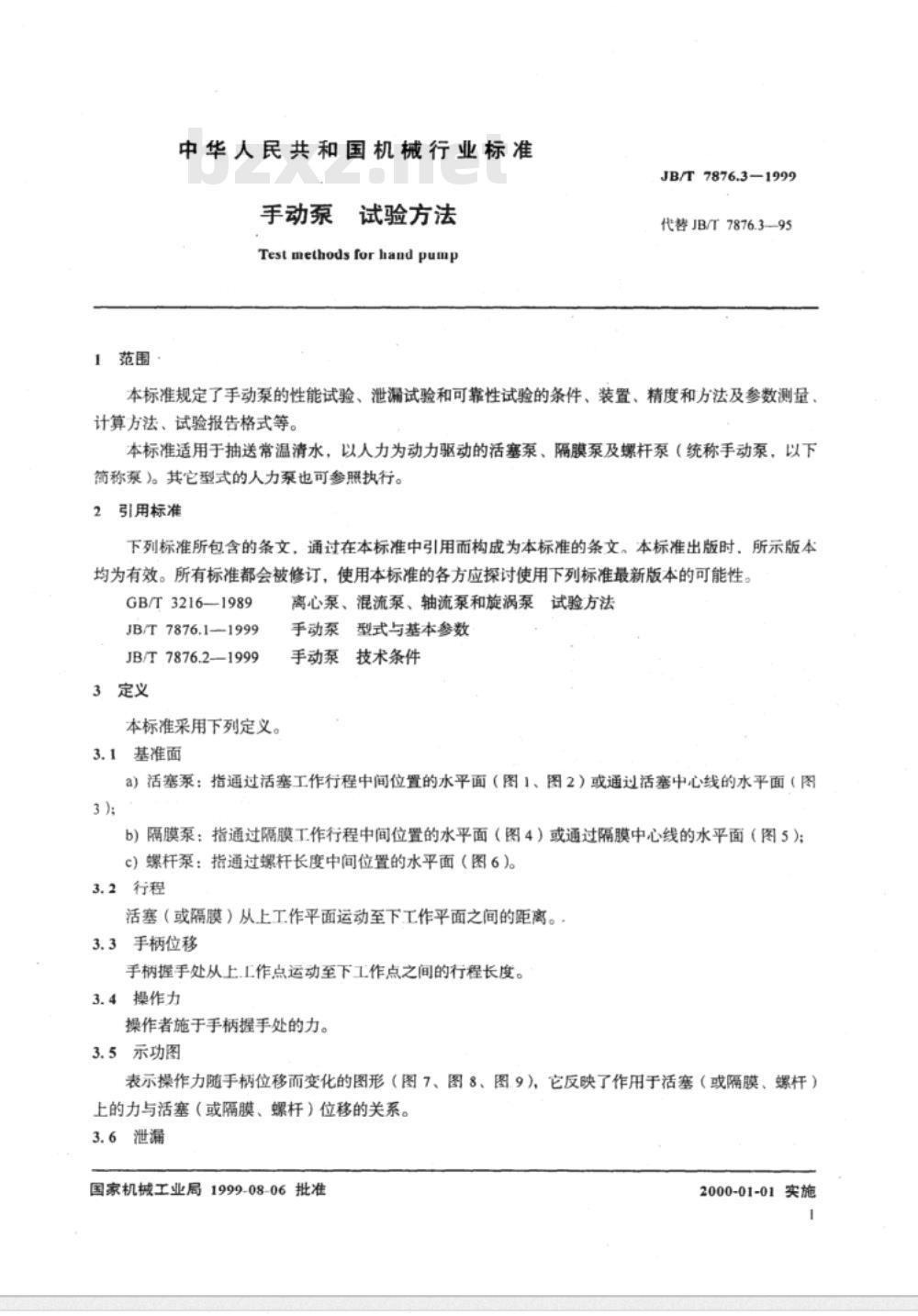

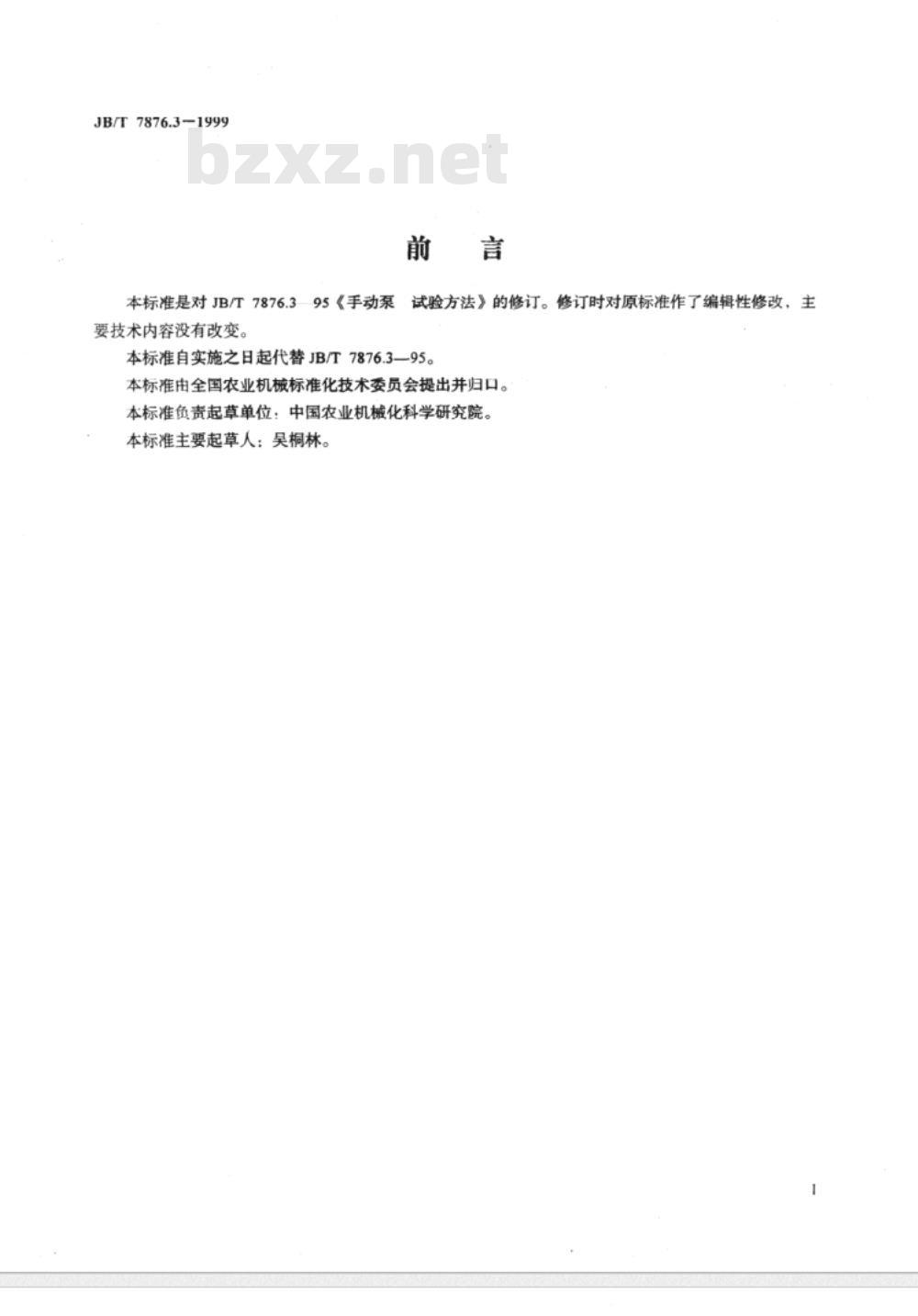

JB/T 7876.3-1999 手动泵 试验方法 前言 本标准是对 JB/T 7876.3-95《手动泵 试验方法》的修订。修订时对原标准作了编辑性修改，本标准自实施之日起代替 JB/T 7876.3—95。本标准由全国农业机械标准化技术委员会提出并归口。本标准起草单位：中国农业机械化科学研究院。本标准主要起草人：吴桐林。 1 范围 本标准规定了手动泵的性能试验、泄漏试验和可靠性试验的条件、装置、精度和方法及参数测量计算方法、试验报告格式等。本标准适用于抽送常温清水，以人力为动力驱动的活塞泵、隔膜泵及螺杆泵（统称手动泵，以下简称“泵”）。其它型式的人力泵也可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 3216—1989 JB/T 7876.1—1999 JB/T 7876.2—1999 3 定义 本标准采用下列定义。 3.1 基准面 a) 活塞泵：指通过活塞工作行程中间位置的水平面（图1、图2）或通过活塞中心线的水平面（图3）； b) 隔膜泵：指通过隔膜工作行程中间位置的水平面（图4）或通过隔膜中心线的水平面（图5）； c) 螺杆泵：指通过螺杆长度中间位置的水平面（图6）。 3.2 行程：活塞（或隔膜）从上工作平面运动至下工作平面之间的距离。 3.3 手柄位移：手柄握手处从上工作点运动至下工作点之间的行程长度。 3.4 操作力：操作者施于手柄握手处的力。 3.5 示功图：表示操作力随手柄位移而变化的图形（图7、图8、图9），它反映了作用于活塞（或隔膜、螺杆）上的力与活塞（或隔膜、螺杆）位移的关系。 3.6 泄漏：泵底阀渗漏水的现象。 3.7 无压型浅井泵：指仅把井水提到地面上的浅井泵。 3.8 有压型浅井泵：指把井水提到地面上之后还可以把水压往高处的浅井泵。 4 符号 本标准所使用符号列于表1。 表1 符号表（部分摘录） C: 泵缸或隔膜数 D: 螺杆直径 (m) d: 隔膜直径 (m) d: 活塞直径 (m) e: 隔膜受力板直径 (m) F: 活塞拉杆直径 (m) E: 螺杆偏心距 (m) H: 平均操作力 (N) K: 操作力瞬时值 (N) m: 重力加速度 (m/s²) n: 扬程 (m) P: 排出扬程 (m) 5 试验条件 相关试验参数包括：施力半径、行程、测量时间、螺杆螺距、泄漏测量时间、液体体积、泄量、操作功、规定操作功等。
