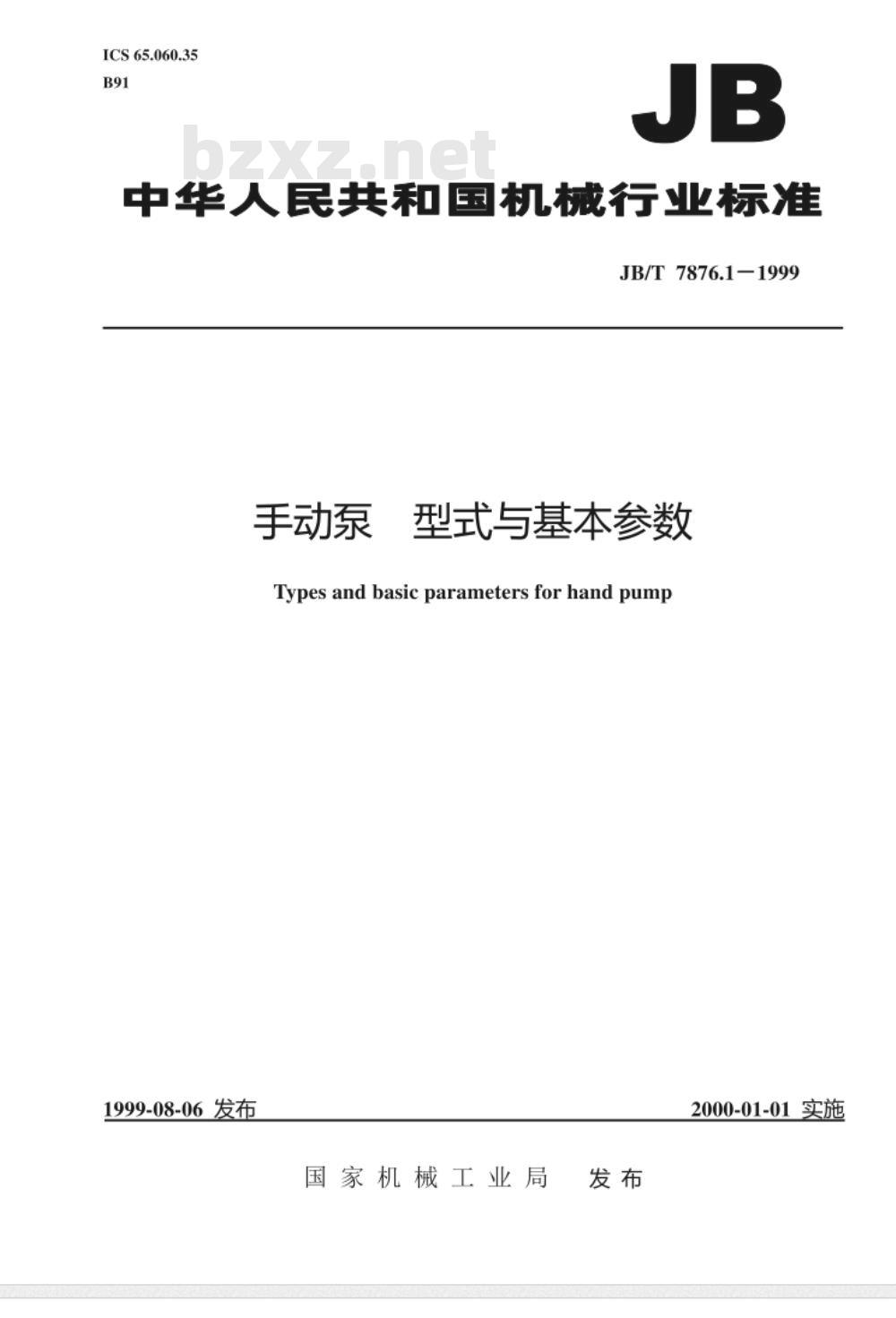

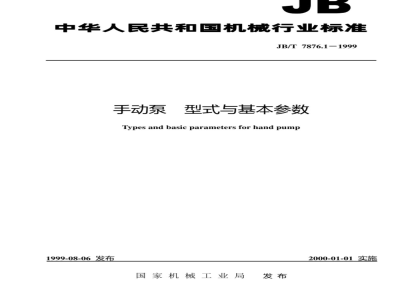

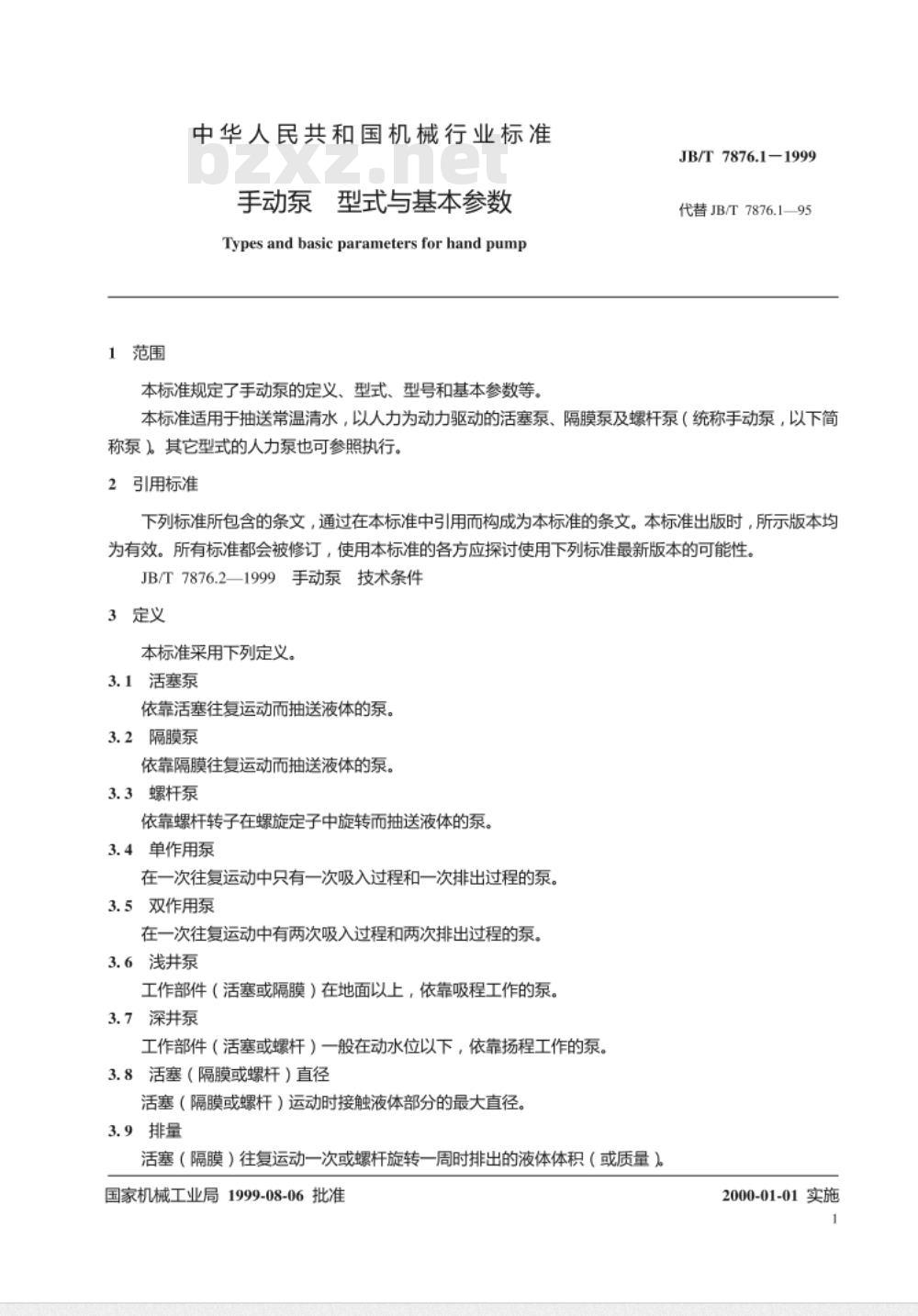

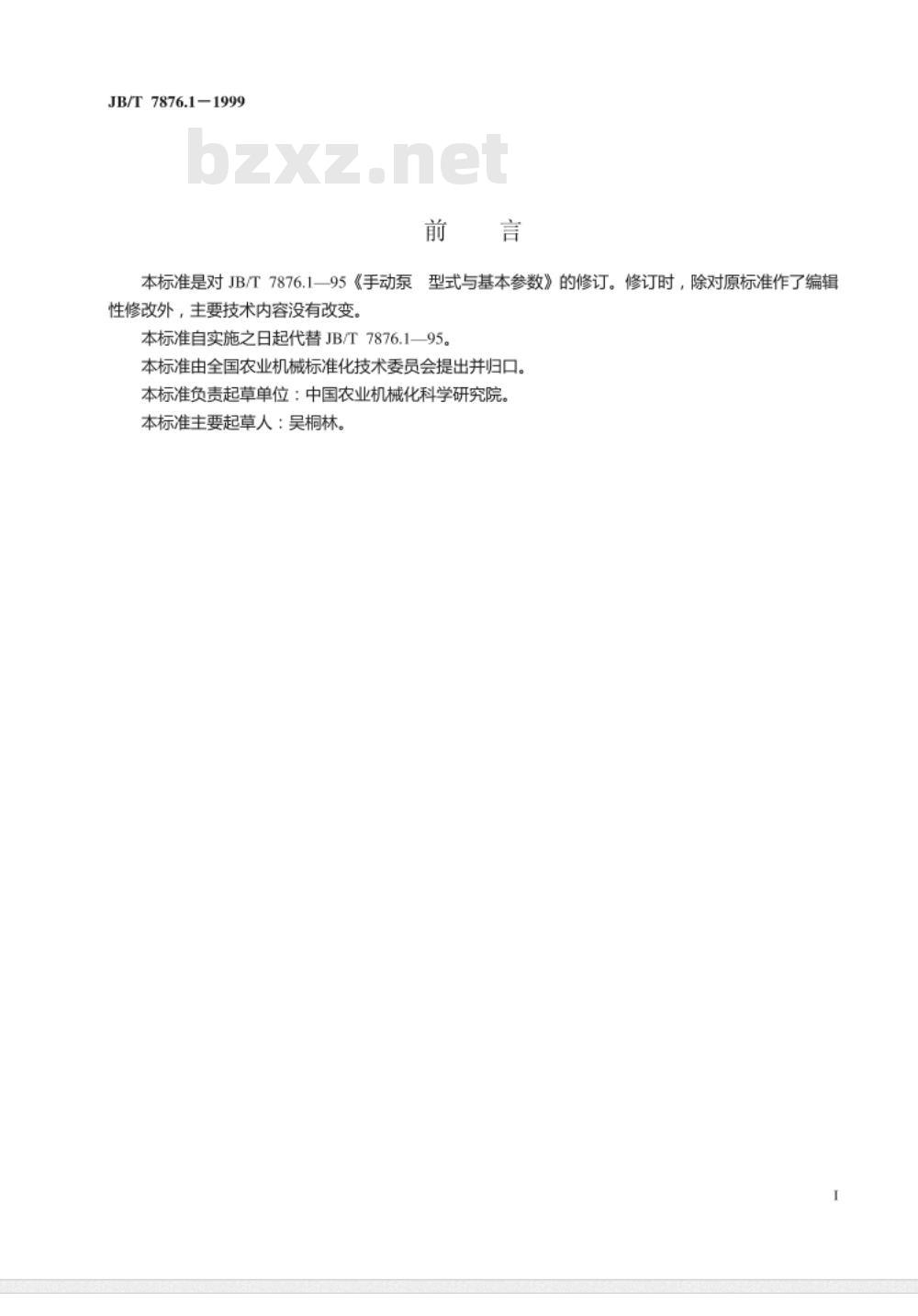

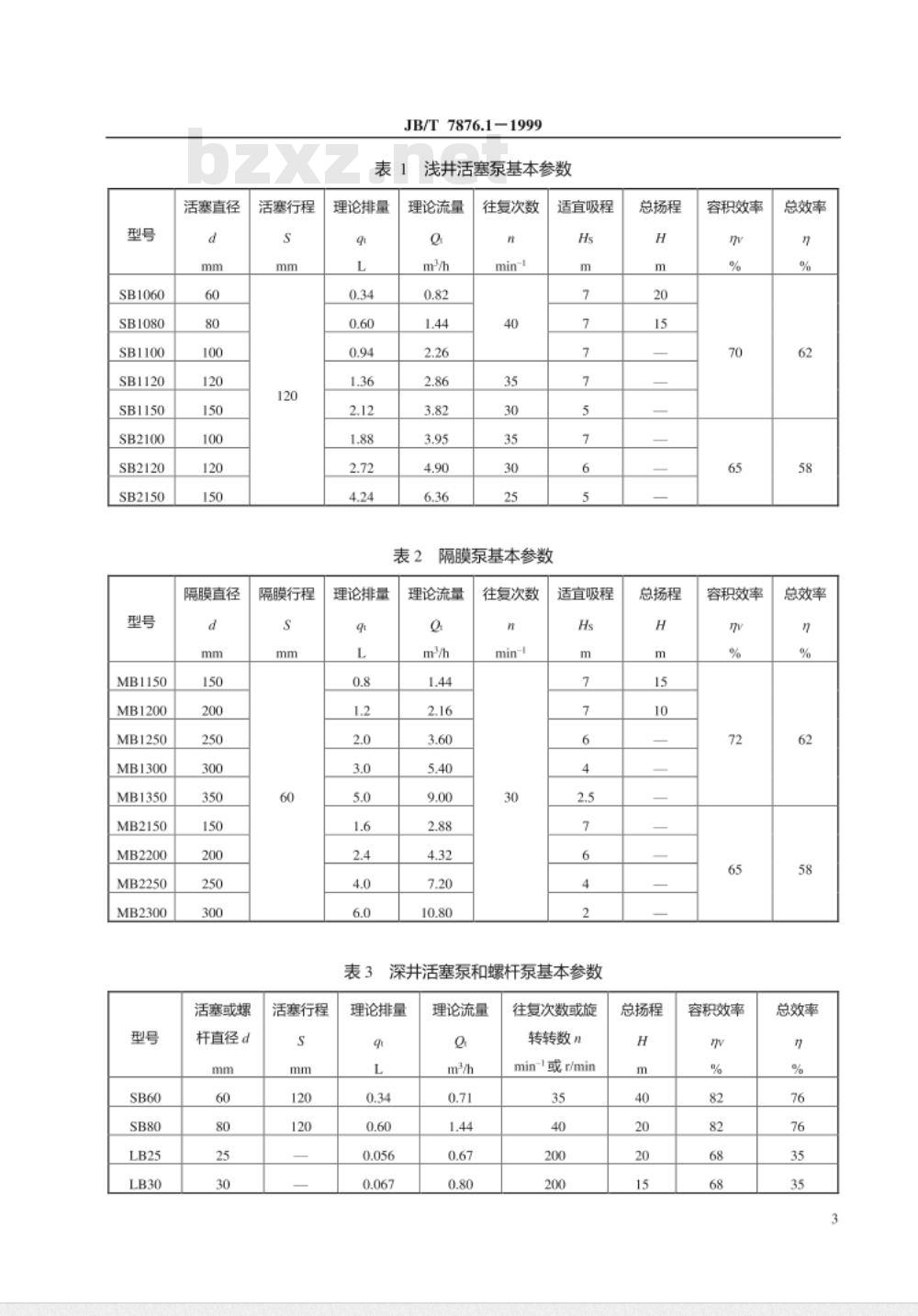

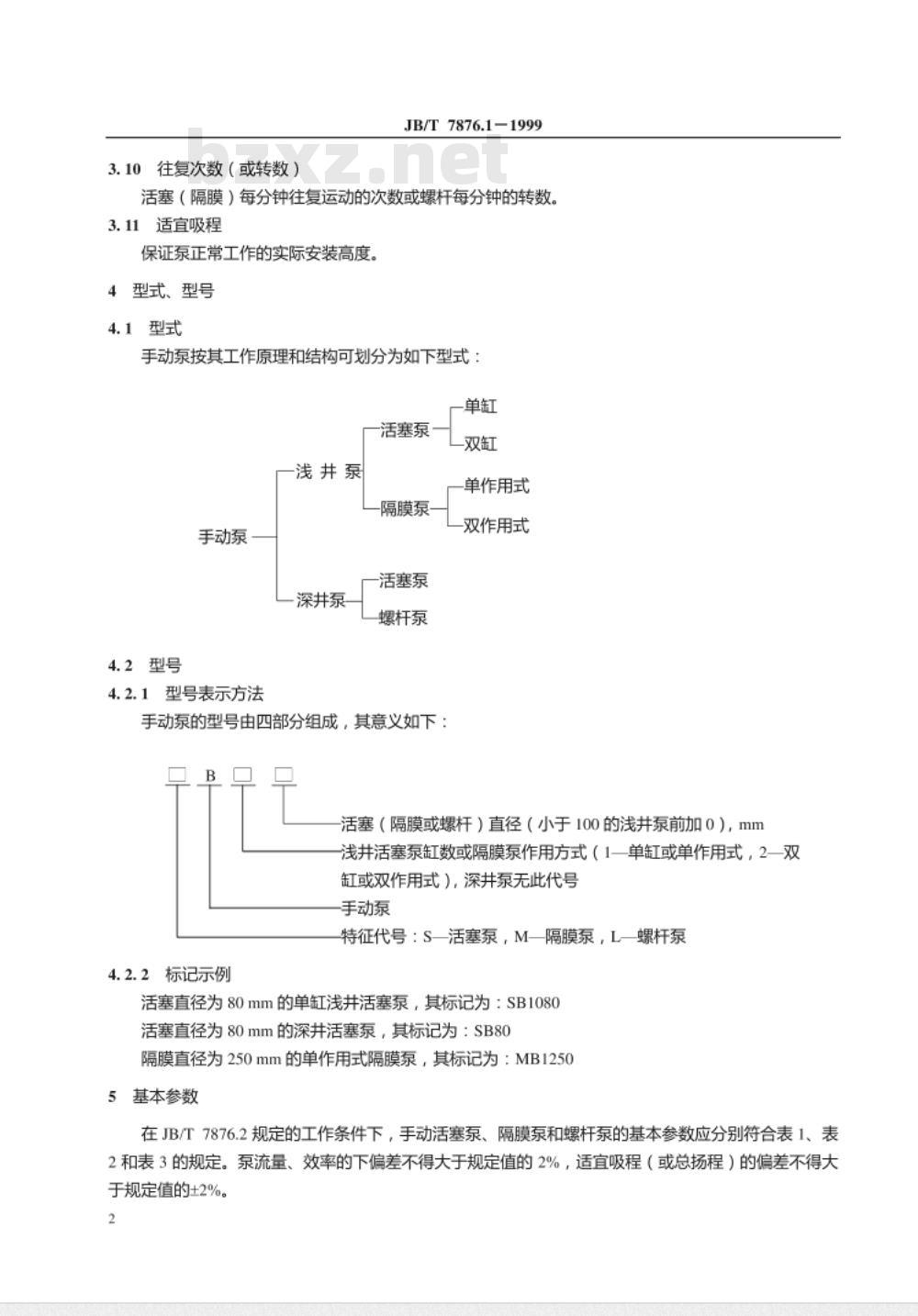

中华人民共和国机械行业标准 JB/T 7876.1-1999 手动泵 型式与基本参数 Types and basic parameters for hand pump 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局发布 前言 本标准是对 JB/T 7876.1—95《手动泵 型式与基本参数》的修订。修订时，除对原标准作了编辑外，主要技术内容没有改变。本标准自实施之日起代替 JB/T 7876.1—95。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院。本标准主要起草人：吴桐林。 1 范围 本标准规定了手动泵的定义、型式、型号和基本参数等。本标准适用于抽送常温清水，以人力为动力驱动的活塞泵、隔膜泵及螺杆泵（统称手动泵，以下简称泵）。其它型式的人力泵也可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T 7876.2—1999 手动泵技术条件 3 定义 本标准采用下列定义： 3.1 活塞泵：依靠活塞往复运动而抽送液体的泵。 3.2 隔膜泵：依靠隔膜往复运动而抽送液体的泵。 3.3 螺杆泵：依靠螺杆转子在螺旋定子中旋转而抽送液体的泵。 3.4 单作用泵：在一次往复运动中只有一次吸入过程和一次排出过程的泵。 3.5 双作用泵：在一次往复运动中有两次吸入过程和两次排出过程的泵。 3.6 浅井泵：工作部件（活塞或隔膜）在地面以上，依靠吸程工作的泵。 3.7 深井泵：工作部件（活塞或螺杆）一般在动水位以下，依靠扬程工作的泵。 3.8 活塞（隔膜或螺杆）直径：活塞（隔膜或螺杆）运动时接触液体部分的最大直径。 3.9 排量：活塞（隔膜）往复运动一次或螺杆旋转一周时排出的液体体积（或质量）。 3.10 往复次数（或转数）：活塞（隔膜）每分钟往复运动的次数或螺杆每分钟的转数。 3.11 适宜吸程：保证泵正常工作的实际安装高度。 4 型式、型号 4.1 型式 手动泵按其工作原理和结构可划分为如下型式：单缸活塞泵、双缸活塞泵、浅井活塞泵、深井活塞泵、隔膜泵、螺杆泵。 4.2 型号 4.2.1 型号表示方法 手动泵的型号由四部分组成，其意义如下： 特征代号：S—活塞泵，M—隔膜泵，L—螺杆泵。 缸数或作用方式：1—单缸或单作用式，2—双缸或双作用式（深井泵无此代号）。 活塞（隔膜或螺杆）直径：单位mm（小于100的浅井泵前加0）。 4.2.2 标记示例 - 活塞直径为80mm的单缸浅井活塞泵，其标记为：SB1080 - 活塞直径为80mm的深井活塞泵，其标记为：SB80 - 隔膜直径为250mm的单作用式隔膜泵，其标记为：MB1250 5 基本参数 在 JB/T 7876.2 规定的工作条件下，手动活塞泵、隔膜泵和螺杆泵的基本参数应分别符合表 1、表 2 和表 3 的规定。泵流量、效率的下偏差不得大于规定值的 2%，适宜吸程（或总扬程）的偏差不得大于规定值的 ±2%。 表 1 浅井及深井活塞泵基本参数 型号 | 活塞直径 d (mm) | 活塞行程 S (mm) | 理论排量 (L) SB1060 | 60 | 120 | 0.34 SB1080 | 80 | 120 | 0.60 SB1100 | 100 | 120 | 0.94 SB1120 | 120 | 120 | 1.36 SB1150 | 150 | 120 | 2.12 SB2100 | 100 | 120 | 1.88 SB2120 | 120 | 120 | 2.72 SB2150 | 150 | 120 | 4.24 表 2 隔膜泵基本参数 型号 | 隔膜直径 d (mm) | 隔膜行程 s (mm) | 理论排量 (L) MB1150 | 150 | 60 | 0.8 MB1200 | 200 | 60 | 1.2 MB1250 | 250 | 60 | 2.0 MB1300 | 300 | 60 | 3.0 MB1350 | 350 | 60 | 5.0 MB2150 | 150 | 60 | 1.6 MB2200 | 200 | 60 | 2.4 MB2250 | 250 | 60 | 4.0 MB2300 | 300 | 60 | 6.0 表 3 螺杆泵基本参数 型号 | 活塞或螺杆直径 d (mm) | 活塞行程 S (mm) SB60 | 60 | 120 SB80 | 80 | 120 LB25 | 25 | 120 LB30 | 30 | 120
