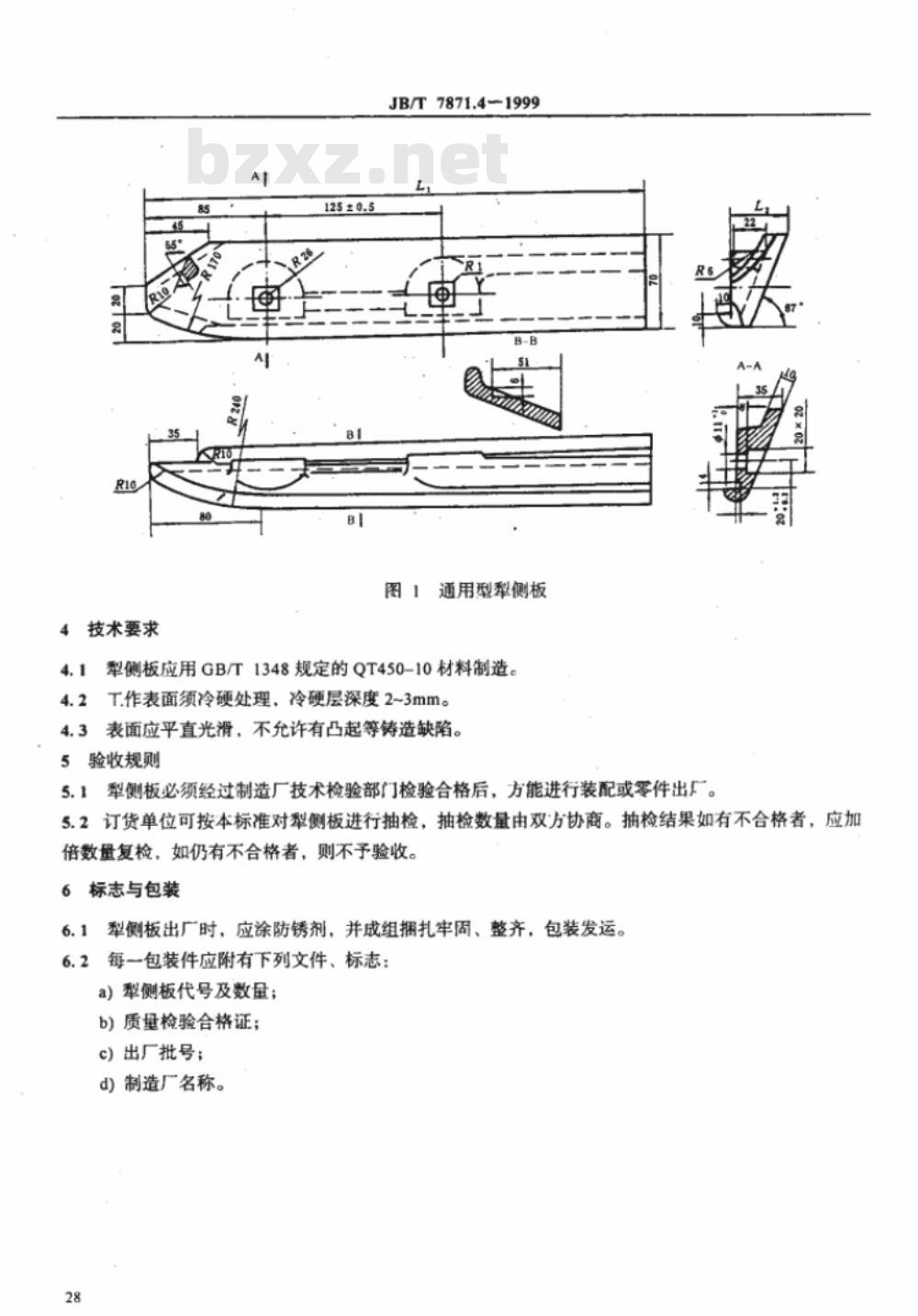

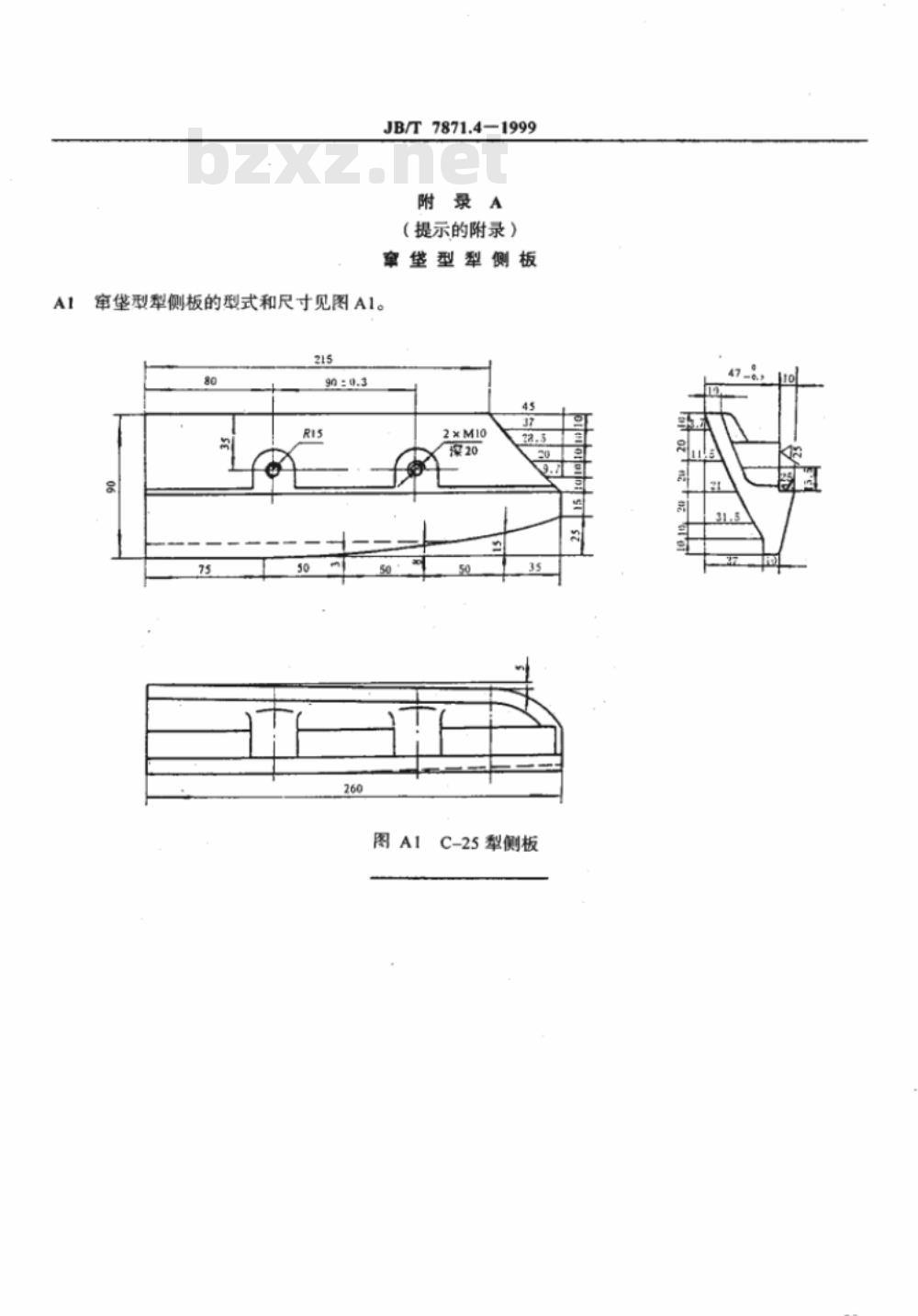

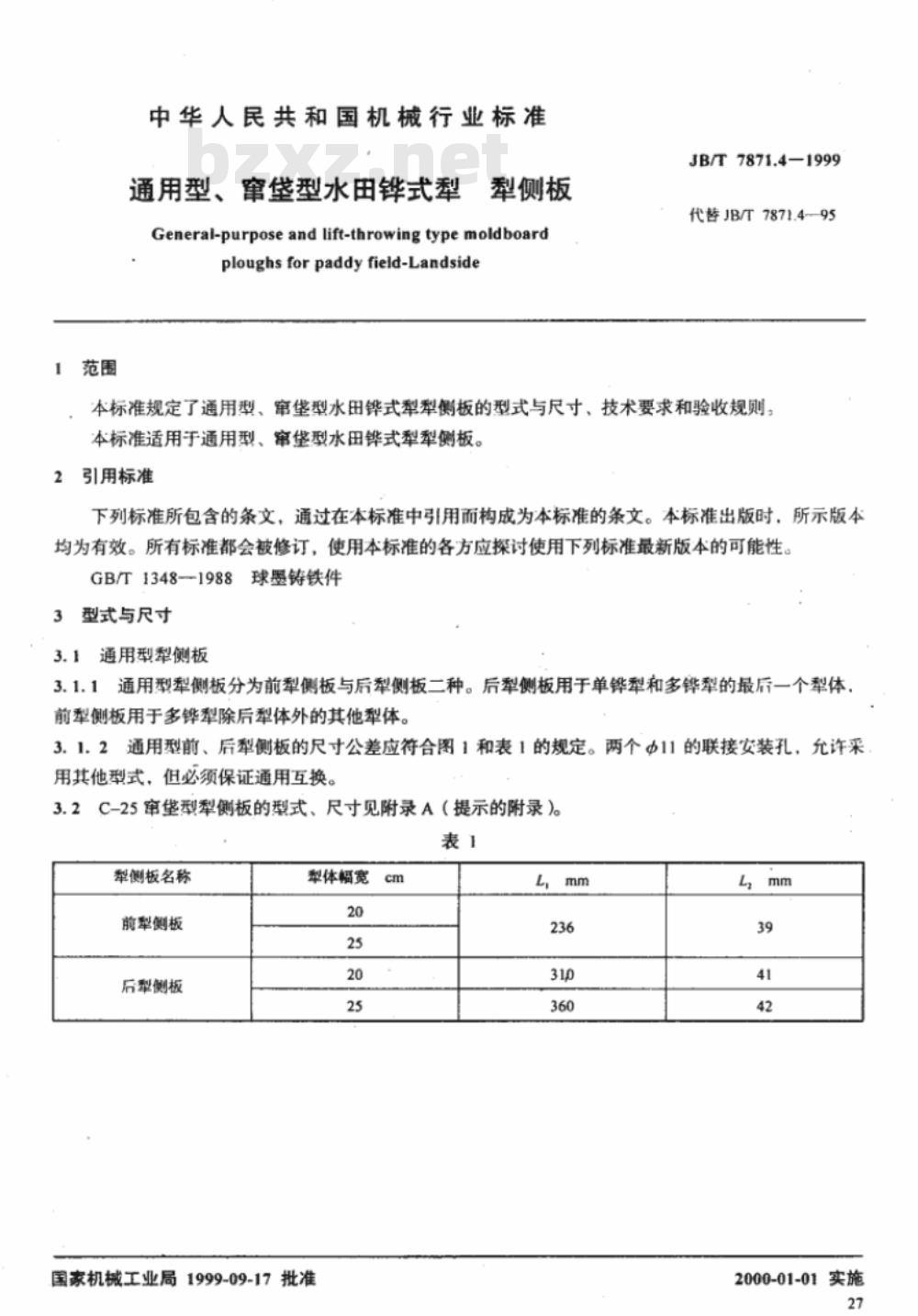

JB/T 7871.4-1999 中华人民共和国机械行业标准 通用型、窜堡型水田铧式犁型侧板 General-purpose and lift-throwing type moldboard ploughs for paddy field - Landside 1 范围 本标准规定了通用型、窜堡型水田铧式犁型侧板的型式与尺寸、技术要求和验收规则，本标准适用于通用型、窜堡型水田铧式犁型侧板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1348 3 型式与尺寸 3.1 通用型犁侧板 3.1.1 通用型犁侧板分为前犁侧板与后犁侧板二种。后犁侧板用于单铧型和多铧犁的最后一个犁体；前犁侧板用于多铧型除后犁体外的其他犁体。 3.1.2 通用型前、后犁侧板的尺寸公差应符合图1和表1的规定。两个$phi$11的联接安装孔，允许采用其他型式，但必须保证通用互换。 3.2 窜堡型犁侧板的型式、尺寸见附录A（提示的附录）。 表1 通用型犁侧板尺寸表 - 前犁侧板：犁体幅宽 20cm，L 236mm，其他参数 39mm - 后犁侧板：犁体幅宽 25cm，L 310mm，其他参数 41mm 4 技术要求 4.1 犁侧板应用 GB/T 1348 规定的 QT450-10 材料制造。 4.2 表面须冷硬处理，冷硬层深度 2~3mm。 4.3 表面应平直光滑，不允许有凸起等铸造缺陷。 5 验收规则 5.1 犁侧板必须经过制造厂技术检验部门检验合格后，方能进行装配或零件出厂。 5.2 订货单位可按本标准对犁侧板进行抽检，抽检数量由双方协商。抽检结果如有不合格者，应加倍数量复检，如仍有不合格者，则不予验收。 6 标志与包装 6.1 犁侧板出厂时，应涂防锈剂并成组捆扎牢固、整齐，包装发运。 6.2 每一包装件应附有下列文件、标志： a) 犁侧板代号及数量； b) 质量检验合格证； c) 出厂批号； d) 制造厂名称。 附录A（提示的附录） 窜堡型犁侧板的型式和尺寸见图A1。
