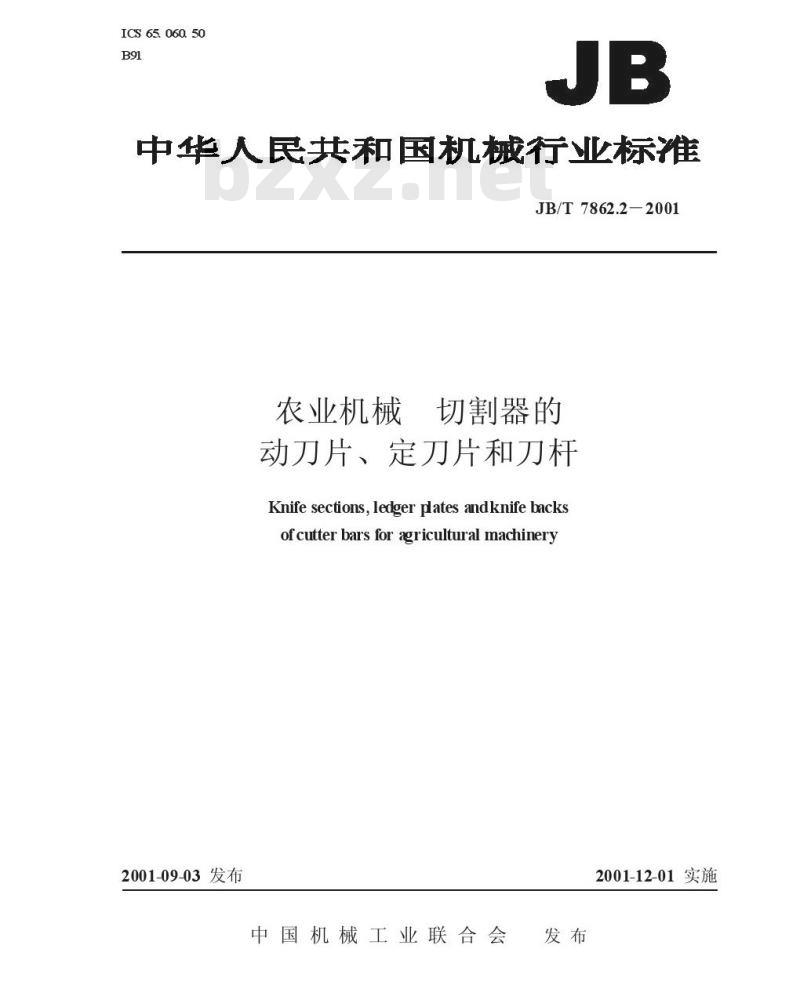

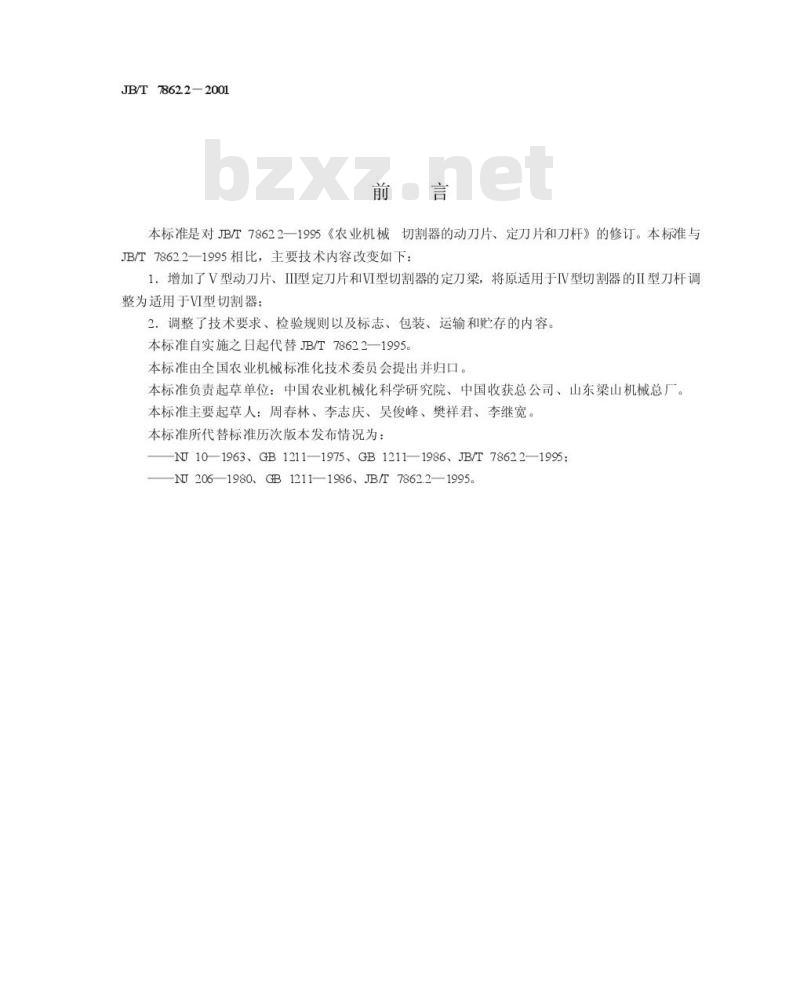

中华人民共和国机械行业标准 JB/T 7862.2-2001 农业机械切割器的动刀片、定刀片和刀杆 (Knife sections, ledger plates and knife backs of cutterbars for agricultural machinery) 发布日期：2001-09-03；实施日期：2001-12-01 前言 本标准是对 JB/T 7862.2-1995《农业机械切割器的动刀片、定刀片和刀杆》的修订。与 JB/T 7862.2-1995 相比，主要技术内容改变如下： 1. 增加了V型动刀片、II型定刀片和VI型切割器的定刀片，将原适用于IV型切割器的II型刀杆调整为适用于VI型切割器； 2. 调整了技术要求、检验规则以及标志、包装、运输和贮存的内容。 本标准自实施之日起代替 JB/T 7862.2-1995。本标准由全国农业机械标准化技术委员会提出并归口。 本标准负责起草单位：中国农业机械化科学研究院、中国收获总公司、山东梁山机械总厂。 本标准主要起草人：周春林、李志庆、吴俊峰、樊祥君、李继宽。 本标准所代替标准历次版本发布情况为：GB 1211-1963、GB 1211-1975、GB 1211-1986、JB/T 7862.2-1995。 1 范围 本标准规定了农业机械切割器的动刀片、定刀片和刀杆（以下简称动刀片、定刀片和刀杆）的主要结构特征、技术要求、检验规则以及标志、包装、运输和贮存等。本标准适用于农业机械切割器的动刀片、定刀片和刀杆。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1999 GB/T 1298—1986 GB/T 2828—1987 3 型式和基本尺寸 3.1 动刀片 3.1.1 动刀片按刃口形式分为光刃和齿刃两类，按其尺寸分为五种型式： I型：适用于I、III、IV型切割器； II型：适用于IV型切割器； III型：适用于II、V型切割器； IV型：适用于IV型切割器； V型：适用于VI型切割器。 3.1.2 动刀片的基本型式和尺寸应符合图1和表1的规定。 表1 动刀片尺寸规定 型式 | a (mm) | c (mm) | d (mm) | e (mm) | f (mm) | g (mm) | h (mm) I型 | 76.2 | 65±0.5 | 51±0.15 | 2±0.1 | 5.5 | 12.5 | 15±2 II型 | 76.2 | 65±0.5 | 51±0.15 | 2±0.1 | 5.5 | 12.5 | 15±2 III型 | 76.2 | 65±0.5 | 51±0.15 | 2±0.1 | 5.5 | 12.5 | 9±0.5 | 11±2 IV型 | 76.2 | 65±0.5 | 51±0.15 | 3±0.2 | 5.5 | 12.5 | 15±2 V型 | 50-0.2 | 65±0.5 | 34±0.15 | 3±0.15 | 5.5 | 8±0.15 | 15±0.15 | 10±2 3.2 定刀片 3.2.1 定刀片分为三种型式： I型：适用于I型切割器； II型：适用于II、III、V型切割器； III型：适用于VI型切割器。 3.2.2 定刀片的基本尺寸应符合图2~图4的规定。 3.3 刀杆型式
