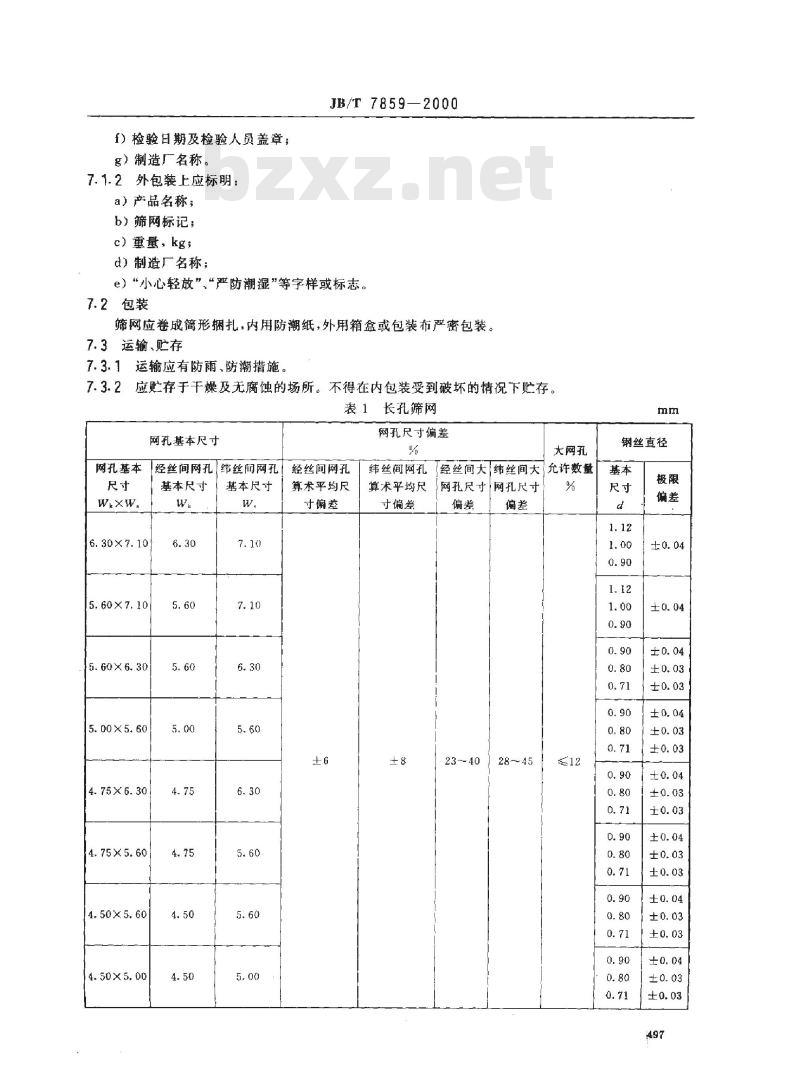

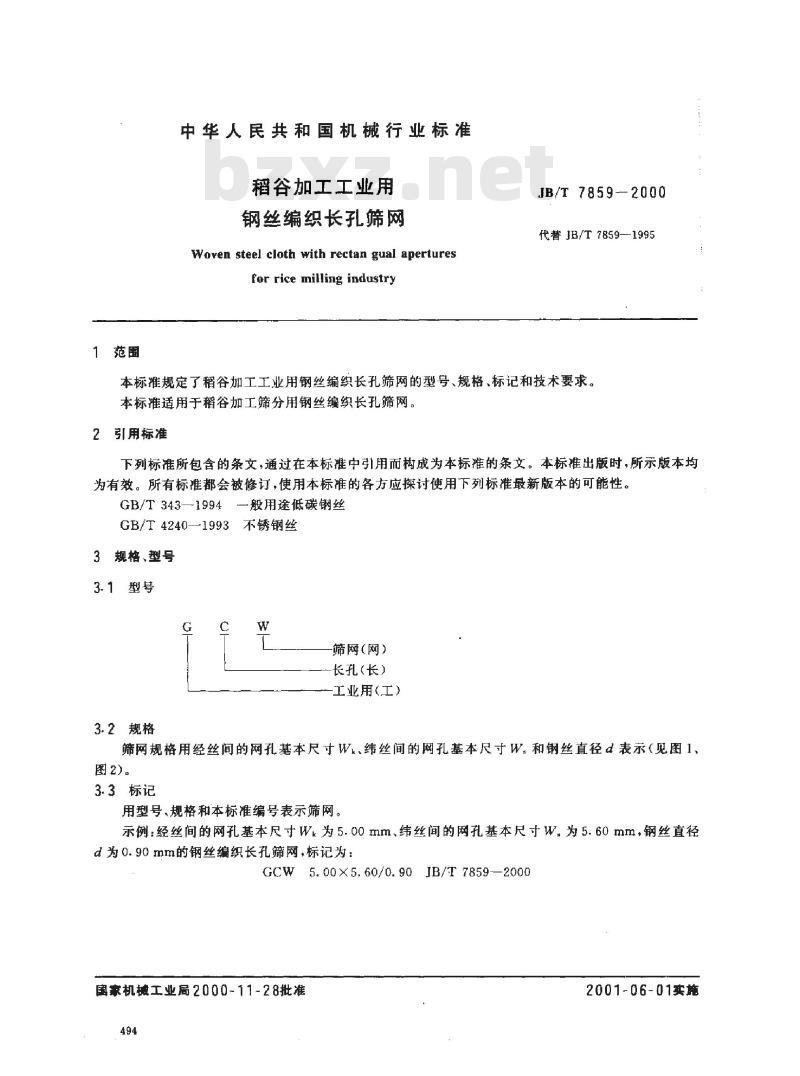

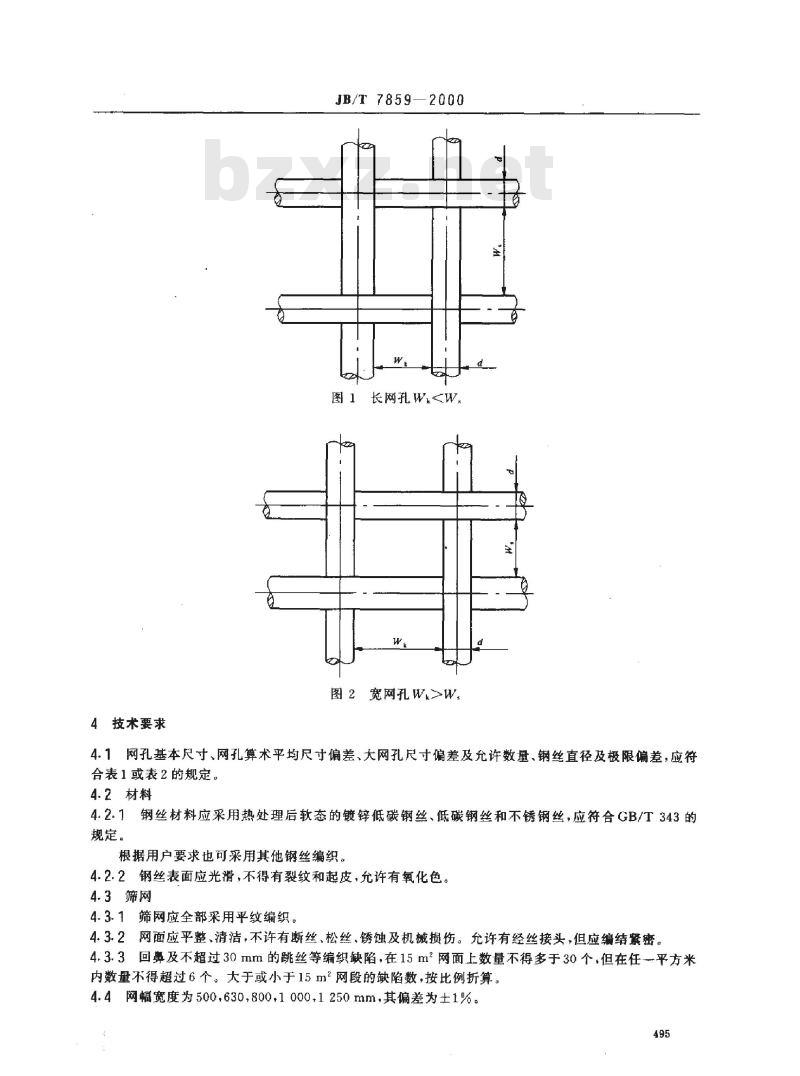

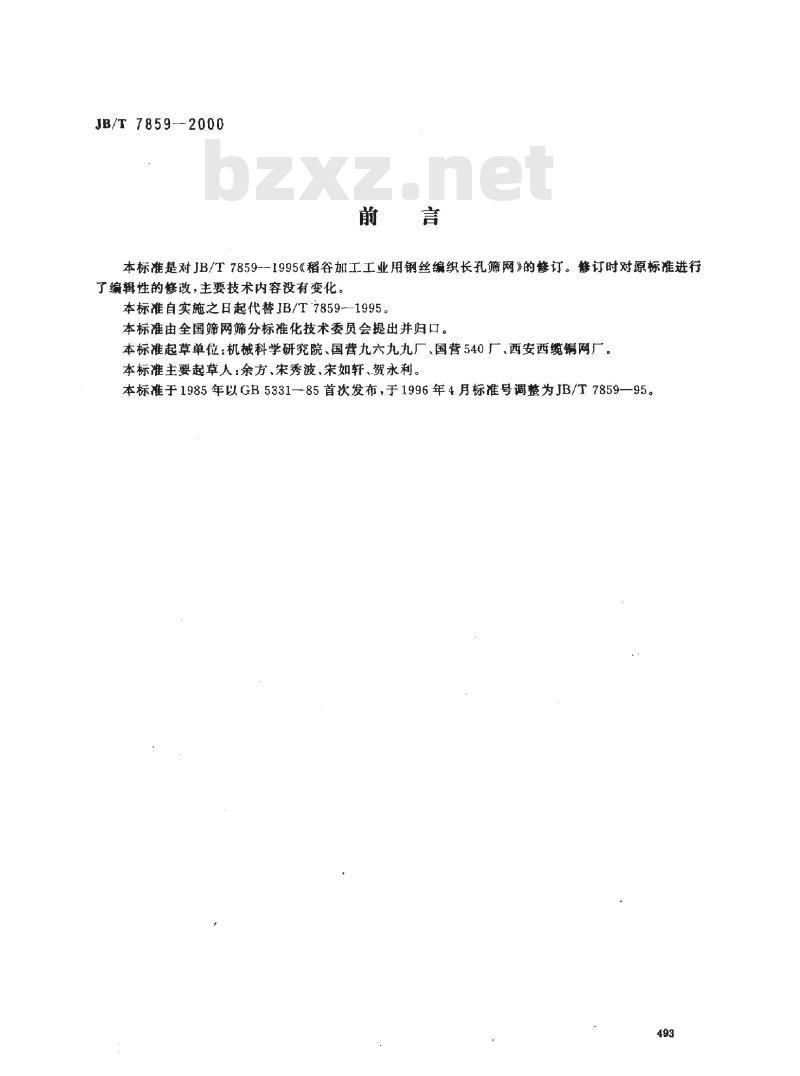

JB/T7859-2000 前言 本标准是对JB/T7859-1995《稻谷加工工业用钢丝编织长孔筛网》的修订。修订时对原标准进行了编辑性的修改，主要技术内容没有变化。本标准自实施之日起代替JB/T7859-1995。本标准由全国筛网筛分标准化技术委员会提出并归口。本标准起草单位：机械科学研究院、国营九六九九厂、国营540厂、西安西缆铜网厂。本标准主要起草人：余方、宋秀波、宋如轩、贺永利。本标准于1985年以GB5331—85首次发布，于1996年4月标准号调整为JB/T7859—95。 1 范围 本标准规定了稻谷加工工业用钢丝编织长孔筛网的型号、规格、标记和技术要求。本标准适用于稻谷加工筛分用钢丝编织长孔筛网。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T343—1994 一般用途低碳钢丝 GB/T4240—1993 不锈钢丝 3 规格、型号 3.1 型号 型号由长孔（G）、工业用（C）、筛网（W）组成。 3.2 规格 筛网规格用经丝间的网孔基本尺寸Wk、纬丝间的网孔基本尺寸Wv和钢丝直径d表示（见图1、图2）。 3.3 标记 用型号、规格和本标准编号表示筛网。示例：经丝间的网孔基本尺寸Wk为5.00mm、纬丝间的网孔基本尺寸Wv为5.60mm、钢丝直径d为0.90mm的钢丝编织长孔筛网，标记为：GCW5.00×5.60/0.90JB/T7859—2000。 4 技术要求 4.1 网孔基本尺寸、网孔算术平均尺寸偏差、大网孔尺寸偏差及允许数量、钢丝直径及极限偏差，应符合表1或表2的规定。 4.2 材料 4.2.1 钢丝材料应采用热处理后软态的镀锌低碳钢丝、低碳钢丝和不锈钢丝，应符合GB/T343的规定。根据用户要求也可采用其他钢丝编织。 4.2.2 钢丝表面应光滑，不得有裂纹和起皮，允许有氧化色。 4.3 筛网 4.3.1 筛网应全部采用平纹编织。 4.3.2 网面应平整、清洁，不许有断丝、松丝、锈蚀及机械损伤。允许有经丝接头，但应编结紧密。 4.3.3 回鼻及不超过30mm的跳丝等编织缺陷，在15m²网面上数量不得多于30个，但在每1m²内数量不得超过6个。大于或小于15m²网段的缺陷数，按比例折算。 4.4 网幅宽度为500、630、800、1000、1250mm，其偏差为±1%。根据用户要求也可制造其他网幅宽度的筛网。 4.5 筛网应成卷供应，每卷长度不少于15m。每卷由一段或两段组成，网段最小长度不少于2.5m，同一卷内必须是同一材料、同一规格组成。 5 试验方法 5.1 筛网的检查，应放在检验台上进行。 5.2 筛网编织质量的检验，按4.3的要求目测检验。 5.3 大网孔尺寸的检验，用目测先找出大孔，再用分度值为0.5mm的钢板尺或分度值为0.1mm的游标卡尺按经、纬向分别测量，但距网边不小于20mm。大网孔的数量，在200mm×200mm面积上测定。 5.4 网孔算术平均尺寸的检验，应在网孔尺寸偏差最大处，按经、纬向分别测量，在每5m²的网面上测定三处。各测量处间的连线，均不得与经、纬向平行。测量部位任意选择不小于20mm。网孔平均尺寸用分度值为0.5mm的钢板尺或分度值为0.1mm的游标卡尺测量连续分布10个网孔间距的长度，并按式（1）、式（2）计算： $W_k = (l_k - 10d) / 10$ $W_v = (l_v - 10d) / 10$ 式中：Wk为经丝间网孔算术平均尺寸，mm；Wv为纬丝间网孔算术平均尺寸，mm；lk为经向上连续分布10个网孔间距所占的长度，mm；lv为纬向上连续分布10个网孔间距所占的长度，mm；d为钢丝直径，mm。 5.5 钢丝直径应测量不少于5根经丝和5根纬丝的平均值。测量时用分度值为0.01mm的千分尺或用分度值为0.01mm放大20~40倍的显微镜测量。 5.6 网宽和网长，用分度值为1mm的量尺测量。 6 检验规则 6.1 筛网应由制造厂质量检验部门，按第2章和第3章逐卷逐段检验。 6.2 检验项目应包括： a) 筛网编织质量； b) 网孔算术平均尺寸； c) 大网孔尺寸及数量； d) 钢丝直径及材料； e) 网宽、网长及数量。 7 标志、包装、运输及贮藏
