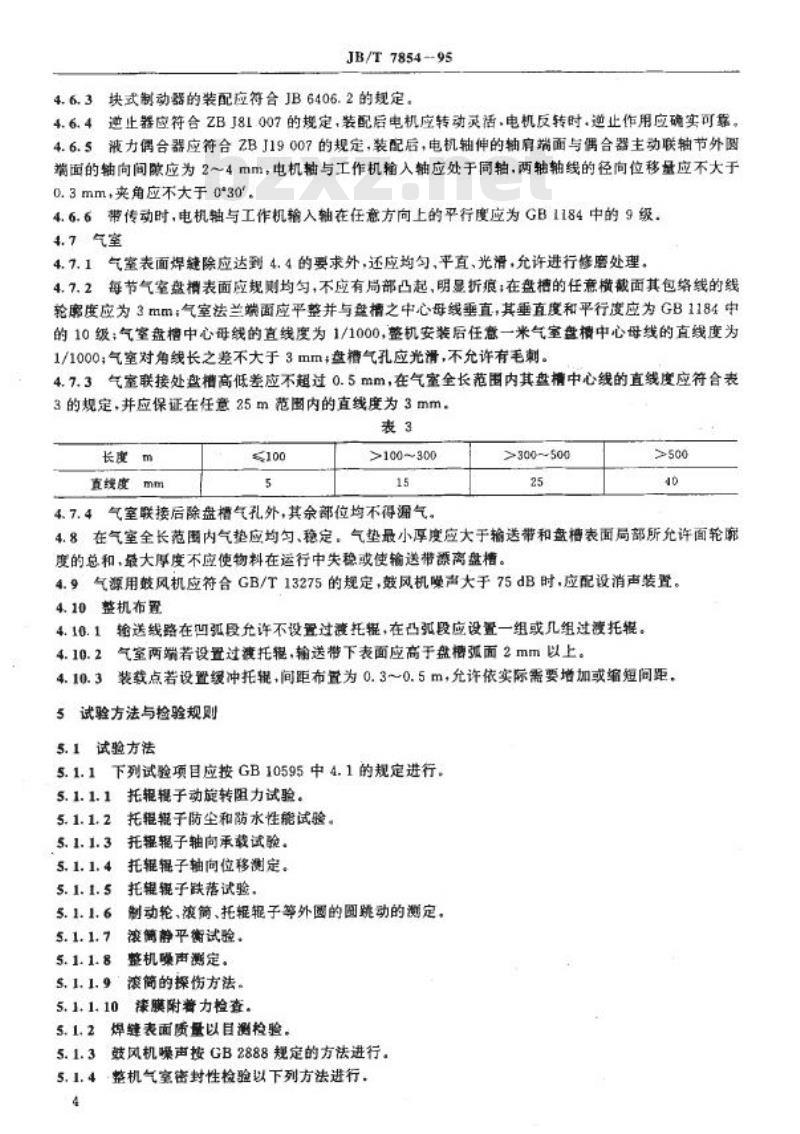

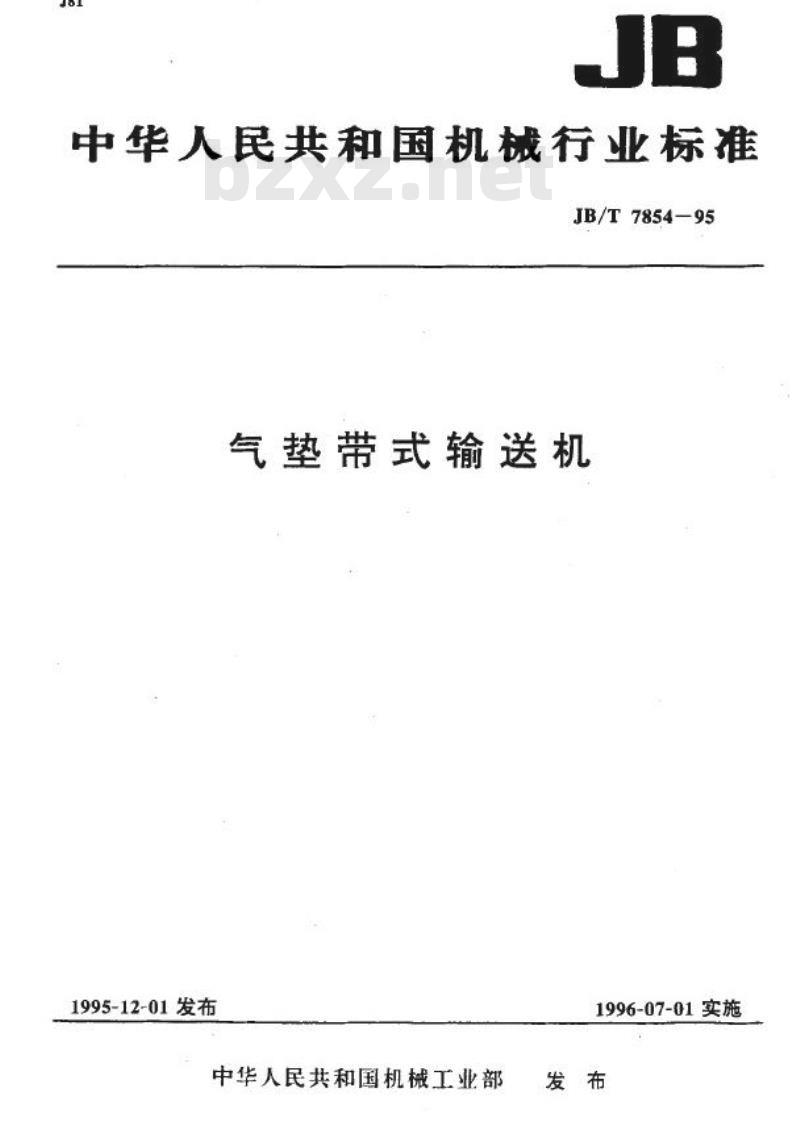

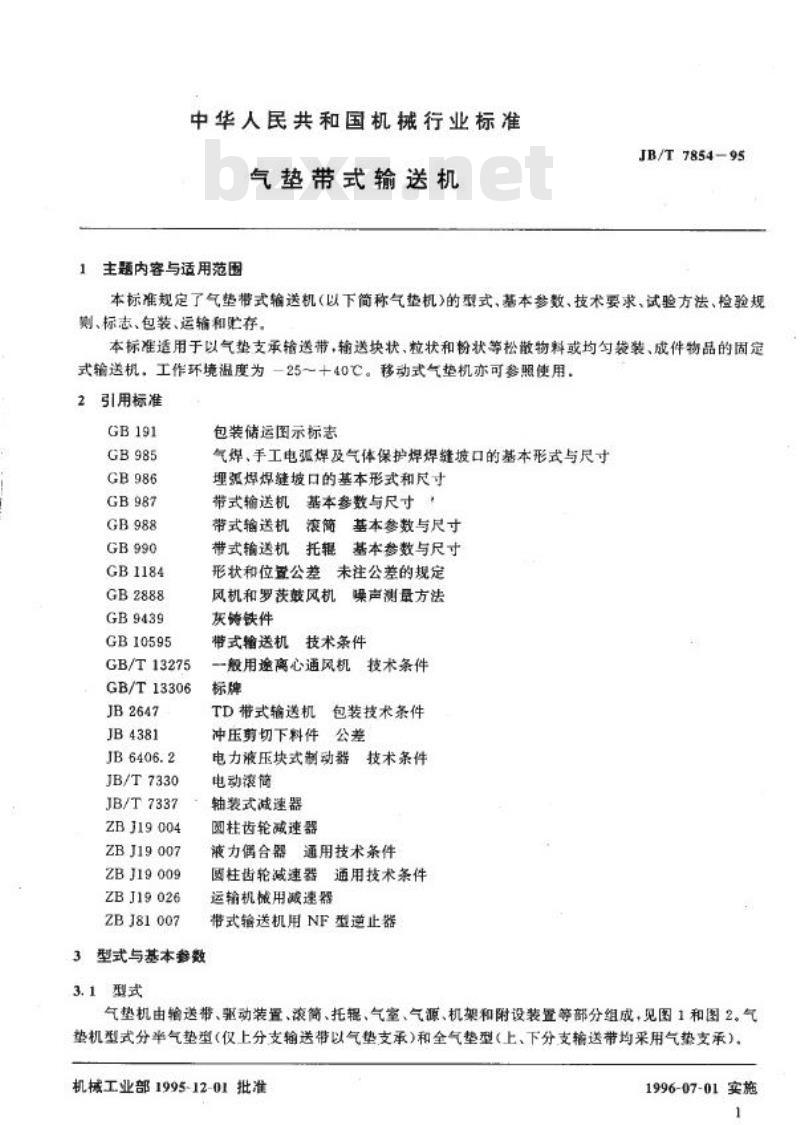

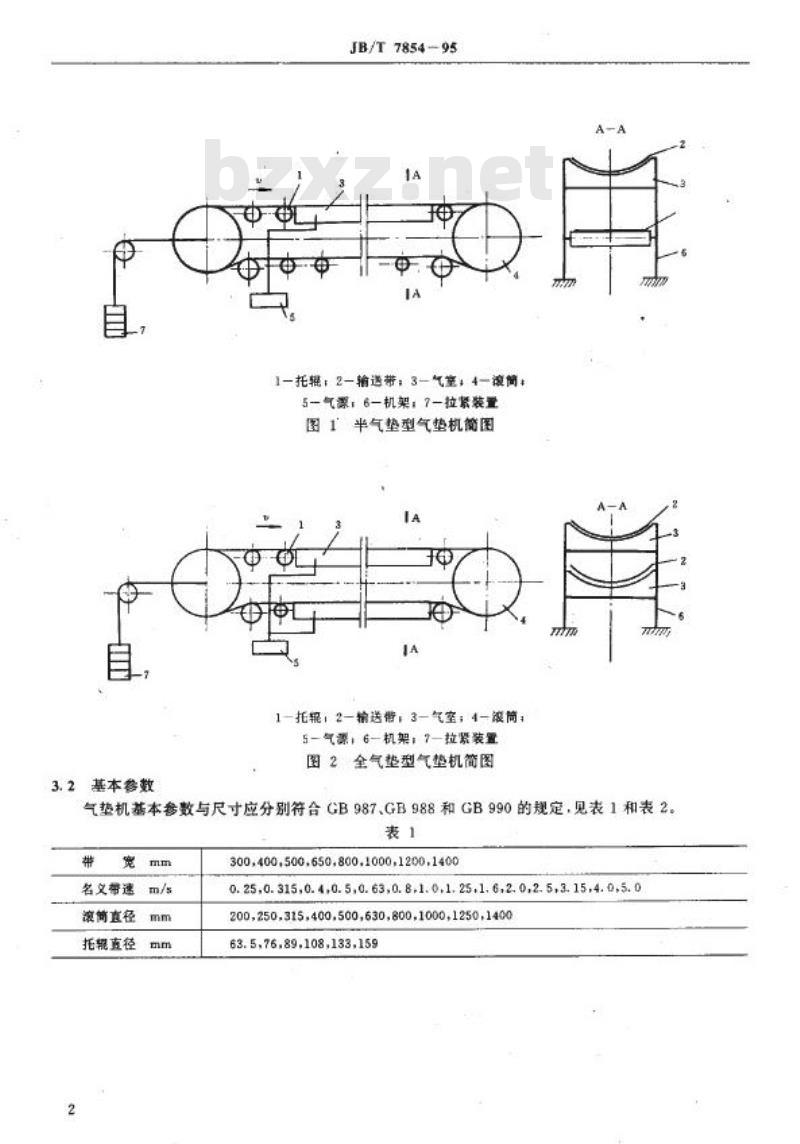

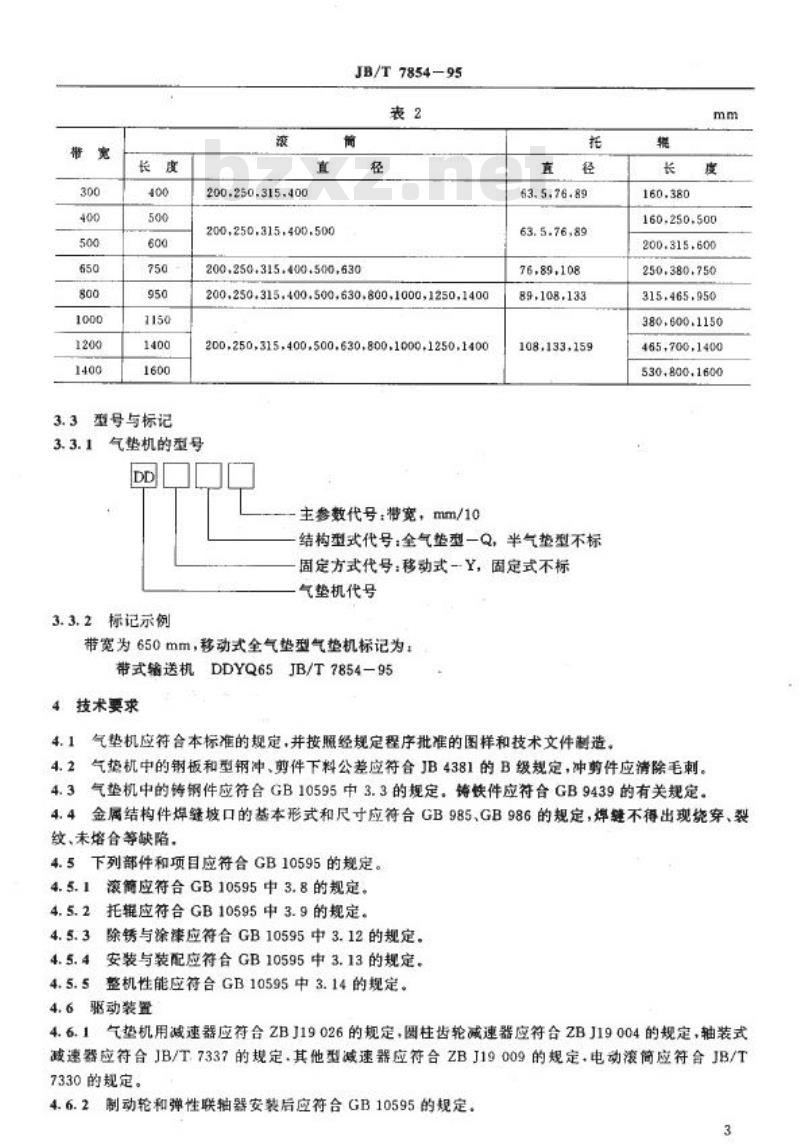

中华人民共和国机械行业标准 JB/T 7854-95 气垫带式输送机 发布日期：1995-12-01 实施日期：1996-07-01 中华人民共和国机械工业部批准 1 主题内容与适用范围 JB/T 7854-95 本标准规定了气垫带式输送机（以下简称气垫机）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以气垫支承输送带，输送块状、粒状和粉状等松散物料或均勾袋装、成件物品的固定式输送机，工作环境温度为-25℃～+40℃。移动式气垫机亦可参照使用。 2 引用标准 GB191, GB985, GB986, GB987, GB988, GB990, GB1184, GB2888, GB9439, GB10595, GB/T13275, GB/T13306, JB2647, JB4381, JB6406.2, JB/T7330, JB/T7337, ZBJ19004, ZBJ19007, ZBJ19009, ZBJ19026, ZBJ81007。 相关标准内容包括：气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸；带式输送机基本参数与尺寸；带式输送机滚筒基本参数与尺寸；带式输送机托辊基本参数与尺寸；形状和位置公差；未注公差的规定；风机和罗茨鼓风机噪声测量方法；灰铸铁件；带式输送机技术条件；一般用途离心通风机技术条件；标牌；TD带式输送机包装技术条件；冲压剪切下料件公差；电力液压块式制动器技术条件；电动滚筒；轴承式减速器；圆柱齿轮减速器；液力偶合器通用技术条件；柱齿轮减速器通用技术条件；运输机械用减速器；带式输送机用NF型逆止器。 3 型式与基本参数 3.1 型式 气垫机由输送带、驱动装置、滚筒、托辊、气室、气源、机架和附设装置等部分组成（见图1和图2）。 气垫机型式分为： - 气垫型：仅上分支输送带以气垫支承。 - 全气垫型：上、下分支输送带均采用气垫支承。 图1 半气垫型气垫机简图（包含托辊、输送带、气室、滚筒、气源、机架、拉紧装置） 图2 全气垫型气垫机简图（包含托辊、输送带、气室、滚筒、气源、机架、拉紧装置） 3.2 基本参数 气垫机基本参数与尺寸应分别符合GB987、GB988和GB990的规定，见下表： 表1：气垫机基本参数 - 带宽 (mm): 300, 400, 500, 650, 800, 1000, 1200, 1400 - 名义带速 (m/s): 0.25, 0.315, 0.4, 0.5, 0.63, 0.8, 1.0, 1.25, 1.6, 2.0, 2.5, 3.15, 4.0, 5.0 - 滚筒直径 (mm): 200, 250, 315, 400, 500, 630 - 托辊直径 (mm): 63.5, 76, 89, 108, 133, 159 表2：气垫机尺寸规格 - 带宽 (mm): 300, 400, 500, 650, 800, 1000, 1200, 1400 - 长度 (mm): 400, 500, 600, 750, 950, 1150, 1400, 1600 3.3 型号与标记 3.3.1 气垫机的型号 3.3.2 标记示例 标记规则： - 主参数代号：带宽 (mm) - 结构型式代号：全气垫型—Q，半气垫型—不标 - 固定方式代号：移动式—Y，固定式—不标 标记示例：带宽为650mm，移动式全气垫型气垫机标记为：DDYQ650。 4 技术要求 4.1 气垫机应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。 4.2 气垫机中的钢板和型钢冲、剪件下料公差应符合JB4381的B级规定，冲剪件应清除毛刺。 4.3 气垫机中的铸钢件应符合GB10595中3.3的规定，铸铁件应符合GB9...
