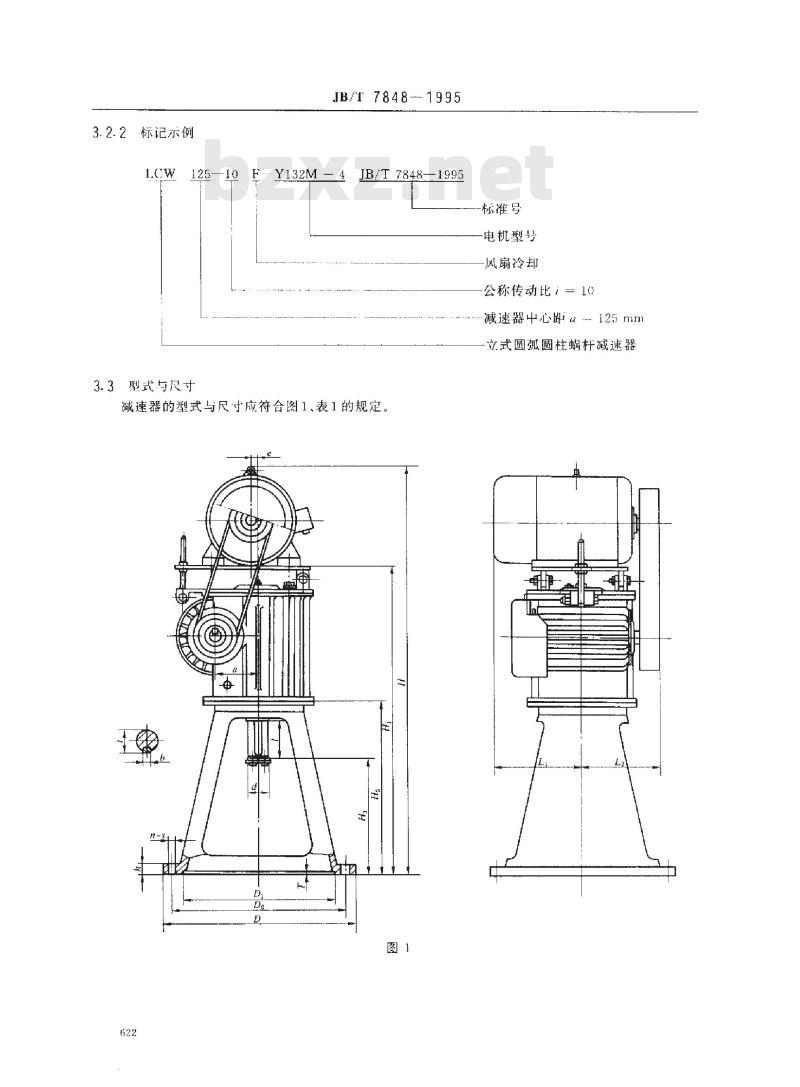

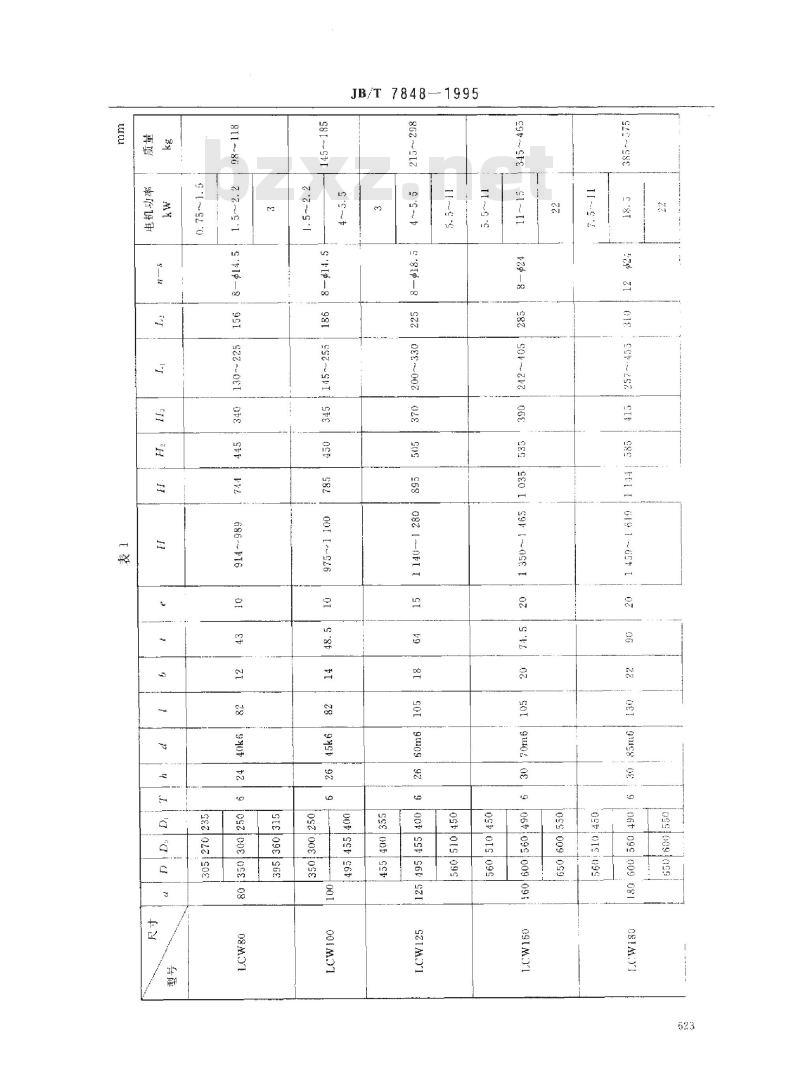

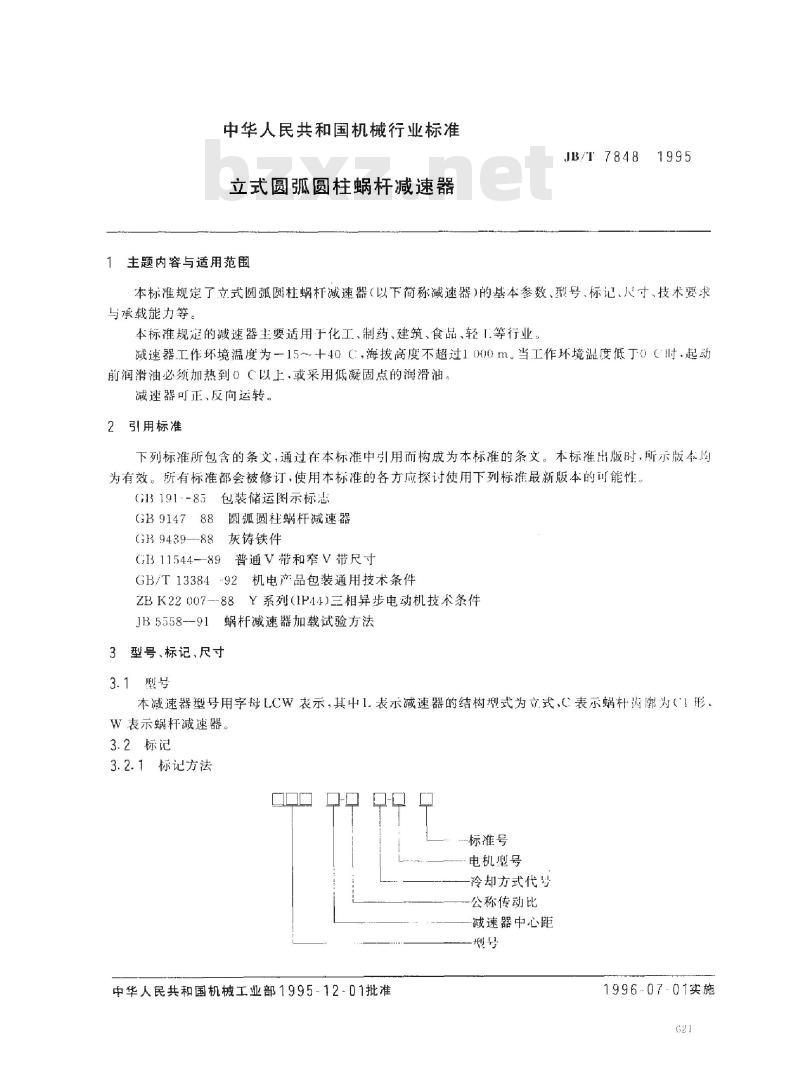

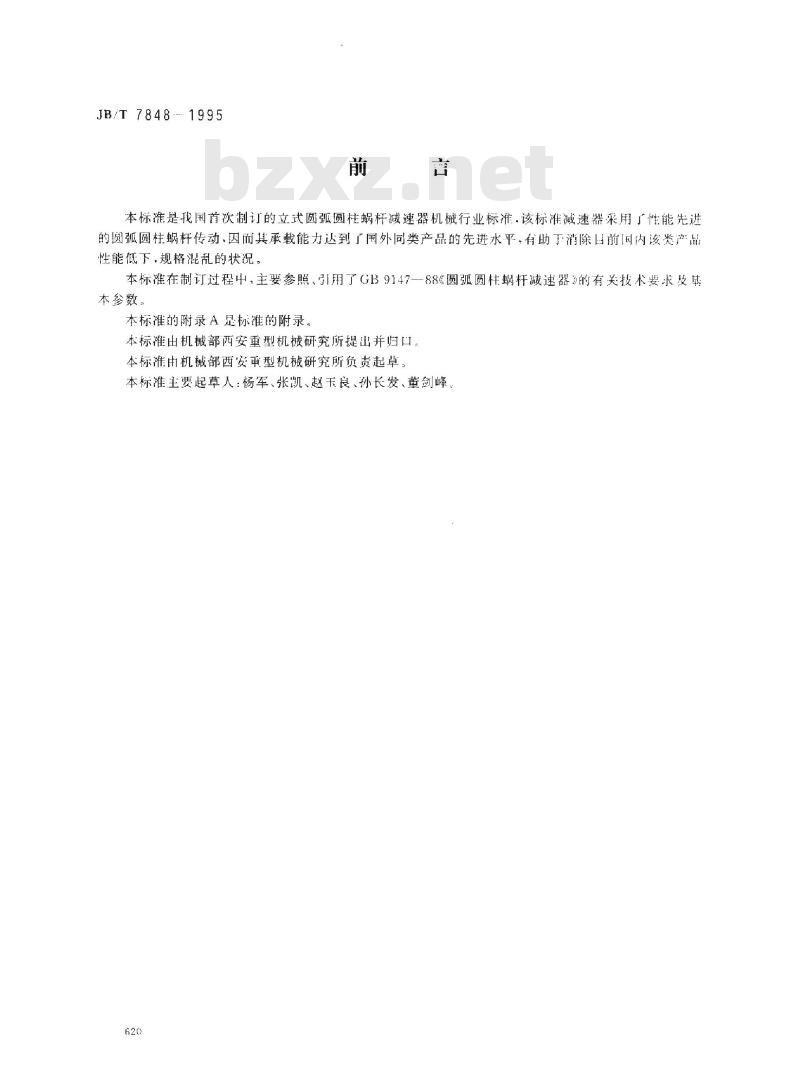

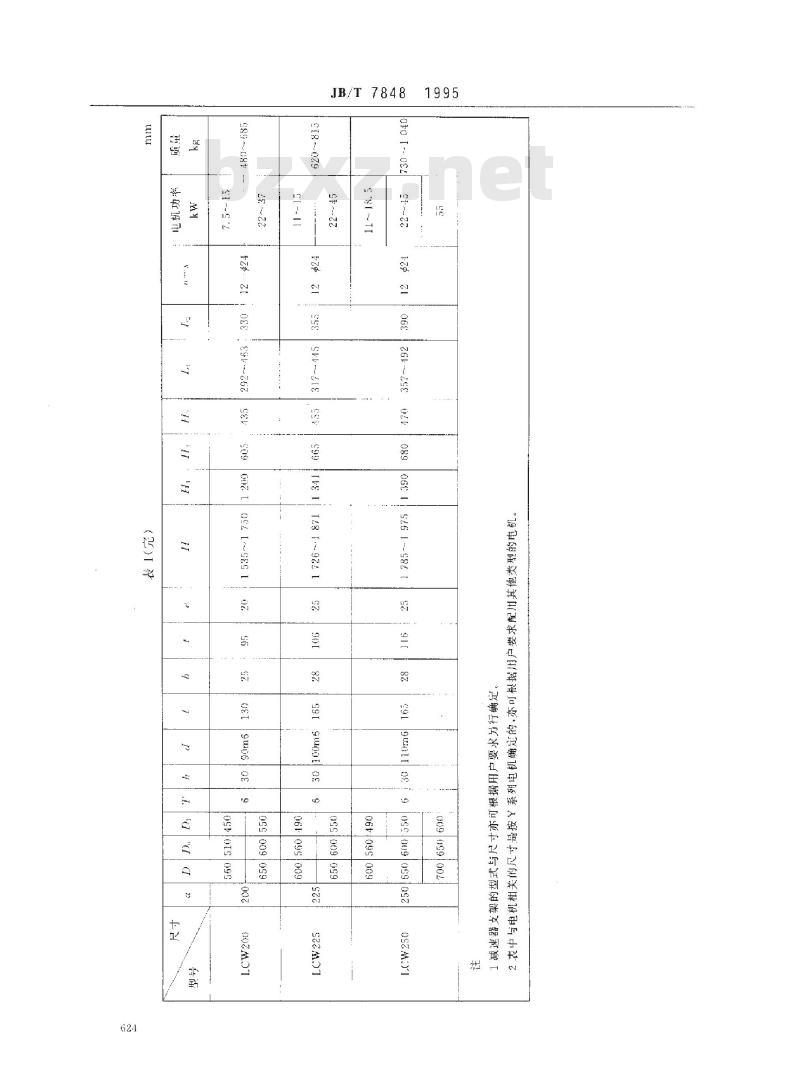

中华人民共和国机械行业标准 立式圆弧圆柱蜗杆减速器 JB/T 7848-1995 前言 本标准是我国首次制订的立式圆弧圆柱蜗杆减速器机械行业标准。该标准减速器采用性能先进的圆弧圆柱蜗杆传动，因而其承载能力达到国外同类产品的先进水平，有助消除国内该类产品性能低下、规格混乱的状况。 本标准在制订过程中，主要参照、引用了 GB9147 等参数。 本标准由机械部西安重型机械研究所提出并负责起草。 1 主题内容与适用范围 JB/T 7848-1995 本标准规定了立式圆弧圆柱蜗杆减速器（以下简称减速器）的基本参数、型号、标记、尺寸、技术要求与承载能力等。 本标准规定的减速器主要适用于化工、制药、建筑、食品、轻工业等行业。减速器工作环境温度为 -15℃～+40℃，海拔高度不超过 1000m。当工作环境温度低于 0℃ 时，起动前润滑油必须加热到 0℃ 以上，或采用低凝固点的润滑油。减速器可正、反向运转。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 13191-85 包装储运图示标记 GB9147-88 圆弧圆柱蜗杆减速器 GB/T 9439-88 灰铸铁件 GB/T 11544-89 普通V带和窄V带尺寸 GB/T 13384-92 机电产品包装通用技术条件 ZBK22007-88 Y系列(IP44)三相异步电动机技术条件 JB 5558-91 蜗杆减速器加载试验方法 3 型号、标记、尺寸 3.1 型号 本减速器型号用字母 LCW 表示，其中 L 表示减速器的结构型式为立式，C 表示蜗杆齿廓为 C1 形，W 表示蜗杆减速器。 3.2 标记 3.2.1 标记方法 型号-电机型号-冷却方式代号-公称传动比-减速器中心距 3.2.2 标记示例 LCW 125-10 F... Y132M (其中 125 表示减速器中心距为 125mm，10 表示公称传动比为 10) 3.3 型式与尺寸 减速器的型式与尺寸应符合图 1、表 1 的规定。 4 基本参数 4.1 减速器的中心距应符合表 2 的规定。 4.2 减速器的公称传动比应符合表 3 的规定。 4.3 减速器配用电机应符合 ZBK22007 的规定，亦可根据用户要求配用其他类型电机。 4.4 蜗杆齿廓为 C1 形，其基准齿应符合 GB9147 中附录 A 的规定。 4.5 蜗杆螺旋线方向为右旋。 5 技术要求 5.1 V带与带轮
