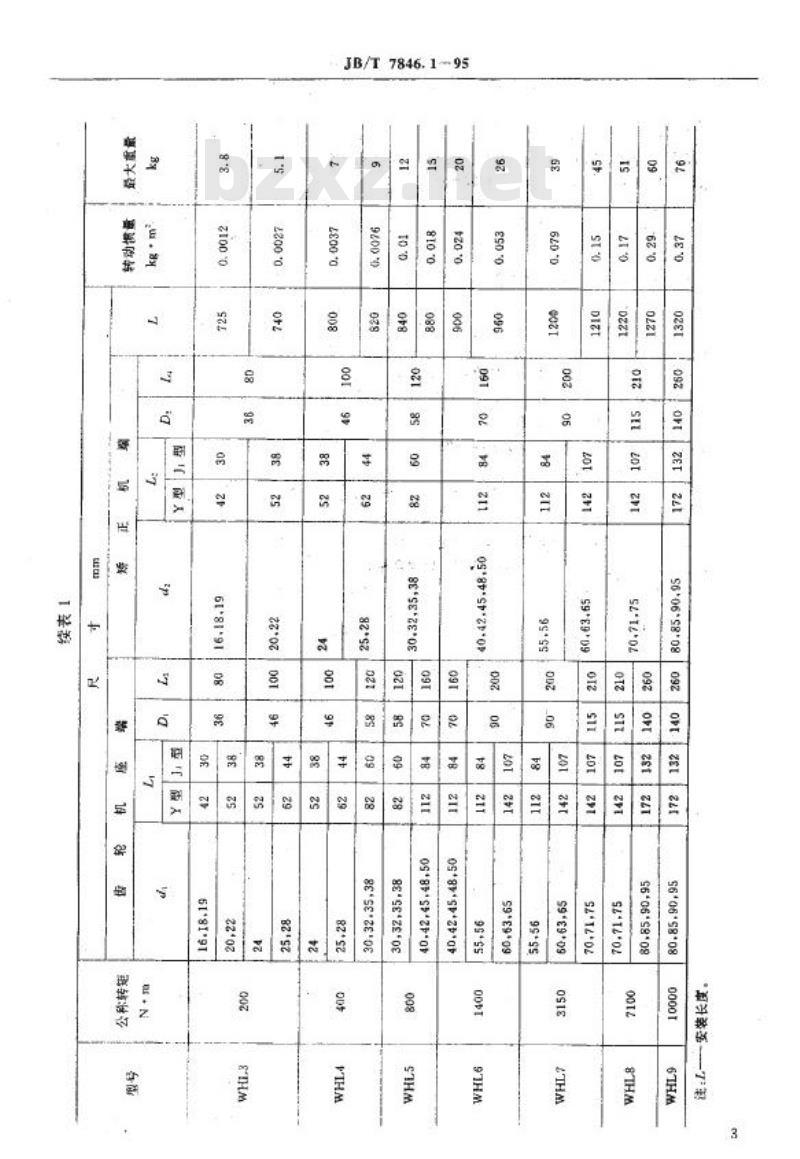

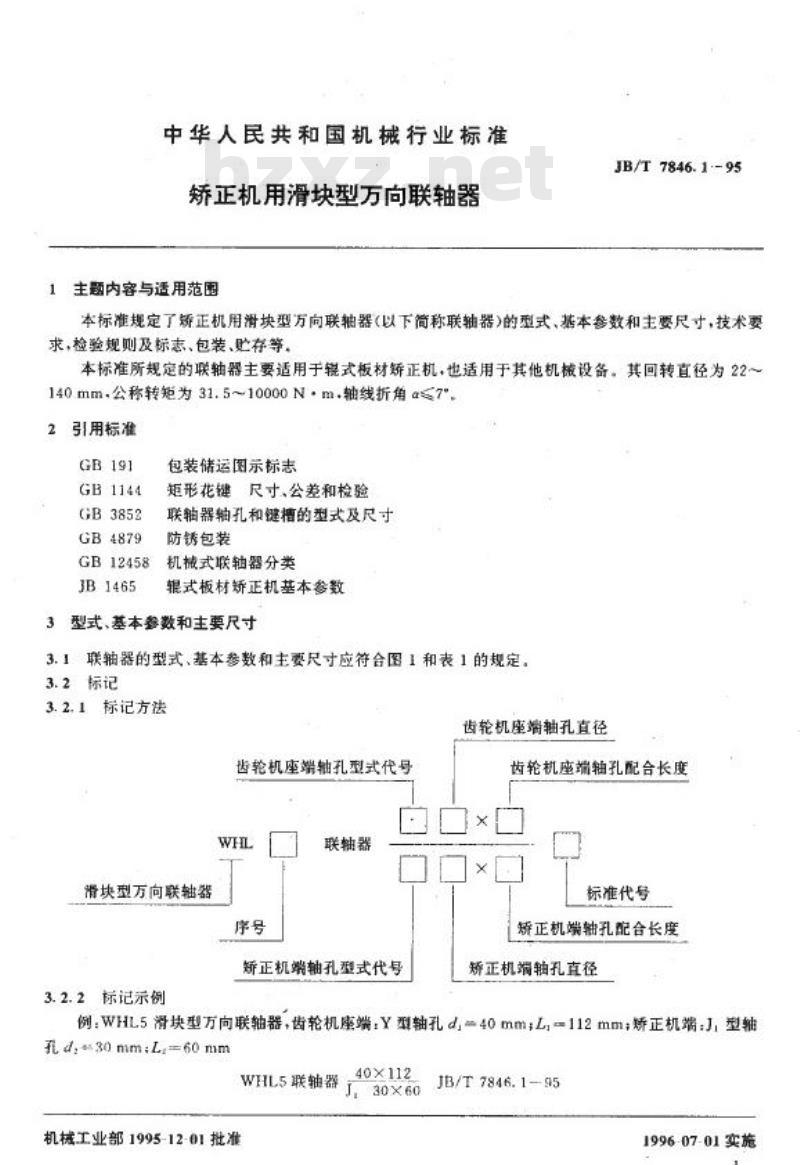

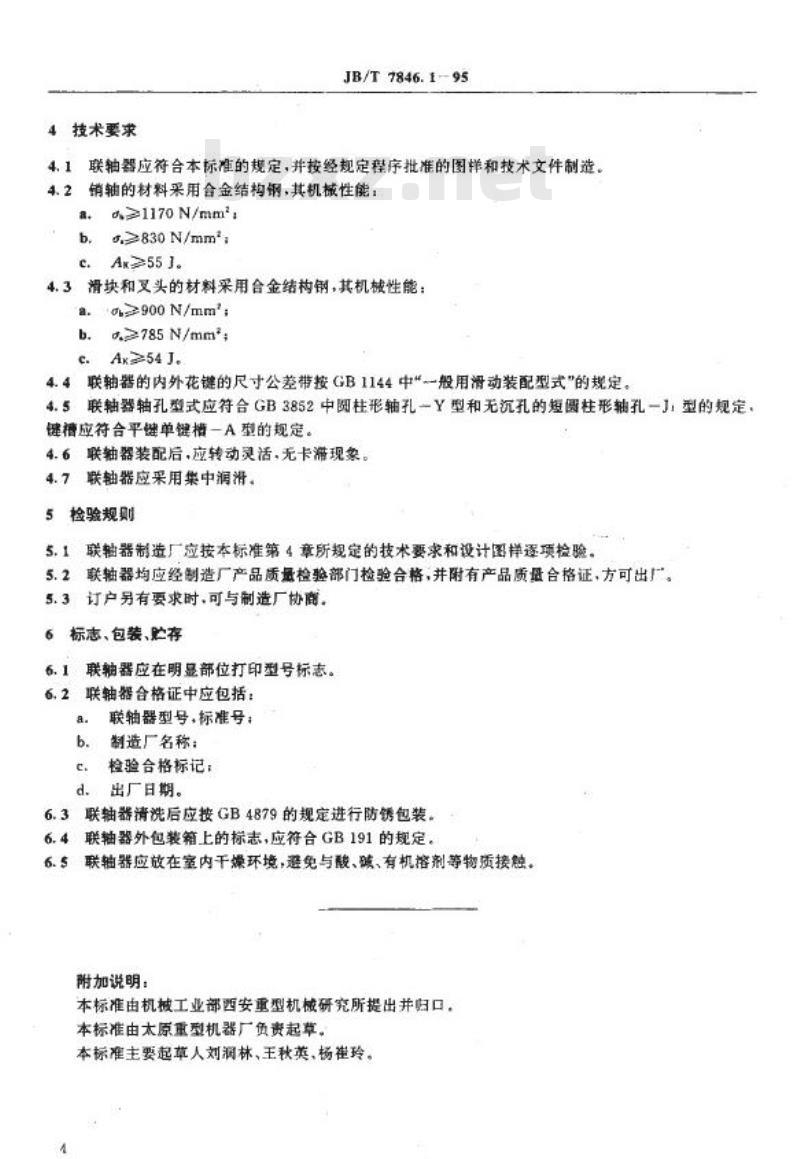

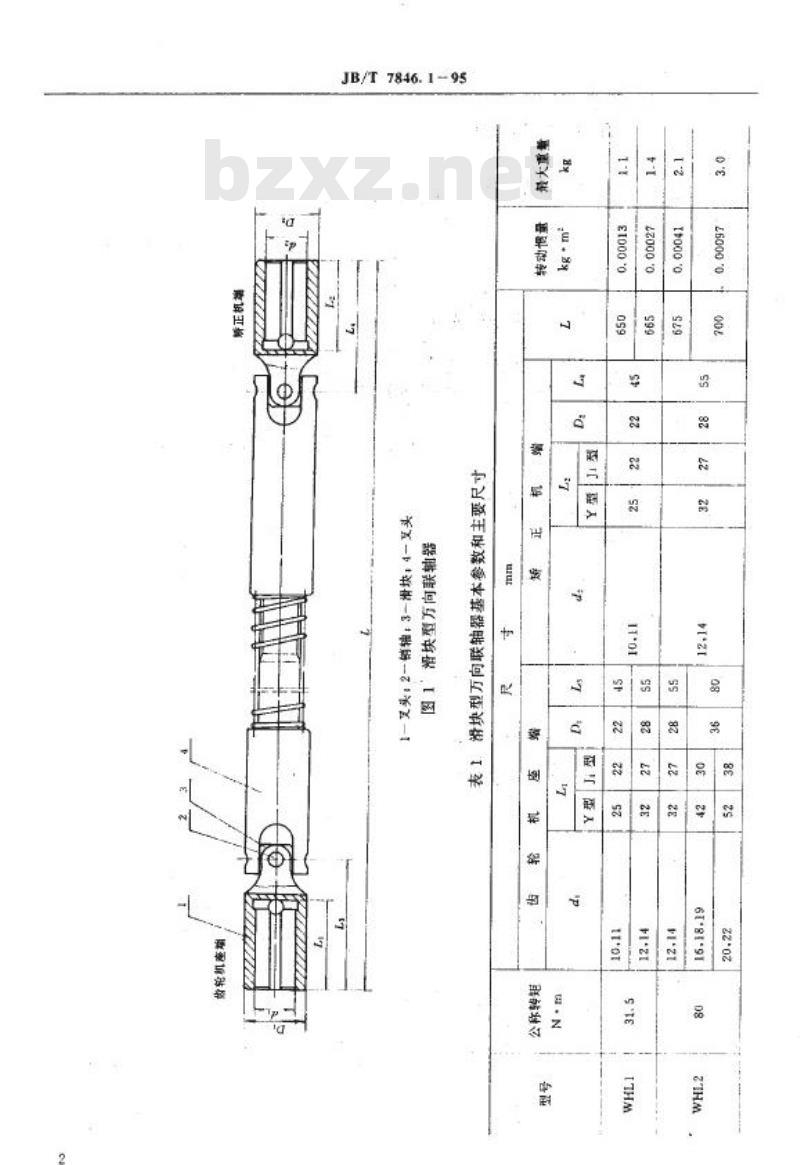

中华人民共和国机械行业标准 JB/T 7846.1-95 矫正机用滑块型万向联轴器 1 主题内容与适用范围 本标准规定了矫正机用滑块型万向联轴器（以下简称联轴器）的型式、基本参数和主要尺寸，技术要求，检验规则及标志、包装、贮存等。本标准所规定的联轴器主要适用于辑式板材矫正机，也适用于其他机械设备。其回转直径为22~140mm，公称转矩为31.5~10000N·m，轴线折角α≤7°。 2 引用标准 GB191 包装储运图示标志 GB1144 矩形花键尺寸、公差和检验 GB3852 联轴器轴孔和键槽的型式及尺寸 GB4879 防锈包装 GB12458 机械式联轴器分类 JB1465 辑式板材矫正机基本参数 3 型式、基本参数和主要尺寸 3.1 联轴器的型式、基本参数和主要尺寸应符合图1和表1的规定。 3.2 标记 3.2.1 标记方法 标记应包括：齿轮机座端轴孔型式代号、齿轮机座端轴孔直径、齿轮机座端轴孔配合长度、矫正机端轴孔型式代号、矫正机端轴孔直径、矫正机端轴孔配合长度、标准代号及联轴器序号。 3.2.2 标记示例 例：WHL5联轴器，齿轮机座端：Y型轴孔d=40mm, L=112mm；矫正机端：J型轴fd=30mm, L=60mm。 4 技术要求 4.1 联轴器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 4.2 销轴的材料采用合金结构钢，其机械性能： a. $\sigma_b \ge 1170N/mm^2$; b. $\sigma_s \ge 830N/mm^2$; c. $A_k > 55J$。 4.3 滑块和叉头的材料采用合金结构钢，其机械性能： a. $\sigma_b \ge 900N/mm^2$; b. $\sigma_s \ge 785N/mm^2$; c. $A_k \ge 54J$。 4.4 联轴器的内外花键的尺寸公差带按GB1144中“一般用滑动装配型式”的规定。 4.5 联轴器轴孔型式应符合GB3852中“柱形轴孔—Y型”和“无沉孔的短圆柱形轴孔—J型”的规定，键槽应符合“平键单键—A型”的规定。 4.6 联轴器装配后，应转动灵活，无卡滞现象。 4.7 联轴器应采用集中润滑。 5 检验规则 5.1 联轴器制造厂应按本标准第4章所规定的技术要求和设计图样逐项检验。 5.2 联轴器均应经制造厂产品质量检验部门检验合格，并附有产品质量合格证，方可出厂。 5.3 订户另有要求时，可与制造厂协商。 6 标志、包装、贮存 6.1 联轴器应在明显部位打印型号标志。 6.2 联轴器合格证中应包括： a. 联轴器型号，标准号； b. 制造厂。
