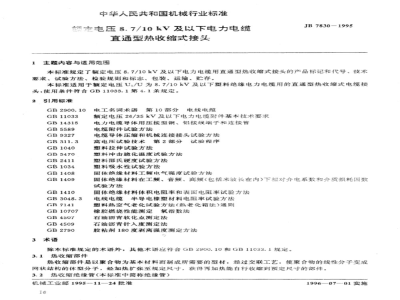

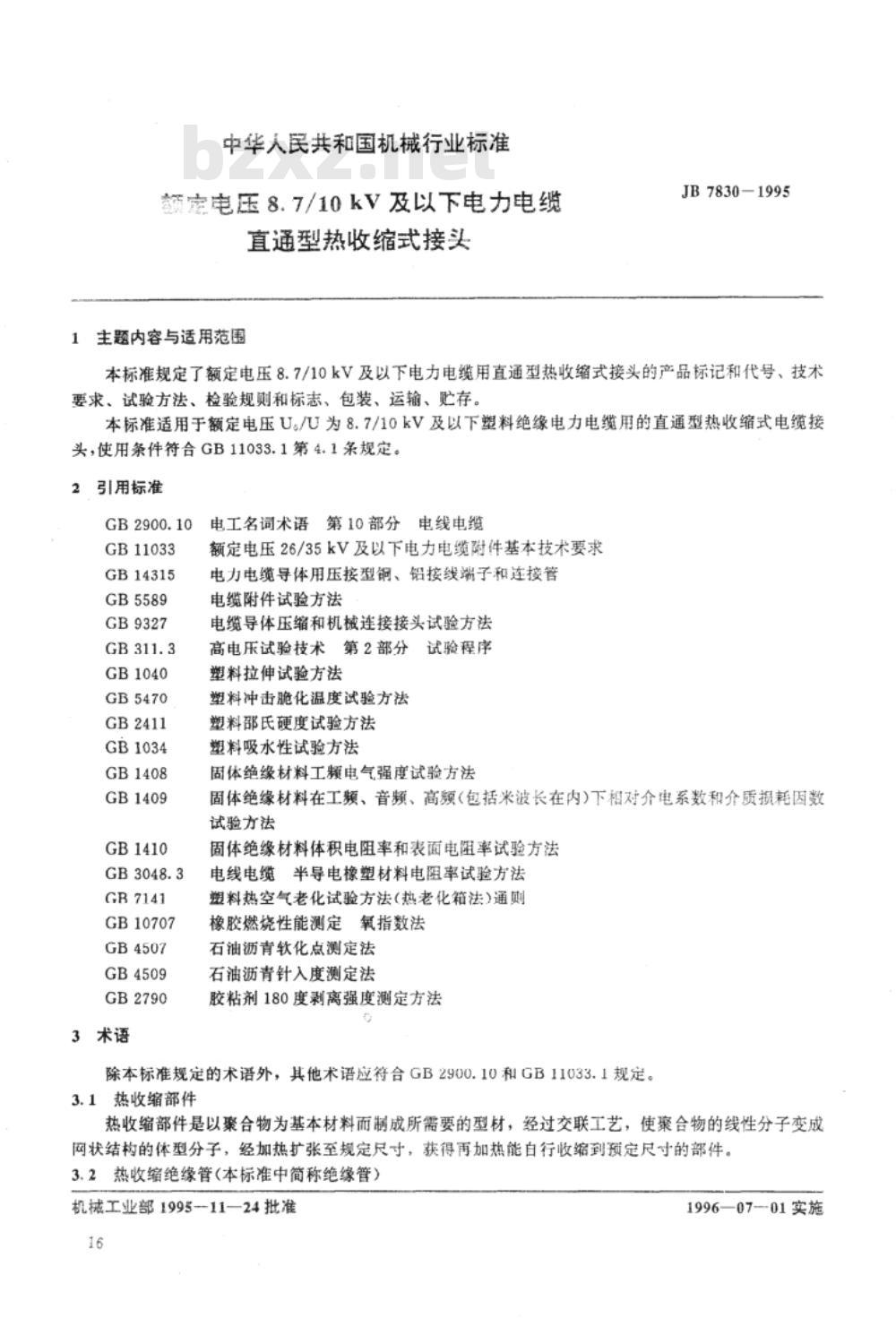

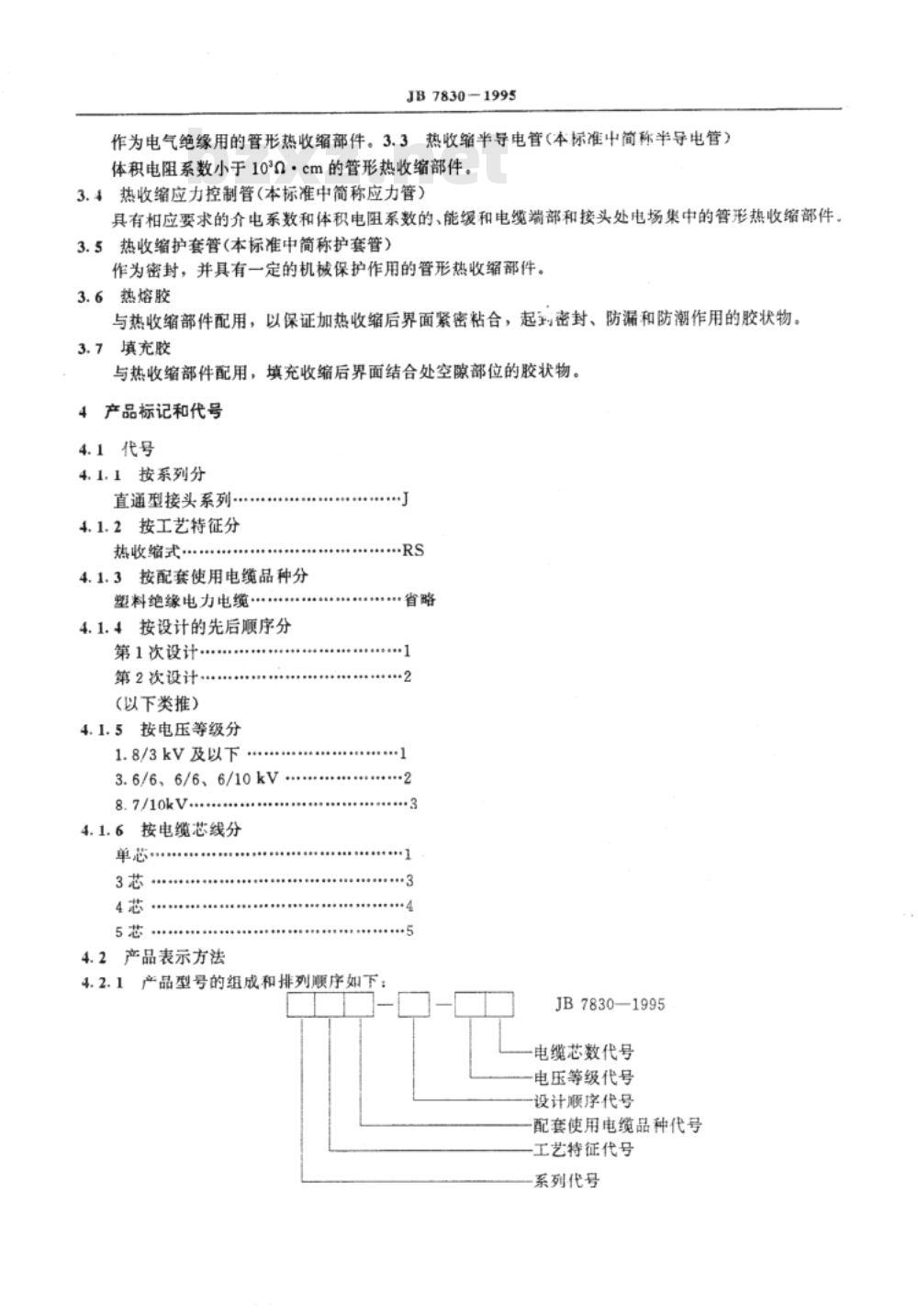

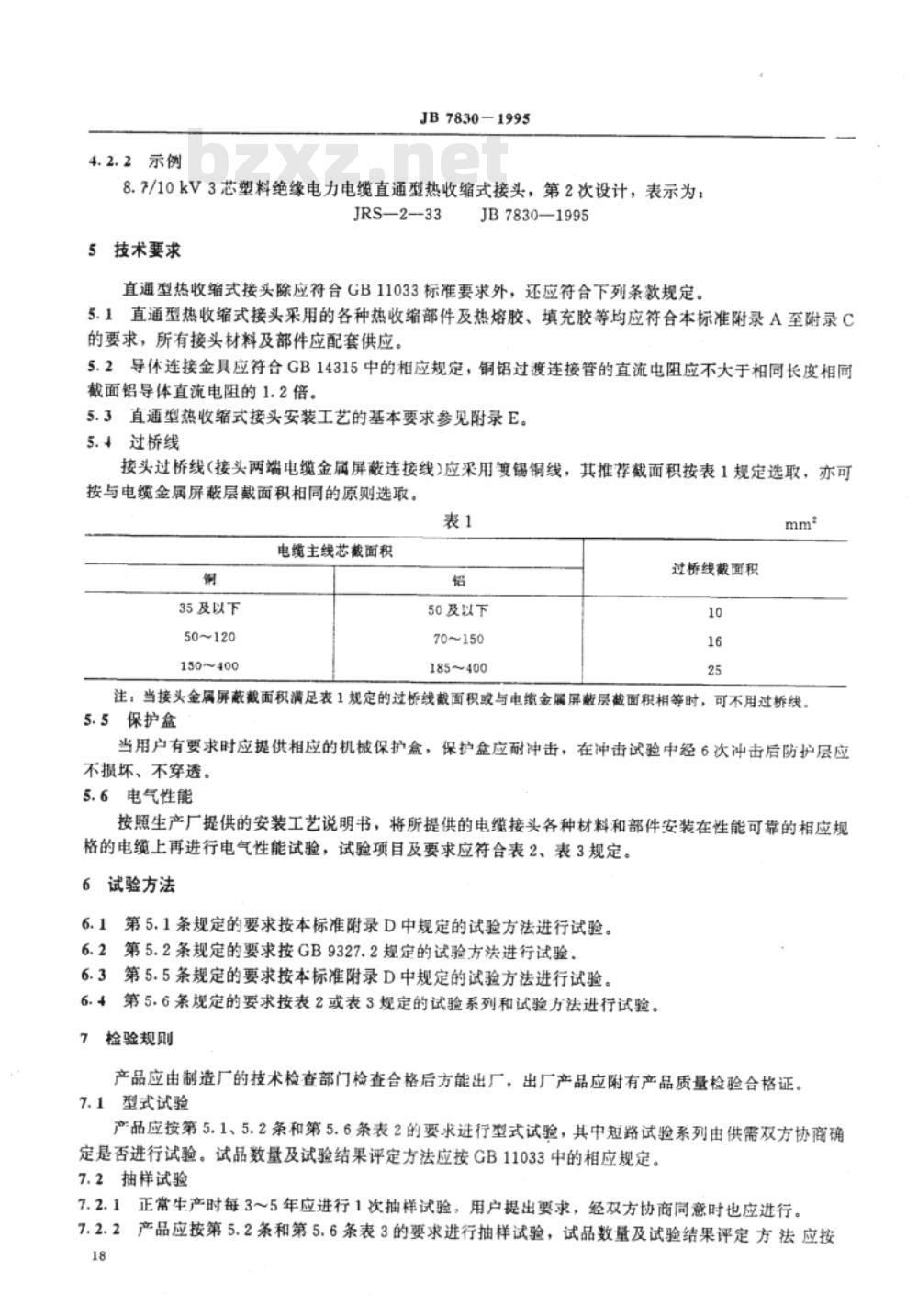

中华人民共和国机械行业标准 额定电压8.7/10kV及以下电力电缆直通型热收缩式接头 1 主题内容与适用范围 JB7830-1995 本标准规定了额定电压8.7/10kV及以下电力电缆用直通型热收缩式接头的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压U/U为8.7/10kV及以下塑料绝缘电力电缆用的直通型热收缩式电缆接头，使用条件符合GB11033.1第4.1条规定。 2 引用标准 GB2900.10、GB11033、GB14315、GB5589、GB9327、GB311.3、GB1040、GB5470、GB2411、GB1034、GB1408、GB1409、GB1410、GB3048.3、GR7141、GB10707、GB4507、GB4509、GB2790，以及电工名词术语第10部分：电线电缆额定电压26/35kV及以下电力电缆附件基本技术要求等。 3 术语 除本标准规定的术语外，其他术语应符合GB2900.10和GB11033.1规定。 3.1 热收缩部件：是以聚合物为基本材料而制成所需要的型材，经过交联工艺，使聚合物的线性分子变成网状结构的体型分子，经加热扩张至规定尺寸，获得再加热能自行收缩到预定尺寸的部件。 3.2 热收缩绝缘管（本标准中简称绝缘管）：作为电气绝缘用的管形热收缩部件。 3.3 热收缩半导电管（本标准中简称半导电管）：体积电阻系数小于 $10^n cdot cm$ 的管形热收缩部件。 3.4 热收缩应力控制管（本标准中简称应力管）：具有相应要求的介电系数和体积电阻系数的、能缓和电缆端部和接头处电场集中的管形热收缩部件。 3.5 热收缩护套管（本标准中简称护套管）：作为密封，并具有一定的机械保护作用的管形热收缩部件。 3.6 热熔胶：与热收缩部件配用，以保证加热收缩后界面紧密粘合，起到密封、防漏和防潮作用的胶状物。 3.7 填充胶：与热收缩部件配用，填充收缩后界面结合处空隙部位的胶状物。 机械工业部1995-11-24批准，1996-07-01实施。 4 产品标记和代号 4.1 代号 4.1.1 按系列分：直通型接头系列 4.1.2 按工艺特征分：热收缩式 4.1.3 按配套使用电缆品种分：塑料绝缘电力电缆 4.1.4 按设计的先后顺序分：第1次设计、第2次设计（以下类推） 4.1.5 按电压等级分：1.8/3kV及以下；3.6/6、6/6、6/10kV；8.7/10kV... 4.1.6 按电缆芯线分：单芯、3芯、4芯、5芯... 4.2 产品表示方法 4.2.1 产品型号的组成和排列顺序如下：系列代号、工艺特征代号、配套使用电缆品种代号、设计顺序代号、电压等级代号、电缆芯数代号。 4.2.2 示例：8.7/10kV3芯塑料绝缘电力电缆直通型热收缩式接头，第2次设计，表示为：JRS-2-33。 5 技术要求 直通型热收缩式接头除应符合GB11033标准要求外，还应符合下列条款规定。 5.1 直通型热收缩式接头采用的各种热收缩部件及热熔胶、填充胶等均应符合本标准附录A至附录C的要求，所有接头材料及部件应配套供应。 5.2 导体连接金具应符合GB14315中的相应规定，铜铝过渡连接管的直流电阻应不大于相同长度相同截面铝导体直流电阻的1.2倍。 5.3 直通型热收缩式接头安装工艺的基本要求参见附录E。 5.4 过桥线：接头过桥线（接头两端电缆金属屏蔽连接线）应采用锡铜线，其推荐截面积按表1规定选取，亦可按与电缆金属屏蔽层截面积相同的原则选取。 表1 过桥线截面积推荐值 | 电缆主线芯截面积 | 过桥线截面积 | | :--- | :--- | | 铝导体：35及以下 | 10 mm² | | 铝导体：50~120 | 16 mm² | | 铝导体：150~400 | 25 mm² | | 铜导体：50及以下 | (见原文) | | 铜导体：70~150 | (见原文) | | 铜导体：185~400 | (见原文) | 注：当接头金属屏蔽截面积满足表1规定的过桥线截面积或与电缆金属屏蔽层截面积相等时，可不用过桥线。
