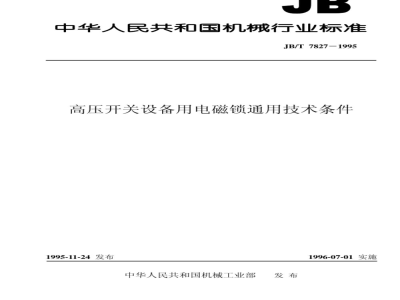

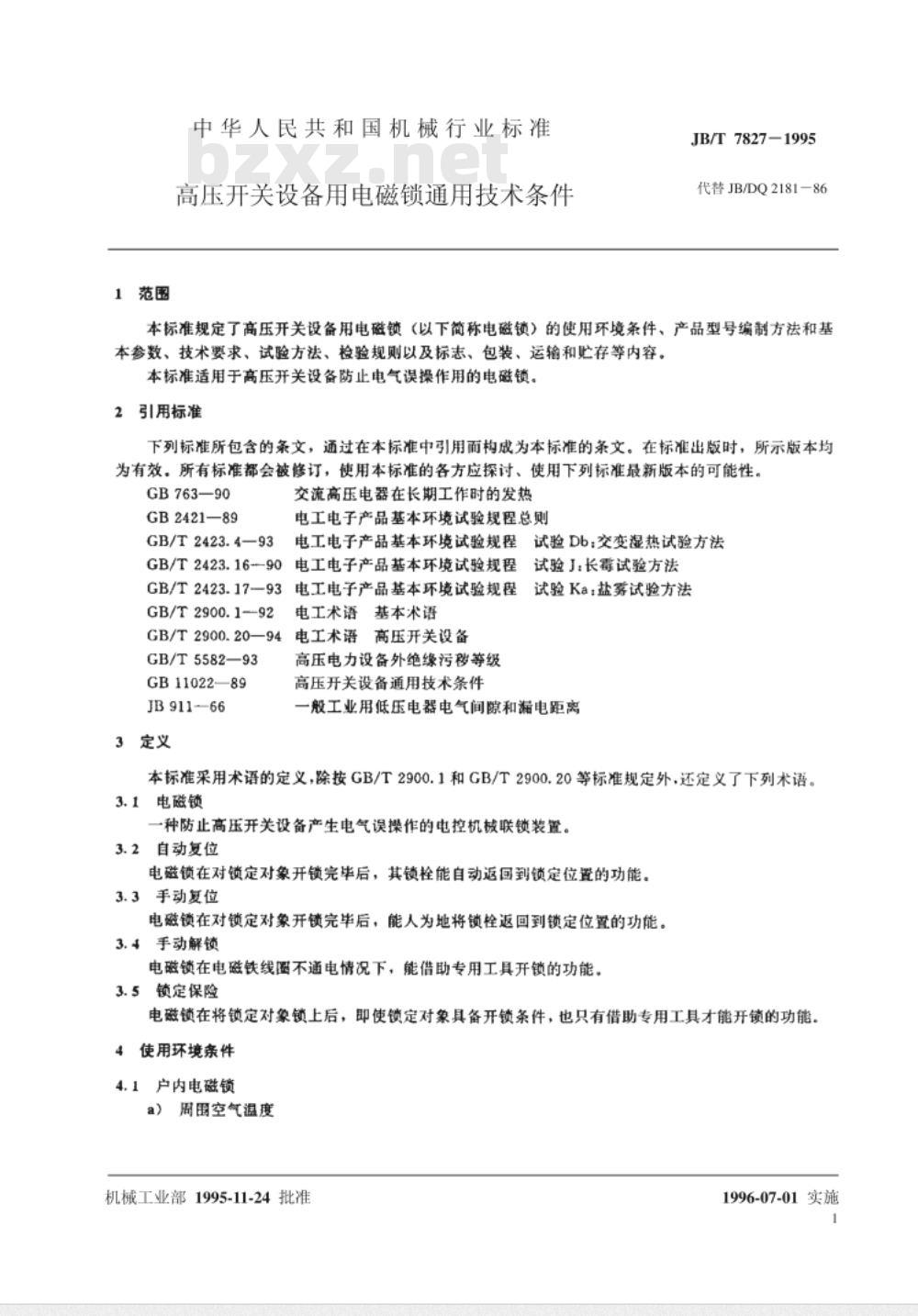

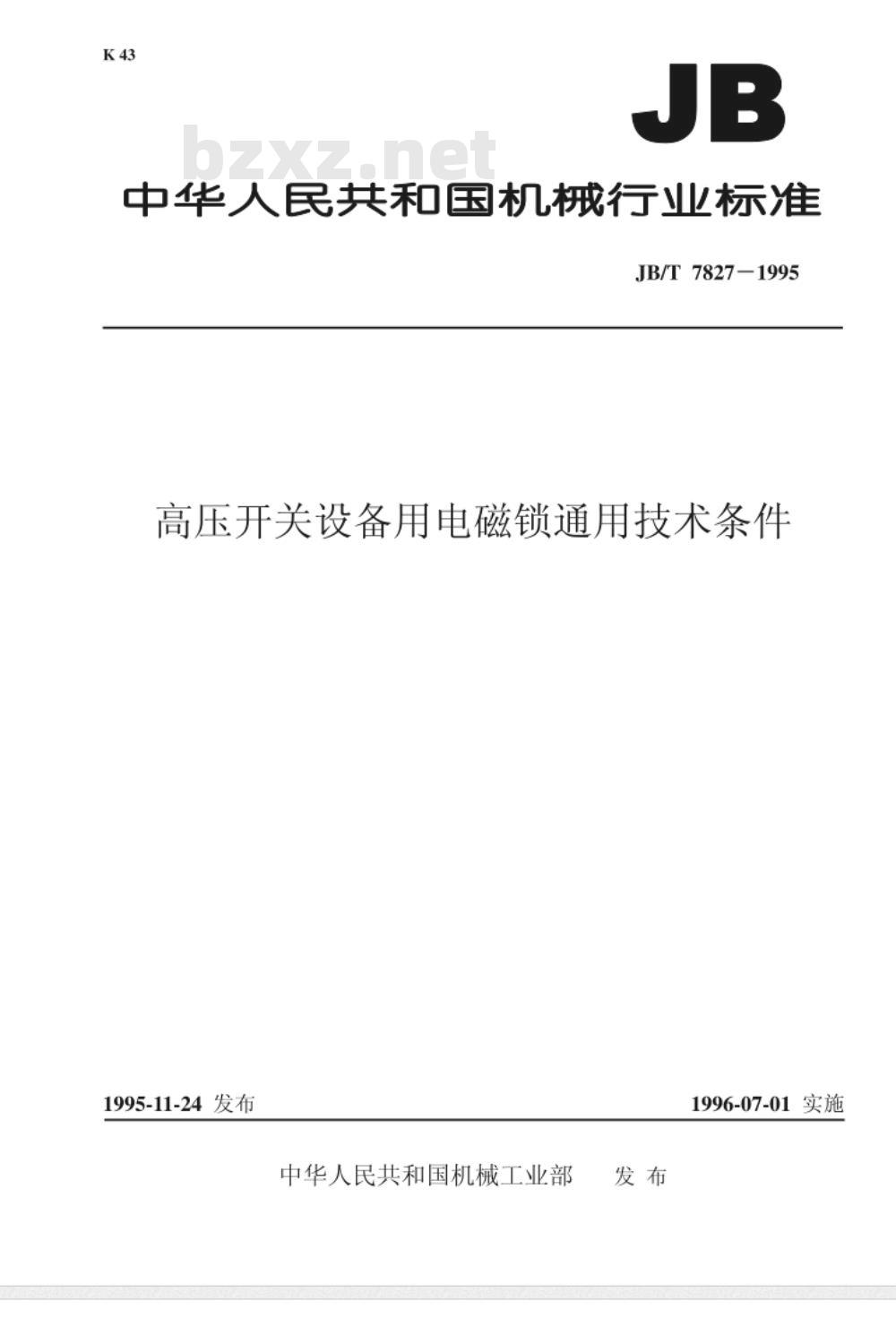

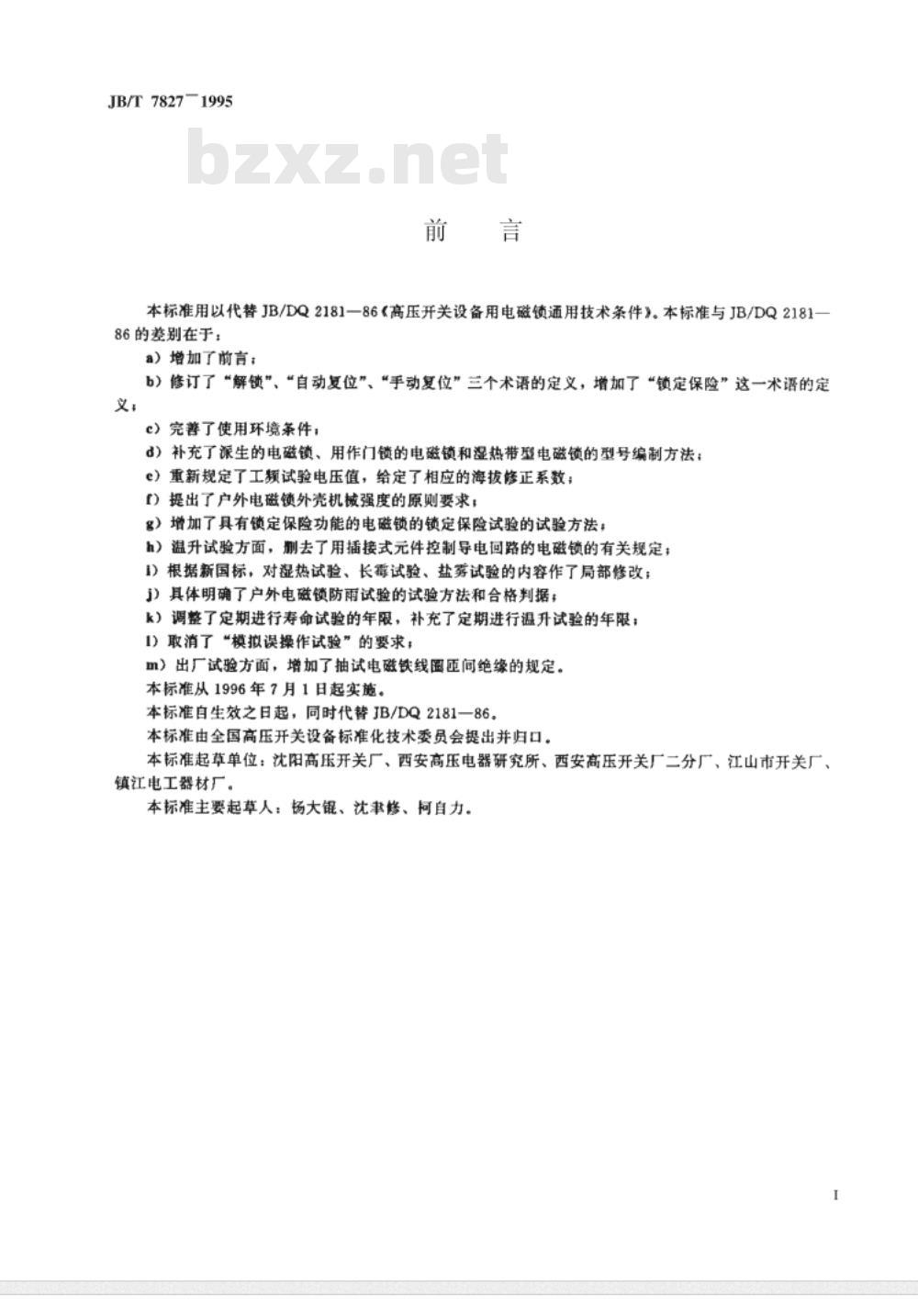

中华人民共和国机械行业标准 JB/T 7827-1995 高压开关设备用电磁锁通用技术条件 发布日期：1995-11-24 实施日期：1996-07-01 前言 本标准用以代替 JB/DQ2181-86《高压开关设备用电磁锁通用技术条件》。本标准与 JB/DQ2181-86 的差别在于： a) 增加了前言； b) 修订了“解锁”、“自动复位”、“手动复位”三个术语的定义，增加了“锁定保险”这一术语的定义； c) 完善了使用环境条件； d) 补充了派生的电磁锁、用作门锁的电磁锁和湿热带型电磁锁的型号编制方法； e) 重新规定了工频试验电压值，给定了相应的海拔修正系数； f) 提出了户外电磁锁外壳机械强度的原则要求； g) 增加了具有锁定保险功能的电磁锁的锁定保险试验的试验方法； h) 温升试验方面，删去了用插接式元件控制导电回路的电磁锁的有关规定； i) 根据新国标，对湿热试验、长霉试验、盐雾试验的内容作了局部修改； j) 明确了户外电磁锁防雨试验的试验方法和合格判据； k) 调整了定期进行寿命试验的年限，补充了定期进行温升试验的年限； l) 取消了“模拟误操作试验”的要求； m) 出厂试验方面，增加了抽试电磁铁线圈匝间绝缘的规定。 本标准自1996年7月1日起实施，同时代替 JB/DQ2181-86。本标准由全国高压开关设备标准化技术委员会提出并归口。 起草单位：沈阳高压开关厂、西安高压电器研究所、西安高压开关厂二分厂、江山市开关厂、镇江电工器材厂。 主要起草人：杨大锯、沈聿修、珂自力。 1 范围 本标准规定了高压开关设备用电磁锁（以下简称电磁锁）的使用环境条件、产品型号编制方法和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。本标准适用于高压开关设备防止电气误操作用的电磁锁。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。 GB 763—90 GB 2421—89 GB/T 2423.4—93 GB/T 2423.16-90 GB/T 2423.17—93 GB/T 2900.1—92 GB/T 2900.20—94 GB/T 5582—93 GB 11022—89 JB 911-66 3 定义 本标准采用术语的定义，除按 GB/T 2900.1 和 GB/T 2900.20 等标准规定外，还定义了下列术语： 3.1 电磁锁：一种防止高压开关设备产生电气误操作的电控机械联锁装置。 3.2 自动复位：电磁锁在对锁定对象开锁完毕后，其锁栓能自动返回到锁定位置的功能。 3.3 手动复位：电磁锁在对锁定对象开锁完毕后，能人为地将锁栓返回到锁定位置的功能。 3.4 手动解锁：电磁锁在电磁铁线圈不通电情况下，能借助专用工具开锁的功能。 3.5 锁定保险：电磁锁在将锁定对象锁上后，即使锁定对象具备开锁条件，也只有借助专用工具才能开锁的功能。 4 使用环境条件 4.1 户内电磁锁 a) 周围空气温度：上限 +40℃；下限一般地区 -10℃，高寒地区 -25℃。 b) 海拔：分为 1000m、2000m、3000m。 c) 湿度：推荐采用的相对湿度：日平均值不大于 95%，月平均值不大于 90%。在高湿度期内温度急降时，可能存在凝露。 d) 空气污移等级：为 GB/T 5582 中的 0 级、I 级或 II 级，具体等级由产品技术条件规定。 e) 无经常性的剧烈振动。 4.2 户外电磁锁 a) 周围空气温度：上限 +40℃；下限一般地区 -30℃，高寒地区 -40℃。 b) 海拔：分为 1000m、2000m、3000m。 c) 湿度：应考虑凝露或雨的影响。 d) 空气污移等级：为 GB/T 5582 中的 I 级、II 级或 III 级，具体等级由产品技术条件规定。 5 产品型号编制方法和基本参数 5.1 产品型号编制方法
