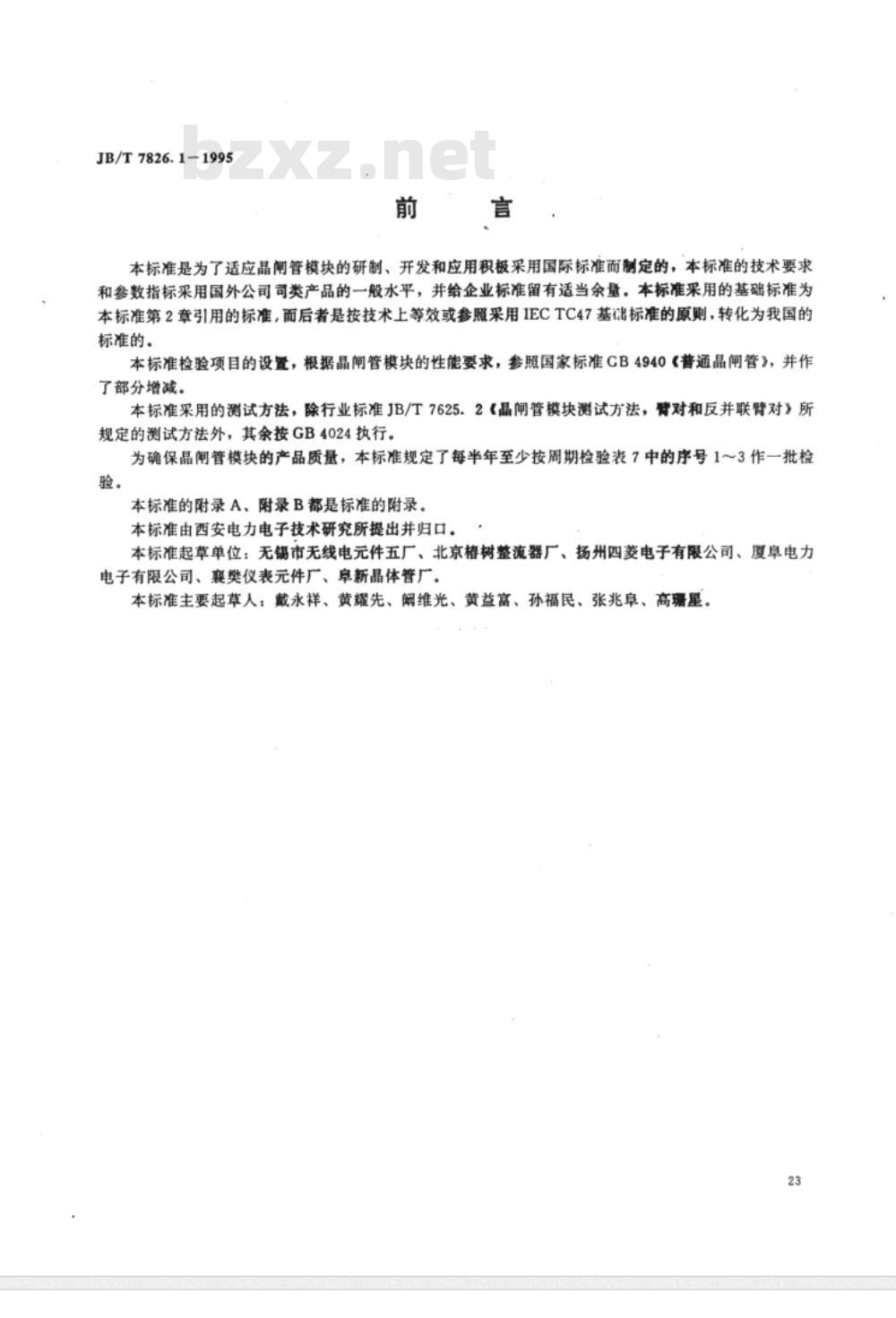

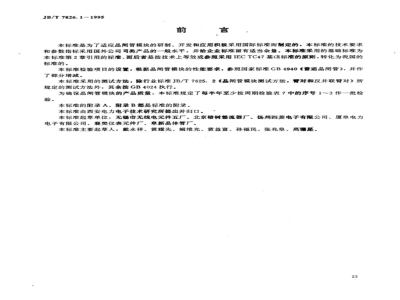

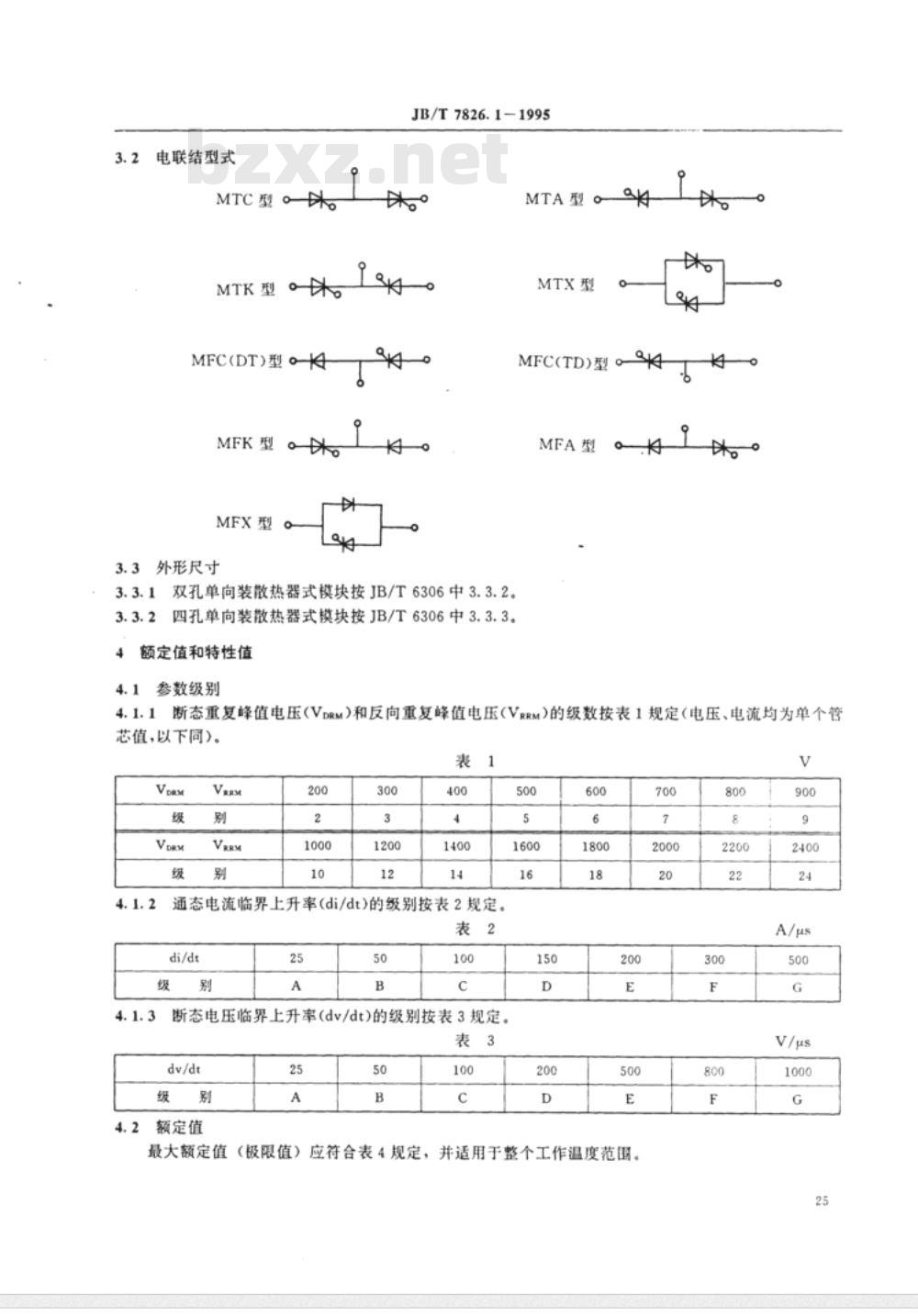

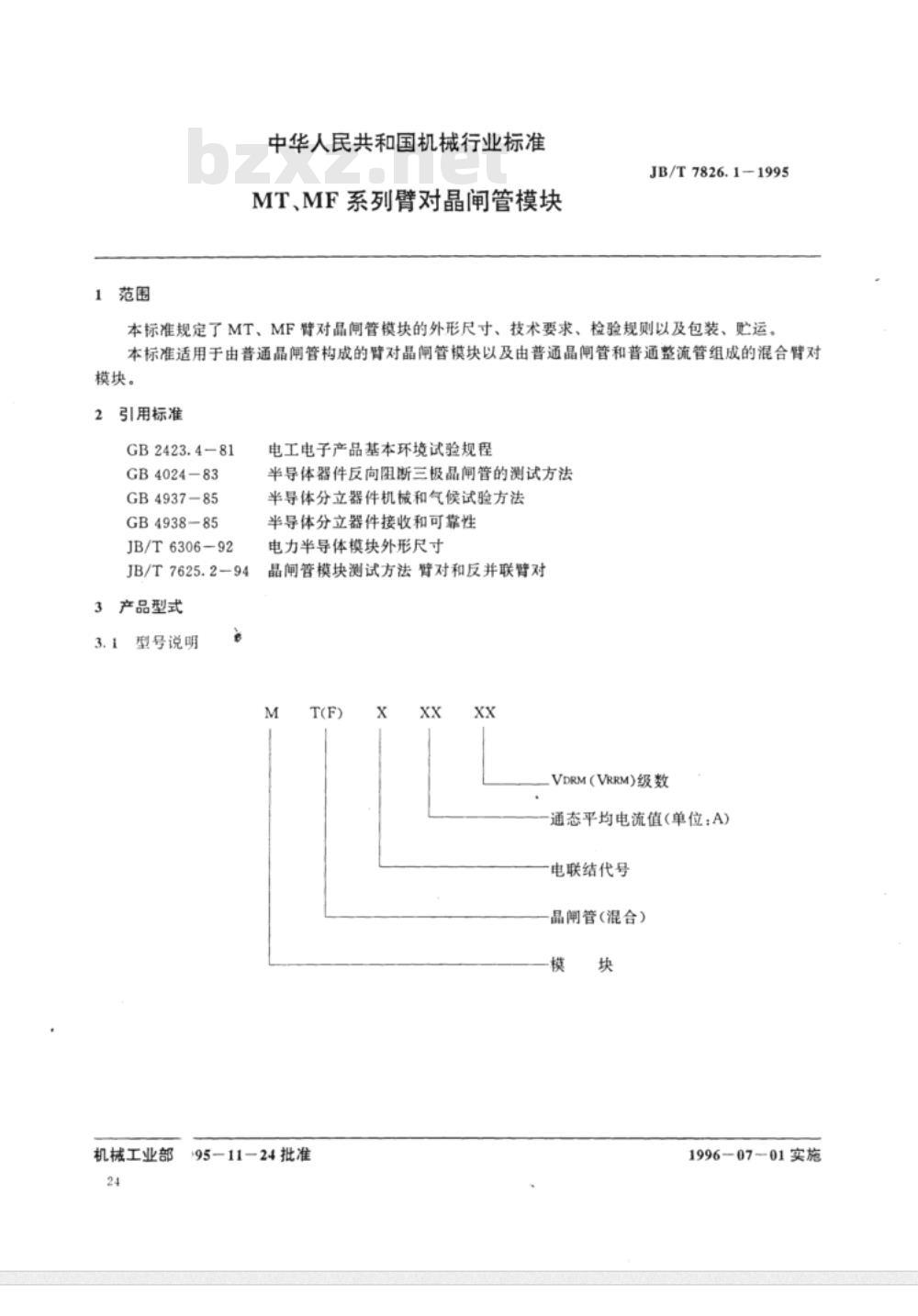

JB/T7826.1-1995 前言 本标准是为了适应晶闸管模块的研制、开发和应用积极采用国际标准而制定的。本标准的技术要求和参数指标采用国外公司类似产品的一般水平，并给企业标准留有适当余量。本标准使用的基础标准为本标准第2章引用的标准，而后者是按技术上等效或参照采用IECTC47基础标准的原则转化为我国标准的。 本标准检验项目的设置，根据晶闸管模块的性能要求，参照国家标准GB4940《普通晶闸管》，并作了部分增减。 本标准采用的测试方法，除行业标准JB/T7625.2《晶闸管模块测试方法，臂对和反并联臂对》所规定的测试方法外，其余按GB4024执行。为确保晶闸管模块的产品质量，本标准规定了每半年至少按周期检验表7中的序号1～3作一批检验。 本标准的附录A、附录B都是标准的附录。本标准由西安电力电子技术研究所提出并归口。本标准起草单位：无锡市无线电元件五厂、北京椿树整流器厂、扬州四菱电子有限公司、厦阜电力电子有限公司、襄樊仪表元件厂、阜新晶体管厂。本标准主要起草人：戴永祥、黄耀先、阙维光、黄益富、孙福民、张兆阜、高珊星。 1 范围 本标准规定了MT、MF系列臂对晶闸管模块的外形尺寸、技术要求、检验规则以及包装、贮运。本标准适用于由普通晶闸管构成的臂对晶闸管模块以及由普通晶闸管和普通整流管组成的混合臂对模块。 2 引用标准 GB2423.4-81 电工电子产品基本环境试验规程 GB4024-83 半导体器件反向阻断三极晶闸管的测试方法 GB4937-85 半导体分立器件机械和气候试验方法 GB4938-85 半导体分立器件接收和可靠性 JB/T6306—92 电力半导体模块外形尺寸 JB/T7625.2-94 晶闸管模块测试方法，臂对和反并联臂对 3 产品型式 3.1 型号说明 电联结代号包括：MTC型、MTK型、MFC(DT)型、MFA型、MFA型、MFK型、MFX型。 3.2 外形尺寸 双孔单向装散热器式模块按JB/T6306中3.3.2执行。 四孔单向装散热器式模块按JB/T6306中3.3.3执行。 4 额定值和特性值 4.1 参数级别 4.1.1 断态重复峰值电压（VDRM）和反向重复峰值电压（VRRM）的级数按表1规定（电压、电流均为单个管芯值，以下同）。 表1：VDRM/VRRM 级数与电压值 级数：2, 3, 4, 10, 12, 14, 16, 18, 20, 22, 24 对应电压值(V)：200, 300, 400, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400 4.1.2 通态电流临界上升率(di/dt)的级别按表2规定。 表2：di/dt 级别 级别A：25A 级别B：50A 级别C：100A 4.1.3 断态电压临界上升率(dv/dt)的级别按表3规定。 表3：dv/dt 级别 级别A：25V/μs 级别B：50V/μs 级别C：100V/μs 级别D：500V/μs 级别E：1000V/μs 级别F：2000V/μs 4.2 最大额定值（极限值）应符合表4规定，并适用于整个工作温度范围。
