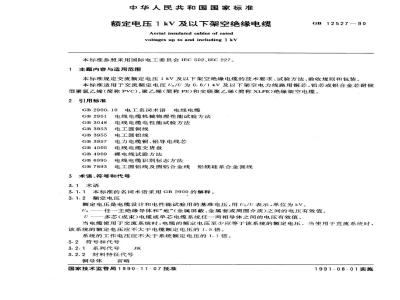

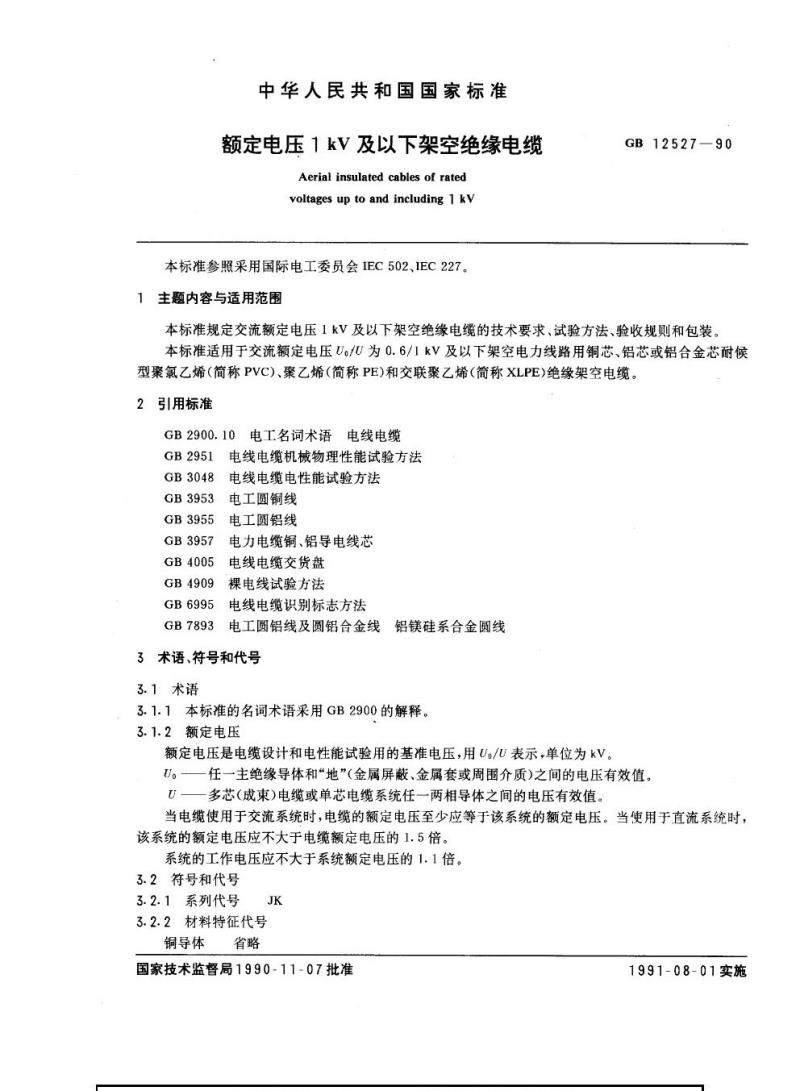

中华人民共和国国家标准
额定电压1kV及以下架空绝缘电缆
Aerial insulated cables of rated voltages up to and including 1 kV
GB12527-90

本标准参照采用IEC502、IEC227。

1 主题内容与适用范围
本标准规定交流额定电压1kV及以下架空绝缘电缆的技术要求、试验方法、验收规则和包装。本标准适用于交流额定电压Uo/U为0.6/1kV及以下架空电力线路用铜芯、铝芯或铝合金芯耐候型聚氯乙烯(PVC)、聚乙烯(PE)和交联聚乙烯(XLPE)绝缘架空电缆。

2 引用标准
GB2900.10 电工名词术语-电线电缆
GB2951 电线电缆机械物理性能试验方法
GB3048 电线电缆电性能试验方法
GB3953 电工圆铜线
GB3955 电工圆铝线
GB3957 电力电缆铜、铝导电线芯
GB4005 电线电缆交货盘
GB4909 裸电线试验方法
GB6995 电线电缆识别标志方法
GB7893 电工圆铝线及圆铝合金线

3 术语、符号和代号
3.1 术语
3.1.1 本标准的名词术语采用GB2900的解释。
3.1.2 额定电压
额定电压是电缆设计和电性能试验用的基准电压，用Uo/U表示，单位为kV。任一主绝缘导体与“地”（金属屏蔽、金属套或周围介质）之间的电压有效值。多芯（成束）电缆或单芯电缆系统任一两相导体之间的电压有效值。免费标准bzxz.net
当电缆用于交流系统时，电缆的额定电压至少应等于系统额定电压；用于直流系统时，系统额定电压不得大于电缆额定电压的1.5倍，系统工作电压不得大于系统额定电压的1.1倍。

3.2 符号和代号
3.2.1 系列代号：JK
3.2.2 材料特征代号：铜导体、铝导体(L)、铝合金导体(LH)、聚氯乙烯绝缘(PVC)、聚乙烯绝缘(PE)、交联聚乙烯绝缘(XLPE)。

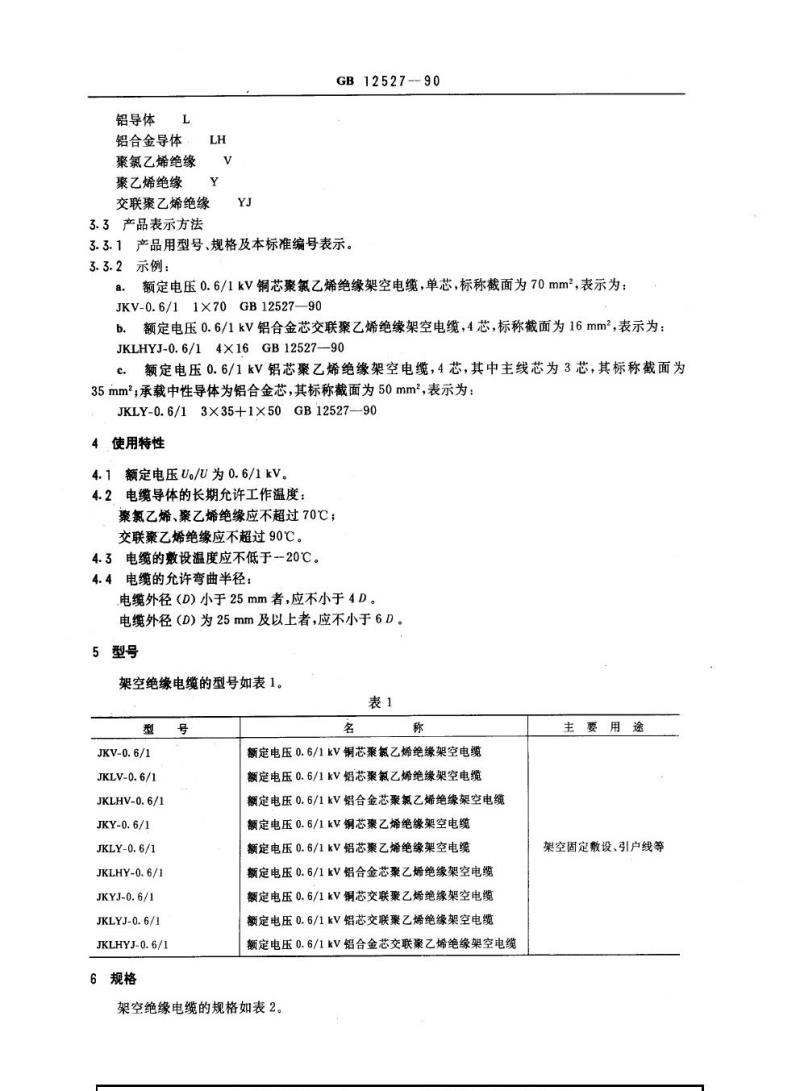

3.3 产品表示方法
产品型号、规格及标准编号表示。
示例：
a. 额定电压0.6/1kV铜芯聚氯乙烯绝缘架空电缆，单芯，标称截面70mm²，表示为：JKV-0.6/11X70GB12527-90。
b. 额定电压0.6/1kV铝合金芯交联聚乙烯绝缘架空电缆，4芯，标称截面16mm²，表示为：JKLHYJ-0.6/14X16GB12527-90。
c. 额定电压0.6/1kV铝芯聚乙烯绝缘架空电缆，4芯，其中主线芯3芯，标称截面35mm²；承载中性导体铝合金芯，标称截面50mm²，表示为：JKLY-0.6/13X35+1×50GB12527-90。

4 使用特性
4.1 额定电压Uo/U为0.6/1kV。
4.2 电缆导体长期允许工作温度：PVC、PE绝缘不超过70℃；XLPE绝缘不超过90℃。
4.3 电缆敷设温度不低于-20℃。
4.4 电缆允许弯曲半径：
- 电缆外径(D)小于25mm者，不小于4D。
- 电缆外径(D)≥25mm者，不小于6D。

5 型号
架空绝缘电缆型号如表1：JKV-0.6/1、JKLV-0.6/1、JKLHV-0.6/1、JKY-0.6/1、JKLY-0.6/1、JKLHY-0.6/1、JKYJ-0.6/1、JKLYJ-0.6/1、JKLHYJ-0.6/1。

6 规格

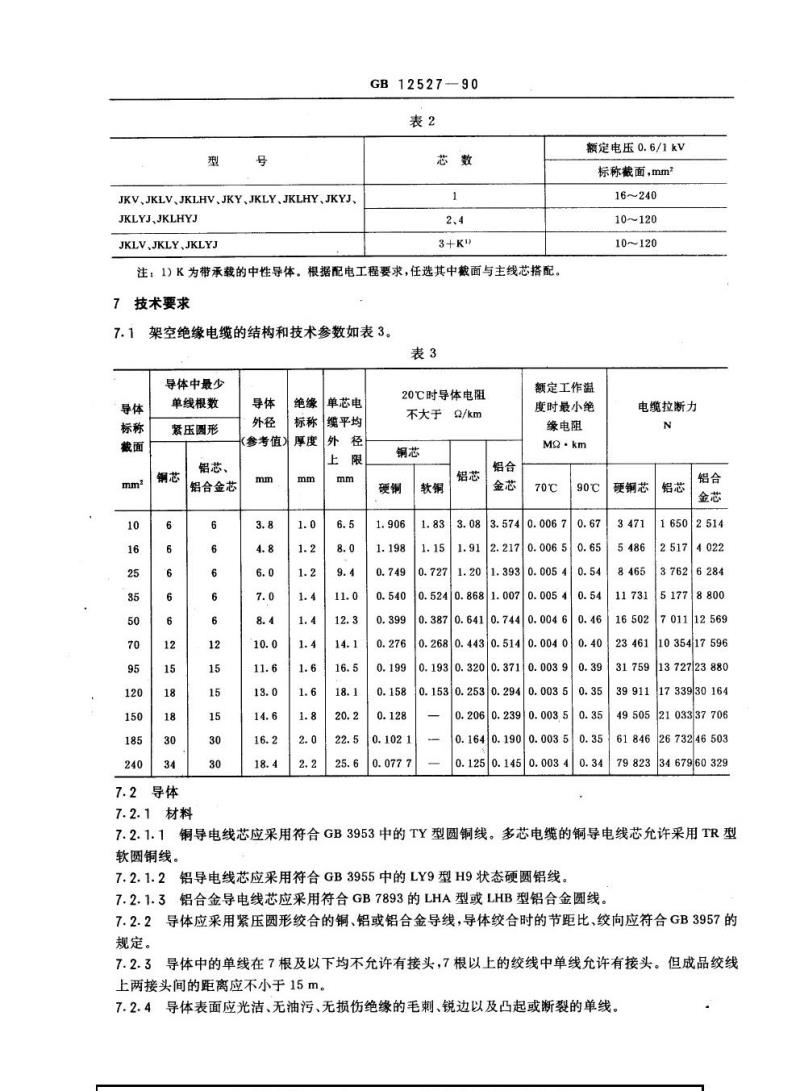

架空绝缘电缆规格如表2，包括铜芯、铝芯、铝合金芯PVC、PE及XLPE绝缘架空电缆，主要用途为架空固定敷设及引户线等。
注：1) K为带承载的中性导体，可根据配电工程要求选择截面与主线芯搭配。

7 技术要求
架空绝缘电缆的结构和技术参数如表3，导体最少标称截面从10mm²到240mm²，单线根数为紧压圆形铜芯或铝芯，具体参数按标准规定。
