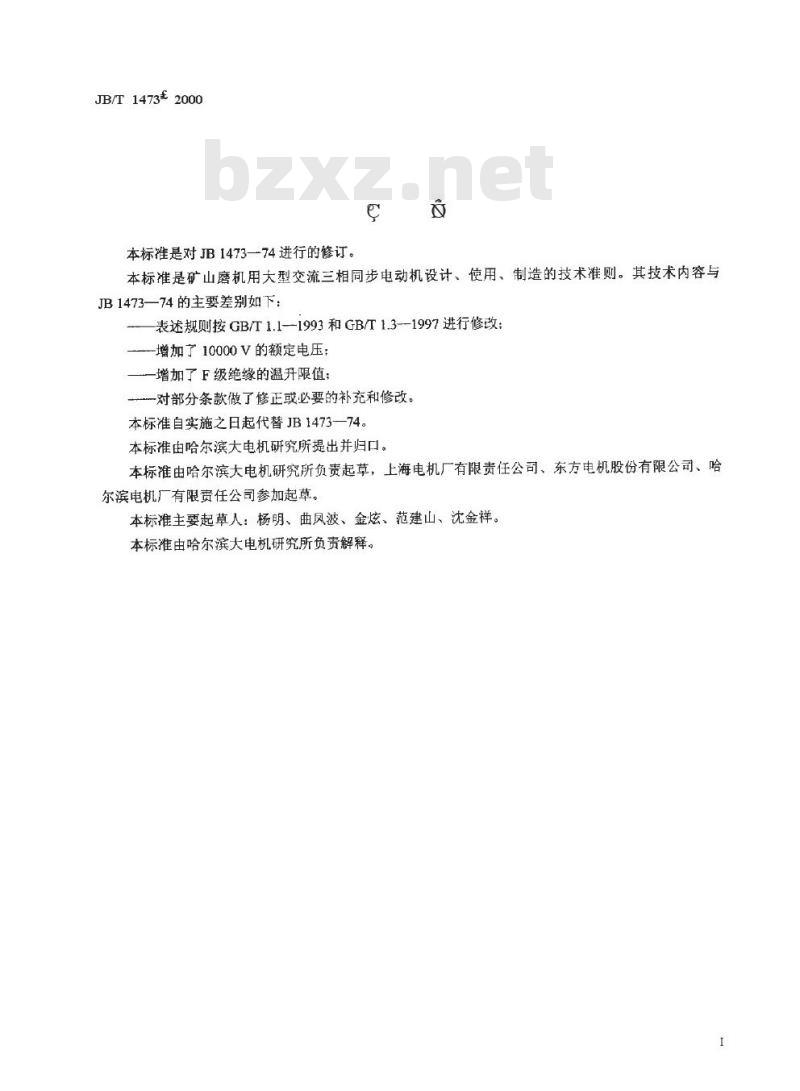

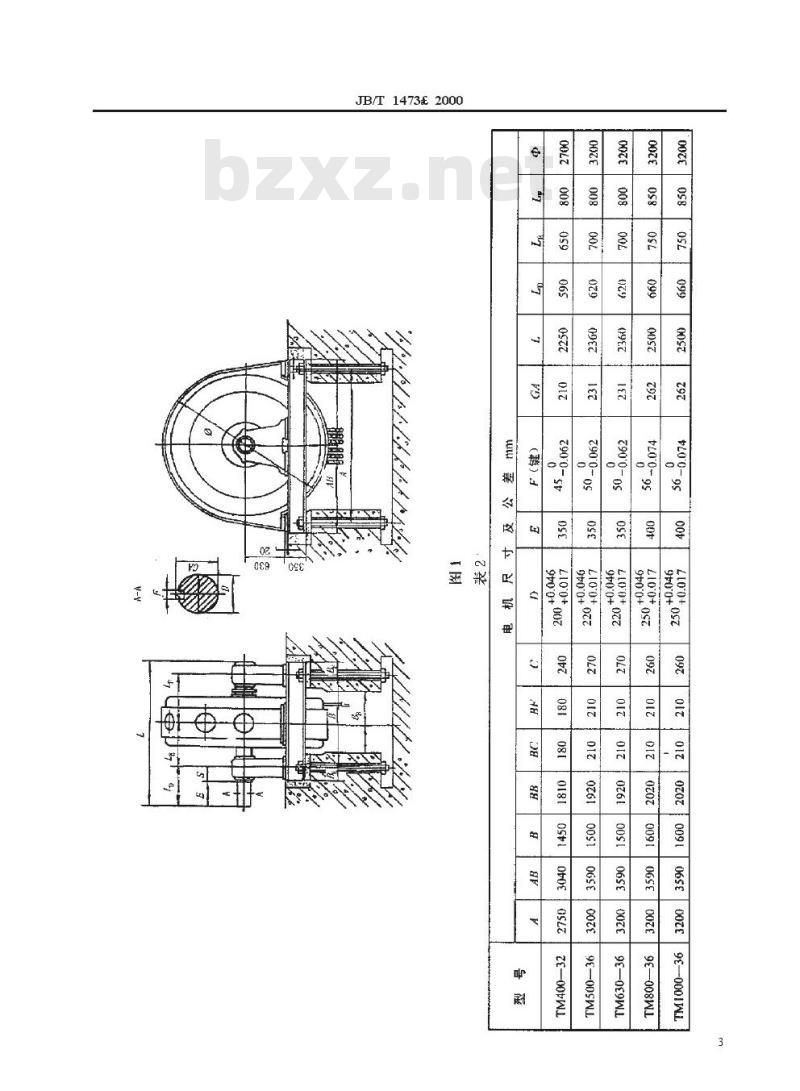

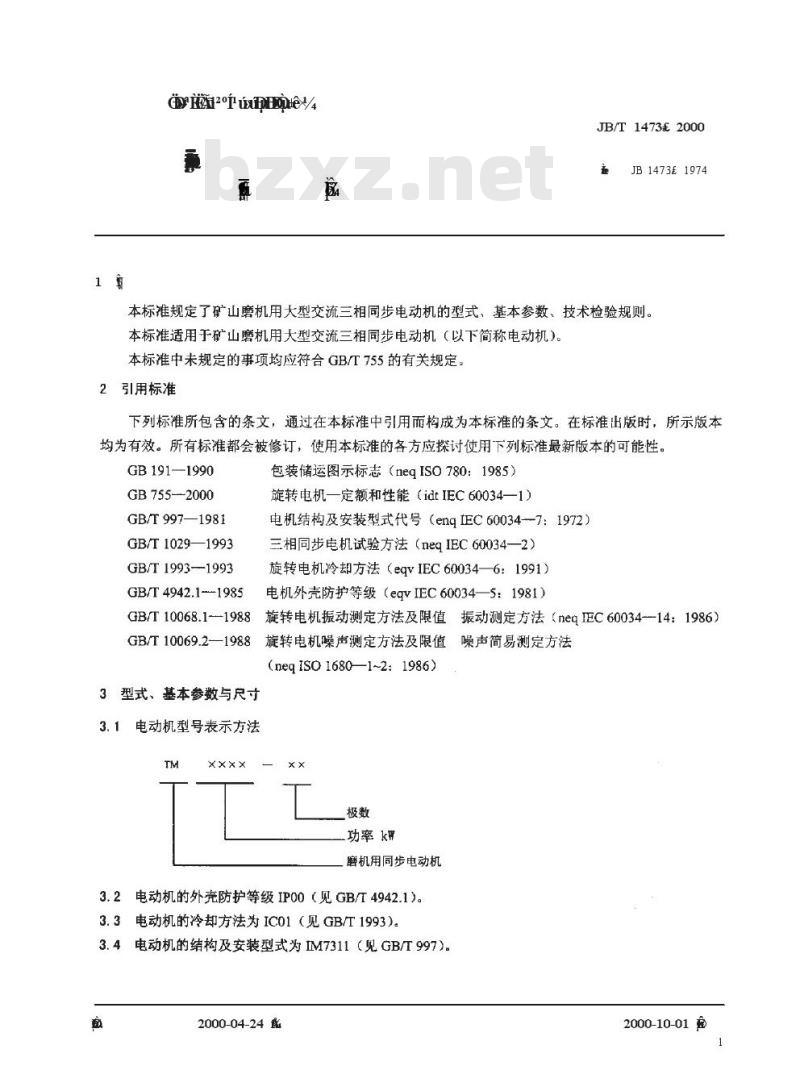

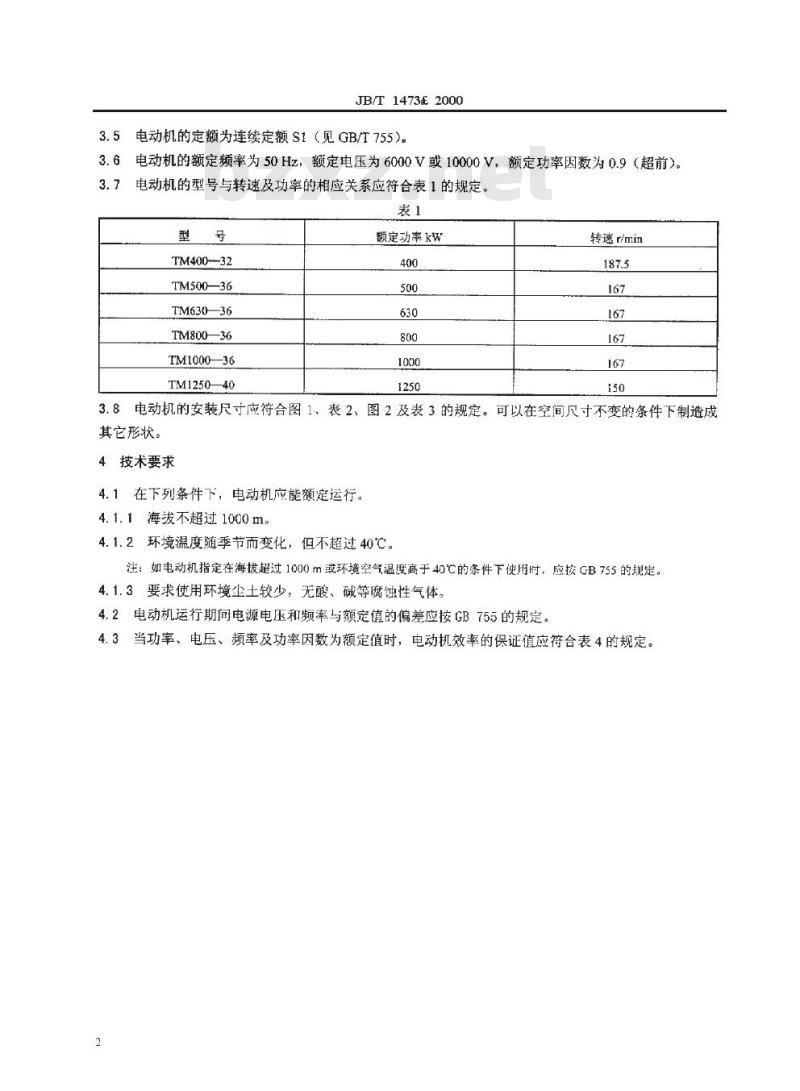

中华人民共和国机械行业标准 JB/T 1473-2000 本标准是对 JB 1473—74 进行的修订。本标准是矿山磨机用大型交流三相同步电动机设计、使用、制造的技术准则。其技术内容与 JB 1473—74 的主要差别如下： — 表述规则按 GB/T 1.1—1993 和 GB/T 1.3—1997 进行修改； — 增加了 10000V 的额定电压； — 增加了 F 级绝缘的温升限值； — 对部分条款做了修正或必要的补充和修改。 本标准自实施之日起代替 JB 1473—74。本标准由哈尔滨大电机研究所提出并归口。本标准由哈尔滨大电机研究所负责起草，上海电机厂有限责任公司、东方电机股份有限公司、哈尔滨电机厂有限责任公司参加起草。本标准主要起草人：杨明、曲凤波、金炫、范建山、沈金祥。本标准由哈尔滨大电机研究所负责解释。 1 范围 本标准规定了矿山磨机用大型交流三相同步电动机的型式、基本参数、技术检验规则。本标准适用于矿山磨机用大型交流三相同步电动机（以下简称电动机）。本标准中未规定的事项均应符合 GB/T 755 的有关规定。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—1990 包装储运图示标志 GB 755—2000 旋转电机—定额和性能 GB/T 997—1981 电机结构及安装型式代号 GB/T 1029—1993 三相同步电机试验方法 GB/T 1993—1993 旋转电机冷却方法 GB/T 4942.1—1985 电机外壳防护等级 GB/T 10068.1—1988 旋转电机振动测定方法及限值 GB/T 10069.2—1988 旋转电机噪声测定方法及限值 3 型式、基本参数与尺寸 3.1 电动机型号表示方法：TM X × x × x × x（其中极数、功率 kW 为变量） 3.2 电动机的外壳防护等级为 IP00（见 GB/T 4942.1）。 3.3 电动机的冷却方法为 IC01（见 GB/T 1993）。 3.4 电动机的结构及安装型式为 IM7311（见 GB/T 997）。 3.5 电动机的定额为连续定额 S1（见 GB/T 755）。 3.6 电动机的额定频率为 50Hz，额定电压为 6000V 或 10000V，额定功率因数为 0.9（超前）。 3.7 电动机的型号与转速及功率的相应关系应符合表 1 的规定。 表 1 电动机型号、额定功率及转速对照表 型号 | 额定功率 (kW) | 转速 (r/min) ---|---|--- TM400—32 | 400 | 187.5 TM500—36 | 500 | 167 TM630—36 | 630 | 167 TM800—36 | 800 | 167 TM1000—36 | 1000 | 167 TM1250—40 | 1250 | 150 3.8 电动机的安装尺寸应符合图 1、表 2、图 2 及表 3 的规定。可以在空间尺寸不变的条件下制造成其它形状。 4 技术要求 4.1 在下列条件下，电动机应能额定运行： 4.1.1 海拔不超过 1000m。 4.1.2 环境温度随季节而变化，但不超过 40℃。注：如电动机指定在海拔超过 1000m 或环境空气温度高于 40℃ 的条件下使用时，应按 GB 755 的规定。 4.1.3 要求使用环境尘土较少，无酸、碱等腐蚀性气体。 4.2 电动机运行期间电源电压和频率与额定值的偏差应按 GB 755 的规定。 4.3 当功率、电压、频率及功率因数为额定值时，电动机效率的保证值应符合表 4 的规定。
