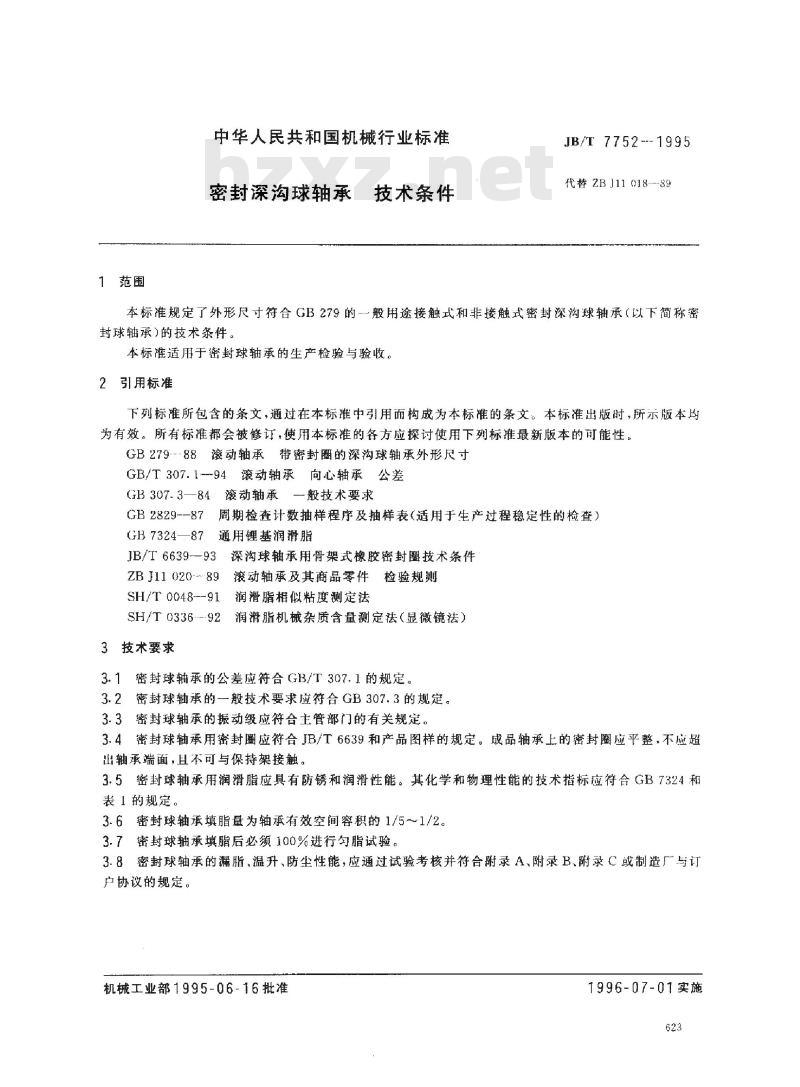

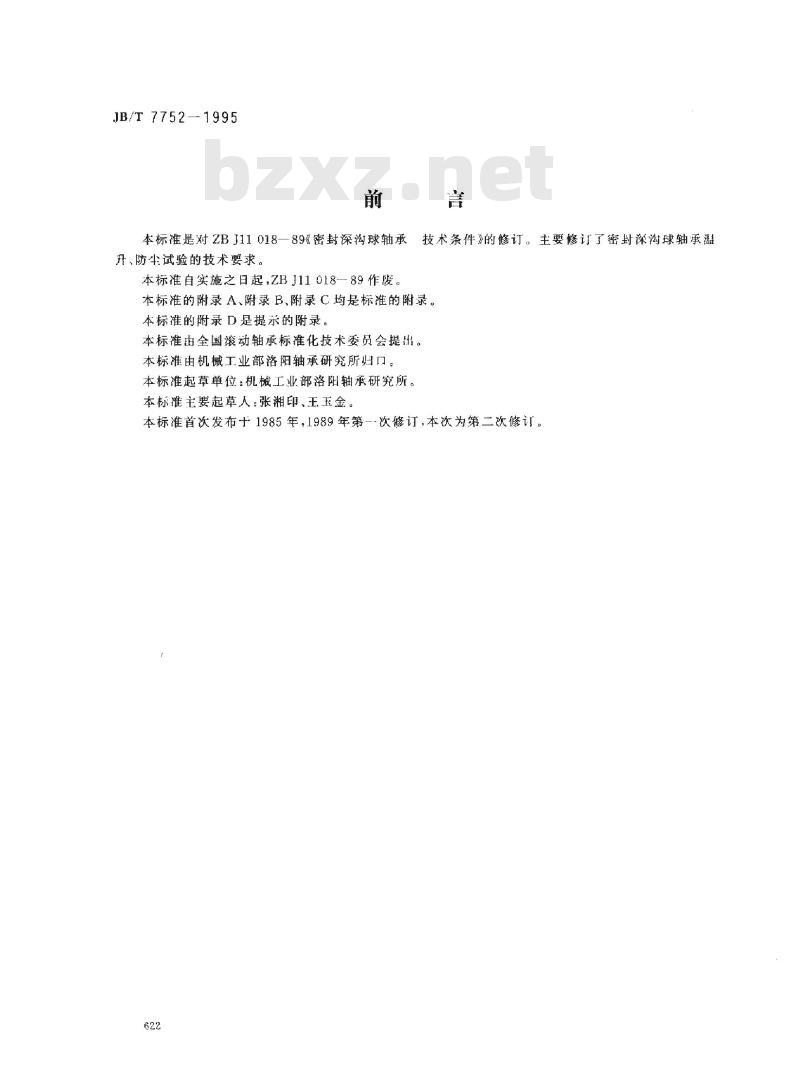

JB/T 7752 -1995 本标准是对ZBJ11018-89《密封深沟球轴承的防尘试验的技术要求》的修订。本标准自实施之日起，ZBJ11018-89作废。 本标准的修订，主要修订了密封深沟球轴承的技术条件。本标准的附录A、附录B、附录C均是标准的附录，附录D是提示的附录。 本标准由全国滚动轴承标准化技术委员会提出。本标准由机械工业部洛阳轴承研究所归口。本标准起草单位：机械工业部洛阳轴承研究所。本标准主要起草人：张湘印、王玉金。本标准首次发布于1985年，1989年第一次修订，本次为第二次修订。 1 范围 中华人民共和国机械行业标准 技术条件 密封深沟球轴承 JB/T 7752 - 1995 代替 2BJ11018—89 本标准规定了外形尺寸符合GB279的般用途接触式和非接触式密封深沟球轴承（以下简称密封球轴承）的技术条件。 本标准适用于密封球轴承的生产检验与验收。 2 引用标准 下列标准所包含的条文，通过在本标中引用而构成为本标准的条文。本标准出版时，所示版本为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB27988 滚动轴承带密封圈的深沟球轴承外形尺寸 GB/T 307.1—94 滚动轴承向心轴承公差 GB307.3—84 滚动轴承般技术要求 GB2829—87 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB7324—87 通用锂基润滑脂 JB/T6639—93 深沟球轴承用骨架式橡胶密封圈技术条件 ZBJ11020-89 滚动轴承及其商品零件检验规则 SH/T0048-91 润滑脂相似粘度测定法 SH/T0336-92 润滑脂机械杂质含量测定法（显微镜法） 3 技术要求 3.1 密封球轴承的公差应符合GB/T307.1的规定。 3.2 密封球轴承的一般技术要求应符合GB307.3的规定。 3.3 密封球轴承的振动级应符合主管部门的有关规定。 3.4 密封球轴承用密封圈应符合JB/T6639和产品图样的规定：成品轴承上的密封圈应平整，不应超出轴承端面，且不可与保持架接触。 3.5 密封球轴承用润滑脂应具有防锈和润滑性能。其化学和物理性能的技术指标应符合GB7324和表1的规定。 3.6 密封球轴承填脂量为轴承有效空间容积的1/5～1/2。 3.7 密封球轴承填脂后必须100%进行匀脂试验。 3.8 密封球轴承的漏脂、温升、防尘性能，应通过试验考核并符合附录A、附录B、附录C或制造与订户协议的规定。 （机械工业部批准：1995-06-16；实施：1996-07-01） 4 检验方法 4.1 密封球轴承的外径尺寸公差和振动级必须在密封后检查。 4.1.1 接触式密封球轴承的游隙在密封前检查。 4.1.2 非接触式密封球轴承的游隙可在密封前或密封检查，若有争议，以密封前检查的游隙值为准。 4.2 密封球轴承的振动检查方法应符合主管部门的有关规定。 4.3 密封球轴承的填脂量，用轴承填脂前后质量差确定。 4.4 检验规则按ZBJ11020的规定。 4.5 密封球轴承的漏脂、温升、防尘性能的试验考核，按GB2829的规定、取不合格质量水平RQ1、判别水平、次抽样方案、样本大小为8的方法进行。 表1：润滑脂机械杂质含量和相似粘度 | 轴承内径 (d_in/mm) | 10 um以下 | 10 um以上 | 25 um以上 | |---------------------|-------------|-------------|------------| | 10 | 1000 | 500 | 不超 | | 20 | 18000 | 18000 | 不超 | | 30 | | | | | 40 | | | | | 50 | | | | 4.1.3 接触式密封球轴承的游隙： - 试验方温: 75 ± m - 试验载荷: 轴向 (直径系列0: 69, 78, 147, 245, 314, 431 N; 直径系列2.3: 98, 196, 291, 392, 490, 588 N) - 径向: (直径系列0: 0, 0, 0, 0, 0, 0 N) - 试验转速: 轴承极限转速的30% 4.2 非接触式密封球轴承的游隙： - 可在密封前或密封后检查。 5 标志和包装 5.1 密封球轴承标志应符合产品图样的规定。 5.2 密封球轴承的防锈包装应符合GB307.3的规定。 附录A（标准的附录） 漏脂试验技术要求（按表A1） 表A1：漏脂试验技术要求 | 轴承内径 (d_in/mm) | 10 | 20 | 30 | 40 | 50 | |---------------------|----|----|----|----|----| | 径间 | 69 | 78 | 147| 245| 314| | 轴向 | 0 | 0 | 0 | 0 | 0 | 漏脂试验要求： - 试验时，如外圈密封槽漏脂，则认为不合格。 - 试验时，如密封圈与外圈间发生相对转动，则认为不合格。 - 环境温度：-25℃ 至 50℃。 附录B（标准的附录） 温升试验技术要求（按表B1） 表B1：温升试验技术要求 | 轴承内径 (d/mm) | 10 | 20 | 30 | 40 | 50 | |------------------|----|----|----|----|----| | 温升值 (°C) | -10| 0 | 50 | B2 |
