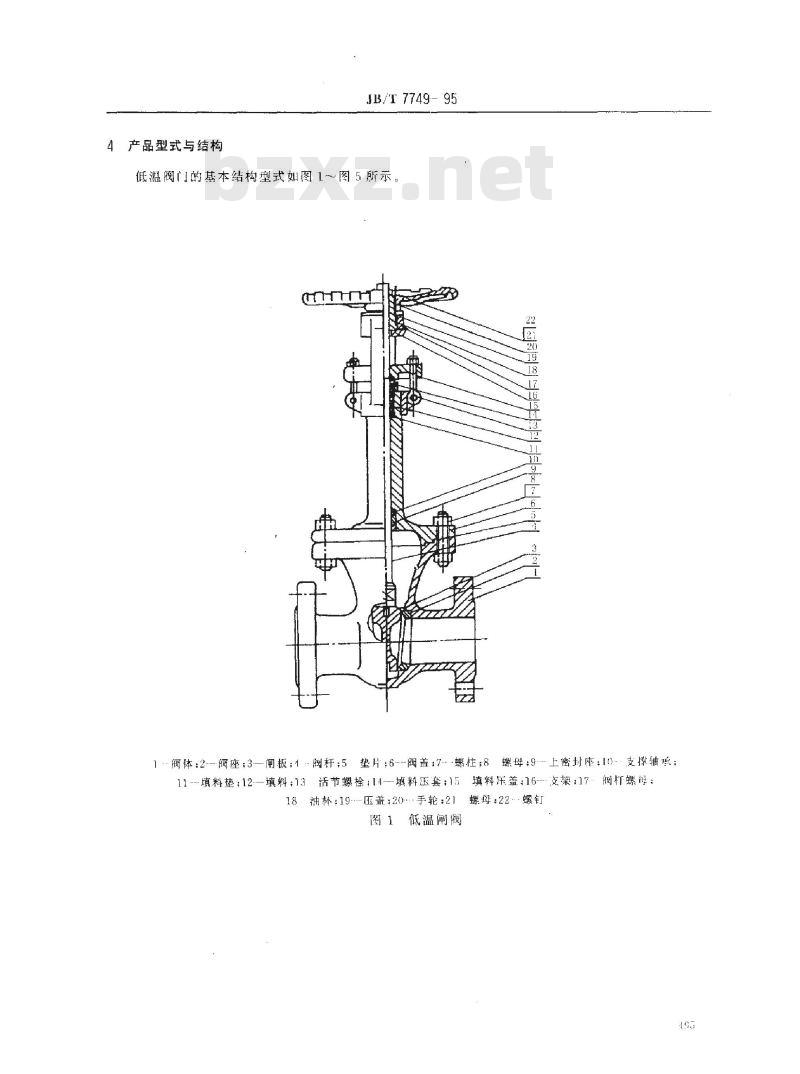

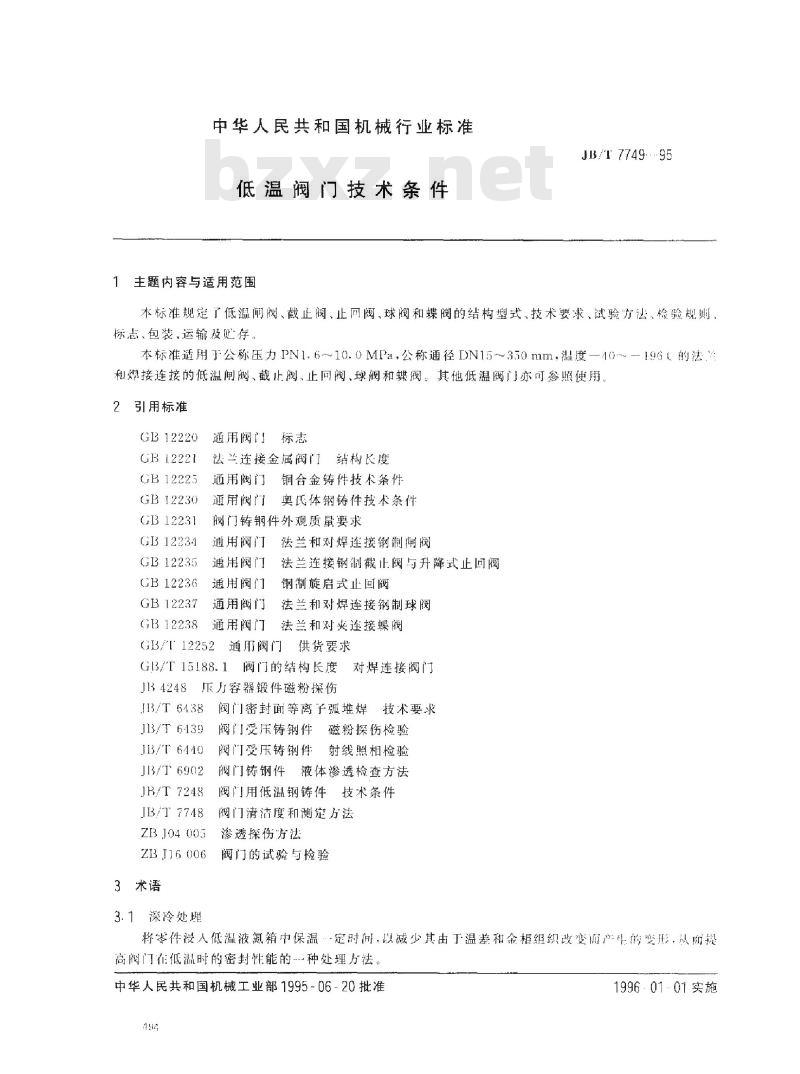

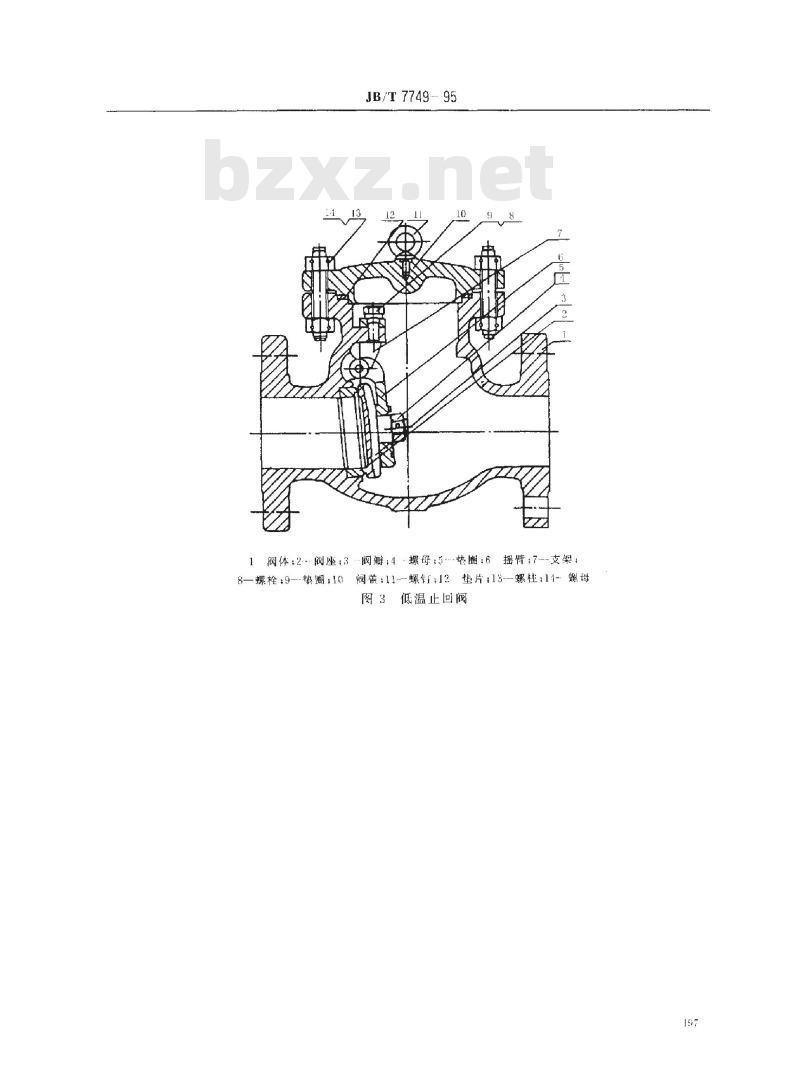

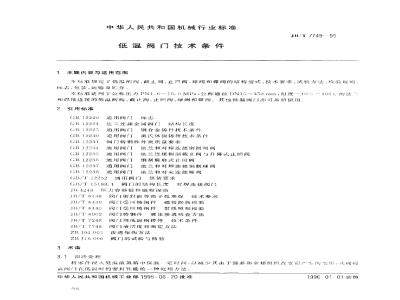

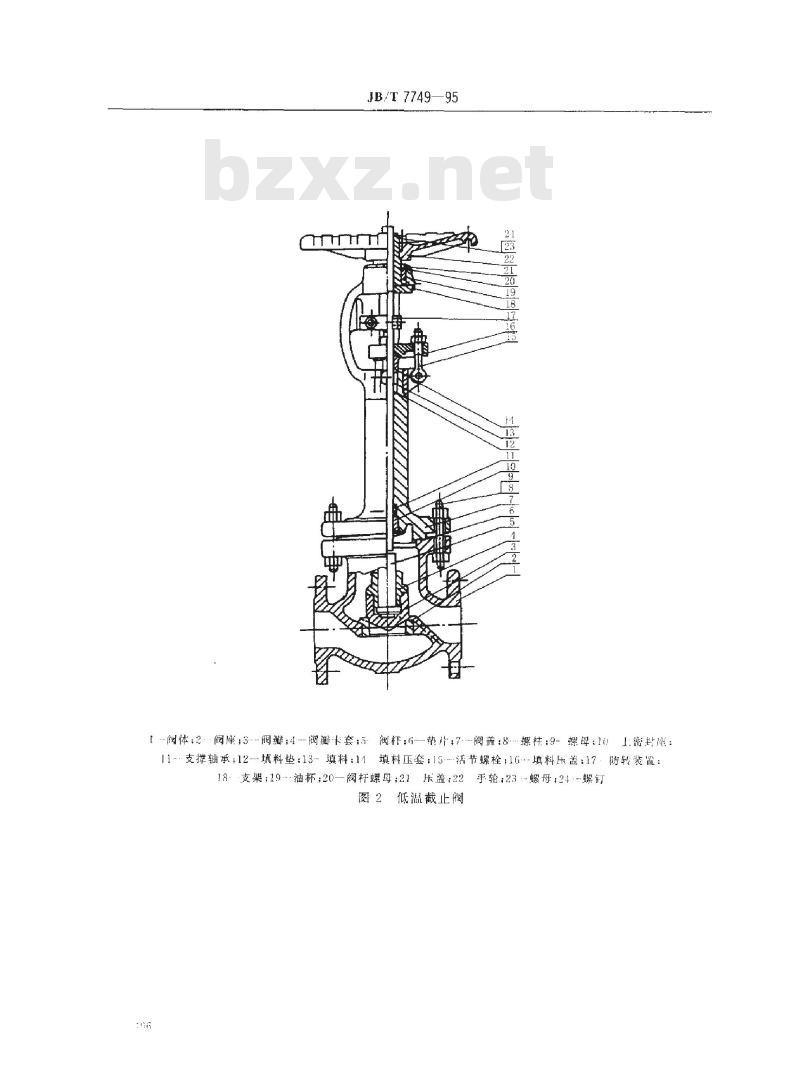

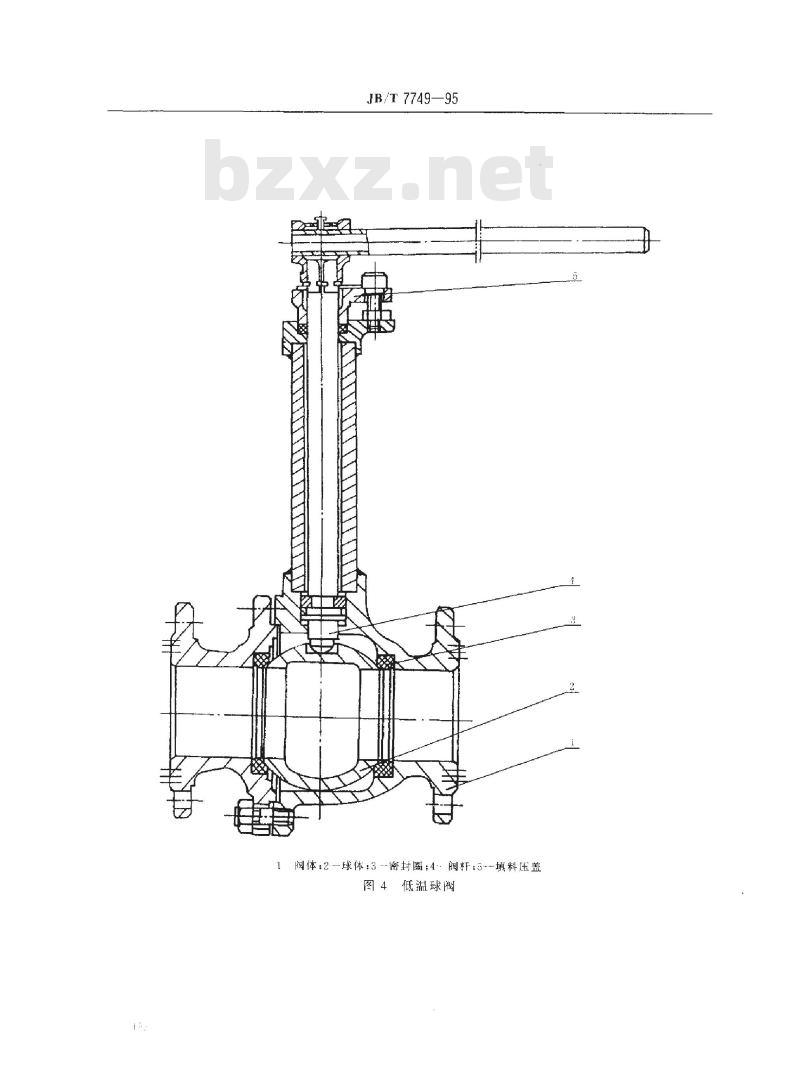

中华人民共和国机械行业标准 低温阀门技术条件 JB/T 7749-95 1 主题内容与适用范围 本标准规定了低温阀门（包括截止阀、止回阀、球阀和蝶阀）的结构型式、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于公称压力PN16～10.MPa，公称通径DN15～350mm，温度-10°C至196°C的法兰连接和焊接连接的低温闸阀、截止阀、止回阀、球阀和蝶阀。其他低温阀门亦可参照使用。 引用标准 GB12220 GB 12221 GB12225 GB12230 GB12231 GB12234 GB12235 GB12236 GB12237 GB12238 通用阀门 铜合金铸件技术条件 奥氏体钢铸件技术条件 阀门铸钢件外观质量要求 GB/T 12252 法兰和对焊连接钢制闸阀 法兰连接钢制截止阀与升降式止回阀 钢制旋启式止回阀 法兰和对焊连接钢制球阀 法兰和对夹连接蝶阀 供货要求 GB/T 15188.1 阀门的结构长度对焊连接阀门 压力容器锻件磁粉探伤 JB/T 6438 JB/T 6439 JB/T 6440 GB/T 6902 JB/T 7248 GB/T 7748 ZBJ04 005 ZBJ16 006 3.1 深冷处理 本标准列出了以下相关的技术内容：阀门受压铸钢件磁粉探伤检验、阀门受压铸钢件射线照相检验、阀门铸钢件液体渗透检查方法、阀门用低温钢铸件技术条件、阀门清洁度和测定方法、渗透探伤方法等。 低温阀门处理方法：将零件浸入低温液氮箱中保温浸泡，以减少其由于温差和金相组织改变所引起的变形，从而提高阀门在低温时的密封性能。该标准由中华人民共和国机械工业部于1995年06月20日批准，并于1996年01月01日实施。 4 产品型式与结构 低温阀门的基本结构型式如图1～图5所示。 图1 低温闸阀结构： 主要部件包括：1阀体、2座、3闸板、4捆杆、5垫片、6阀盖、7螺柱、8螺母、9上密封座、10支撑轴承、11填料垫、12填料、13活节螺栓、14填料压套、15填料盖、16支架、17阀杆螺将、18油杯、19压盖、20手轮、21螺母、22螺钉。 图2 低温截止阀结构： 主要部件包括：1阀体、2阀座、3阀瓣、4螺母、5阀盖、6摇臂、7支架、8螺栓、9垫圈、10阀盖、11螺钉、12垫片、13螺柱、14螺母。 图3 低温止回阀结构： 主要部件包括：1阀体、2球体、3密封。 图4 低温球阀结构： 主要部件包括：1阀体、2阀座、3蝶板、4密封圈、5密封圈压板、6蝶板、7阀杆。 图5 低温电动蝶阀结构： 主要部件包括：1阀体、2阀座、3蝶板、4密封圈、5密封圈压板、6阀杆、7驱动装置、8二级驱动装置、9手轮、10电源开关、11转矩控制器、12电机。 5 技术要求 5.1 一般要求 低温阀门除应符合本标准的规定外，还应符合GB/T 12234、GB/T 12236、GB/T 12238等相关阀门产品标准的规定。 5.2 阀体 5.2.1 法兰连接低温阀门的结构长度应按GB12221的规定；对焊连接低温阀门的结构长度应按GB/T15188.1的规定。 5.2.2 阀体在长期承受介质温度反复变化产生的温变应力和连接管道引起的附加应力的总载荷下，应能保持足够的强度。 5.2.3 对有流动方向要求的阀门，在阀体或固定在阀体的标牌上应标示介质流向的标志。 5.3 阀盖 5.3.1 低温闸阀、截止阀、球阀、蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀蓝结构，以保证填料底部的温度保持在0°C以上。 5.3.2 阀门长颈部分可采用与本体材质相同的无缝钢管对焊到阀盖和填料箱上，焊后应进行热处理以消除应力。阀杆与长颈部分之间的间隙应按对流热损失尽可能小来设计；长颈部分应有足够的壁厚。 5.3.3 对闸阀、截止阀等有上密封要求的低温阀门应设置上密封和上密封座，堆焊硬质合金或采用衬套镶焊于阀盖上。对奥氏体不锈钢阀盖的上密封面，也可直接加工而成。 5.3.4 阀体和阀盖应采用...
