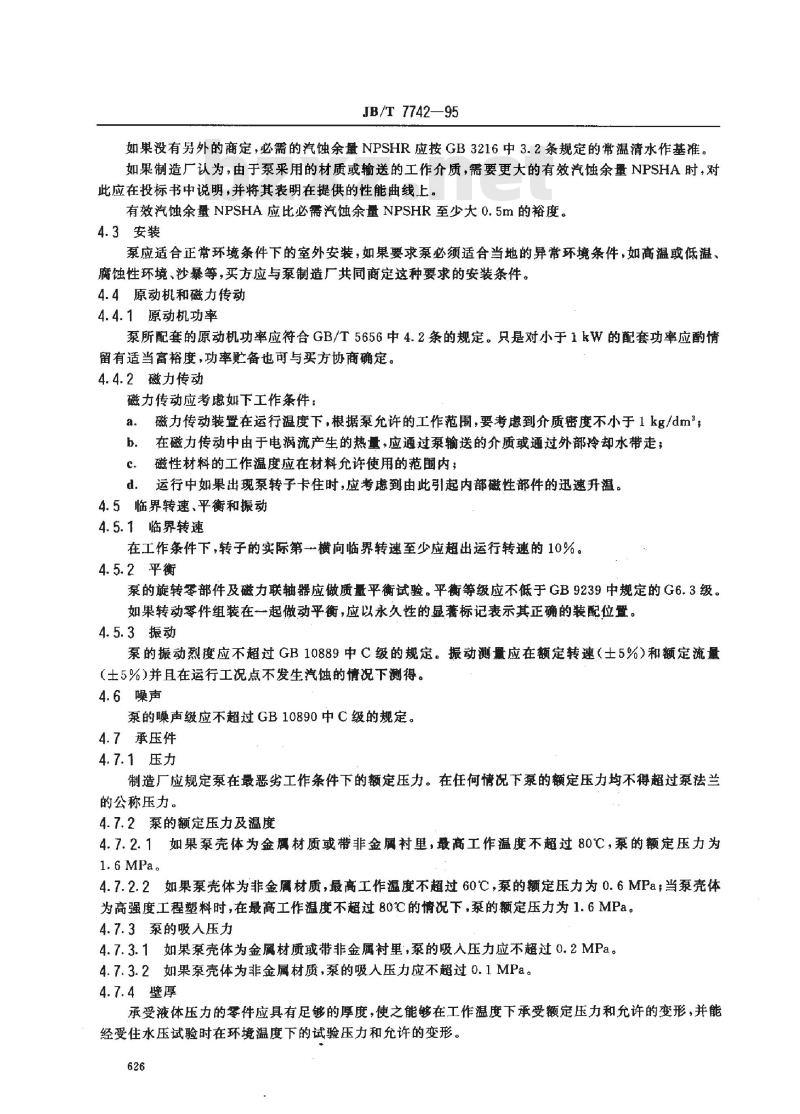

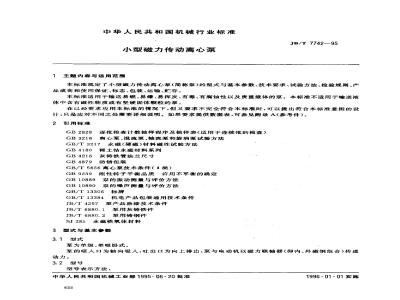

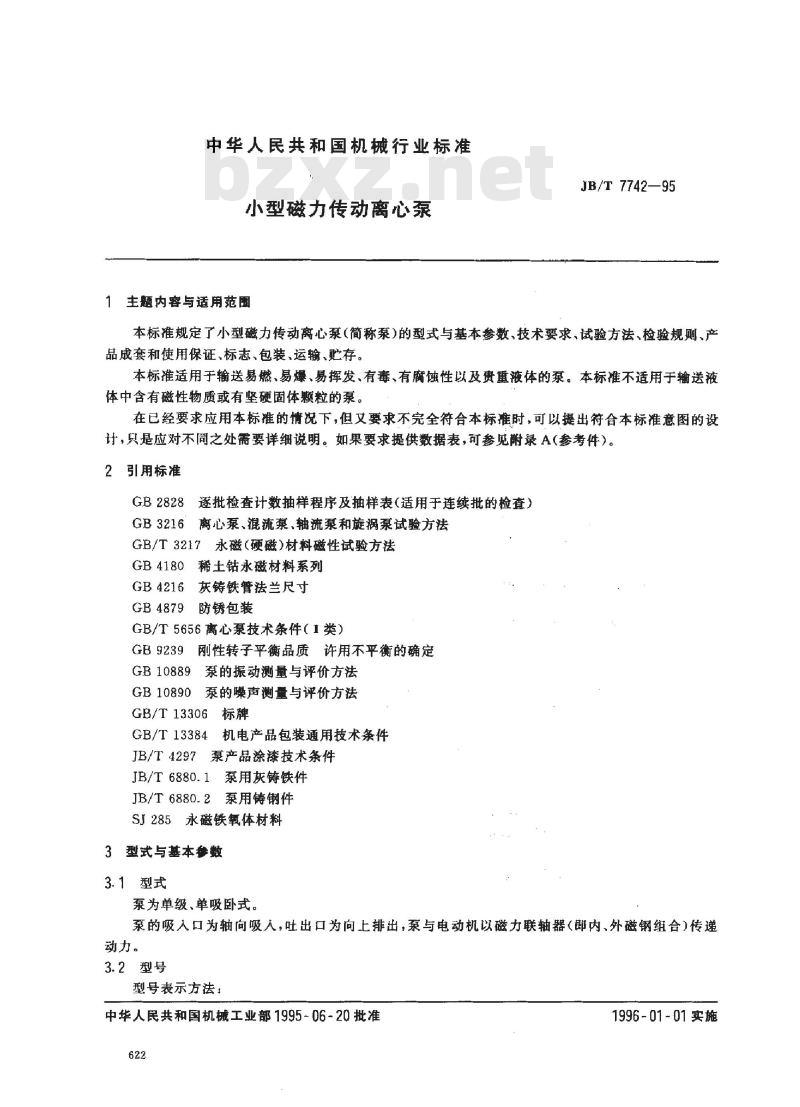

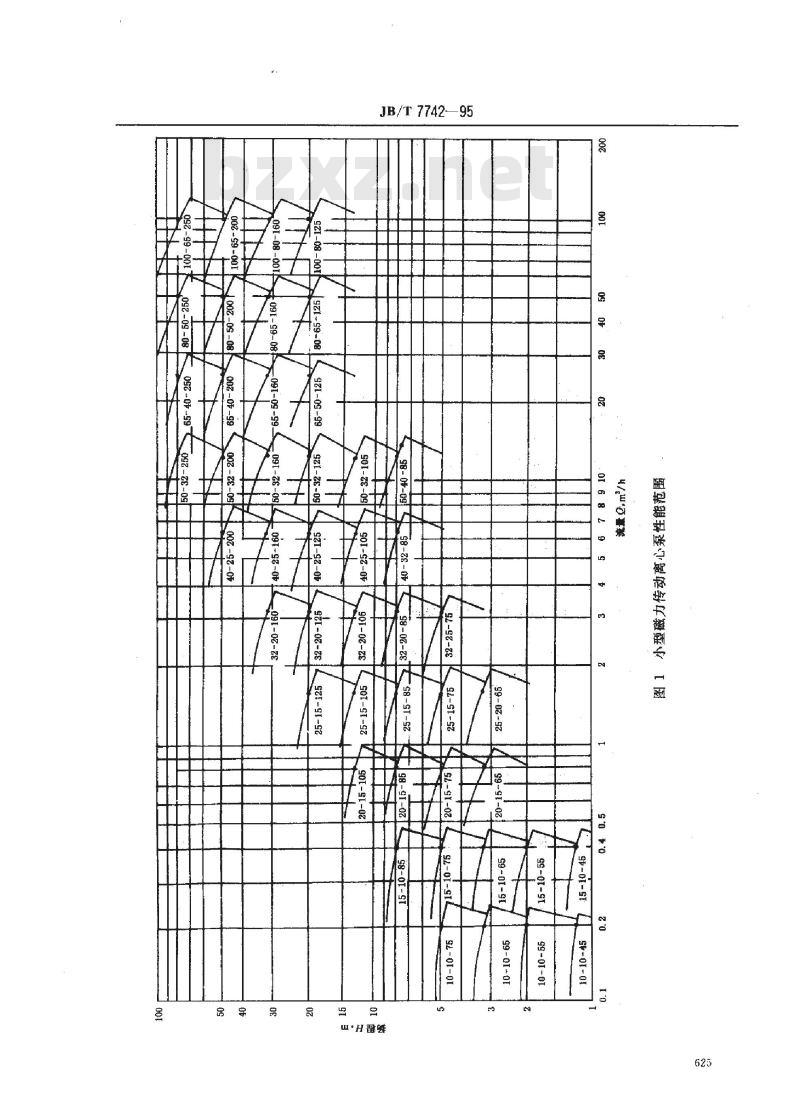

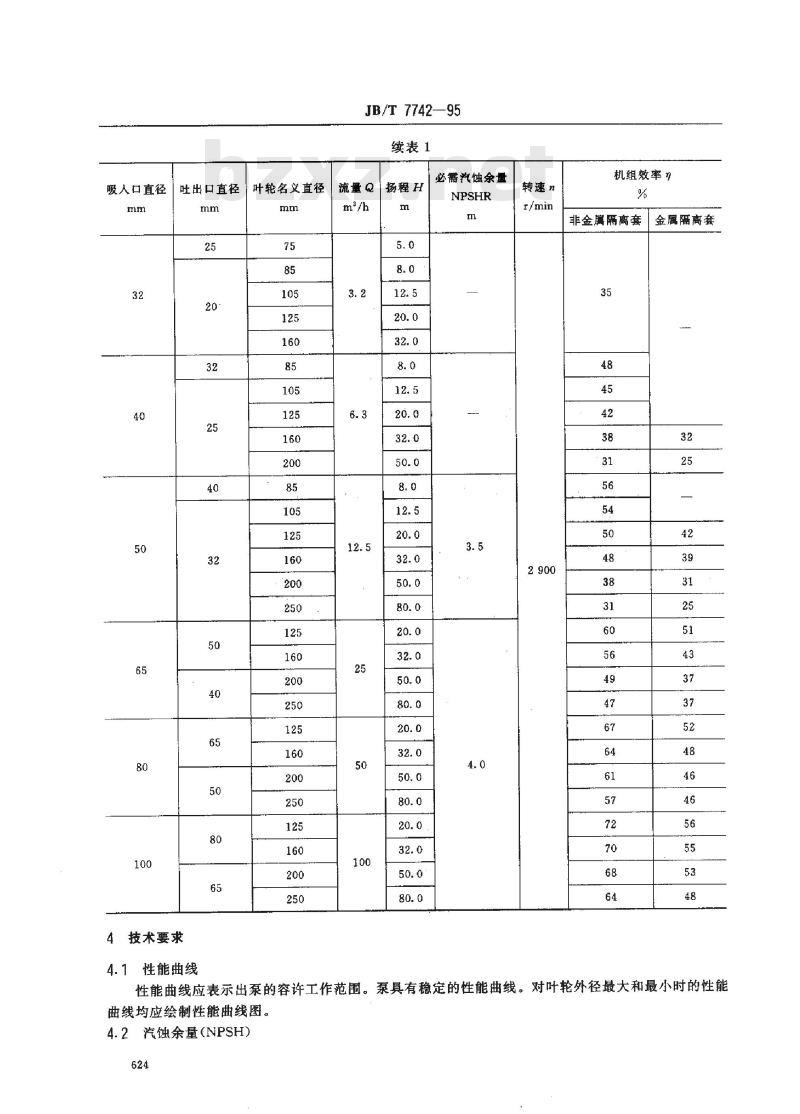

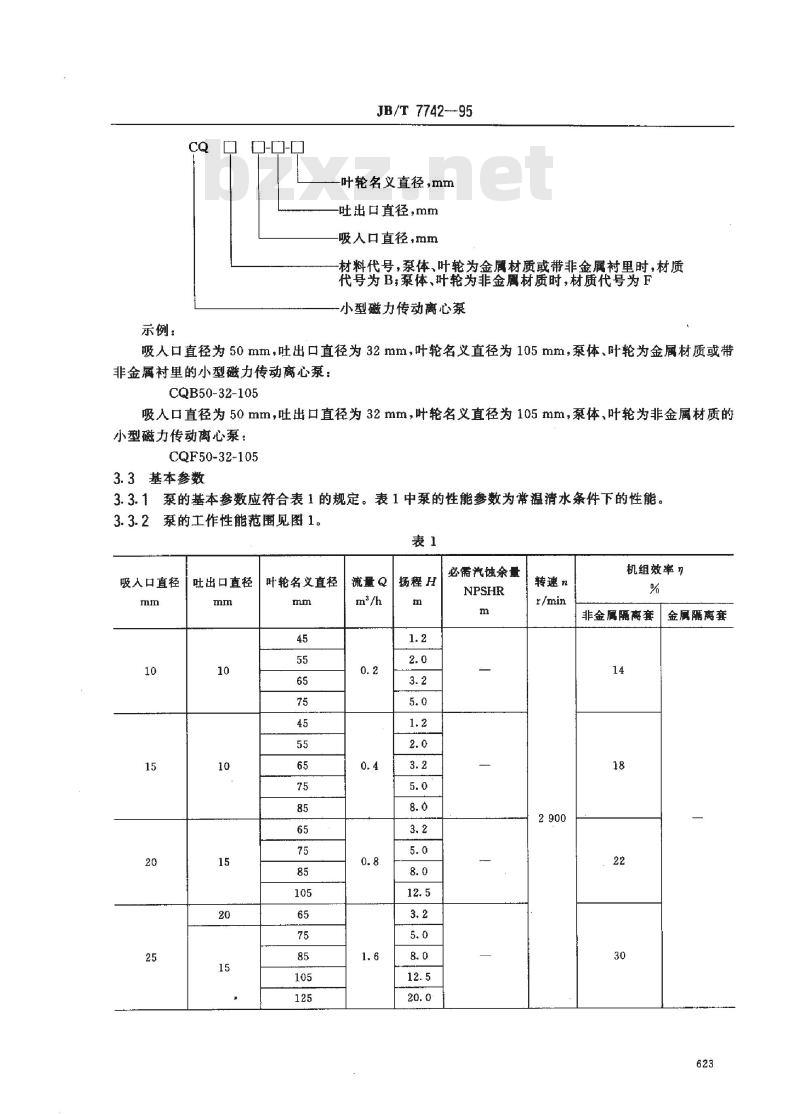

中华人民共和国机械行业标准 小型磁力传动离心泵 JB/T 7742—95 1 主题内容与适用范围 本标准规定了小型磁力传动离心泵（简称泵）的型式与基本参数、技术要求、试验方法、检验规则、产品成套和使用保证、标志、包装、运输、贮存。本标准适用于输送易燃、易爆、易挥发、有毒、有腐蚀性以及贵重液体的泵。本标准不适用于输送液体中含有磁性物质或有坚硬固体颗粒的泵。在已经要求应用本标准的情况下，但又要求不完全符合本标准时，可以提出符合本标准意图的设计，只是应对不同之处需要详细说明。如果要求提供数据表，可参见附录A（参考件）。 2 引用标准 本标准引用了以下相关技术规范和标准： - GB2828：逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB3216：离心泵、混流泵、轴流泵和旋祸泵试验方法 - GB/T3217：永磁（硬磁）材料磁性试验方法 - GB4180：稀土钻永磁材料系列 - GB4216：灰铸铁管法兰尺寸 - GB 4879：防锈包装 - GB/T5656：离心泵技术条件（I类） - GB9239：刚性转子平衡品质许用不平衡的确定 - GB 10889：泵的振动测量与评价方法 - 泵的噪声测量与评价方法 - GB 10890 - GB/T13306：标牌 - GB/T 13384：机电产品包装通用技术条件 - JB/T 4297：泵产品涂漆技术条件 - JB/T 6880. 1：泵用灰铸铁件 - 泵用铸钢件 - JB/T 6880. 2： - SJ285：永磁铁氧体材料 3 型式与基本参数 3.1 型式 泵为单级、单吸卧式。泵的吸入口为轴向吸入，吐出口为向上排出。泵与电动机以磁力联轴器（内部、外部磁钢组合）传递动力。 3.2 型号 型号表示方法： （中华人民共和国机械工业部1995-06-20批准，1996-01-01实施） 型号结构示例： - CQ：叶轮名义直径，mm - 吐出口直径，mm - 吸入口直径，mm - 材料代号：泵体、叶轮为金属材质或带非金属衬里时，材质代号为B；泵体、叶轮为非金属材质时，材质代号为F。 实例 1：小型磁力传动离心泵（金属材质或带非金属衬里） 吸人口直径为50mm，吐出口直径为32mm，叶轮名义直径为105mm，泵体、叶轮为金属材质或带非金属衬里的小型磁力传动离心泵型号为：CQB50-32-105。 实例 2：小型磁力传动离心泵（非金属材质） 吸人口直径为50mm，吐出口直径为32mm，叶轮名义直径为105mm，泵体、叶轮为非金属材质的小型磁力传动离心泵型号为：CQF50-32-105。 3.3 基本参数 3.3.1 泵的基本参数应符合表1的规定。表1中泵的性能参数为常温清水条件下的性能。 3.3.2 泵的工作性能范围见图1。表1： （此处为性能参数表格，概述数据如下： 吸人口直径/吐出口直径 (mm) | 叶轮名义直径 (mm) | 流量Q (m³/h) | 扬程H (m) | 必需汽蚀余量NPSHR (m) | 转速n (r/min) | 机组效率 % | 10/10 | 45 | 0.2 | 0.4 | 1.2 | 2900 | 7% (非金属隔离套) 15/15 | 55 | 0.8 | 1.2 | 2.0 | 2900 | - 20/15 | 65 | 1.6 | 2.0 | 3.2 | 2900 | - 25/15 | 75 | 3.2 | 5.0 | 5.0 | 2900 | - (表格包含多种直径组合，并提供了非金属和金属隔离套的参数范围，例如：非金属隔离套在吸人口直径10mm至25mm的范围内，流量Q从0.2至3.2 m³/h，扬程H从0.4至5.0 m，NPSHR从1.2至5.0 m，转速n为2900 r/min等。) 4 技术要求 （续表1，技术要求包含更多的流量Q、扬程H、必需汽蚀余量NPSHR、转速n和机组效率%的详细数据，覆盖更广的直径和性能范围。例如，在较大的直径和流量下，如吸人口直径为125mm，叶轮名义直径为160mm，流量Q达到250 m³/h时，扬程H可达80.0 m，必需汽蚀余量NPSHR可达50.0 m，转速n为2900 r/min，机组效率为42%（非金属隔离套）等。）
