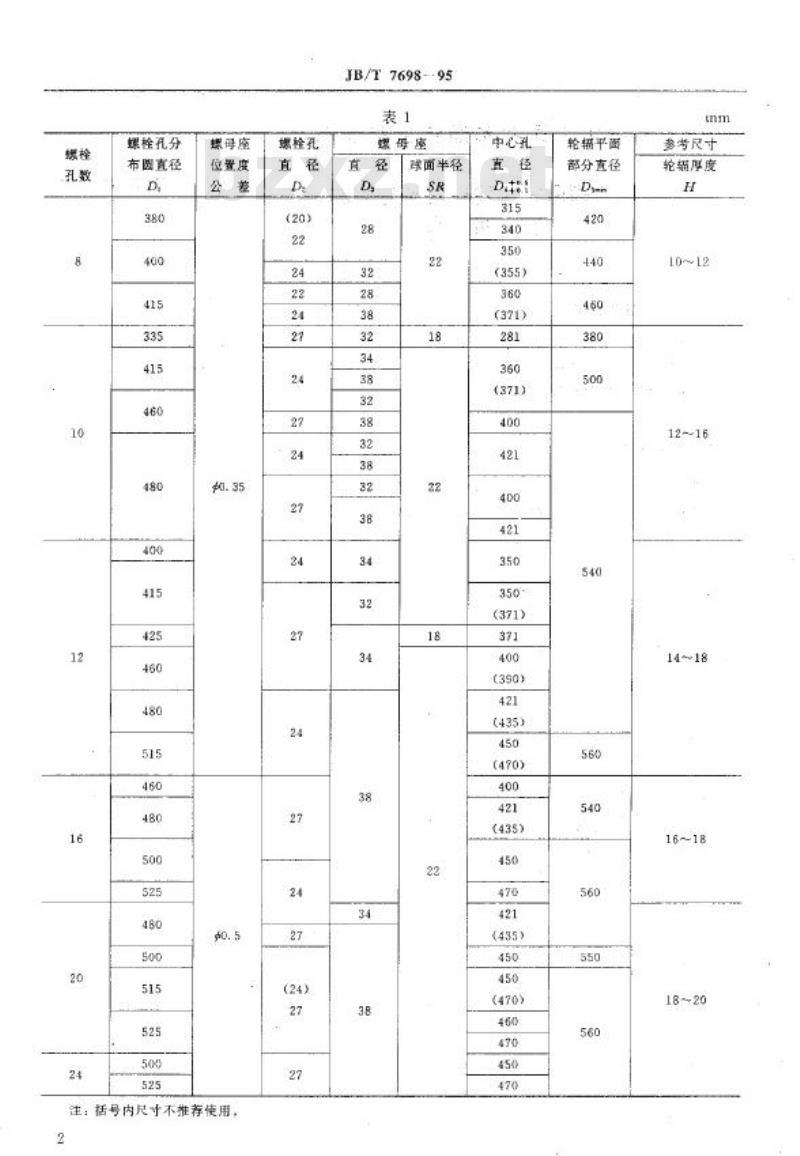

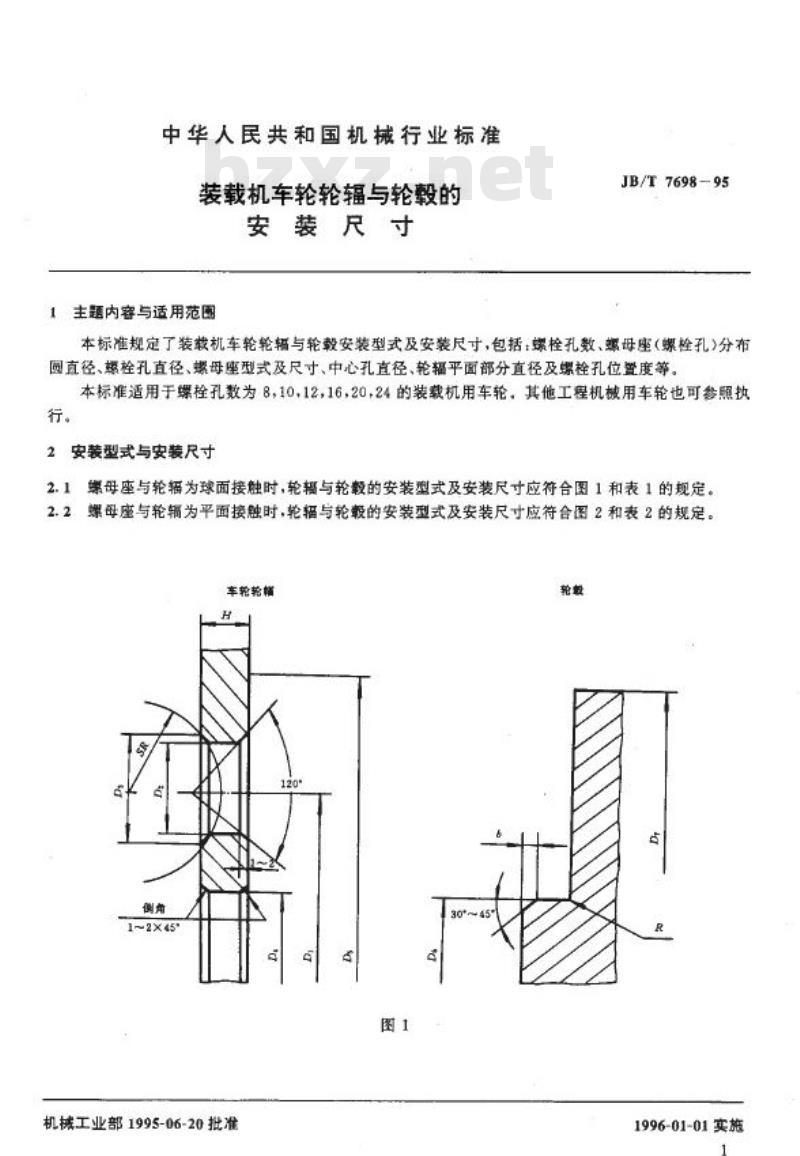

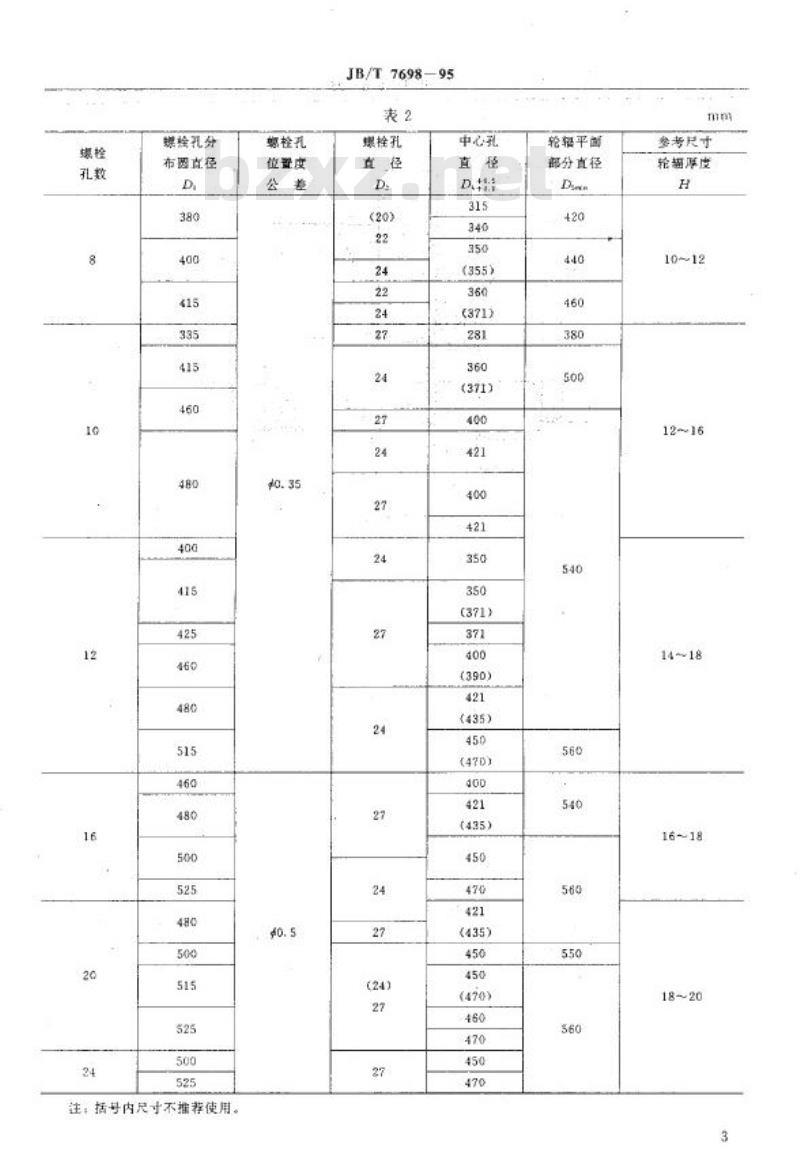

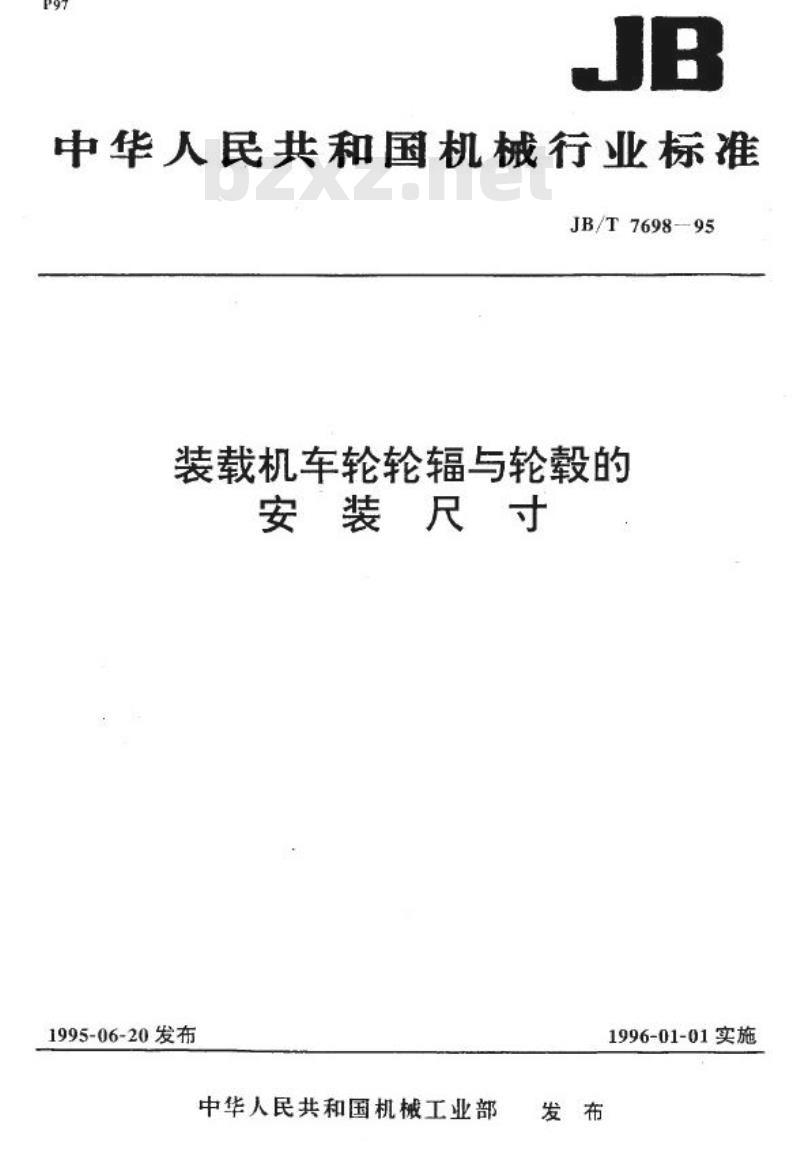

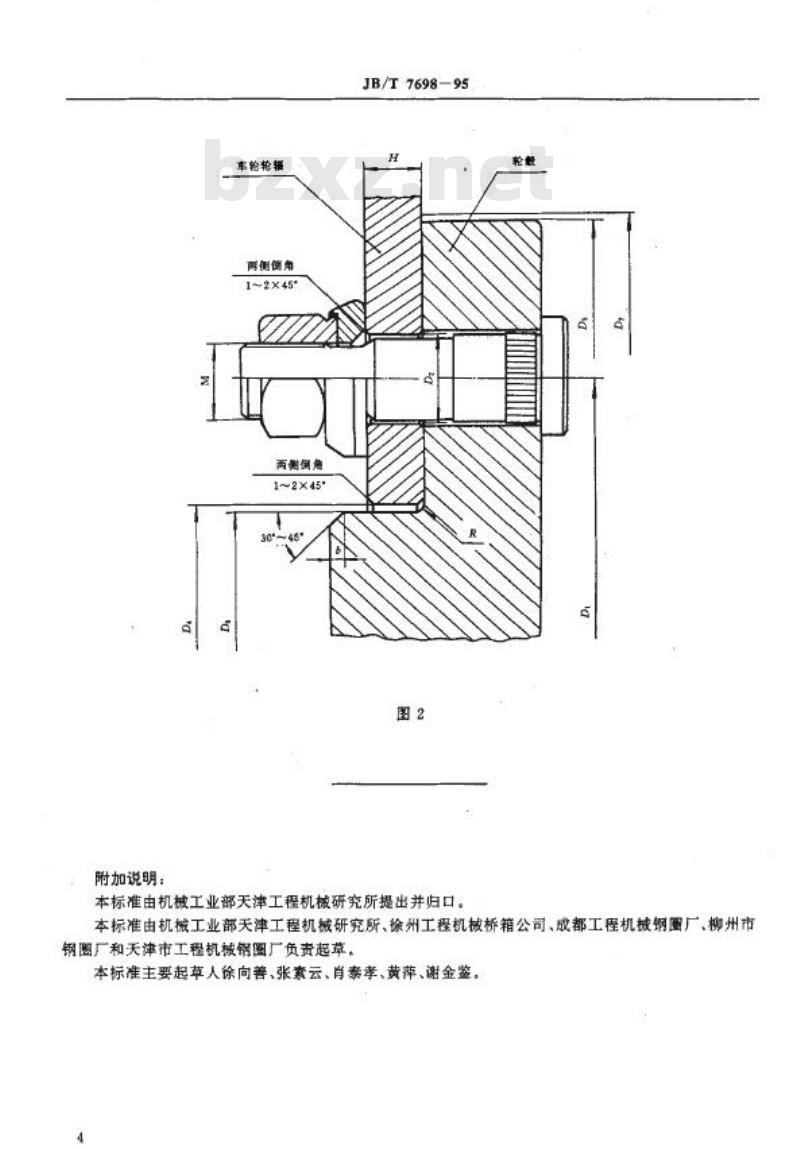

中华人民共和国机械行业标准 JB/T7698—95 装载机车轮轮辐与轮毂的安装尺寸 主题内容与适用范围 本标准规定了装载机车轮轮辐与轮毂安装型式及安装尺寸，包括螺栓孔数、螺母座（螺栓孔)分布圆直径、竭栓孔直径、螺母座型式及尺寸、中心孔直径、轮辐平面部分直径及螺栓孔位置度等。本标准适用于螺栓孔数为8、10、12、16、20、24的装载机用车轮，其他工程机械用车轮也可参照执行。 2 安装型式与安装尺寸 2.1 螺母座与轮辐为球面接触时，轮辐与轮毂的安装型式及安装尺寸应符合图1和表1的规定。 2.2 螺母座与轮辐为平面接触时，轮辐与轮毂的安装型式及安装尺寸应符合图2和表2的规定。 【表1：球面接触安装型式与安装尺寸】 螺栓孔数 | 螺栓孔分布直径 D | 螺母座直径 D | 球面半径 SR | 中心孔直径 Dtai | 轮辐平面部分直径 Dyin | 轮辐厚度 H ---------------------------------------------------------------------------------------------------------------------- 8 | 380 | 28 | 22 | 315 | 420 | 10~12 10 | 400 | 32 | 18 | 340 | 440 | 12~16 12 | 415 | 28 | 22 | 350 | 460 | 14~18 16 | 335 | 38 | 18 | (355) | 380 | 16~18 20 | 415 | 32 | 22 | 360 | 500 | 18~20 24 | 460 | 38 | 24 | (371) | 540 | 18~20 竭栓孔直径 D (20) | 22 | 24 | 22 | 24 | 27 | 27 | 24 | 27 | 24 | 27 | 24 | 27 | 24 | 27 | (24) | 27 螺栓孔位置度公差 | 40.35 | 40.5 【表1：其他尺寸信息】 中心孔直径 Dtai (注：括号内尺寸不推荐使用) - 315, 340, 350, (355), 360, (371), 281, 360, (371), 400, 421, 400, 421, 350, 350, (371), 371, 400, (390), 421, (435), 450, (470), 400, 421, (435), 450, 470, 421, (435), 450, (470), 460, 470, 450, 470。 【表2：平面接触安装型式与安装尺寸】 螺栓孔数 | 螺栓孔直径 D | 螺母座直径 D | 中心孔直径 D. | 轮辐平面部分直径 Den | 轮辐厚度 H ---------------------------------------------------------------------------------------------------------------------- 8 | (20) | 22 | 315 | 420 | 10~12 10 | 24 | 32 | 340 | 440 | 12~16 12 | 22 | 28 | 350 | 460 | 14~18 16 | 24 | 38 | (355) | 380 | 16~18 20 | 27 | 32 | 360 | 500 | 18~20 24 | 27 | 38 | (371) | 540 | 18~20 竭栓孔直径 D (20) | 22 | 24 | 22 | 24 | 27 | 27 | 24 | 27 | 24 | 27 | 24 | 27 | 24 | 27 | (24) | 27 螺栓孔位置度公差 | 40.35 | 40.5 【表2：其他尺寸信息】 中心孔直径 D. (注：括号内尺寸不推荐使用) - 315, 340, 350, (355), 360, (371), 281, 360, (371), 400, 421, 400, 421, 350, 350, (371), 371, 400, (390), 421, (435), 450, (470), 400, 421, (435), 450, 470, 421, (435), 450, (470), 460, 470, 450, 470。 轮辐平面部分直径 Den (注：括号内尺寸不推荐使用) - 420, 440, 460, 380, 500, 540, 560, 540, 560, 550, 560, mm。 附加说明： 车轮轮辐两侧侧角应为1~2×45。两侧连接应为1~2×45。 本标准由机械工业部天津工程机械研究所提出并归口。
