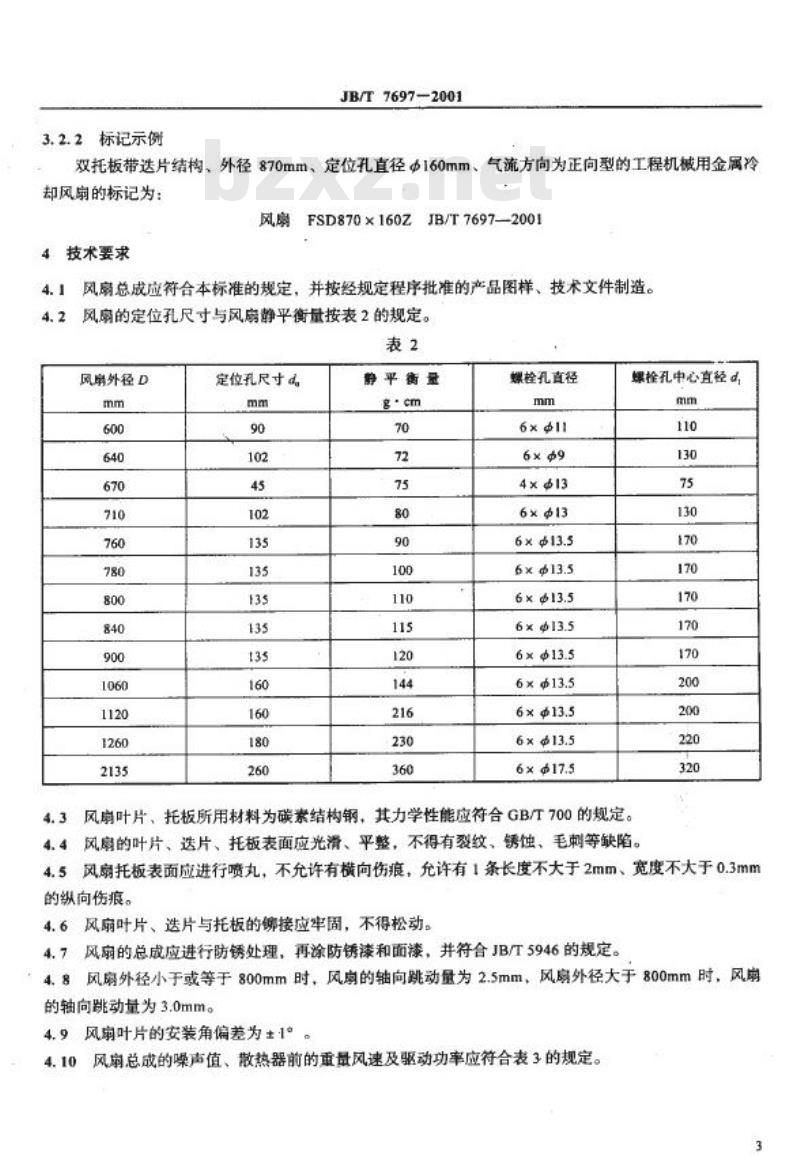

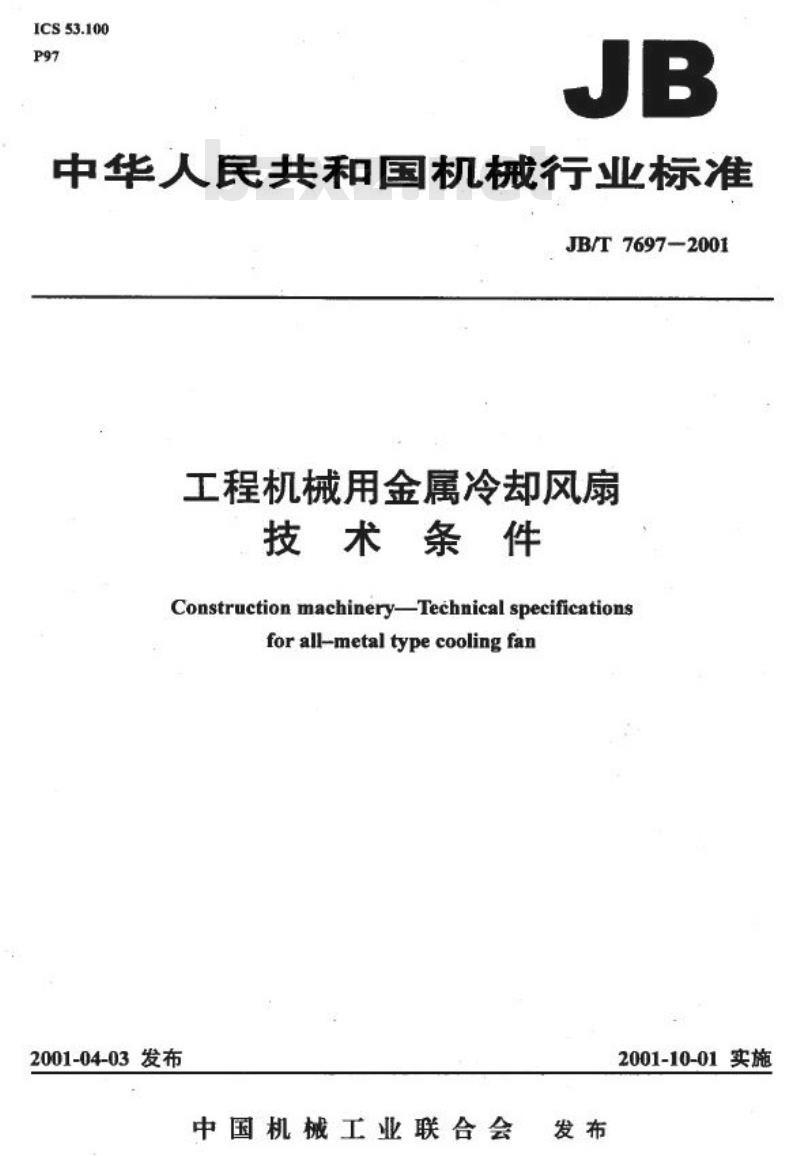

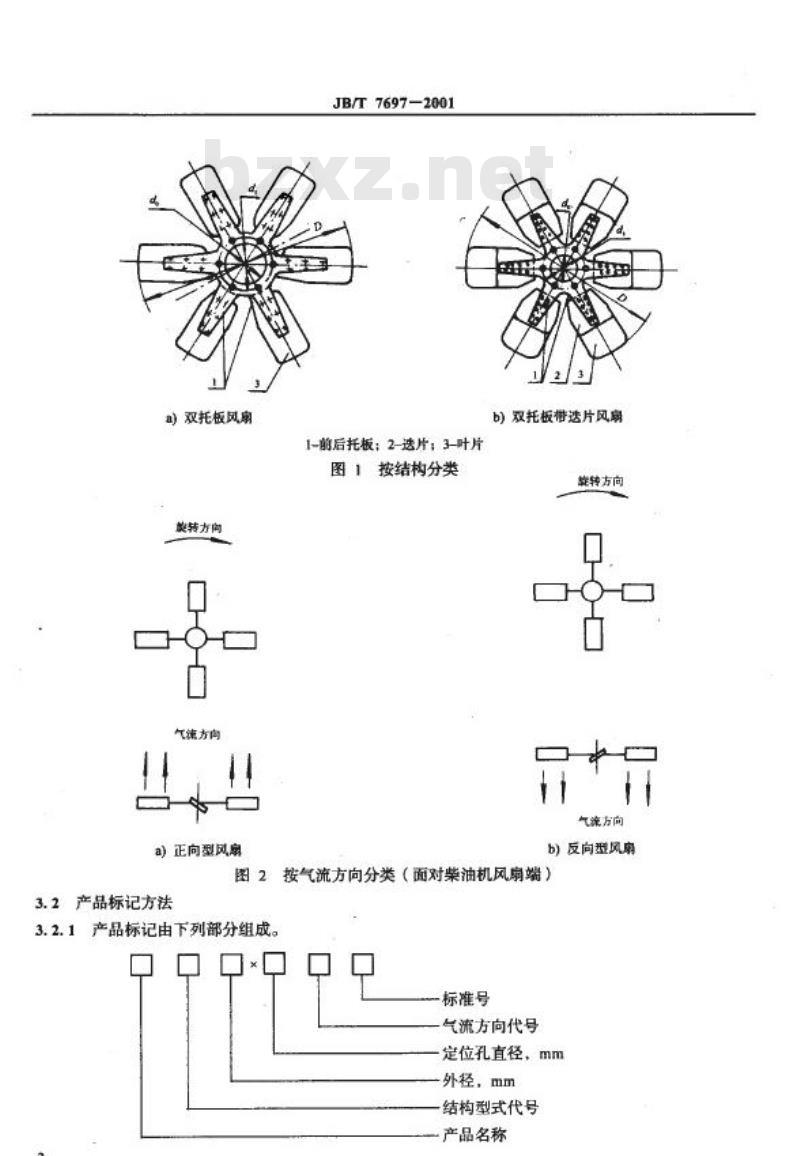

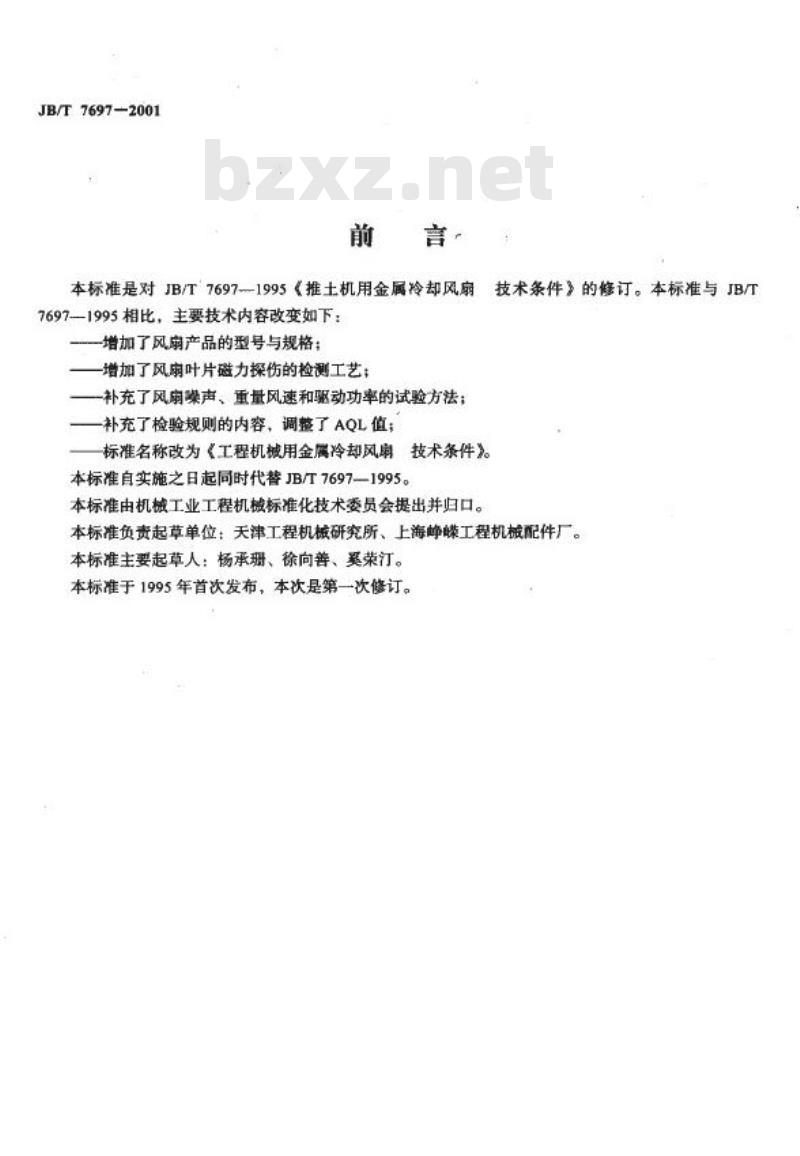

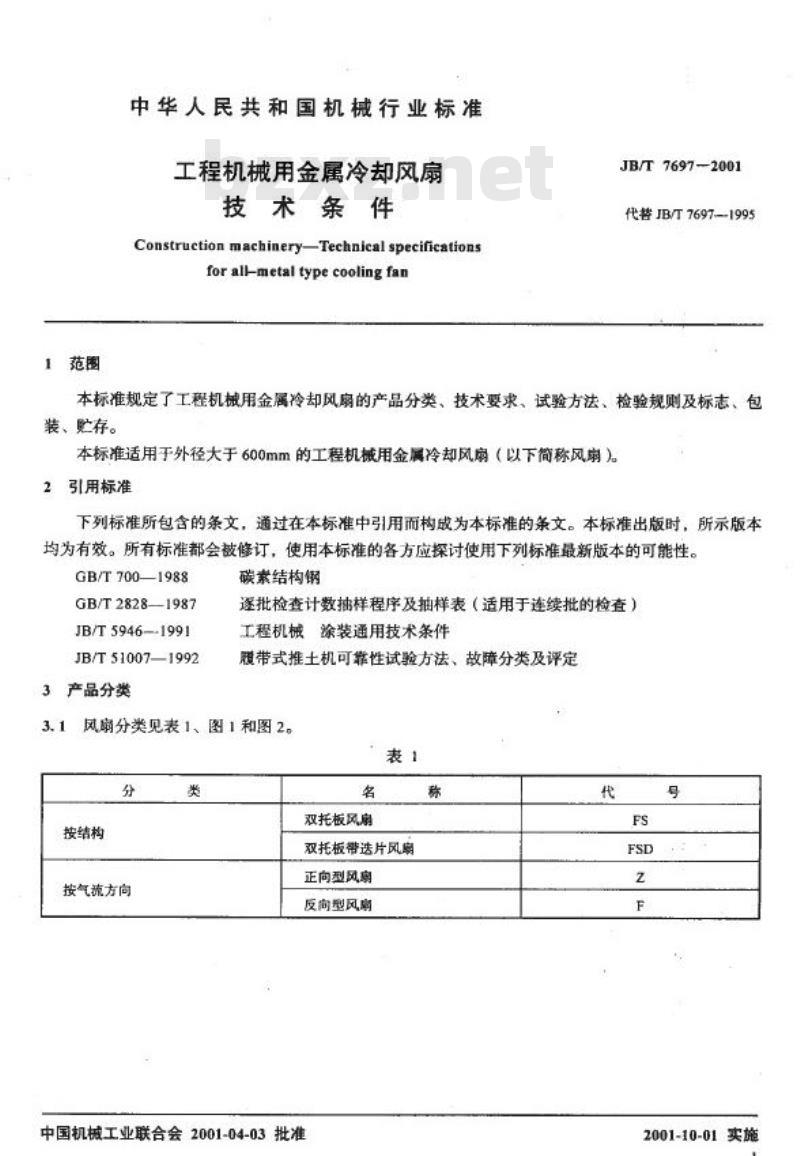

JB/T7697-2001 工程机械用金属冷却风扇 技术条件 (Construction machinery Technical specifications for all-metal type cooling fan) 发布日期：2001-04-03 实施日期：2001-10-01 前言 本标准是对JB/T7697-1995《推土机用金属冷却风扇》的技术条件修订。本次修订的主要技术内容包括：增加了风扇产品的型号与规格；增加了风扇叶片磁力探伤的检测工艺；补充了风扇碟声、重量风速和驱动功率的试验方法；补充了检验规则的内容并调整了AQL值。本标准自实施之日起同时代替JB/T7697—1995。 范围 本标准规定了工程机械用金属冷却风扇的产品分类、技术要求、试验方法、检验规则及标志、包装、贮存。本标准适用于外径大于600mm的工程机械用金属冷却风扇（以下简称风扇）。 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 700—1988 GB/T 2828-1987 JB/T 5946-1991 JB/T 51007—1992 产品分类 风扇分类见表1、图1和图2。 表1 | 按结构 | 按气流方向 | 类名 | | :--- | :--- | :--- | | 双托板风扇 | 正向型风扇 | 代号：FS | | 双托板带选片风扇 | 反向型风扇 | 代号：FSD | 图1 按结构分类： a) 双托板风扇：1-前后托板；2-选片；3-叶片 b) 双托板带选片风扇 图2 按气流方向分类（面对柴油机风扇端）： a) 正向型风扇 b) 反向型风扇 产品标记方法 3.2.1 产品标记由下列部分组成：标准号、气流方向代号、定位孔直径（mm）、外径（mm）、结构型式代号、产品名称。 3.2.2 标记示例： 双托板带选片结构、外径870mm、定位孔直径Φ160mm、气流方向为正向型的工程机械用金属冷却风扇的标记为：风扇FSD870×160Z (JB/T7697—2001) 技术要求 风扇总成应符合本标准的规定，并按经规定程序批准的产品图样、技术文件制造。 4.1 风扇的定位孔尺寸与风房静平衡量按表2的规定。 表2 | 风扇外径 D (mm) | 600 | 640 | 670 | 710 | 760 | 780 | 800 | 840 | 900 | 1060 | 1120 | 1260 | 2135 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 定位孔尺寸 d (mm) | 90 | 102 | 45 | 102 | 135 | 135 | 135 | 135 | 135 | 160 | 160 | 180 | 260 | | 静平衡量 g:cm | 70 | 72 | 75 | 80 | 90 | 100 | 110 | 115 | 120 | 144 | 216 | 230 | 360 | | 螺栓孔直径 (mm) | 6x4 | 6x9 | 4×4 | 6×Φ13 | 6×Φ13.5 | 6xΦ13.5 | 6×Φ13.5 | 6×Φ13.5 | 6×Φ13.5 | 6×Φ13.5 | 6×Φ13.5 | 6×Φ13.5 | 6x@17.5 | | 螺栓孔中心直径 d (mm) | 110 | 130 | 75 | 130 | 170 | 170 | 170 | 170 | 170 | 200 | 200 | 220 | 320 | 4.4 风扇的叶片、送片、托板表面应光滑、平整，不得有裂纹、锈蚀、毛刺等缺陷。 4.5 风扇托板表面...
