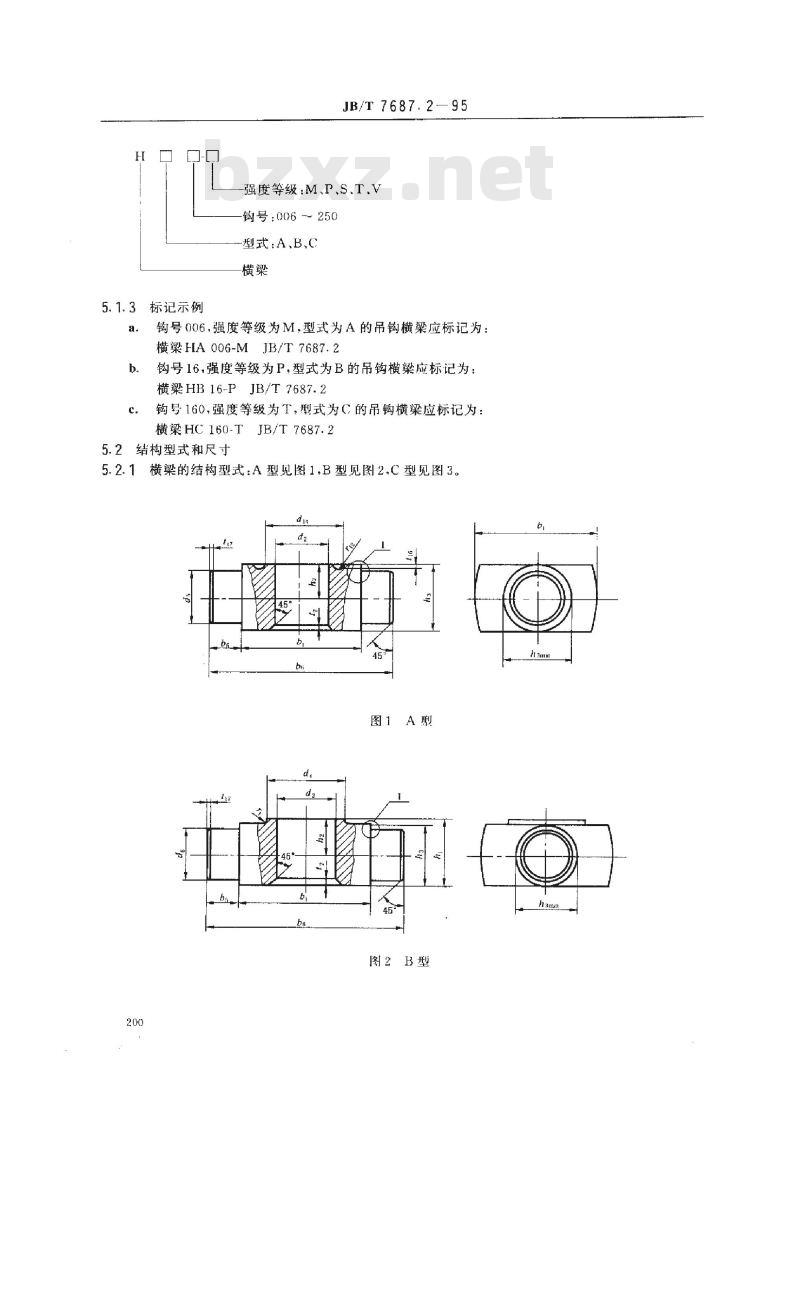

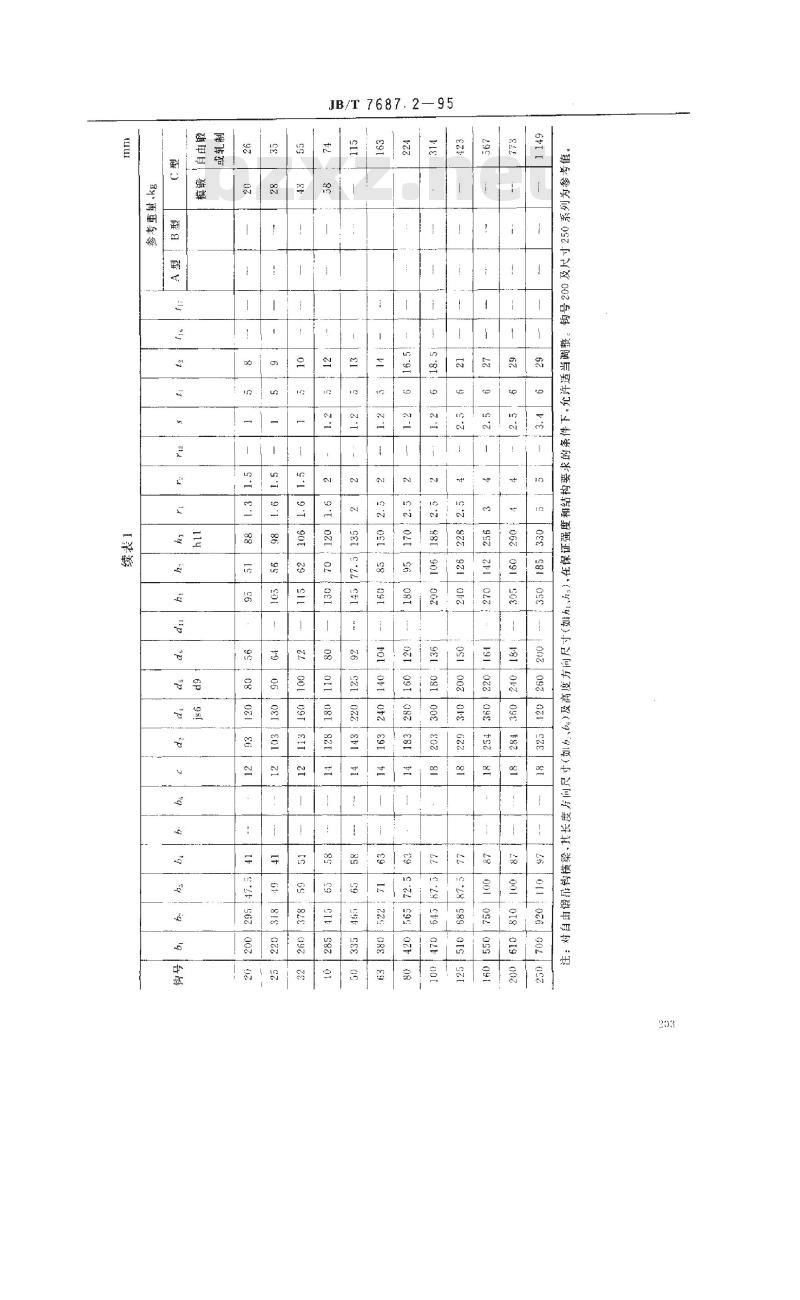

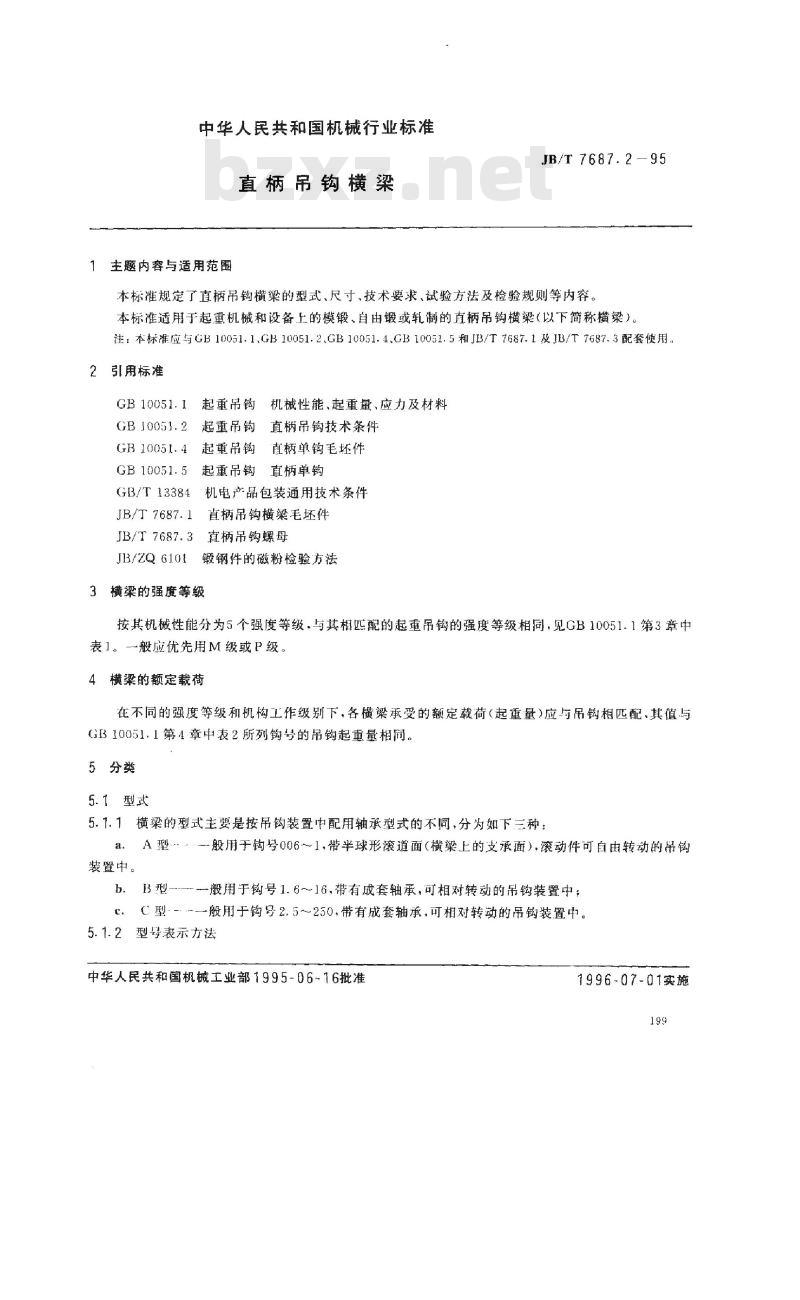

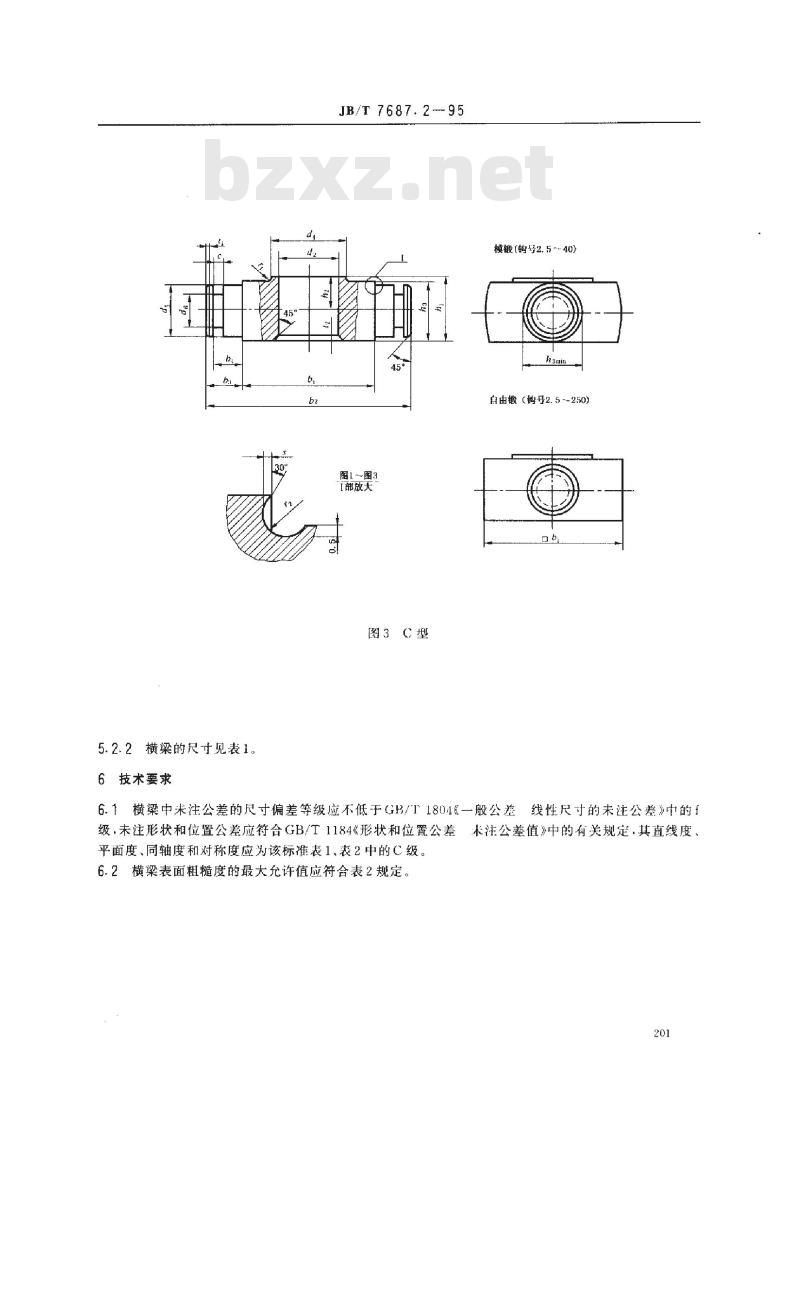

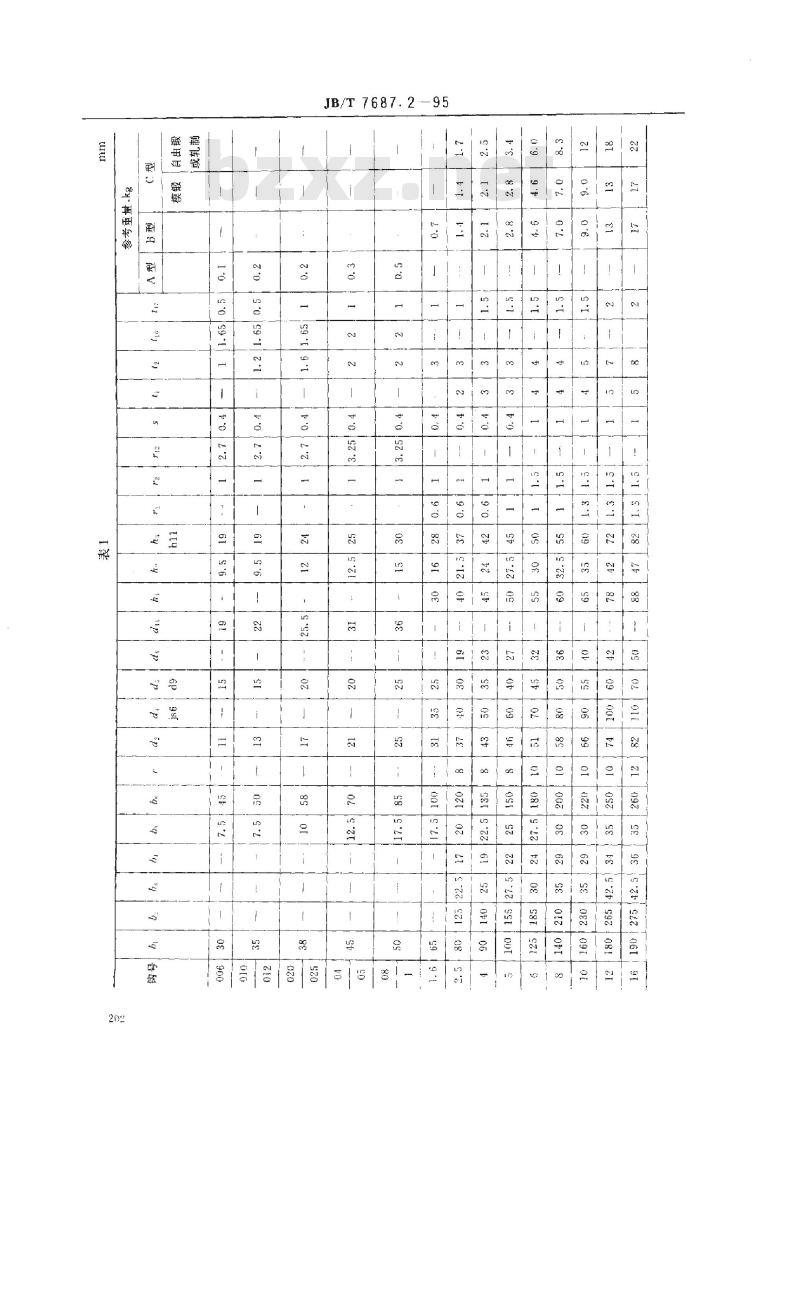

中华人民共和国机械行业标准 直柄吊钩横梁 JB/T 7687.2-95 主题内容与适用范围 本标准规定了直柄吊钩横梁的型式、尺寸、技术要求、试验方法及检验规则等内容。本标准适用于起重机械和设备上的模锻、自由锻或轧制的直柄吊钩横梁（以下简称横梁）。注：本标准应与GB10051.1、GB10051.2、GB10051.4、GB10051.5、JB/T7687.1及JB/T7687.3配套使用。 2 引用标准 GB10051.1 起重吊钩机械性能、起重量、应力及材料 GB10051.2 起重吊钩直柄吊钩技术条件 GB10051.4 起重吊钩直柄单钩毛坏件 GB10051.5 起重吊钩直柄单钩 GB/T13384 机电产品包装通用技术条件 JB/T7687.1 直柄吊钩横梁毛坏件 JB/T7687.3 直柄吊钩螺母 JB/ZQ6101 锻钢件的磁粉检验方法 3 横梁的强度等级 横梁按其机械性能分为5个强度等级，其强度等级需与相匹配的起重吊钩的强度等级相同，具体参照GB10051.1第3章中表1。一般应优先选用M级或P级。 4 横梁的额定载荷 在不同的强度等级和机构工作级别下，各横梁承受的额定载荷（起重量）应与吊钩相匹配，其值应与GB10051.1第4章中表2所列钩号的吊钩起重量相同。 5 分类 5.1 型式 5.1.1 横梁的型式主要根据吊钩装置中配用轴承的类型分为以下三种： a. A型：一般用于钩号006至1，带半球形滚道面（横梁上的支承面），滚动件可自由转动的吊钩装置中。 b. B型：一般用于钩号1.6至16，带有成套轴承，可相对转动的吊钩装置中。 c. C型：一般用于钩号2.5至250，带有成套轴承，可相对转动的吊钩装置中。 5.1.2 型号表示方法 中华人民共和国机械工业部于1995年6月16日批准，1996年7月1日实施。 5.1.3 标记示例 JB/T7687.2-95 强度等级：M、P、S、T、V 钩号：006～250 型式：A、B、C - 钩号006，强度等级为M，型式为A的吊钩横梁应标记为：横梁HA 006-M JB/T7687.2 - 钩号16，强度等级为P，型式为B的吊钩横梁应标记为：横梁HB16-P JB/T7687.2 - 钩号160，强度等级为T，型式为C的吊钩横梁应标记为：横梁HC160-T JB/T7687.2 5.2 结构型式和尺寸 5.2.1 横梁的结构型式：A型见图1，B型见图2，C型见图3。 5.2.2 横梁的尺寸详见表1。 6 技术要求 6.1 横梁中未注公差的尺寸偏差等级应不低于GB/T1804《一般公差线性尺寸的未注公差》中的f级。未注形状和位置公差应符合GB/T1184《形状和位置公差未注公差值》中的有关规定。其直线度、平面度、同轴度和对称度应为该标准表1、表2中的C级。 6.2 横梁表面粗糙度的最大允许值应符合表2的规定。 6.3 对A型横梁的半球形滚道面（见图1）应进行表面渗碳处理，其硬度为50~55HRC，渗碳层深度为0.8~1.2 mm。 6.4 横梁的表面应光洁，不得有裂纹、凹坑等缺陷。内部不得有裂纹、白点和影响其使用安全的其他缺陷。 7 检验规则 7.1 横梁的检验由供方（生产厂）质量检验部门根据图样、技术协议和本标准进行。检验内容应包括本标准所要求的内容。 7.2 横梁加工后，对截面过渡区、孔及其他有可能产生裂纹的部位应按JB/ZQ6101进行磁粉探伤检验。不能用磁粉探伤的部位，采用渗透法检验。 7.3 当横梁最大截面处高度大于或等于150mm时，均应进行超声波探伤。如横梁毛坏件已进行过超声波探伤，且符合6.4条规定时，则可免探伤。 8 标志、包装 8.1 应在横梁的适当部位打出固定、清晰的标记（一般应打在横梁两端的端面上）。其标记内容包括： a. 供方名称或代号（如需要时） b. 钩号 c. 强度等级（M、P、S、T、V）
