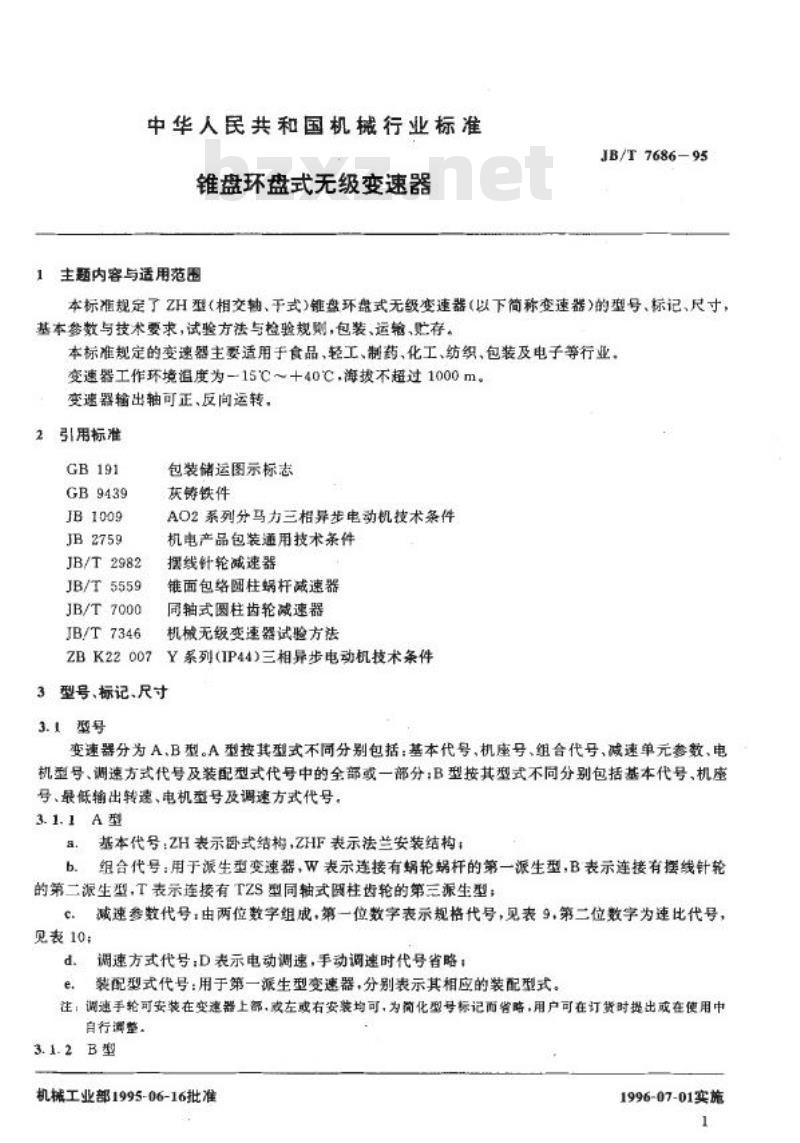

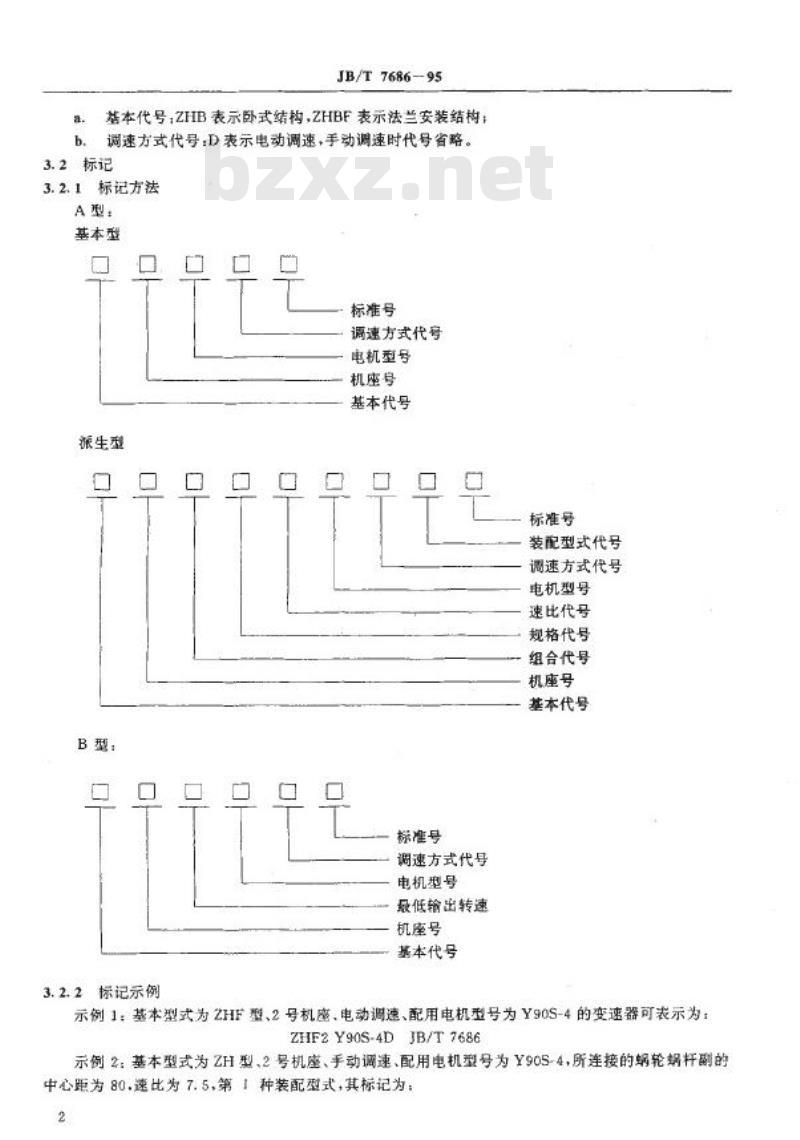

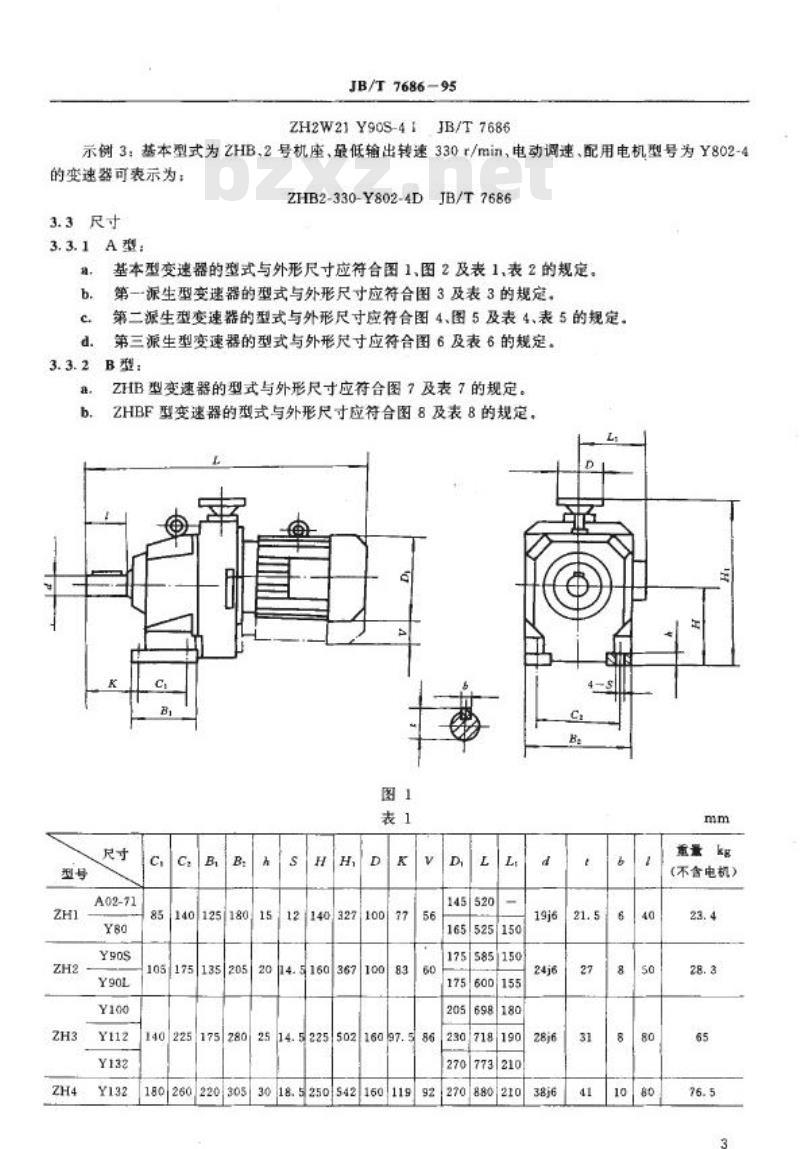

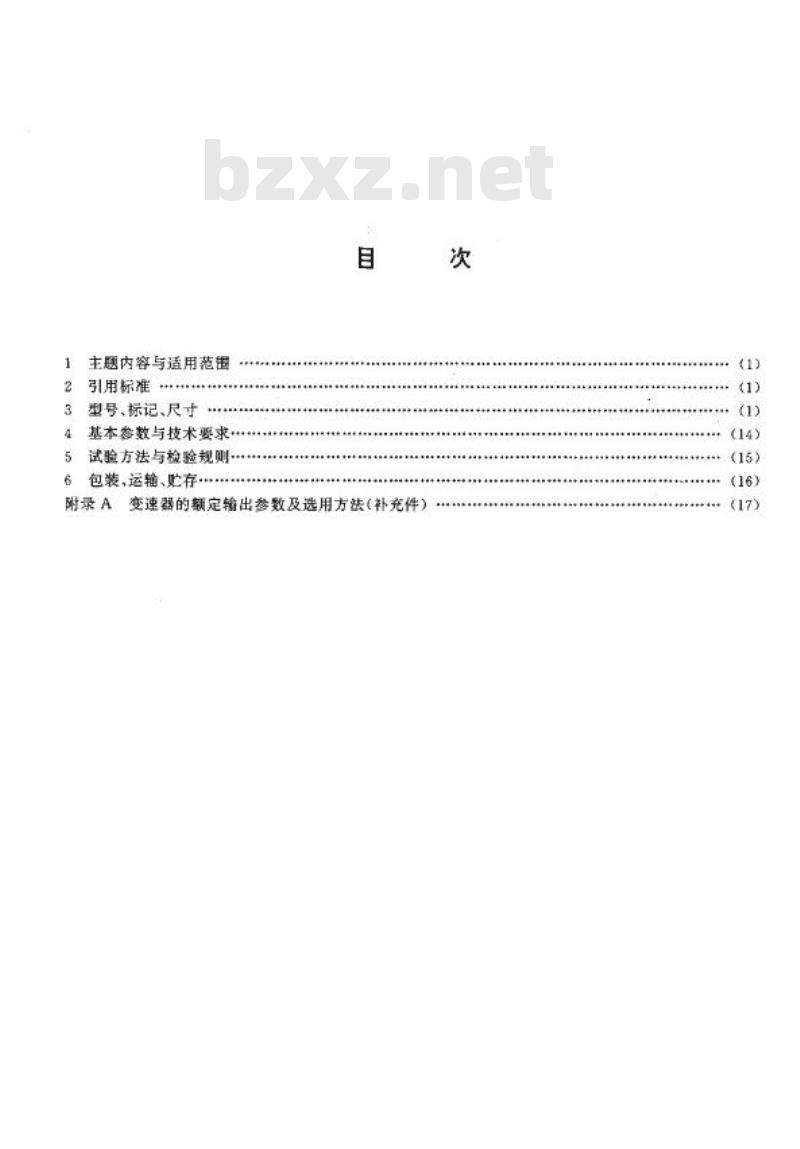

中华人民共和国机械行业标准 JB/T7686-95 锥盘环盘式无级变速器 （1995-06-16 发布，1996-07-01 实施） 发布机构：中华人民共和国机械工业部 【主题内容与适用范围】 本标准规定了ZH型（相交轴、干式）锥盘环盘式无级变速器（以下简称变速器）的型号、标记、尺寸，基本参数与技术要求，试验方法与检验规则，包装、运输、贮存。本标准规定的变速器主要适用于食品、轻工、制药、化工、纺织、包装及电子等行业。变速器工作环境温度为15℃～+40℃，海拔不超过1000m。 【引用标准】 - GB191 - GB 9439 - JB1009 - JB2759 - JB/T2982 - JB/T5559 - JB/T7000 - JB/T7346 - 包装储运图示标志 - 灰铸铁件 - AO2系列分马力三相异步电动机技术条件 - 机电产品包装通用技术条件 - 摆线针轮减速器 - 锥面包络圆柱蜗杆减速器 - 同轴式圆柱齿轮减速器 - 机械无级变速器试验方法 - ZBK22007 - Y系列(IP44)三相异步电动机技术条件 【型号、标记、尺寸】 3.1 型号 变速器分为AB型。A型按其型式不同分别包括：基本代号、机座号、组合代号、减速单元参数、电机型号、调速方式代号及装配型式代号中的全部或一部分；B型按其型式不同分别包括基本代号、机座号、最低输出转速、电机型号及调速方式代号。 3.1.1 A型 a. 基本代号：ZH表示卧式结构，ZHF表示法兰安装结构。 b. 组合代号：用于派生型变速器。W表示连接有蜗轮蜗杆的第一派生型，B表示连接有摆线针轮的第二派生型，T表示连接有TZS型同轴式限柱齿轮的第三派生型。 c. 减速参数代号：由两位数字组成，第一位数字表示规格代号（见表9），第二位数字为速比代号（见表10）。 d. 调速方式代号：D表示电动调速，手动调速时代号省略。 e. 装配型式代号：用于第一派生型变速器，分别表示其相应的装配型式。注：调速手轮可安装在变速器上部，或左或右安装均可，为简化型号标记面省略，用户可在订货时提出或在使用中自行调整。 3.1.2 B型 a. 基本代号：ZHB表示卧式结构，ZHBF表示法兰安装结构。 b. 调速方式代号：D表示电动调速，手动调速时代号省略。 3.2 标记 3.2.1 标记方法 A型： 基本型：标准号 + 机座号 + 基本代号 + 派生型 + 调速方式代号 + 电机型号 派生型：标准号 + 调速方式代号 + 电机型号 + 机座号 + 基本代号 B型： 标准号 + 调速方式代号 + 电机型号 + 最低输出转速 + 机座号 + 基本代号 3.2.2 标记示例 示例1：基本型式为ZHF型、2号机座、电动调速、配用电机型号为Y90S-4的变速器可表示为：ZHF2Y90S-4DJB/T7686 示例2：基本型式为ZH型、2号机座、手动调速、配用电机型号为Y905-4所连接的蜗轮蜗杆副的中心距为80.速比为7.5，第1种装配型式，其标记为：ZH2W21Y90S-41JB/T7686 示例3：基本型式为ZHB、2号机座、最低输出转速330r/min，电动调速、配用电机型号为Y802-4的变速器可表示为：ZHB2-330-Y802-4DJB/T7686 3.3 尺寸 3.3.1 A型 基本型变速器的型式与外形尺寸应符合图1、图2及表1、表2的规定。第一派生型变速器的型式与外形尺寸应符合图3及表3的规定，第二派生型变速器的型式与外形尺寸应符合图4、图5及表4、表5的规定。第三派生型变速器的型式与外形尺寸应符合图6及表6的规定。 3.3.2 B型 ZHB型变速器的型式与外形尺寸应符合图7及表7的规定。ZHBF型变速器的型式与外形尺寸应符合图8及表8的规定。 【附件/表格信息片段】 (此部分为原始OCR文本的残缺表格信息，内容已尽力保留结构。) 型号 | ZH1 | ZH2 | ZH3 | ZH4 | ZHBF型 ---|---|---|---|---|--- 图1 | 表1 | 尺 | A02-71 | Y80 | Y90S | Y90L | Y100 | Y112 | Y132 | Y132 C | C | B | B | 140 | 125 | 180 | 85 | 105 | 175 | 135 | 205 | 140 225 | 175 | 280 | 15 | 20 | H | H | E | 140
