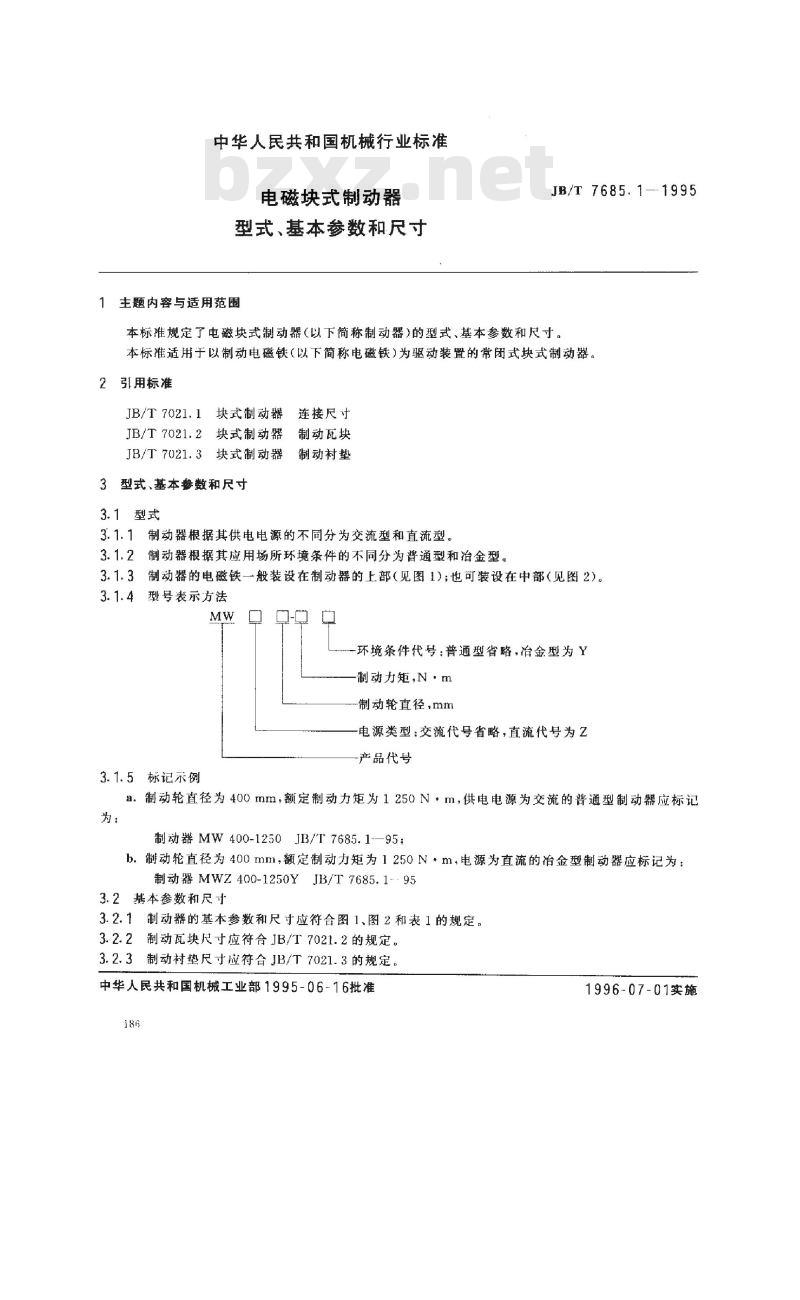

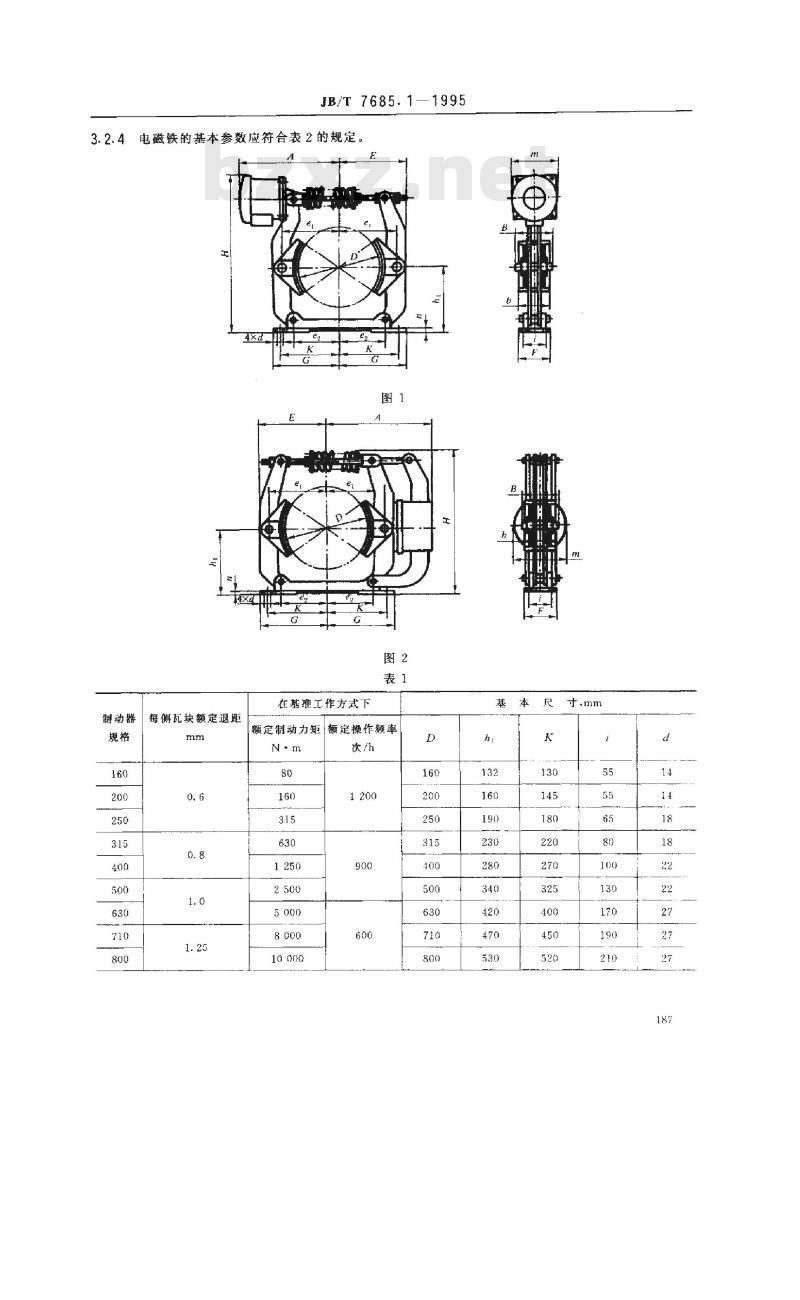

中华人民共和国机械行业标准 电磁块式制动器 型式、基本参数和尺寸 1 主题内容与适用范围 本标准规定了电磁块式制动器（以下简称制动器）的型式、基本参数和尺寸。本标准适用于以制动电磁铁（以下简称电磁铁）为驱动装置的常闭式块式制动器。 2 引用标准 本标准引用以下规范性标准： JB/T 7021.1 块式制动器连接尺寸 JB/T 7021.2 制动瓦块 JB/T 7021.3 块式制动器制动衬垫 3 型式、基本参数和尺寸 3.1 型式 3.1.1 制动器根据其供电电源的不同分为交流型和直流型。 3.1.2 制动器根据其应用场所环境条件的不同分为普通型和冶金型。 制动器的电磁铁通常装设在制动器的上部（见图1）；也可装设在中部（见图2）。 3.1.3 制动器型号表示方法： MW：制动轮直径，单位为mm。 环境条件代号：普通型省略，冶金型为Y。 Z：电源类型。交流代号省略，直流代号为Z。 -：产品代号 3.1.4 标记示例： a. 制动轮直径为400mm，额定制动力矩为1250N·m，供电电源为交流的普通型制动器应标记为：MW400-1250JB/T7685.1—95。 b. 制动轮直径为400mm，额定制动力矩为1250N·m，电源为直流的冶金型制动器应标记为：MWZ400-1250YJB/T7685.1—95。 3.2 基本参数和尺寸 3.2.1 制动器的基本参数和尺寸应符合图1、图2和表1的规定。 3.2.2 制动瓦块尺寸应符合JB/T7021.2的规定。 3.2.3 制动衬垫尺寸应符合JB/T7021.3的规定。 3.2.4 电磁铁的基本参数应符合表2的规定。 表1：制动器基本参数和尺寸（部分节选） 本表列出了不同规格的制动器各项尺寸参数，包括每侧瓦块额定退距（mm）、额定制动力矩、额定操作额率（次/h）、基本尺寸（如长、宽等）。 例如，在基准工作方式下，不同规格的制动器（如160mm、400mm、800mm）对应的额定退距和额定制动力矩有明确规定。 表2：电磁铁基本参数 本表详细规定了不同规格制动器所使用的电磁铁的基本参数，包括本数、额定吸持力（N），以及额定工作寿命（小时）。 根据安装位置（装设在上部时或装设在中部时），电磁铁的额定吸持力和额定工作寿命有所不同。 注： ① 制动器结构可不与图示相符，只要求符合给定的尺寸。 ② 额定退距一般为最小退距，允许的最大退距由生产厂自行确定，但应有明确的规定。 基准工作方式为连续和断续周期两种工作制，断续周期工作制时的负载因数为40%。
