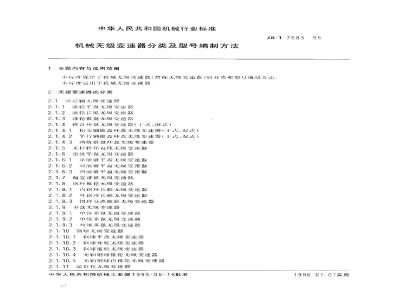

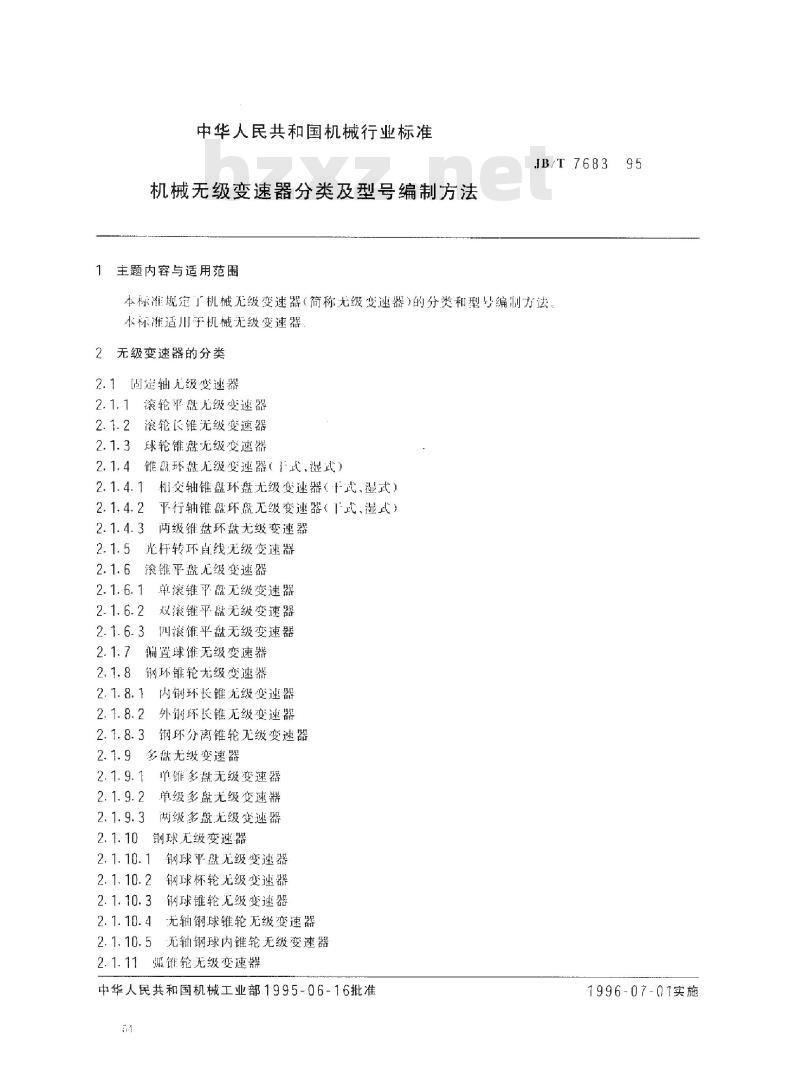

中华人民共和国机械行业标准 机械无级变速器分类及型号编制方法 JB/T 7683-95 本标准规定了机械无级变速器（简称无级变速器）的分类和型号编制方法。本标准适用于机械无级变速器。 2 无级变速器的分类 2.1 固定轴无级变速器 2.1.1 滚轮平盘无级变速器 2.1.2 滚轮长锥无级变速器 2.1.3 球轮锥盘无级变速器 2.1.4 锥盘环盘无级变速器（包括1式、锥式） 2.1.4.1 相交轴锥盘环盘无级变速器（包括+式、湿式） 2.1.4.2 平行轴锥盘环盘无级变速器（包括1式、湿式） 2.1.4.3 两级罐盘环盘无级变速器 2.1.5 光杆转环轴线无级变速器 2.1.6 滚锥平盘无级变速器 2.1.6.1 单滚锥平盘无级变速器 2.1.6.2 双滚锥平盘无级变速器 2.1.6.3 四滚锥平盘无级变速器 2.1.7 偏置球锥无级变速器 2.1.8 钢环锥轮无级变速器 2.1.8.1 内钢环长锥无级变速器 2.1.8.2 外钢环长锥无级变速器 2.1.8.3 钢环分离锥轮无级变速器 2.1.9 多盘无级变速器 2.1.9.1 单级多盘无级变速器 2.1.9.2 两级多盘无级变速器 2.1.9.3 钢球无级变速器 2.1.10 弧锥轮无级变速器 2.1.10.1 钢球平盘无级变速器 2.1.10.2 钢球锥轮无级变速器 2.1.10.3 无轴钢球锥轮无级变速器 2.1.10.4 无轴钢球内锥轮无级变速器 2.1.10.5 钢球锥轮无级变速器 2.1.11 弧锥轮无级变速器 2.1.11.1 径置弧锥轮无级变速器 2.1.11.2 弦置弧锥轮无级变速器 2.1.11.3 络筒式弧锥轮无级变速器 2.1.12 菱锥锥轮无级变速器 2.2 行星无级变速器 2.2.1 行星链盘无级变速器 2.2.2 行星菱锥无级变速器 2.2.3 行星长锥无级变速器 2.2.4 行星锥齿无级变速器 2.2.5 无轴行星菱锥无级变速器 2.2.6 行罩锥无级变速器 2.2.7 行星钢球无级变速器 2.2.8 封闭行星长锥无级变速器 2.2.9 封闭行星菱锥无级变速器 2.2.10 倒置行星长链无级变速器 2.2.11 谐波行星无级变速器 2.2.12 封闭钢球锥轮无级变速器 2.2.13 封闭钢球内锥轮无级变速器 2.2.14 弧锥轮封闭行星无级变速器 2.3 带式无级变速器 2.3.1 单变速轮V带无级变速器 2.3.2 块带无级变速器 2.3.3 钢带无级变速器 2.3.4 普通V带无级变速器 2.3.5 宽V带无级变速器 2.3.6 单楔带无级变速器 2.3.7 长锥平带无级变速器 2.4 链式无级变速器 2.4.1 滑片链无级变速器 2.4.2 自动加压滑片链无级变速器 2.4.3 滚柱链无级变速器 2.4.4 套环链无级变速器 2.4.5 摆销链无级变速器 2.4.6 导带活节链无级变速器 2.4.7 卷绕无级变速器 2.5 脉动无级变速器 2.5.1 三机摇块脉动无级变速器 2.5.2 四相摇杆脉动无级变速器 2.5.3 偏心环连杆脉动无级变速器 2.5.4 平而0轮脉动无级变速器 2.5.5 空间凸轮脉动无级变速器 3 无级变速器的型号编制方法 3.1 无级变速器的主参数包括：公称输入功率P（W）（恒转矩型为最高输出转速时的功率）或输出转矩（N·m）；最小传动比值i和变速比值R。 3.2 无级变速器的型号由产品代号（由类别代号、结构或运动特征代号的3~1个汉语拼音字头组成）、机型号、安装型式、公称输入功率（或公称输出转矩）、最小传动比值i及变速比值R组成。 3.2.1 无级变速器的产品代号 无级变速器的产品代号由表格规定的代号表示： 类别 | 结构、运动特征 -- | -- 滚轮平盘 | 滚轮、平盘 滚轮长锥 | 滚轮、长锥 球轮锥盘 | 球轮、锥盘 锥盘环盘 | 锥盘、环盘 光杆转环 | 光杆、转环 滚锥平 | 滚锥、平 偏置球 | 偏置球、链盘 钢环锥轮 | 钢环、锥轮 多盘 | 多盘 钢球 | 钢球 弧锥轮 | 弧锥轮 菱锥锥轮 | 菱锥、锥轮 行星锥盘 | 行星锥盘 无级变速器名称与型号编制示例： 滚轮平盘无级变速器 滚轮长锥无级变速器 球轮锥盘无级变速器 相交轴锥盘环盘无级变速器 平行轴锥盘环盘无级变速器 两级罐盘环盘无级变速器 光杆转环轴线无级变速器
