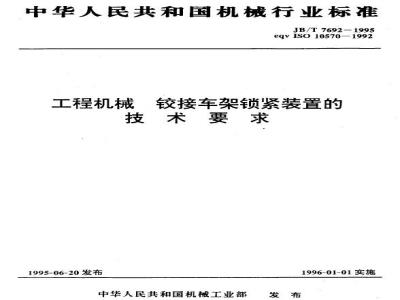

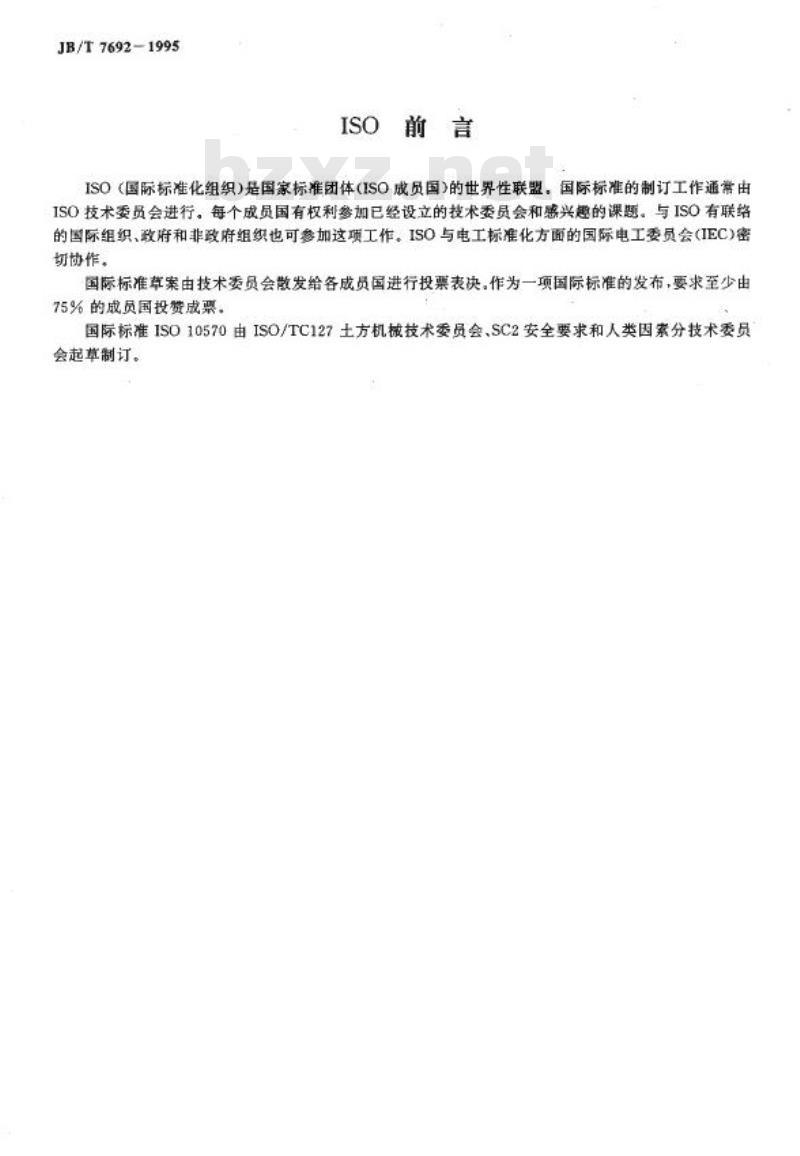

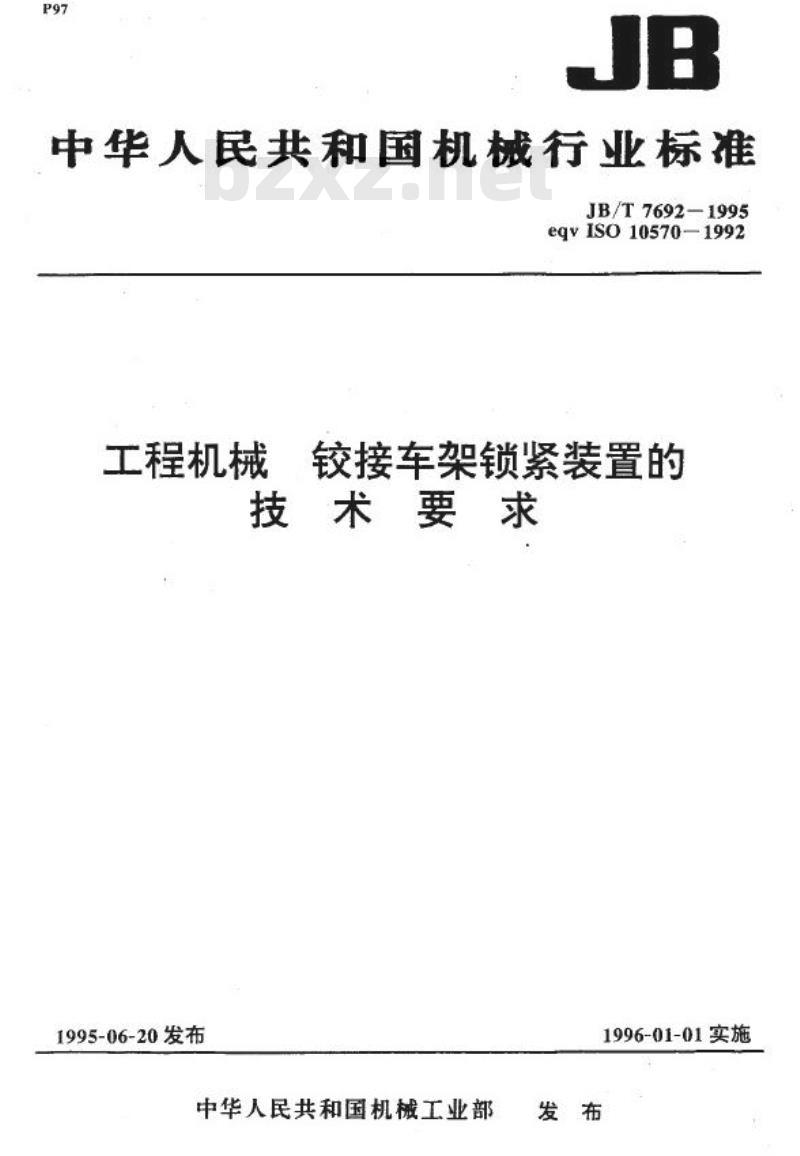

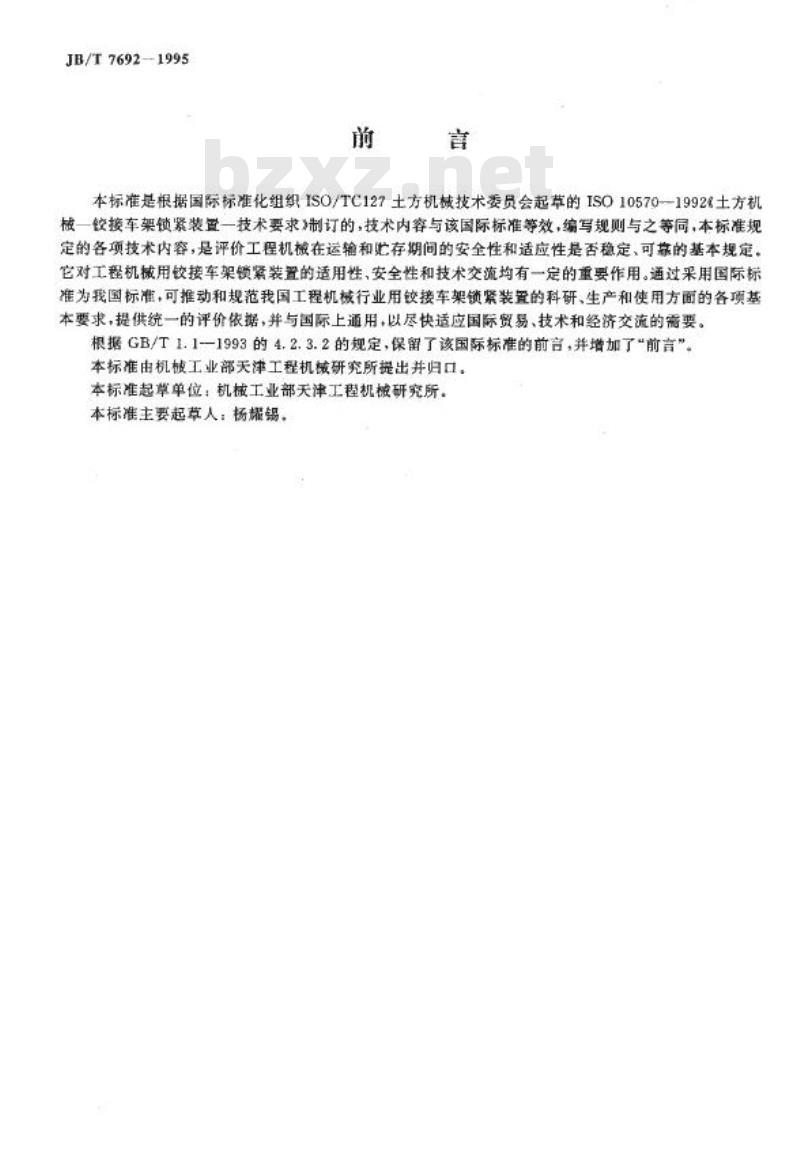

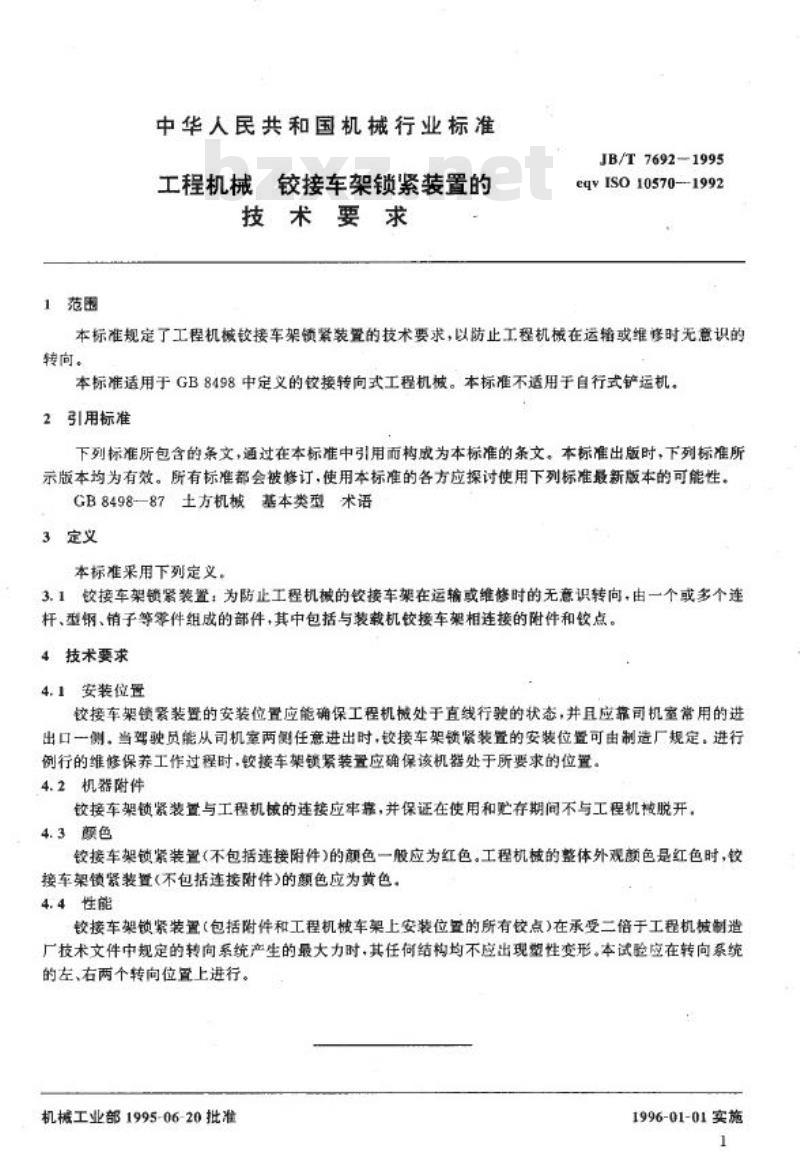

中华人民共和国机械行业标准 JB/T7692—1995 工程机械 铰接车架锁紧装置的 技术要求 发布日期：1995-06-20 实施日期：1996-01-01 前言 本标准是根据国际标准化组织ISO/TC127土方机械技术委员会起草的《ISO10570—1992 土方机械一：铰接车架锁紧装置一 技术要求》制订的。其技术内容与该国际标准等效，编写规则也与之相同。本标准规定的各项技术内容，是评价工程机械在运输和储存期间的安全性和适应性是否稳定、可靠的基本规定。它对工程机械用铰接车架锁紧装置的适用性、安全性及技术交流均有重要作用。通过采用国际标准为我国标准，可以推动和规范我国工程机械行业用铰接车架锁紧装置的科研、生产和使用方面的各项基本要求，提供统一的评价依据，并与国际上通用，以尽快适应国际贸易、技术和经济交流的需要。 根据GB/T 1.11993的规定，保留了该国际标准的前言，并增加了“前言”部分。本标准由机械工业部天津工程机械研究所提出并归口，起草单位为机械工业部天津工程机械研究所。 ISO（国际标准化组织）是一个国家标准团体的世界性联盟。国际标准的制订工作通常由ISO技术委员会进行。每个成员国有权利参加已经设立的技术委员会和感兴趣的课题。与ISO有联络的国际组织、政府和非政府组织也可参加这项工作。ISO与电工标准化的国际电工委员会(IEC)密切协作。 国际标准草案由技术委员会散发给各成员国进行投票表决。作为一项国际标准的发布，要求至少由75%的成员国投费成票。 国际标准ISO10570由ISO/TC127土方机械技术委员会SC2安全要求和人类因素技术委员会起草制订。 1 范围 本标准规定了工程机械铰接车架锁紧装置的技术要求，目的是防止工程机械在运输或维修时无意识的转向。 本标准适用于GB8498中定义的铰接转向式工程机械。本标准不适用于自行式铲运机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，下列标准所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB8498—87 土方机械基本类型术语 3 定义 本标准采用下列定义： 3.1 铰接车架锁紧装置：为防止工程机械的铰接车架在运输或维修时的无意识转向，由一个或多个连杆、型钢、销子等零件组成的部件，其中包括与装载机铰接车架相连接的附件和铰点。 4 技术要求 4.1 安装位置 H铰接车架锁紧装置的安装位置应能确保工程机械处于直线行驶的状态，并且应靠近司机室常用的进出口一侧。当驾驶员能从司机室两侧任意进出时，铰接车架锁紧装置的安装位置可由制造厂规定。在进行例行的维修保养工作过程时，铰接车架锁紧装置应确保该机器处于所要求的位置。 4.2 机器附件 H铰接车架锁紧装置与工程机械的连接应牢靠，并保证在使用和储存期间不与工程机械脱开。 4.3 颜色 铰接车架锁紧装置（不包括连接附件）的颜色一般应为红色。若工程机械的整体外观颜色是红色时，铰接车架锁紧装置（不包括连接附件）的颜色应为黄色。 4.4 性能 H铰接车架锁紧装置（包括附件和工程机械车架上安装位置的所有铰点）在承受二倍于工程机械制造厂技术文件中规定的转向系统产生的最大力时，其任何结构均不应出现塑性变形。本试验应在转向系统的左、右两个转向位置上进行。
