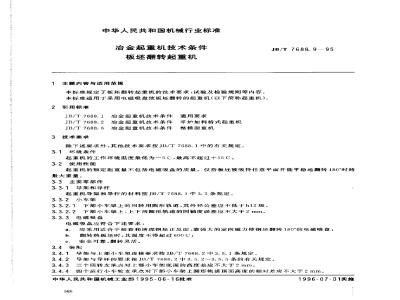

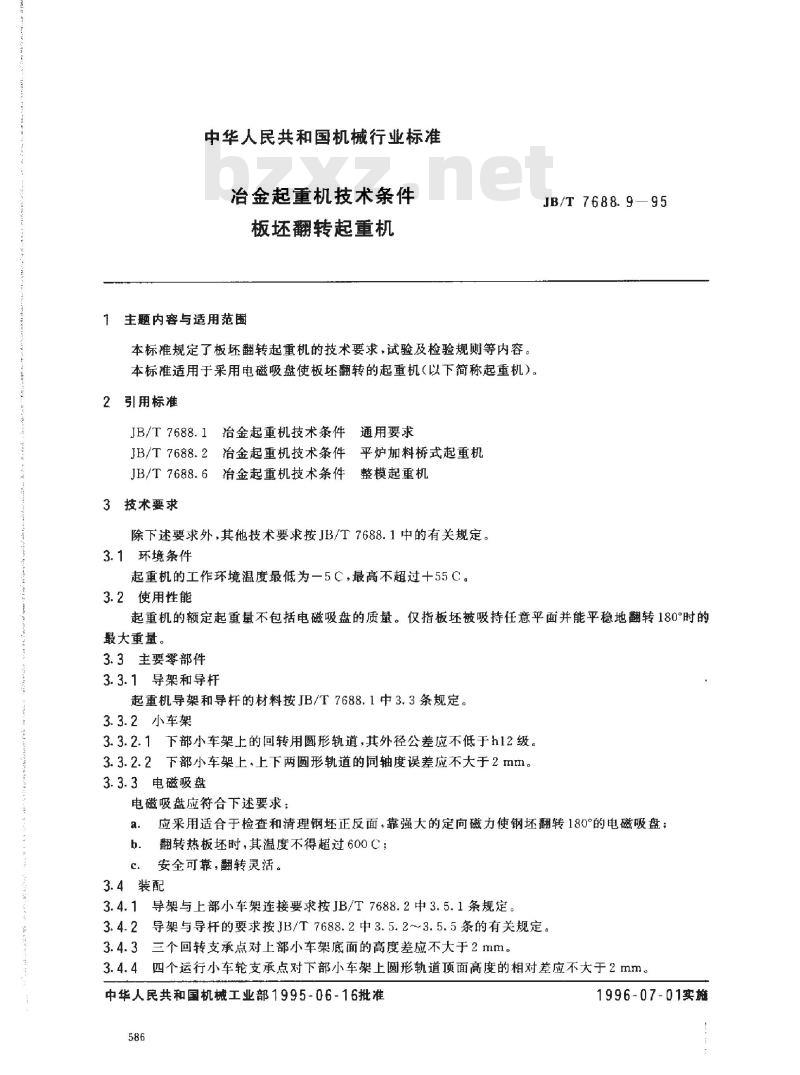

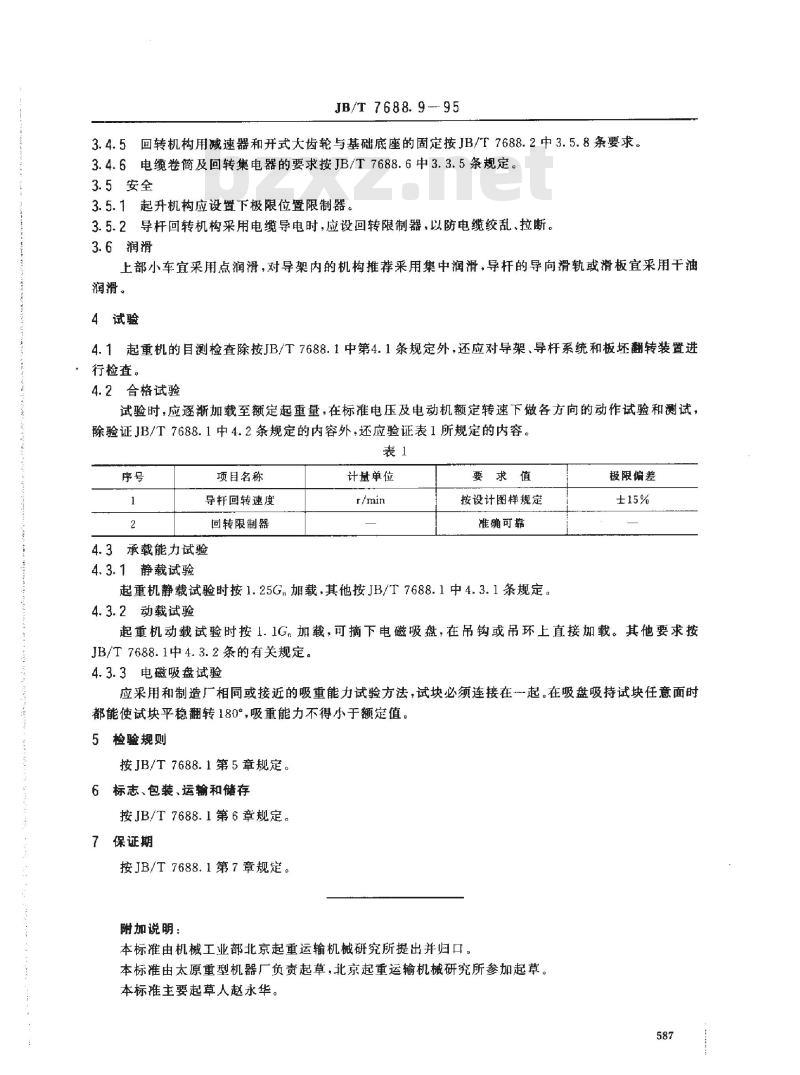

中华人民共和国机械行业标准 冶金起重机技术条件 板坏翻转起重机 1. 主题内容与适用范围 本标准规定了板坏翻转起重机的技术要求、试验及检验规则等内容。本标准适用于采用电磁吸盘使板坏翻转的起重机（以下简称起重机）。 2. 引用标准 JB/T 7688.1 冶金起重机技术条件通用要求 JB/T 7688.2 冶金起重机技术条件平炉加料桥式起重机 JB/T 7688.6 冶金起重机技术条件整模起重机 3. 技术要求 除下述要求外，其他技术要求按JB/T 7688.1中的有关规定。 3.1 环境条件 起重机的工作环境温度最低为-5℃，最高不超过55℃。 3.2 使用性能 起重机的额定起重量不包括电磁吸盘的质量，仅指板坏被吸持任意平面并能平稳地翻转180°时的最大重量。 3.3 主要零部件 3.3.1 导架和导杆 起重机导架和导杆的材料按JB/T 7688.1中3.3条规定。 3.3.2 小车架 3.3.2.1 下部小车架上的回转用圆形轨道，其外径公差应不低于h12级。 3.3.2.2 下部小车架上，上下两圆形轨道的同轴度误差应不大于2mm。 3.3.3 电磁吸盘 电磁吸盘应符合下列要求：应采用适合于检查和清理钢坏正反面、靠强大的定向磁力使钢坏翻转180°的电磁吸盘；翻转热板坏时，其温度不得超过60℃；必须确保安全可靠、翻转灵活。 3.4 装配 3.4.1 导架与上部小车架连接要求按JB/T 7688.2中3.5.1条规定。 3.4.2 导架与导杆的要求按JB/T 7688.2中3.5.2～3.5.5条的有关规定。 3.4.3 三个回转支承点对上部小车架底面的高度差应不大于2mm。 3.4.4 四个运行小车轮支承点对下部小车架上圆形轨道顶面高度的相对差应不大于2mm。 3.4.5 回转机构用减速器和开式大齿轮与基础底座的固定按JB/T 7688.2中3.5.8条要求。 3.4.6 电缆卷筒及回转集电器的要求按JB/T 7688.6中3.3.5条规定。 3.5 安全 3.5.1 起升机构应设置下极限位置限制器。 3.5.2 导杆回转机构采用电缆导电时，应设回转限制器，以防电缆绞乱、拉断。 3.6 润滑 上部小车宜采用点润滑，对导架内的机构推荐采用集中润滑，导杆的导向滑轨或滑板宜采用干油润滑。 4. 试验 4.1 起重机的目测检查除按JB/T 7688.1中第4.1条规定外，还应对导架、导杆系统和板坏翻转装置进行检查。 4.2 合格试验 试验时，应逐渐加载至额定起重量，在标准电压及电动机额定转速下做各方向的动作试验和测试，除验证JB/T 7688.1中4.2条规定的内容外，还应验证表1所规定的内容。 表1： 序号 | 项目名称 | 计量单位 | 要求值 1 | 导杆回转速度 | r/min | 按设计图样规定 2 | 回转限制器 | | 准确可靠 4.3 承载能力试验 4.3.1 静载试验 起重机静载试验时按1.25G加载，其他按JB/T 7688.1中4.3.1条规定。 4.3.2 动载试验 起重机动载试验时按1.1G加载，可摘下电磁吸盘，在吊钩或吊环上直接加载。其他要求按JB/T 7688.1中4.3.2条的有关规定，极限偏差±15%。 4.3.3 电磁吸盘试验 应采用和制造厂相同或接近的吸重能力试验方法，试块必须连接在一起。在吸盘吸持试块任意面时都能使试块平稳翻转180°，吸重能力不得小于额定值。 5. 检验规则 按JB/T 7688.1第5章规定。 6. 标志、包装、运输和储存 按JB/T 7688.1第6章规定。 7. 保证期 按JB/T 7688.1第7章规定。 附加说明： 本标准由机械工业部北京起重运输机械研究所提出并归口。本标准由太原重型机器厂负责起草，北京起重运输机械研究所参加起草。本标准主要起草人赵永华。本标准于1995-06-16批准，1996-07-01实施。
