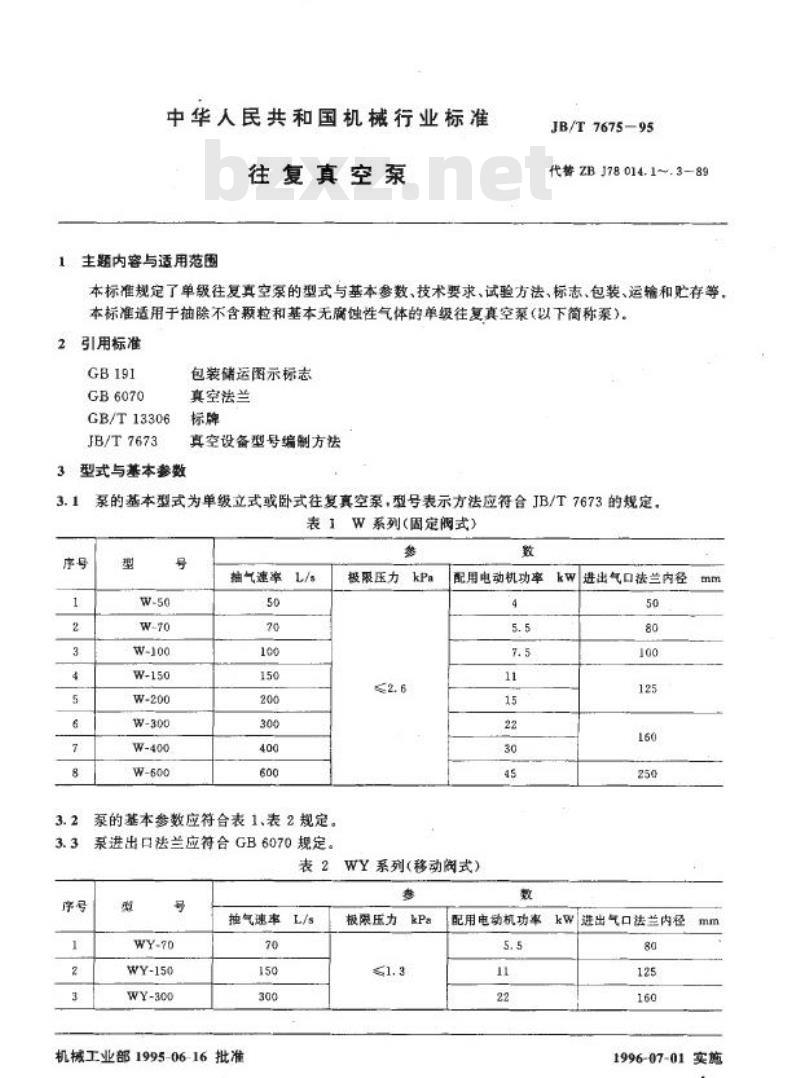

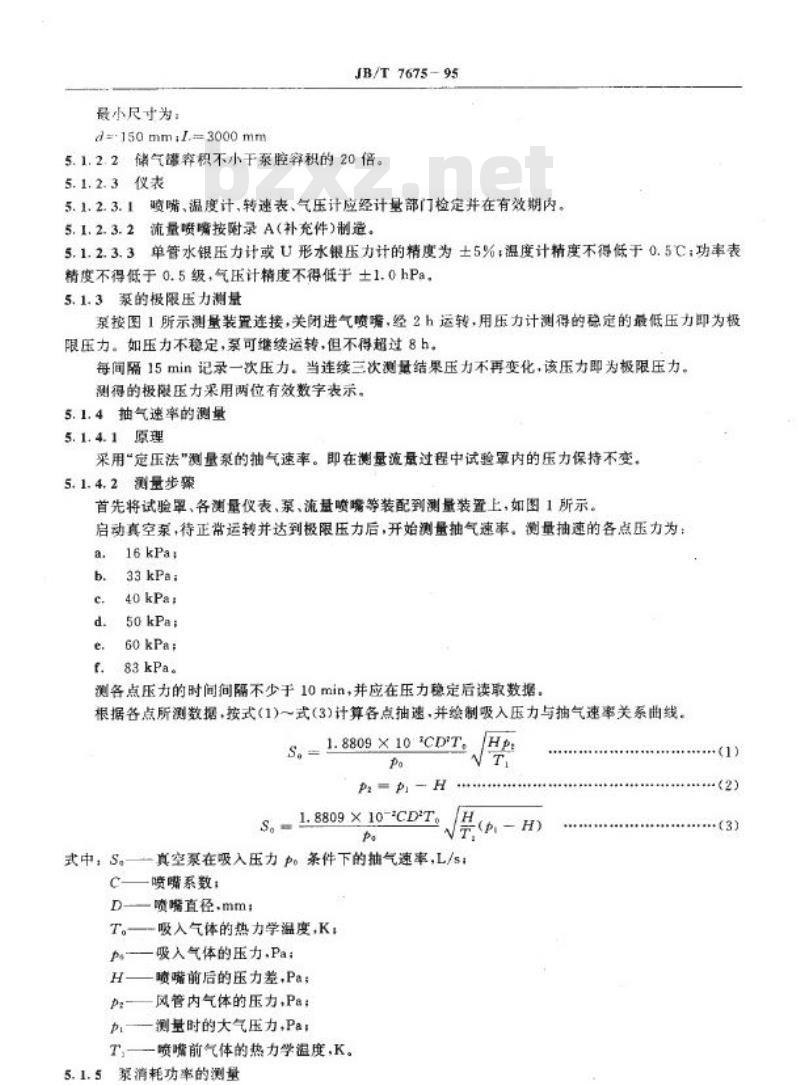

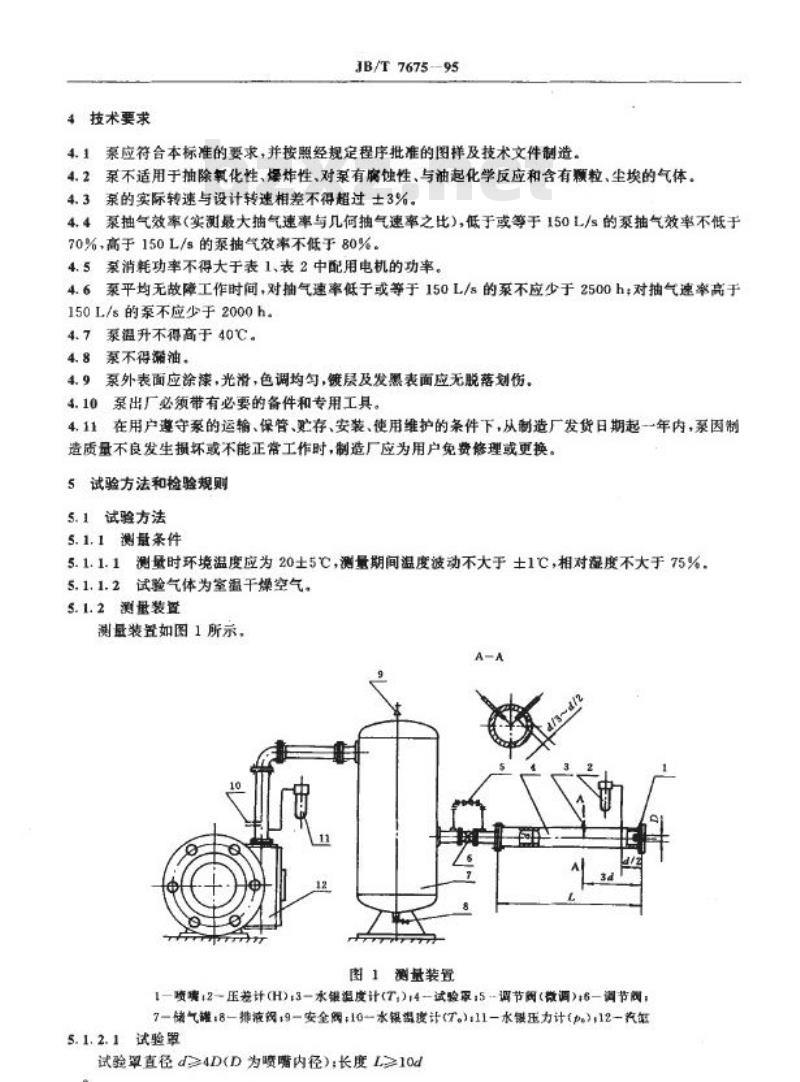

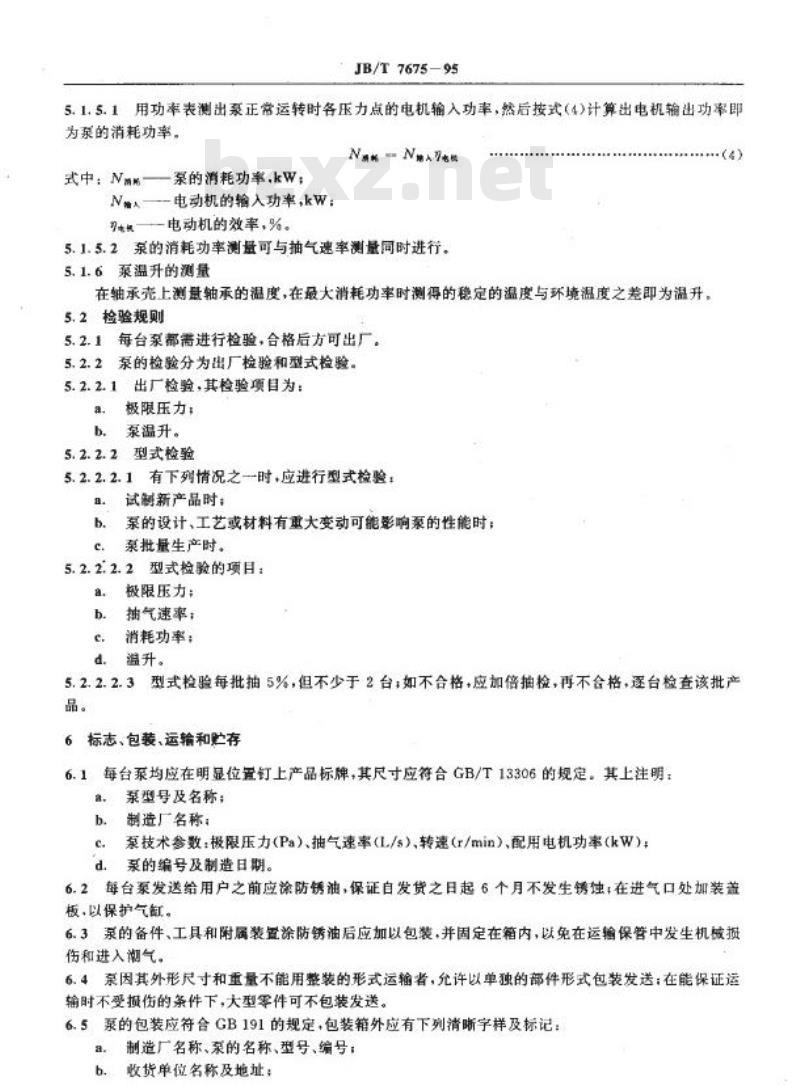

中华人民共和国机械行业标准 JB/T7675-95 往复真空泵 发布：1995-06-16 发布部门：中华人民共和国机械工业部 实施：1996-07-01 主题内容与适用范围 本标准规定了单级往复真空泵的型式与基本参数、技术要求、试验方法、标志、包装、运输和贮存等。本标准适用于抽除不含颗粒和基本无腐蚀性气体的单级往复真空泵（以下简称本泵）。 引用标准 GB/T 13306 GB 6070 GB 191 JB/T7673 包装储运图示标志 真空法兰 标牌 真空设备型号编制方法 1 型式与基本参数 本泵的基本型式为单级立式或卧式往复真空泵。型号表示方法应符合JB/T7673的规定。 3.1 W系列（固定阀式） 该系列泵的型号及其基本参数如下： | 型号 | w-50 | W-70 | w-100 | W-150 | W-200 | W-300 | W-400 | W-600 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 抽气速率 (L/s) | 50 | 70 | 100 | 150 | 200 | 300 | 400 | 600 | | 极限压力 (kPa) | ≤2.6 | | | 配用电动机功率 (kw) | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 45 | 3.2 WY系列(移动式) 该系列泵的型号及其基本参数如下： | 型号 | WY-70 | WY-150 | WY-300 | | :--- | :--- | :--- | :--- | | 抽气速率 (L/s) | 70 | 150 | 300 | | 极限压力 (kPa) | ≤1.3 | | | 配用电动机功率 (kw) | 5.5 | 11 | 22 | 3.3 进出气口法兰内径 W系列和WY系列泵的进出气口法兰内径规格分别为： W系列：50mm, 80mm, 100mm, 125mm, 160mm, 250mm WY系列：50mm, 80mm, 100mm, 125mm, 160mm 4 技术要求 4.1 泵应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 泵不适用于抽除氧化性、爆炸性、对泵有腐蚀性、与油起化学反应和含有颗粒、尘埃的气体。 4.3 泵的实际转速与设计转速相差不得超过±3%。 4.4 泵抽气效率（实测最大抽气速率与几何抽气速率之比）：低于或等于150L/s的泵抽气效率不低于70%，高于150L/s的泵抽气效率不低于80%。 4.5 消耗功率不得大于表1（W系列）和表2（WY系列）中配用电机的功率。 4.6 泵平均无故障工作时间：对抽气速率低于或等于150L/s的泵不应少于2500h；对抽气速率高于150L/s的泵不应少于2000h。 4.7 泵温升不得高于40℃。 4.8 泵不得漏油。 4.9 泵外表面应涂漆，光滑，色调均匀，漆层及发黑表面应无脱落划伤。 4.10 泵出厂必须带有必要的备件和专用工具。 4.11 在用户遵守本泵的运输、保管、贮存、安装、使用维护的条件下，从制造厂发货日期起一年内，因制造质量不良发生损坏或不能正常工作时，制造厂应为用户免费修理或更换。 5 试验方法和检验规则 5.1 试验方法 5.1.1 测量条件 5.1.1.1 测量时环境温度应为20±5℃，测量期间温度波动不大于±1℃，相对湿度不大于75%。 5.1.1.2 试验气体为室温干燥空气。 5.1.2 测量装置 测量装置如图1所示。 图1 测量装置构成包括：1-喷嘴；2-压差计(H)；3-水银温度计(T,°)；4-试验系；5-调节阀（微调）；6-调节阀；7-储气罐；8-排液阀；9-安全阀；10-水银温度计(T,°)；11-水银压力计(pe)；12-汽缸。 5.1.2.1 试验罩最小尺寸要求：试验罩直径d > 4D（D为喷嘴内径）；长度L ≥ 10d²。最小尺寸为：d=150mm；L=3000mm。 5.1.2.2 储气罐容积不小于泵腔容积的20倍。 5.1.2.3 仪表要求： 5.1.2.3.1 喷嘴、温度计、转速表、气压计应经计量部门检定并在有效期内。 5.1.2.3.2 流量喷嘴按附录A（补充件）制造。 5.1.2.3.3 测量精度要求：单管水银压力计或U形水银压力计的精度为±5%；温度计精度不得低于0.5℃；功率表精度不得低于0.5级；气压计精度不得低于±1.0hPa。 5.1.3 极限压力测量 按图1所示将测量装置连接到泵。关闭进气喷嘴，经2h运转后，用压力计测得的稳定的最低压力即为极限压力。如果压力不稳定，泵可继续运转，但不得超过8h，每间隔15min记录一次压力。当连续三次测量结果压力不再变化时，该压力即为极限压力，测得的极限压力采用两位有效数字表示。 5.1.4 抽气速率的测量 5.1.4.1 原理 采用“定压法”测量泵的抽气速率。即在测量流量过程中，试验罩内的压力保持恒定。
