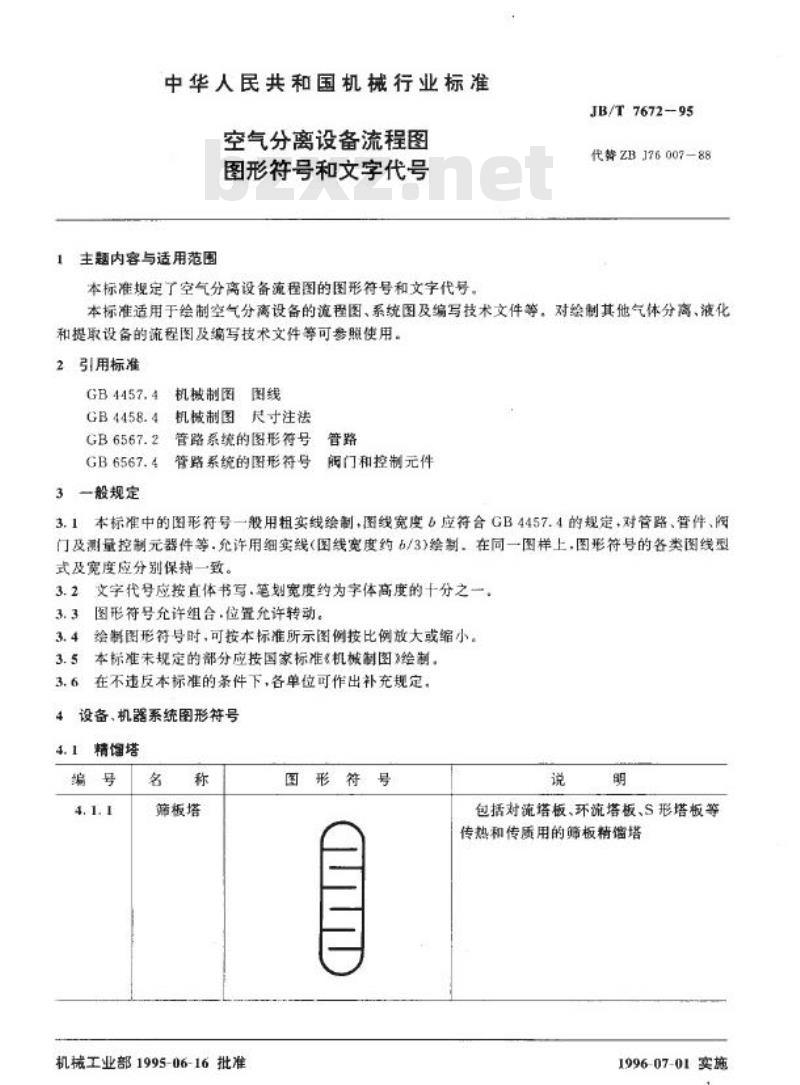

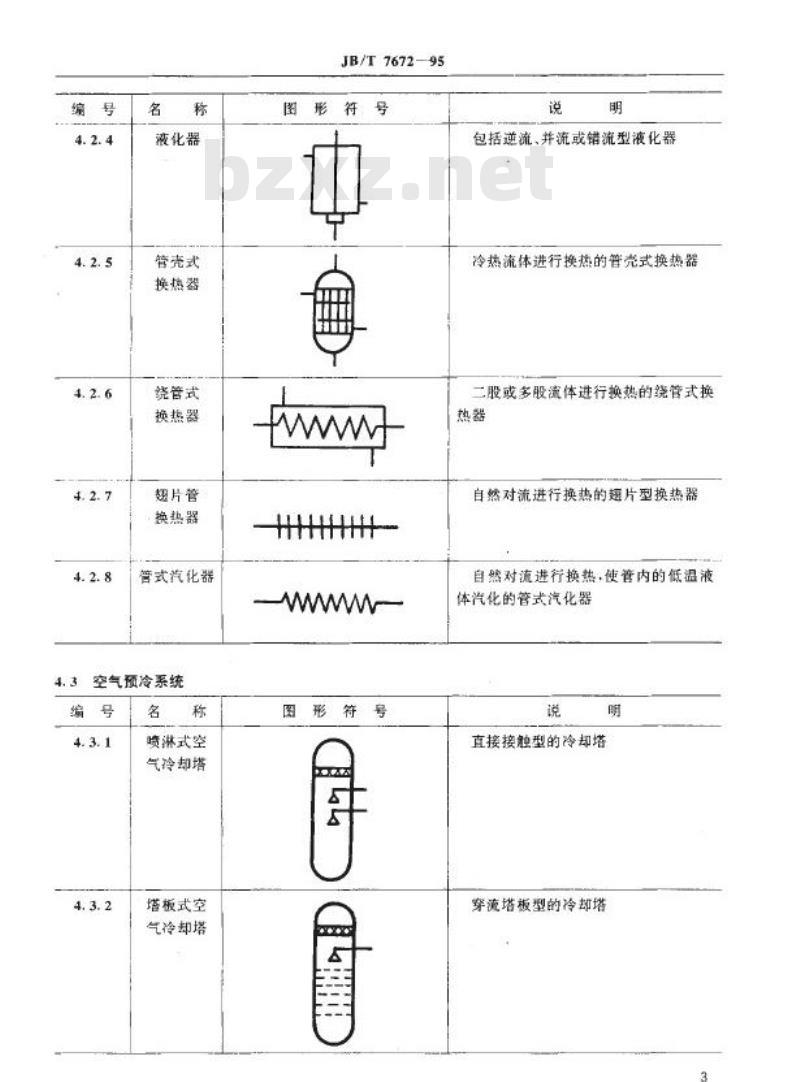

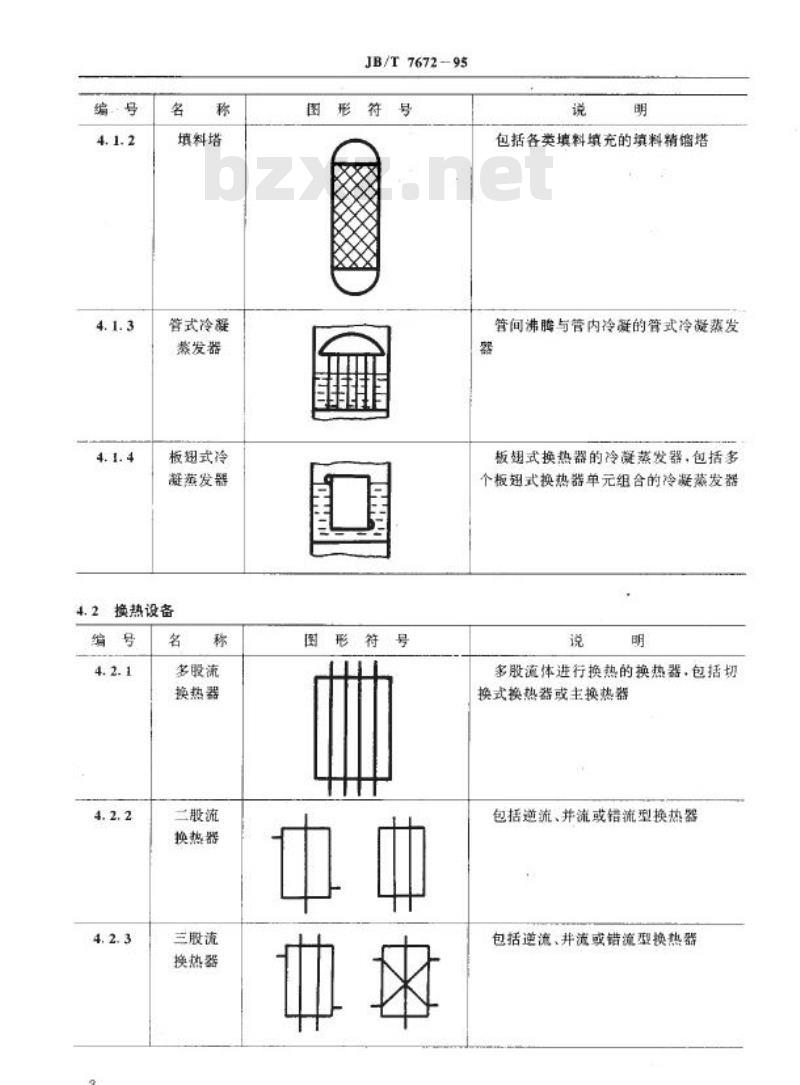

中华人民共和国机械行业标准 JB/T 7672-95 空气分离设备流程图图形符号和文字代号 主题内容与适用范围 本标准规定了空气分离设备流程图的图形符号和文字代号。本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件等。对于绘制其他气体分离、液化和提取设备的流程图及编写技术文件等，可参照本标准使用。 引用标准 1. GB4457.4 机械制图图线 2. GB4458.4 机械制图 3. 尺寸注法 4. GB6567.2 管路系统的图形符号 5. GB6567.4 管路系统的图形符号 6. 阀门和控制元件 一般规定 3.1 本标准中的图形符号一般用粗实线绘制。图线宽度应符合GB4457.4的规定。对于管路、管件、阀门及测量控制元器件等，允许用细实线（图线宽度约6/3）绘制。在同一图样上，图形符号的各类图线型式及宽度应分别保持一致。 3.2 文字代号应按直体书写。笔划宽度约为字体高度的十分之一，图形符号允许组合，位置允许转动。 3.3 绘制图形符号时，可按本标准所示图例按比例放大或缩小。 3.4 本标准末规定的部分应按国家标准《机械制图》绘制。在不违反本标准的条件下，各单位可作出补充规定。 设备、机器系统图形符号 4.1 精馏塔 4.1.1 名称：筛板塔。说明：包括对流塔板、环流塔板、S形塔板等传热和传质用的筛板精馏塔。 4.1.2 名称：填料塔。 4.1.3 名称：管式冷凝蒸发器。说明：包括对流塔板、环流塔板、S形塔板等传热和传质用的筛板精馏塔。 4.1.4 名称：板翅式冷凝蒸发器。说明：包括各类填料填充的填料精馏塔。 4.2 换热设备 4.2.1 名称：多股流换热器。说明：多股流体进行换热的换热器，包括切换式换热器或主换热器。 4.2.2 名称：二般流换热器。说明：包括流、并流或错流型换热器。 4.2.3 名称：三股流换热器。说明：包括逆流、并流或错流型换热器。 4.2.4 名称：液化器。说明：包括逆流、并流或错流型液化器。 4.2.5 名称：管壳式换热器。说明：包括冷热流体进行换热的管壳式换热器。 4.2.6 名称：绕管式换热器。说明：二股或多股液体进行换热的绕管式换热器。 4.2.7 名称：翅片管换热器。说明：自然对流进行换热的翅片型换热器。 4.2.8 名称：管式汽化器。说明：自然对流进行换热，使管内的低温液体汽化的管式汽化器。 4.3 空气预冷系统 4.3.1 名称：喷淋式空气冷却塔。说明：直接接触型的冷却塔。 4.3.2 名称：塔板式空气冷却塔。说明：穿流塔板型的冷却塔。 4.3.3 名称：填料式空气冷却塔。说明：填装各式填料的冷却塔。 4.3.4 名称：混合式空气冷却塔。说明：开口型的冷却塔。 4.3.5 名称：塔板式水冷却塔。说明：低温水和常温水同时冷却空气的水冷却塔。 4.3.6 名称：填料式水冷却塔。说明：填装各式填料的冷却塔。 4.4 容器及其他设备 4.4.1 名称：干燥器、吸附器、纯化器。说明：器内填充分子筛、硅胶或错胶，用以消除空气中水分、二氧化碳和碳氢化合物及纯化气体杂质。 4.4.2 名称：卧式纯化器。说明：器内填充分子筛，用以清除空气中水分、二氧化碳和碳氢化合物。 4.4.3 名称：气液分离器。 4.4.4 名称：水冷却器。 4.4.5 名称：水浴式汽化器。 4.4.6 名称：水封器。 4.4.7 名称：电加热器和蒸汽加热器。 4.4.8 名称：阻火器。 4.4.9 名称：自动阅箱。 4.4.10 名称：触媒炉
