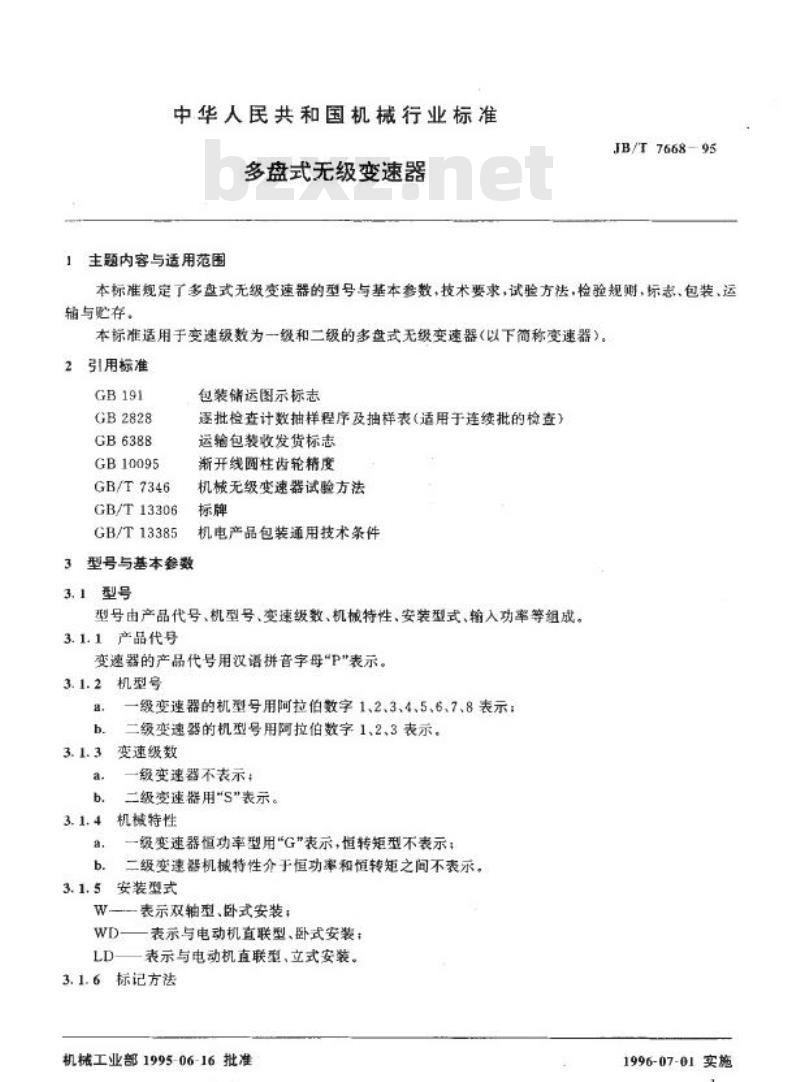

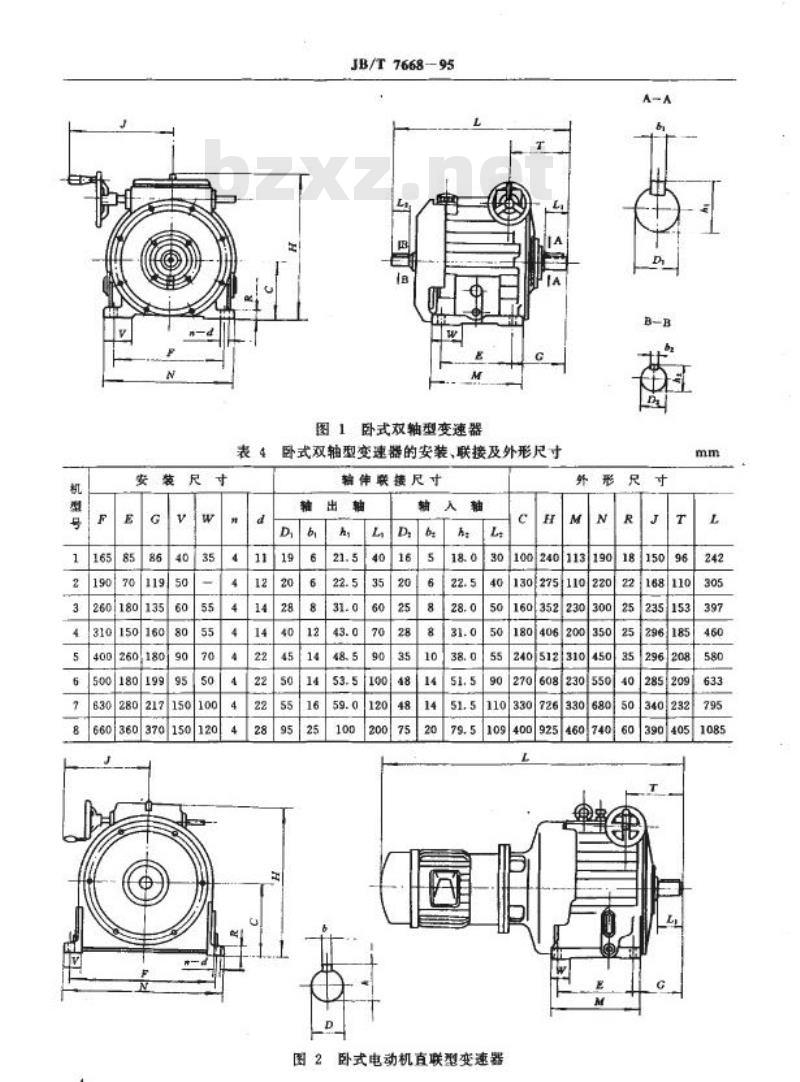

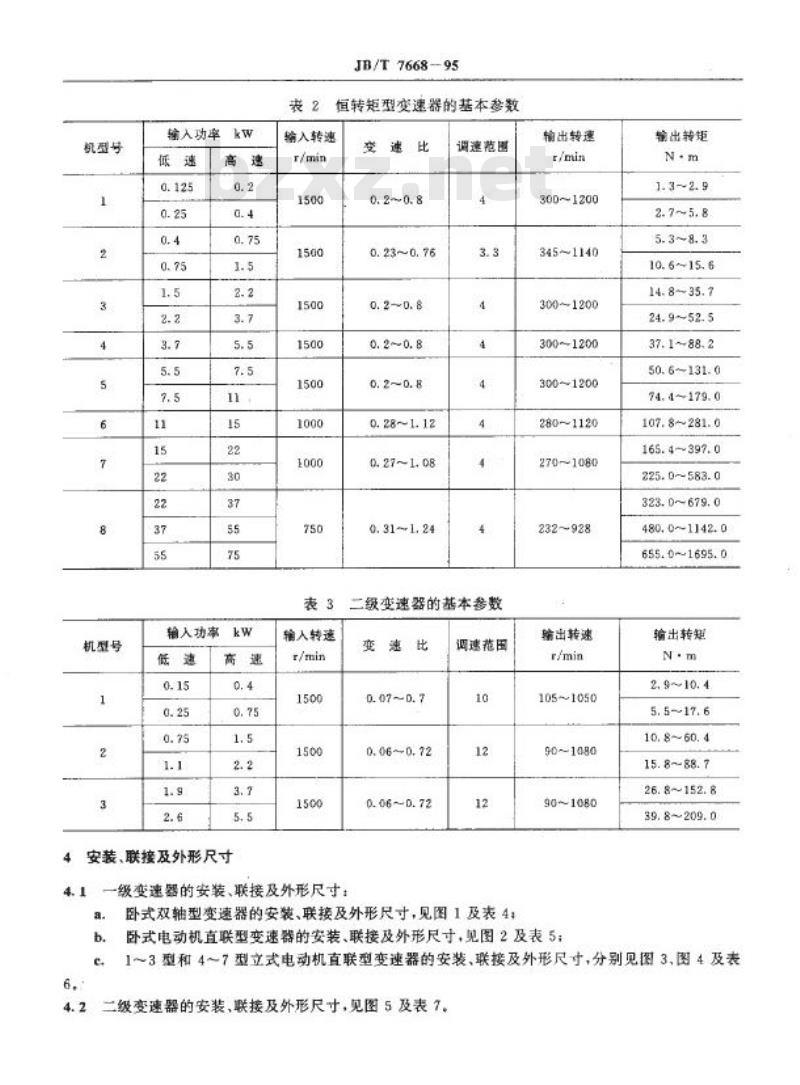

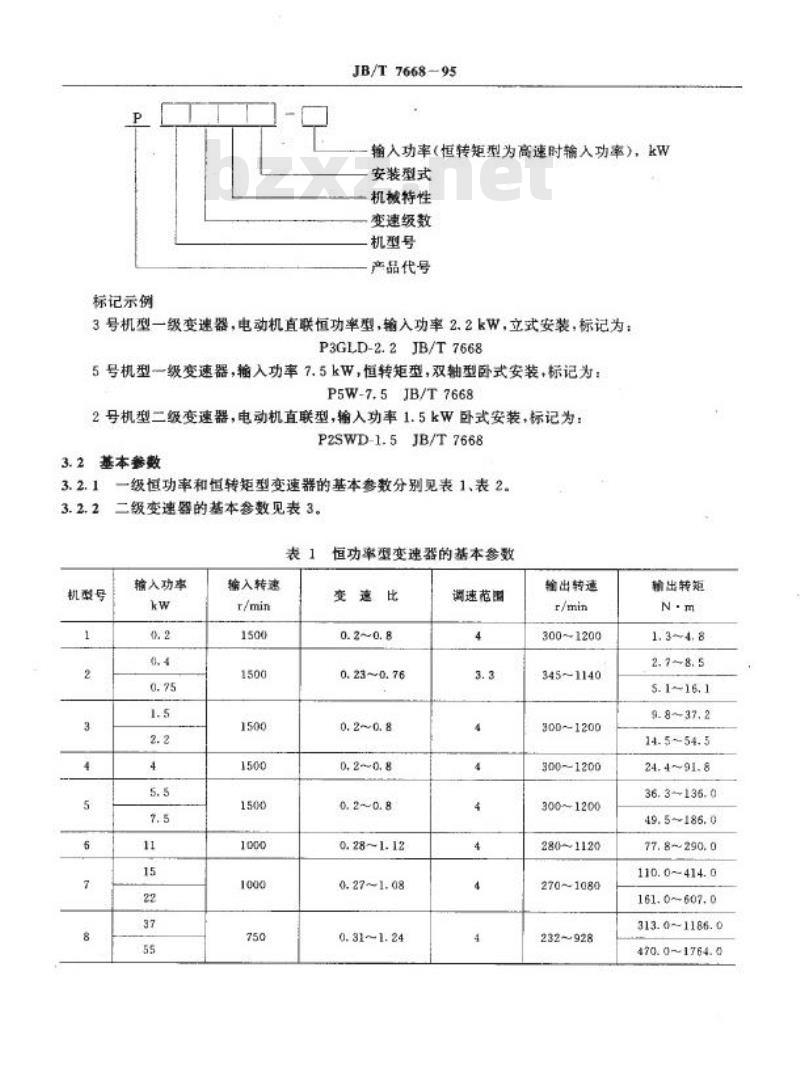

中华人民共和国机械行业标准 JB/T 7668-95 多盘式无级变速器 （发布于1995-06-16，实施于1996-07-01，制定机构：中华人民共和国机械工业部） 1 范围 本标准规定了多盘式无级变速器的型号与基本参数，技术要求，试验方法，检验规则，标志、包装、运输与贮存。 本标准适用于变速级数为一级和二级的多盘式无级变速器（以下简称变速器）。 2 引用标准 本标准引用了以下标准: - GB191 - GB2828 - GB6388 - GB10095 - GB/T 7346 - GB/T 13306 - GB/T13385 - 包装储运图示标志 - 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - 运输包装收发货标志 - 渐开线圆柱齿轮精度 - 机械无级变速器试验方法 - 标牌 - 机电产品包装通用技术条件 3 型号与基本参数 3.1 型号 型号由产品代号、机型号、变速级数、机械特性、安装型式、输入功率等组成。 3.1.1 产品代号 变速器的产品代号用汉语拼音字母表示。 3.1.2 机型号 一级变速器的机型号用阿拉伯数字1、2、3、4、5、6、7、8表示；二级变速器的机型号用阿拉伯数字1、2、3表示。 3.1.3 变速级数 一级变速器不表示；二级变速器用S表示。 3.1.4 机械特性 一级变速器恒功率型用“G”表示，恒转矩型不表示；二级变速器机械特性介于恒功率和恒转矩之间不表示。 3.1.5 安装型式 W- 表示双轴型、卧式安装；WD- 表示与电动机直联型、卧式安装；LD- 表示与电动机直联型、立式安装。 3.1.6 标记方法 标记示例: 输入功率（恒转矩型为高速时输入功率），kW 安装型式 机械特性 变速级数 机型号 产品代号 标记示例1：3号机型一级变速器，电动机直联恒功率型，输入功率2.2kW，立式安装，标记为：P3GLD-2.2JB/T7668 标记示例2：5号机型一级变速器，输入功率7.5kW，恒转矩型，双轴型卧式安装，标记为：P5W-7.5JB/T7668 标记示例3：2号机型二级变速器，电动机直联型，输入功率1.5kW卧式安装，标记为：P2SWD-1.5JB/T7668 3.2 基本参数 一级恒功率和恒转矩型变速器的基本参数分别见表1、表2。二级变速器的基本参数见表3。 表1 恒功率型变速器的基本参数 | 机型号 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 输入功率 (kw) | 0.2 | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 11 | | 输入转速 (T/min) | 1500 | 1500 | 1500 | 1500 | 1500 | 1000 | 750 | | 变速比 | 0.2~0.8 | 0.23~0.76 | 0.2~0.8 | 0.2~0.8 | 0.2~0.8 | 0.28~1.12 | 0.31~1.24 | | 输出转速 (r/min) | 300~1200 | 345~1140 | 300~1200 | 300~1200 | 300~1200 | 280~1120 | 232~928 | | 输出转矩 (N·m) | 1.3~4.8 | 2.7~8.5 | 5.1~16.1 | 9.8~37.2 | 14.5~54.5 | 24.4~91.8 | 49.5~186.0 | 表2 恒转矩型变速器的基本参数 | 机型号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 输入功率 (kw) | 低速: 0.125, 高速: 0.2 | 低速: 0.25, 高速: 0.4 | 低速: 0.4, 高速: 0.75 | 低速: 0.75, 高速: 1.5 | 低速: 2.2, 高速: 3.7 | 低速: 5.5, 高速: 7.5 | 低速: 11, 高速: 15 | 低速: 22, 高速: 30 | | 输入功率 (kw) | 低速: 0.15 | 低速: 0.25 | 低速: 0.75 | 低速: 1.1 | 低速: 1.8 | 低速: 2.6 | 低速: 2.2 | 低速: 3.7 | 表3 二级变速器的基本参数 | 机型号 | 1 | 2 | 3 | | :--- | :--- | :--- | | 输入功率 (kw) | (具体数值参照原表数据，如：1.5 kW) | 输出转矩 (N·m) | (具体数值参照原表数据) | 4 安装、联接及外形尺寸 详细的安装、联接及外形尺寸要求，请参考本标准中的相关图表和具体规范。
