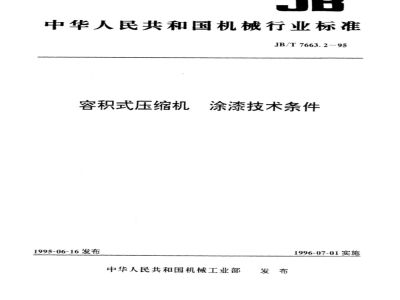

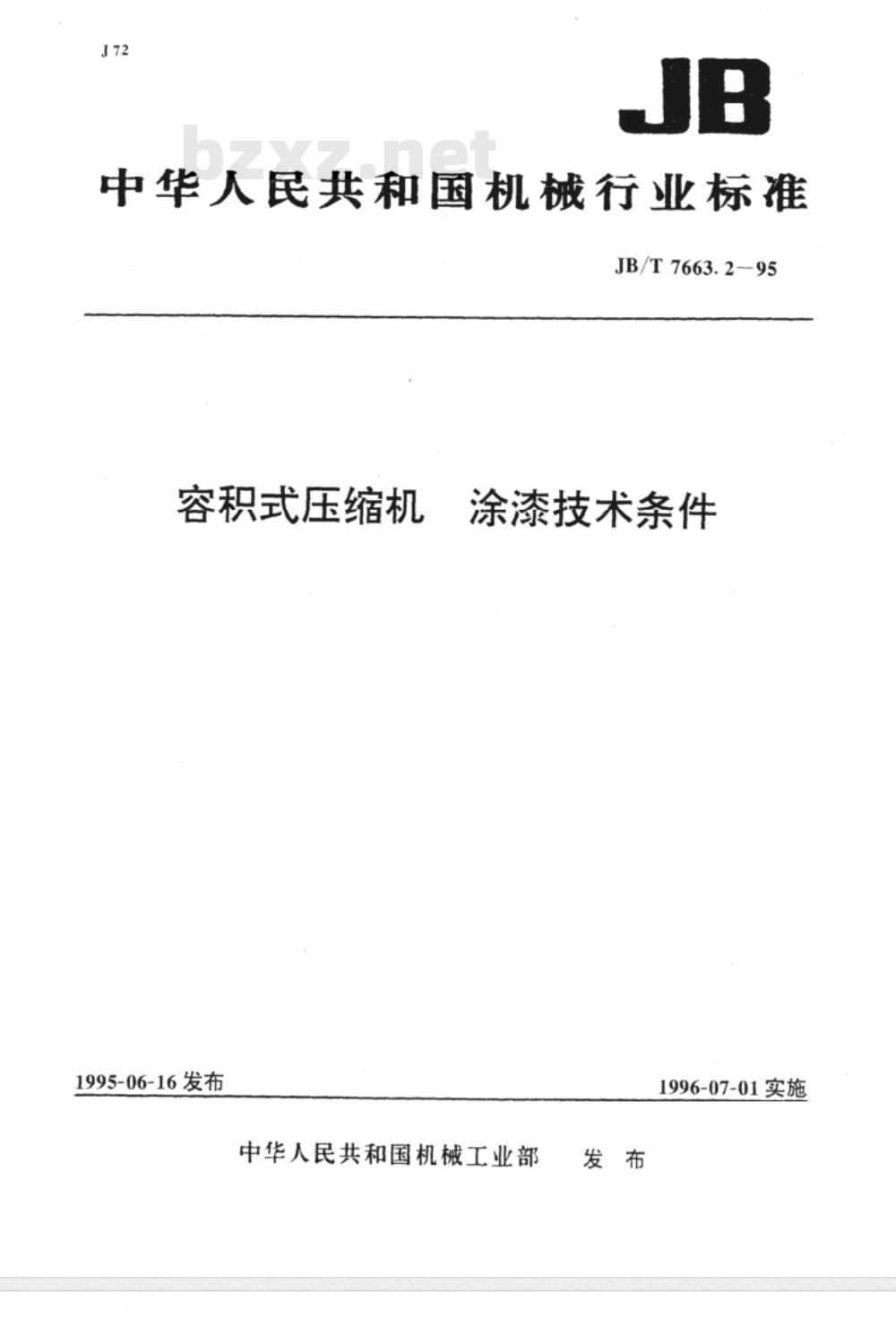

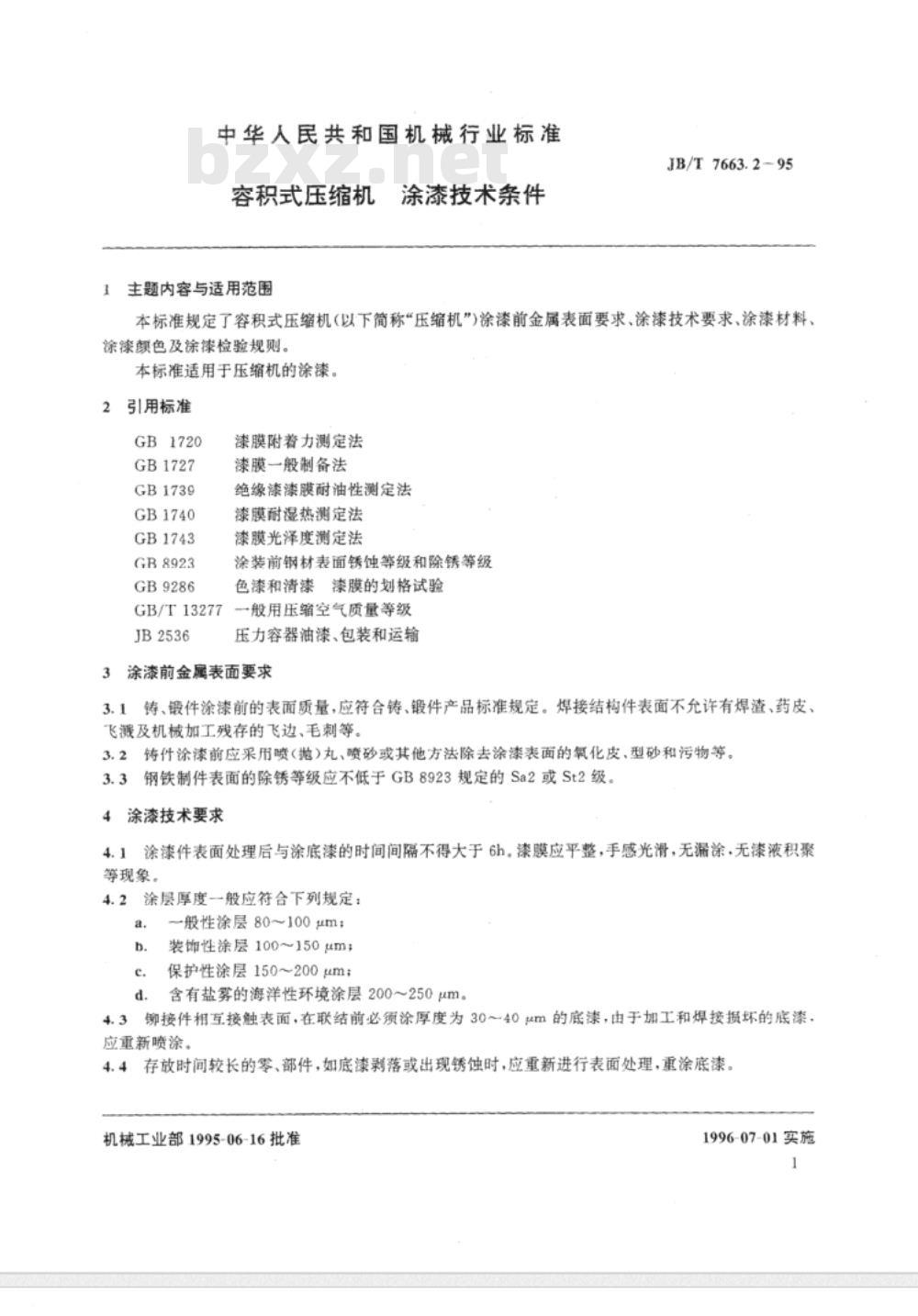

JB/T 7663.2-95 中华人民共和国机械行业标准 容积式压缩机 涂漆技术条件 发布日期：1995-06-16 实施日期：1996-07-01 编制机构：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了容积式压缩机（以下简称“压缩机”）涂漆前金属表面要求、涂漆技术要求、涂漆材料、涂漆颜色及涂漆检验规则。本标准适用于压缩机的涂漆工作。 2 引用标准 本标准引用了以下标准文件，用于指导涂漆过程中的各项技术要求和检验： GB1720 漆膜附着力测定法 GB1727 漆膜一般制备法 GB1739 绝缘漆漆膜耐油性测定法 GB1740 漆膜耐湿热测定法 GB1743 漆膜光泽度测定法 GB1740 漆膜的划格试验 GB1740 一般用压缩空气质量等级 GB1740 压力容器油漆、包装和运输 GB8923 涂装前钢材表面锈蚀等级和除锈等级 GR8923 GB9286 漆膜的划格试验 JB2536 漆膜一般制备法 JB/T13277 一般用压缩空气质量等级 3 涂漆前金属表面要求 3.1 铸、锻件的表面质量：铸、锻件产品涂漆前的表面质量，应符合铸、锻件产品标准规定的要求。焊接结构件表面不允许有焊渣、药皮、飞溅及机械加工残存的飞边、毛刺等。 3.2 铸件表面处理：铸件涂漆前应采用喷（抛）丸、喷砂或其他方法除去涂漆表面的氧化皮、型砂和污物等。 3.3 除锈等级：钢铁制件表面的除锈等级应不低于GB8923规定的Sa2或St2级。 4 涂漆技术要求 4.1 表面处理与底漆间隔：涂漆件表面处理后与涂底漆的时间间隔不得大于6小时。漆膜应平整，手感光滑，无漏涂，无漆液积聚等现象。 4.2 涂层厚度：涂层厚度一般应符合下列规定： - 一般性涂层：80~100 μm； - 装饰性涂层：100~150 μm； - 保护性涂层：150~200 μm； - 含有盐雾的海洋性环境涂层：200～250 μm。 4.3 铆接件：铆接件相互接触表面，在联结前必须涂厚度为30~40 μm的底漆。对于因加工和焊接损坏的底漆，应重新喷涂。 4.4 长期存放部件：存放时间较长的零、部件，如发现底漆剥落或出现锈蚀时，应重新进行表面处理，重涂底漆。 4.5 铸件凹陷处理：铸件外表面局部凹陷，应用配套性良好的常温化学固化型腻子进行填补。腻子应分次刮涂，待上层腻子干燥后重复刮涂，以刮成型为准。但风冷式气缸、气缸头等部位不应打腻子。 4.6 作业环境要求：涂漆作业的环境应清洁、通风良好，采光好，亮度均匀。温度应为7～40℃。喷漆用压缩空气的质量等级应符合GB/T13277附录A的规定。 4.7 喷漆环境控制：喷面漆时，若工作环境的相对蒸汽压大于80%，应加入防潮剂或采取其他措施，以防漆膜发白。下道漆膜的喷涂必须在上道漆膜干燥后进行。注：一般用干、混球温度计求取相对湿度来表征。 4.8 装饰性面漆：装饰性面漆应在压缩机包装前喷涂。对于压力容器的涂漆，应按照JB2536的规定执行。 4.9 气腔表面：气腔表面需涂漆时，所涂漆应不与压缩介质发生化学反应。对于压缩机有特殊涂漆要求时，应按协议或合同的规定执行。压缩机其余各部位的涂漆，应按照附录A（参考件）的规定进行。 4.10 涂层外观要求：涂漆层应平整，漆膜应颜色均匀、光泽一致。漆膜光泽度按GB1743测定。 4.11 漆膜外观清洁度：漆膜外观必须清洁，无明显突出颗粒和粘附物。零、部件的结合面应有清晰、明显的分界线（整机除外）。不允许有明显的凹陷、划痕、流挂、起泡、发白等缺陷。漆膜必须附着牢固。不同颜色的油漆不得互相沾染。 4.12 检验标准：漆膜附着力按GB1720测定，要求不低于四级；或按GB9286测定，要求不低于三级为合格。 5 涂漆材料 5.1 材料相容性：所用漆、腻子及稀释剂应保持相容性。 5.2 材料质量：涂漆材料的质量应符合化工行业有关标准的规定。 5.3 有效期控制：超过有效期的涂漆材料不得使用，但其质量技术指标经复检合格的可以例外。 5.4 新型材料验证：凡选用新型涂漆材料，应制成与压缩机实际涂层相同的试片。试片的制备应按照GB1727的规定进行。耐混热试验按GB1740的规定，耐机油试验参照GB1739的规定进行。 6 涂漆颜色 6.1 颜色规定：压缩机外表面各部位的涂漆颜色应按设计文件或合同的规定，但整机颜色整体上应做到美观大方、色调和谐。 6.2 运动部件颜色：联轴器、飞轮和带轮等外露运动部件的轮辐、辐板应涂红色；安全阀应涂与压缩机表面不同的颜色。 6.3 大中型配套件：大、中型压缩机的主要外购配套件（如电机、电控柜等）可以不重新喷涂面漆，但其色调应与主机面漆保持和谐。 6.4 微小型配套件：微型、小型压缩机的主要外购配套件的色泽，除图样规定的外，均应与主机面漆颜色相协调。 7 涂漆检验规则 7.1 大中型压缩机检验：大、中型压缩机的漆膜颜色、光泽及外观，应分别按照4.13和4.14条的规定，逐台检验。允许多次修复性涂漆。 7.2 微型小型压缩机检验：微型、小型压缩机的漆膜颜色、光泽及外观，应分别按照4.13和4.14条的规定进行抽检。抽检数量为同一涂漆批的10%，但不少于5台。允许多次修复性涂漆。 7.3 漆膜附着率检验：压缩机的漆膜附着率固性，按4.15条的规定进行抽检，抽检数量为同一涂漆批的...（原文末尾中断）
