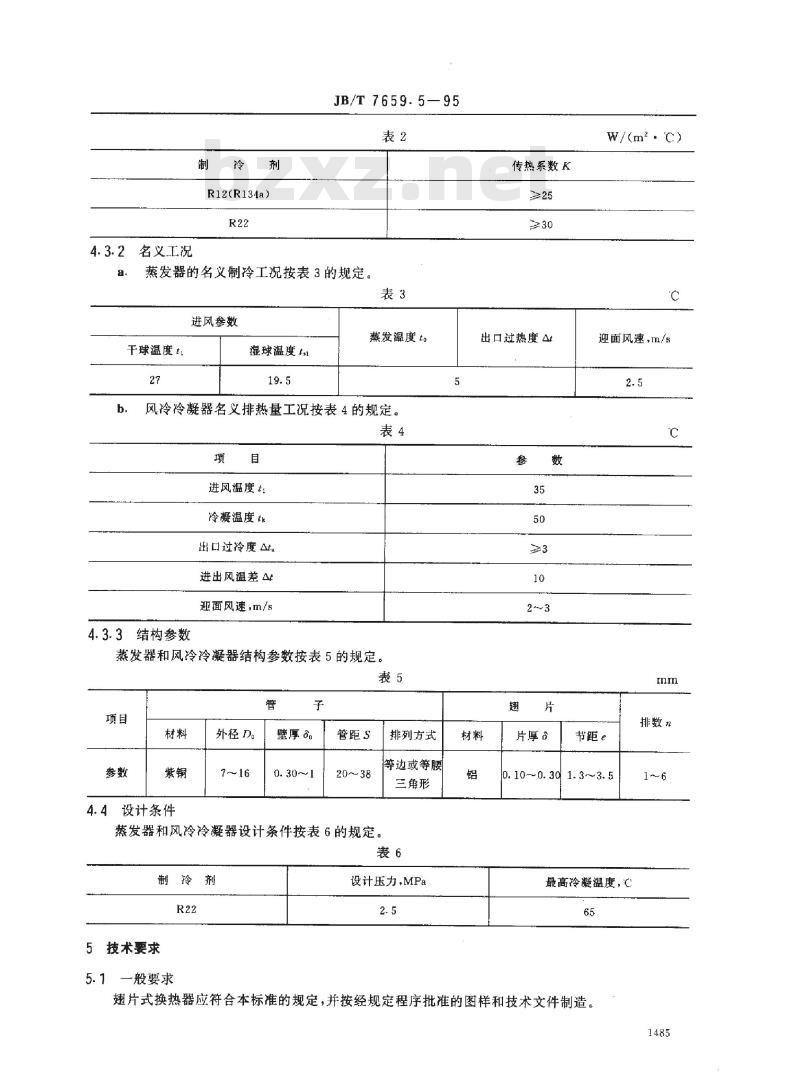

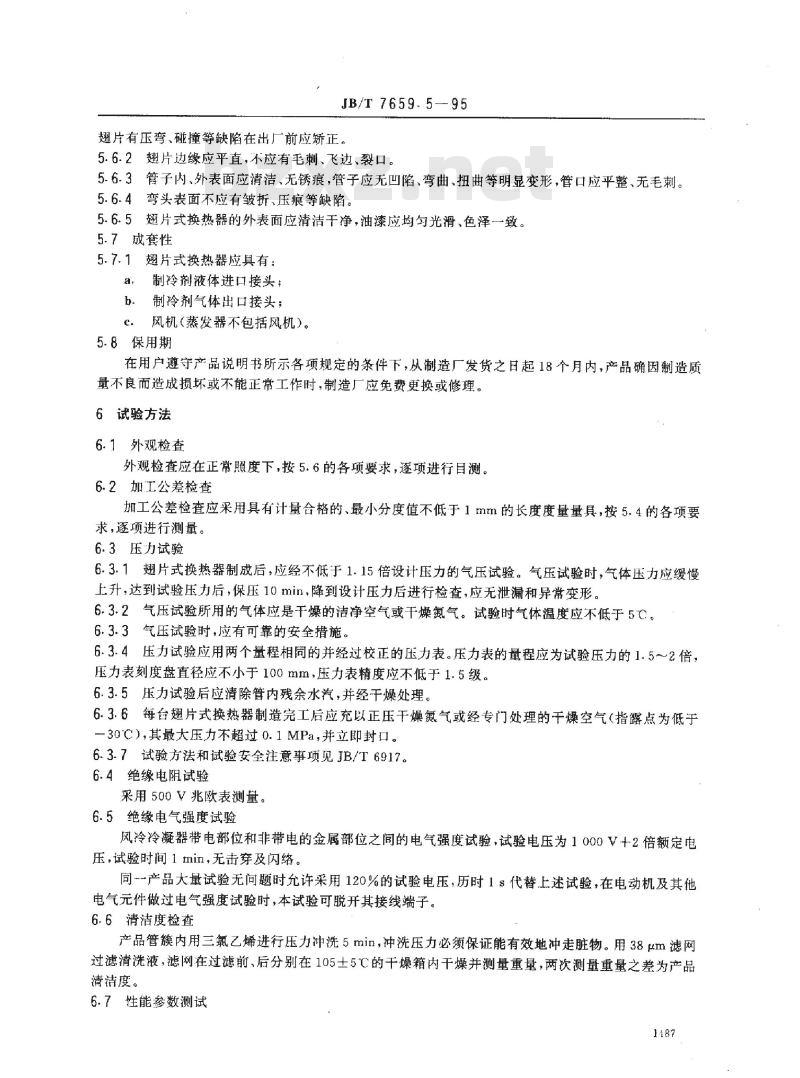

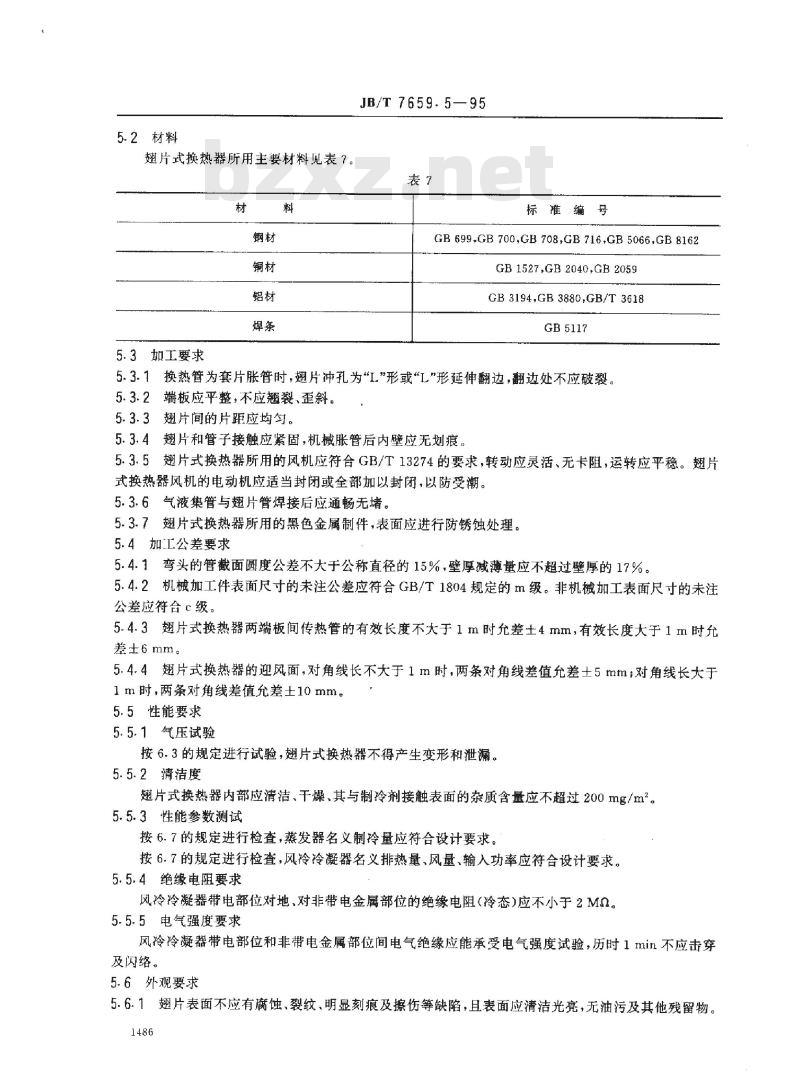

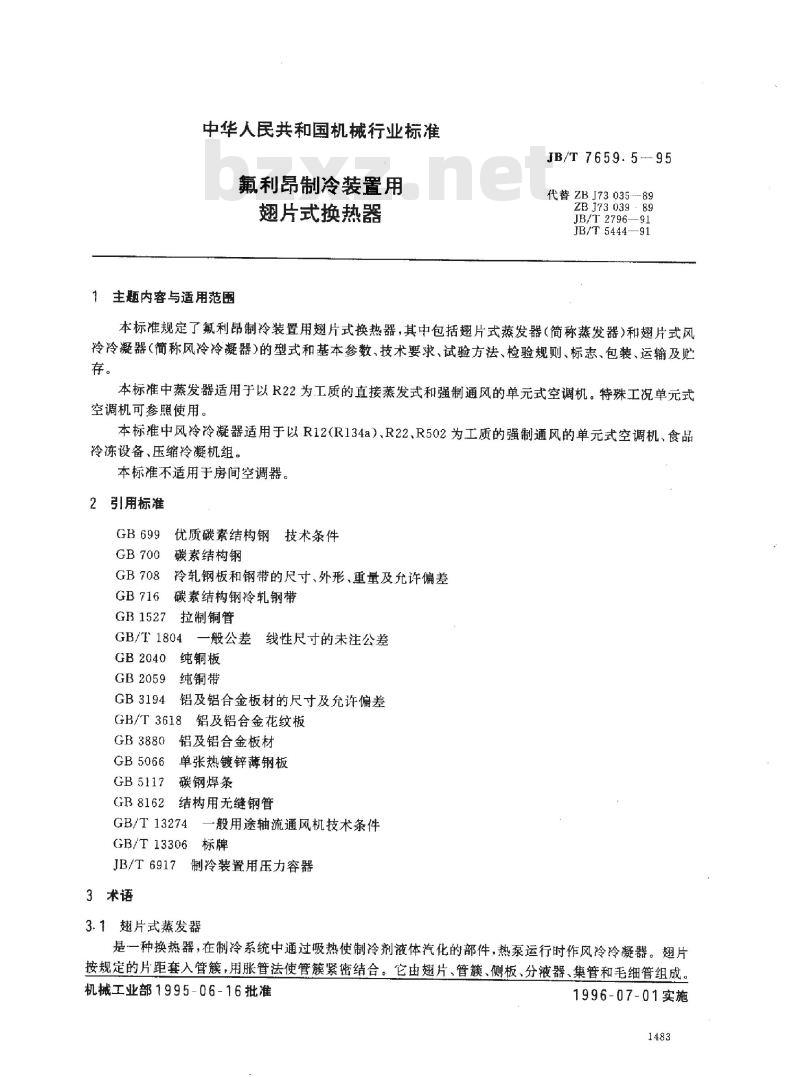

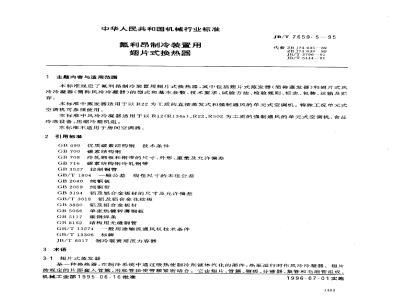

中华人民共和国机械行业标准 氟利昂制冷装置用 翅片式换热器 JB/T 7659.5--95 代替 ZBJ 73035--89 JB/T 2796—91 JB/T 5444—91 1 主题内容与适用范围 本标准规定了氟利昂制冷装置用翅片式换热器，其中包括翅片式蒸发器（简称蒸发器）和翅片式风冷冷凝器（简称风冷冷凝器）的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准中蒸发器适用于以R22为工质的直接蒸发式和强制通风的单元式空调机。特殊工况单元式空调机可参照使用。 本标准中风冷冷凝器适用于以R12(R134a)、R22、R502为工质的强制通风的单元式空调机、食品冷冻设备、压缩冷凝机组。 本标准不适用于房间空调器。 2 引用标准 GB 699：优质碳素结构钢技术条件 GB 700：碳素结构钢 GB 708：冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB 716：碳素结构钢冷轧钢带 GB 1527：拉制铜管 GB/T 1804：一般公差线性尺寸的未注公差 GB 2040：纯铜板 GB 2059：纯铜带 GB 3194：铝及铝合金板材的尺寸及充许偏差 GB/T 3618：铝及铝合金花纹板 GB 3880：铝及铝合金板材 GB 5066：单张热镀锌薄钢板 GB 5117：碳钢焊条 GB 8162：结构用无缝钢管 GB/T 13274 GB/T 13306 JB/T 6917：一般用途轴流通风机技术条件 3 术语 3.1 翅片式蒸发器 是一种换热器，在制冷系统中通过吸热使制冷剂液体汽化的部件。热泵运行时作风冷冷凝器。翅片按规定的片距套入管簇，用胀管法使管簇紧密结合。它由翅片、管簇、侧板、分液器、集管和毛细管组成。机械工业部于1995-06-16批准，1996-07-01实施。 3.2 翅片式风冷冷凝器 是冷凝器的一种，是一种换热器，在制冷系统中用强制通风方式通过放热使制冷剂蒸汽液化的部件。热泵运行时作蒸发器。翅片按规定的片距套入管簇，用胀管法使管簇紧密结合。它由翅片、管簇、侧板、分液器（或分液管）、集管、毛细管、风机和电动机组成。 4 产品分类 4.1 型式 强制通风直接蒸发或冷凝翅片管式。 4.2 型号 4.2.1 型号表示方法 翅片式换热器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成，其型号表示方法规定如下： 蒸发器： ZF + [改型编号：用数字表示，第一次设计的产品省略] + [名义蒸发面积：以换热管的外表面积为基准，用数字表示(取整)]m 风冷冷凝器： FN + [改型编号：用数字表示，第一次设计的产品省略] + [名义冷凝面积：以换热管的外表面积为基准，用数字表示(取整)]m2 4.2.2 型号示例 ZF40：表示名义蒸发面积为40m，第一次设计的蒸发器。 FN100：表示名义冷凝面积为100m2，第一次设计的风冷冷凝器。 4.3 基本参数 4.3.1 热工参数 a. 蒸发器在名义制冷工况下传热系数按表1的规定。 b. 风冷冷凝器在名义制冷工况下传热系数按表2的规定。传热系数K ≥ 40 W/(m2·℃)。 4.3.2 蒸发器的名义制冷工况按表3的规定。表3中包括进风参数，如干球温度t27℃、湿球温度19.5℃、蒸发温度t。 4.3.3 风冷冷凝器名义排热量工况按表4的规定。表4项目包括进风温度t1、冷凝温度℃、出口过冷度℃、进出风温差、迎面风速m/s。 4.3.4 结构参数 蒸发器和风冷冷凝器结构参数按表5的规定。表5项目参数包括：材料（紫铜）、外径D（7~16）、管子壁厚（0.30～1）、管距S（20~38）、排列方式（等边或等腰三角形）。 4.4 设计条件 蒸发器和风冷冷凝器设计条件按表6的规定。表6中包括制冷剂（R22）、设计压力MPa（2.5）、传热系数K（≥30）、出口过热度℃（35~50）、排数n（1~6）、翅片材料（铝）、片厚mm（0.10~0.30）、迎面风速m/s（1.3～3.5）等。 5 技术要求 5.1 一般要求 翅片式换热器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 5.2 材料 翅片式换热器所用主要材料
