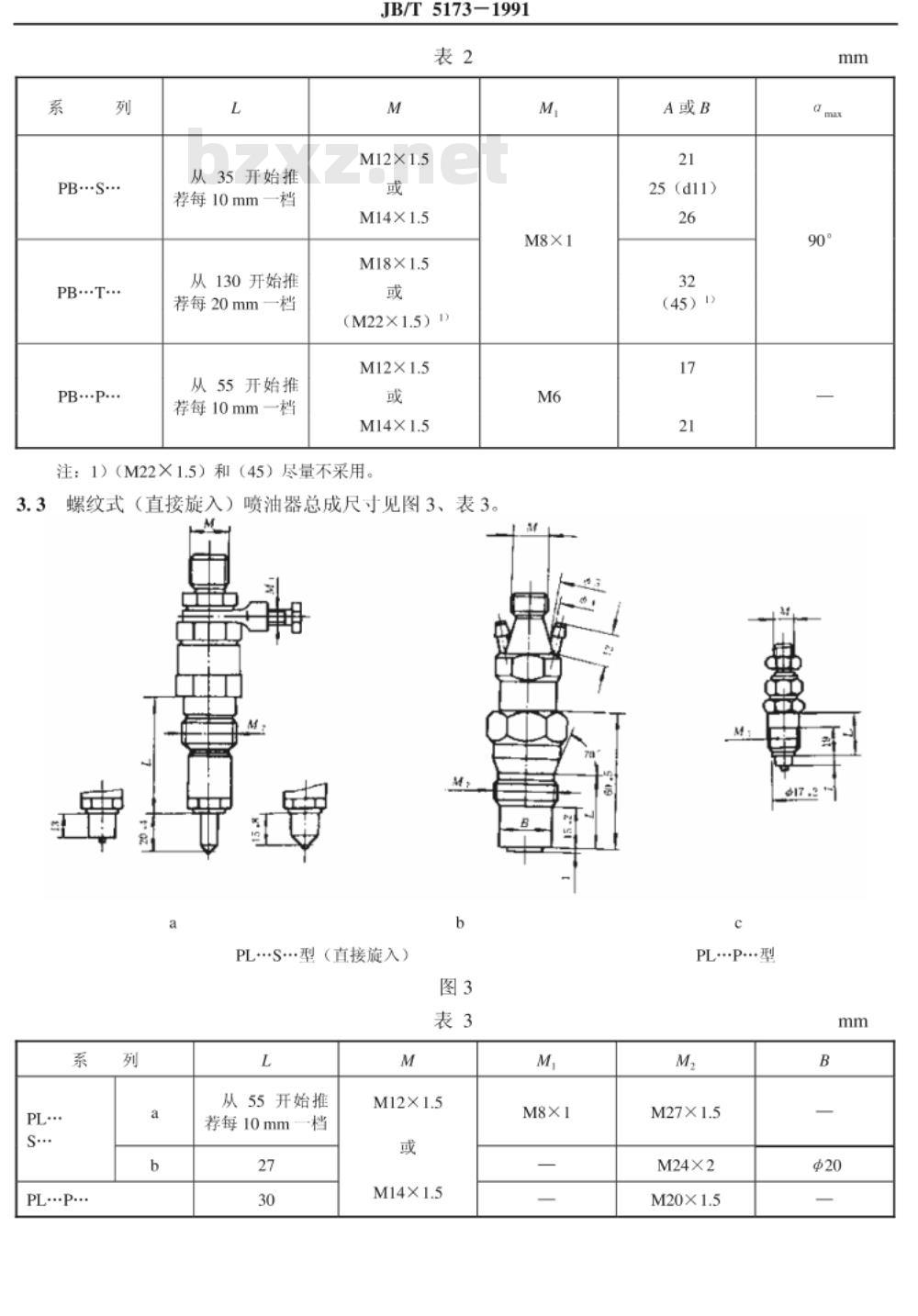

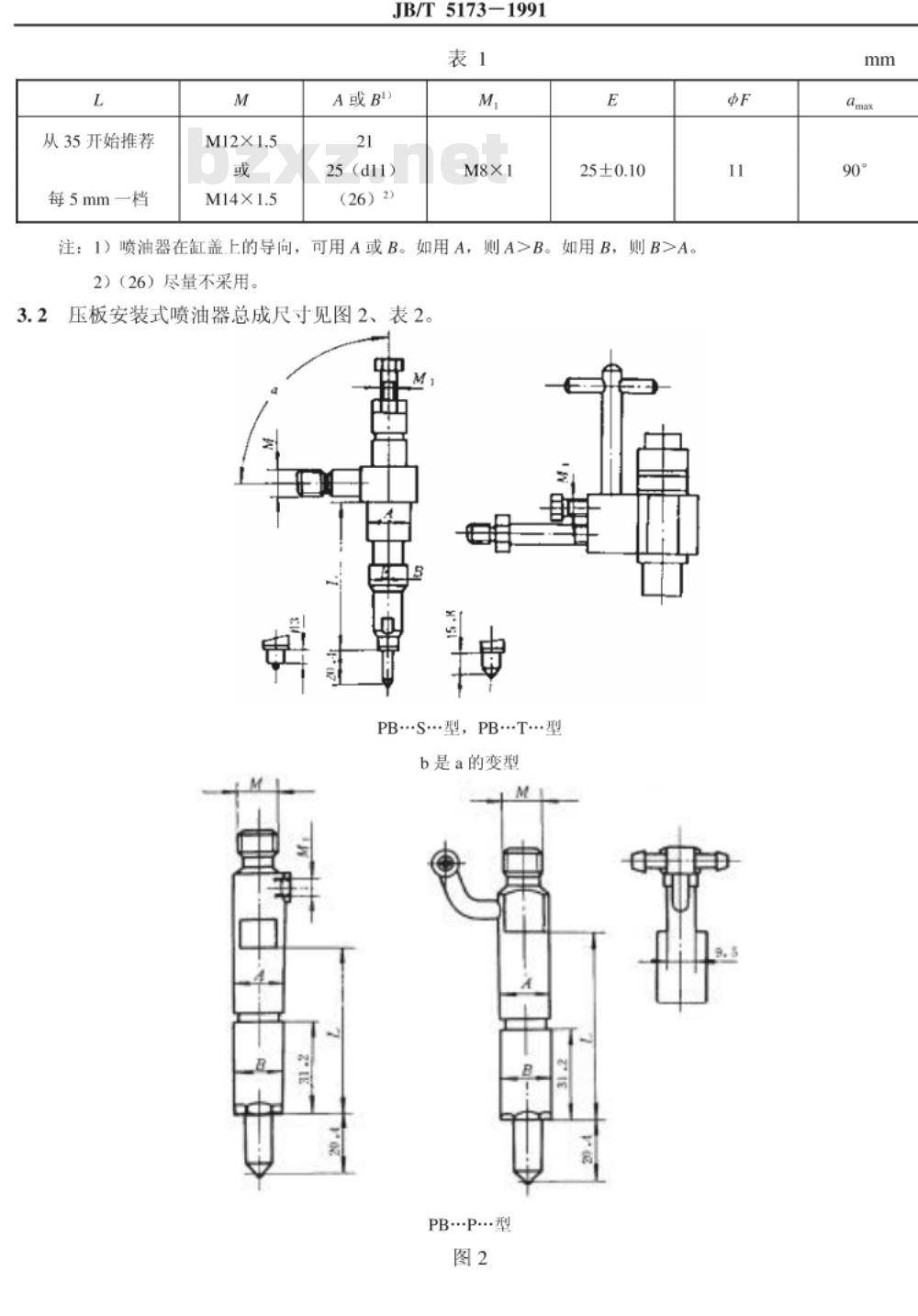

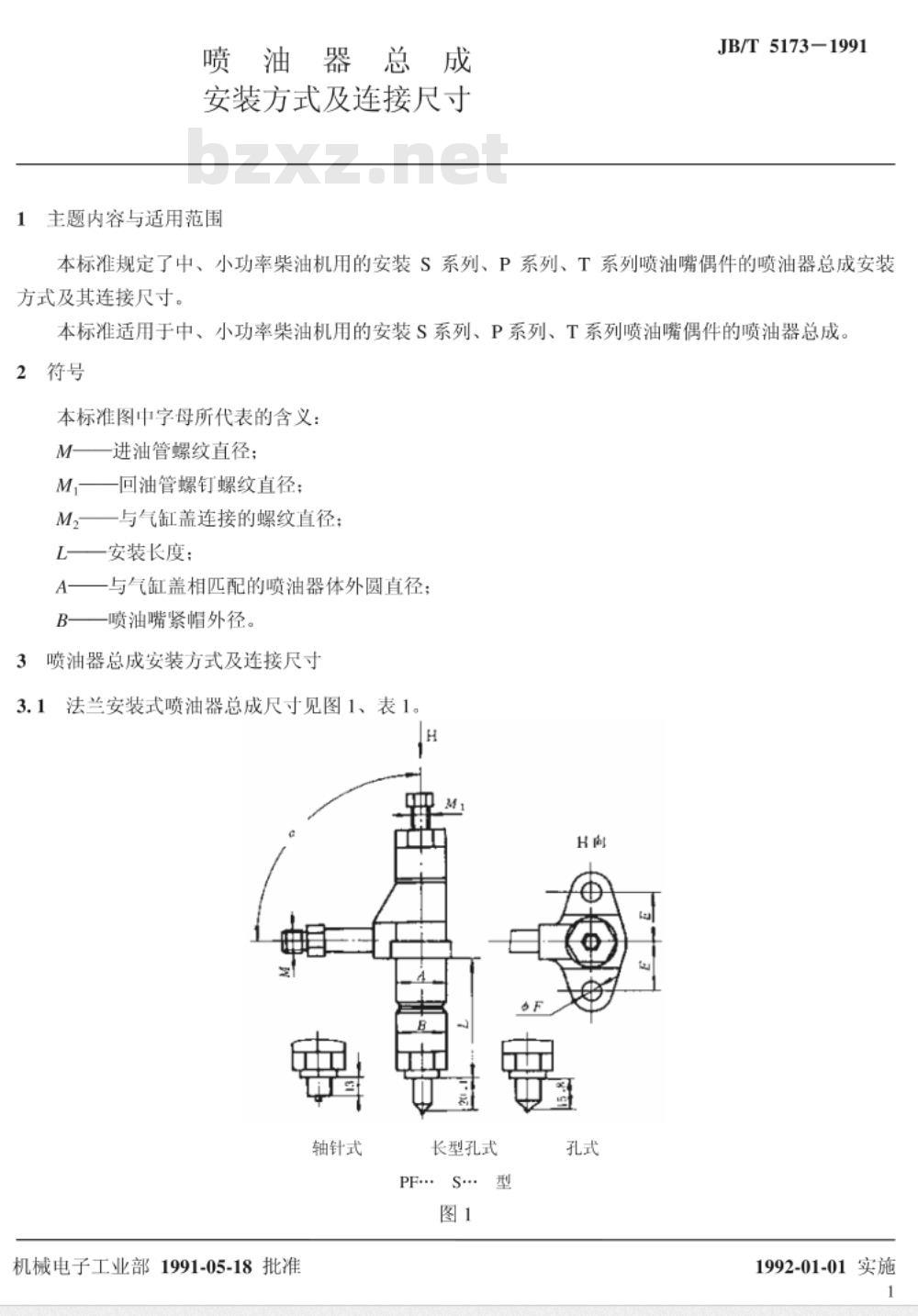

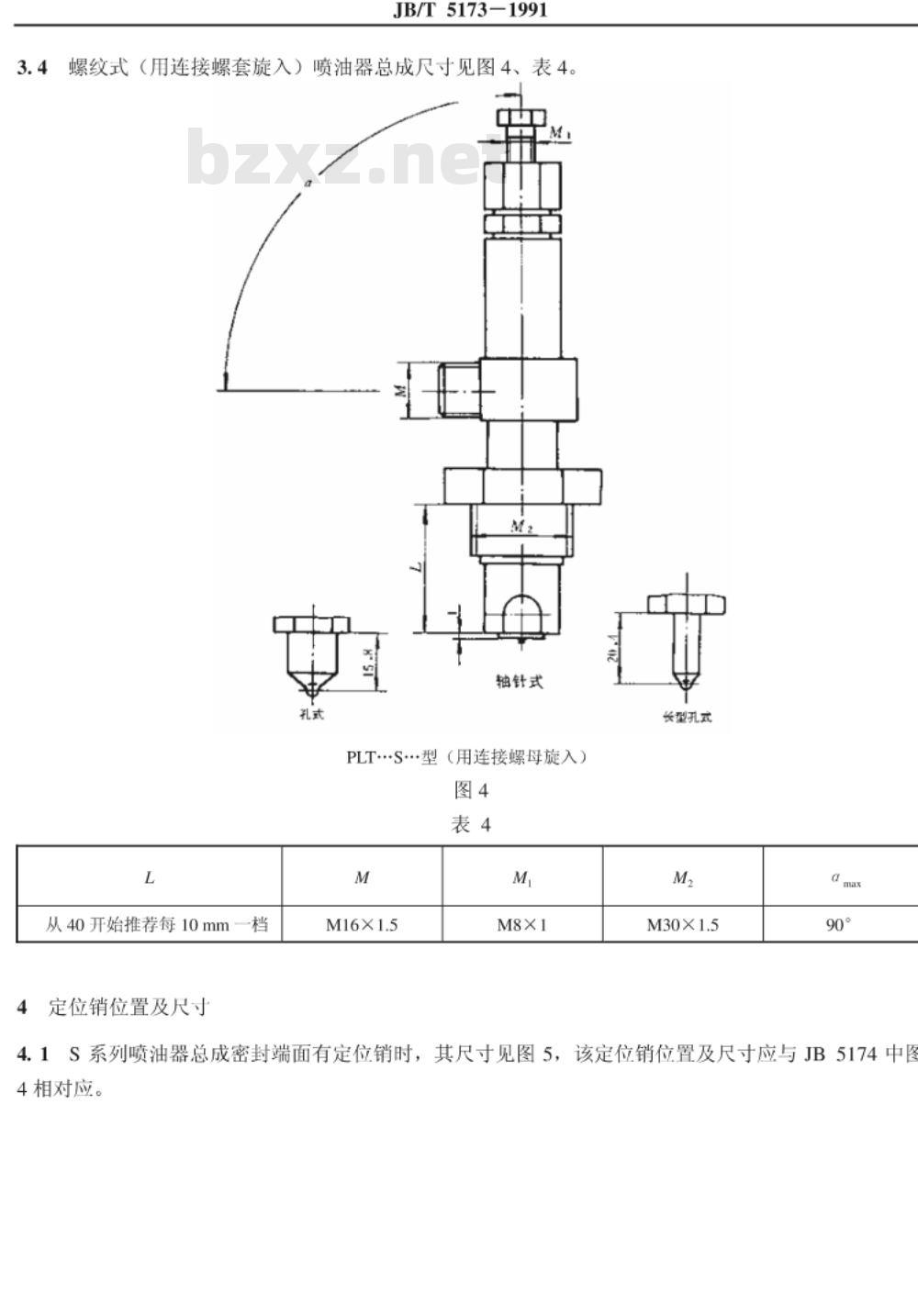

中华人民共和国机械行业标准 JB/T5173-1991 喷油器总成安装方式及连接尺寸 发布：1991-05-18 实施：1992-01-01 1 主题内容与适用范围 本标准规定了中、小功率柴油机用S系列、P系列、T系列喷油嘴偶件的喷油器总成安装方式及其连接尺寸。 本标准适用于中、小功率柴油机用安装S系列、P系列、T系列喷油嘴偶件的喷油器总成。 2 符号 本标准图中字母含义如下： M——进油管螺纹直径 M——回油管螺钉螺纹直径 M2——与气缸盖连接的螺纹直径 L——安装长度 A——与气缸盖相匹配的喷油器体外圆直径 B——喷油嘴紧帽外径 3 喷油器总成安装方式及连接尺寸 3.1 法兰安装式喷油器总成 轴针式、长型孔式、孔式结构 安装尺寸见图1及表1。 螺纹：M12×1.5或M14×1.5 M8×1 安装长度L：25±0.10 导向配合：A或B（A>B或B>A） 3.2 压板安装式喷油器总成 适用于PB.S、PB.T、PB.P系列 安装尺寸见图2及表2。 螺纹组合包括： M12×1.5或M14×1.5 M18×1.5或(M22×1.5) M8×1 M12×1.5或M14×1.5 安装长度推荐：从35mm起，按10mm或20mm递增 注：(M22×1.5)及45尽量不采用 3.3 螺纹式（直接旋入）喷油器总成 PL.S、PL.P系列 安装尺寸见图3及表3。 螺纹：M12×1.5或M14×1.5 M6、M8×1 M27×1.5 / M24×2 / M20×1.5 外径配合A或B：21、25(d11)、26、32等 安装长度L：从55mm起，按10mm递增 3.4 螺纹式（用连接螺套旋入）喷油器总成 PLT.S型 安装尺寸见图4及表4。 螺纹：M16×1.5 M8×1 M30×1.5 安装长度L：从40mm起，按10mm递增 4 定位销及尺寸 4.1 S系列喷油器总成 密封端面带定位销时，其位置及尺寸见图5，应与JB5174中图4对应。 定位销：3h×8（GB119-75） 4.2 P系列喷油器总成 密封端面带定位销时，其位置及尺寸见图6，应与JB5174中图5对应。 5 附加说明 本标准由机械电子工业部无锡油泵油嘴研究所提出并归口。 本标准由机械电子工业部无锡油泵油嘴研究所负责起草。 自本标准实施之日起，原NJ237-81《喷油器安装方式及连接尺寸》作废。
