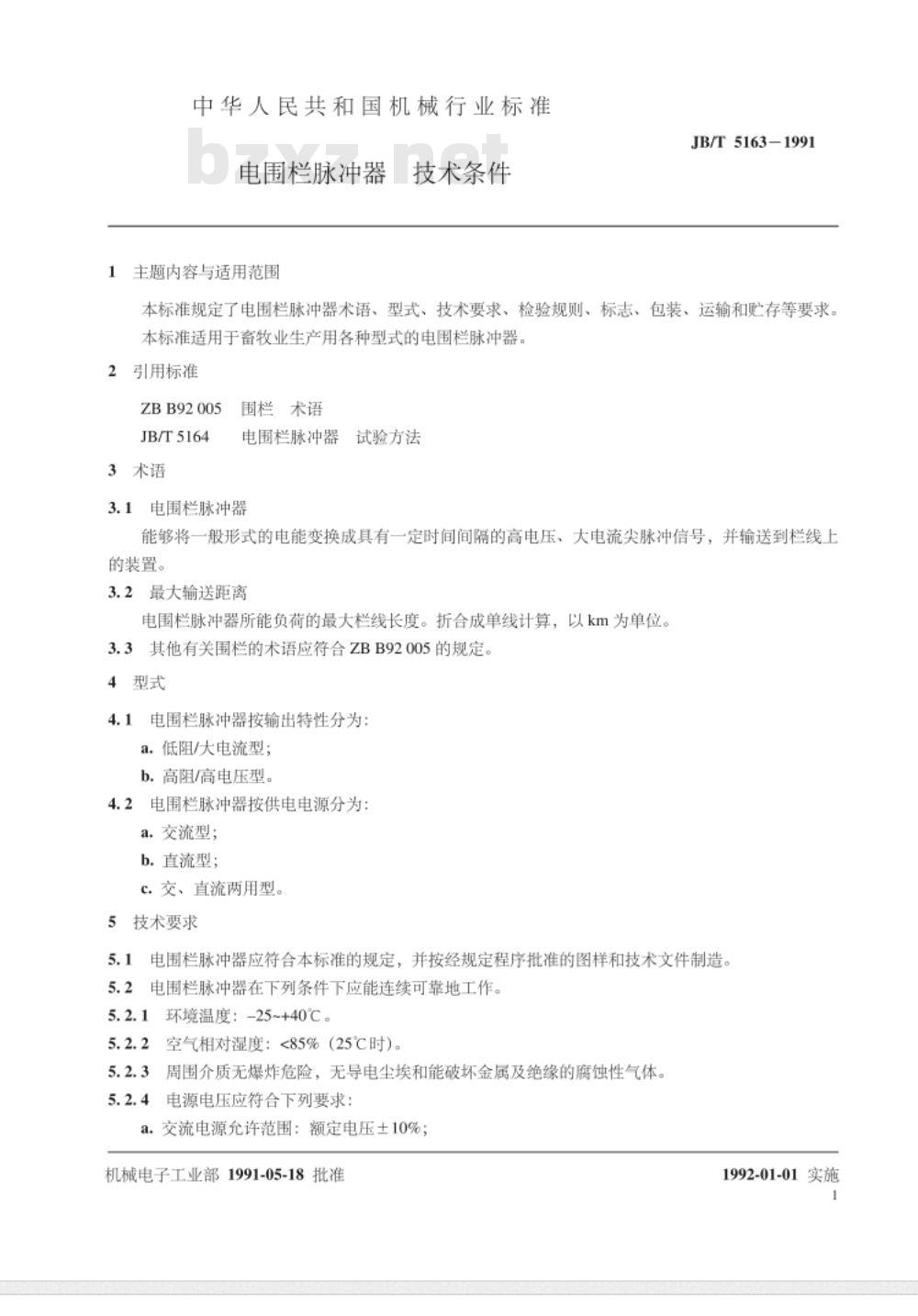

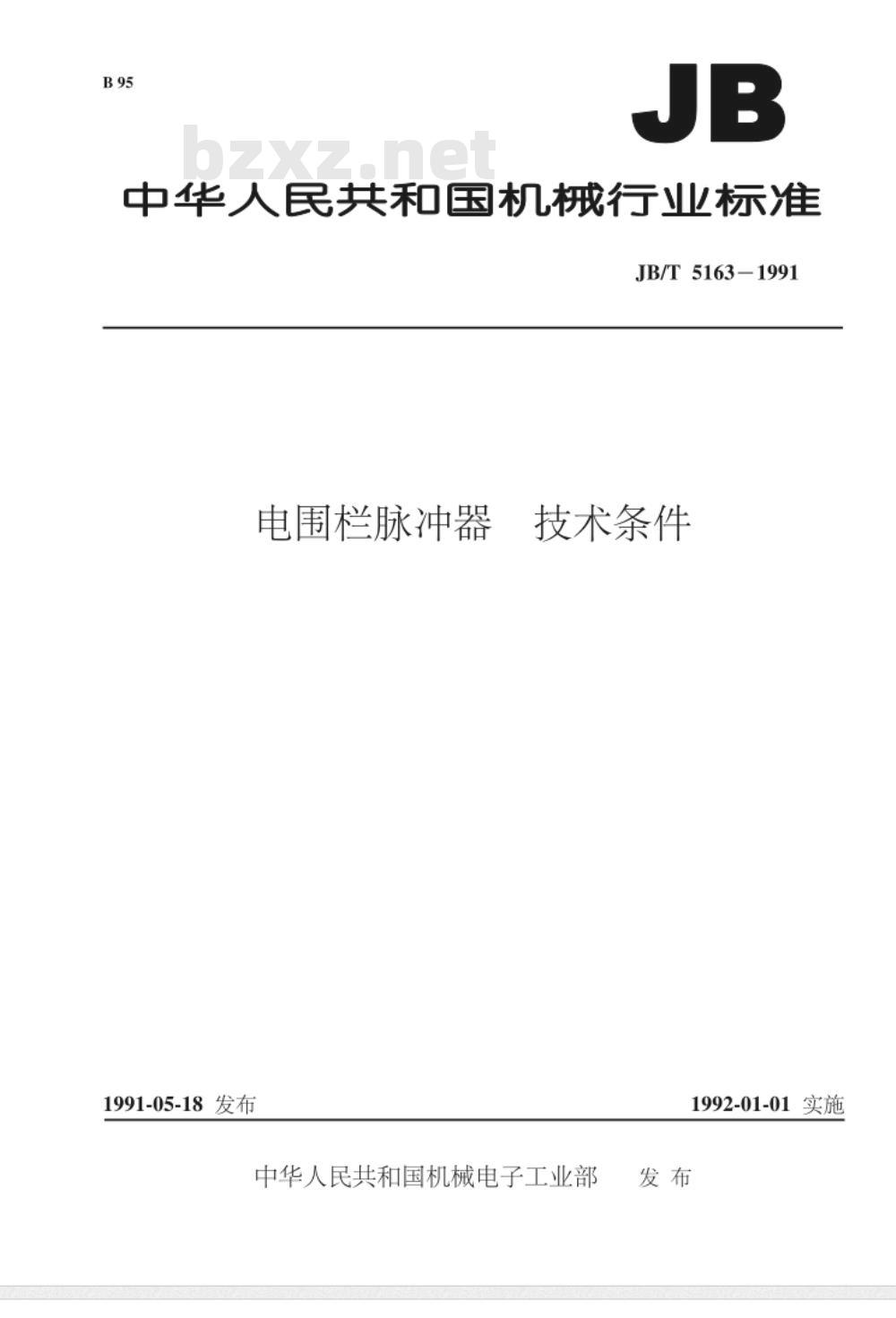

中华人民共和国机械行业标准 JB/T 5163-1991 电围栏脉冲器 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了电围栏脉冲器的术语、型式、技术要求、检验规则、标志、包装、运输和贮存等要求。本标准适用于畜牧业生产用各种型式的电围栏脉冲器。 2 规范性引用文件 ZBB92005 围栏术语 JB/T5164 电围栏脉冲器试验方法 3 术语 3.1 电围栏脉冲器：能够将电能转换为具有一定时间间隔的高电压、大电流尖脉冲信号，并输送至栏线的装置。 3.2 最大输送距离：电围栏脉冲器所能负荷的最大栏线长度，折合为单线计算，以km表示。 3.3 其他围栏术语应符合ZBB92005规定。 4 型式 4.1 按输出特性分为： a）低阻/大电流型； b）高阻/高电压型。 4.2 按供电电源分为： a）交流型； b）直流型； c）交直流两用型。 5 技术要求 5.1 产品应符合本标准规定，并按批准的图样及技术文件制造。 5.2 工作条件： 环境温度-25～+40℃；相对湿度≤85%（25℃时）；环境无爆炸危险、无导电尘埃及腐蚀性气体。 5.3 电源电压允许范围： 交流电源为额定电压±10%；直流电源为额定电压±15%。 5.4 在额定电源电压下，最大输送距离不小于标称值的95%。 5.5 输出特性应符合表1要求： 低阻/大电流型：空载电压峰值2000～8000V，电流峰值≤10A； 高阻/高电压型：空载电压峰值2000～10000V，电流峰值≤0.3A； 脉冲宽度及周期按标准规定执行。 5.6 绝缘与耐压要求： 交流端与外壳及接地间应能承受1500V、50Hz耐压1min不击穿； 湿热试验后绝缘电阻不低于1MΩ，并能承受1000V耐压1min。 5.7 过电压条件下运行5min，各元件不得损坏；产品应具备防雷措施。 5.8 整机耗电： 交流低阻型≤20W，高阻型≤5W；直流型≤2A或1A（12V）。 5.9 自控性能：有效度不低于90%，时延不大于一个脉冲周期。 5.10 首次故障前工作时间不少于5000h。 5.11 外观要求：机壳及面板涂层应牢固、光滑、色泽一致，标志铭牌应清晰完整。 6 试验方法 按JB/T5164规定执行。 7 检验规则 7.1 出厂检验：逐台检验5.4条规定项目，符合表1要求为合格。 7.2 型式检验： 出现新产品试制、设计变更、停产恢复或每两年一次等情况时进行。 检验项目为5.3～5.11条。 抽样不少于3台，不合格则加倍复检，仍不合格则判定该批产品不合格。
