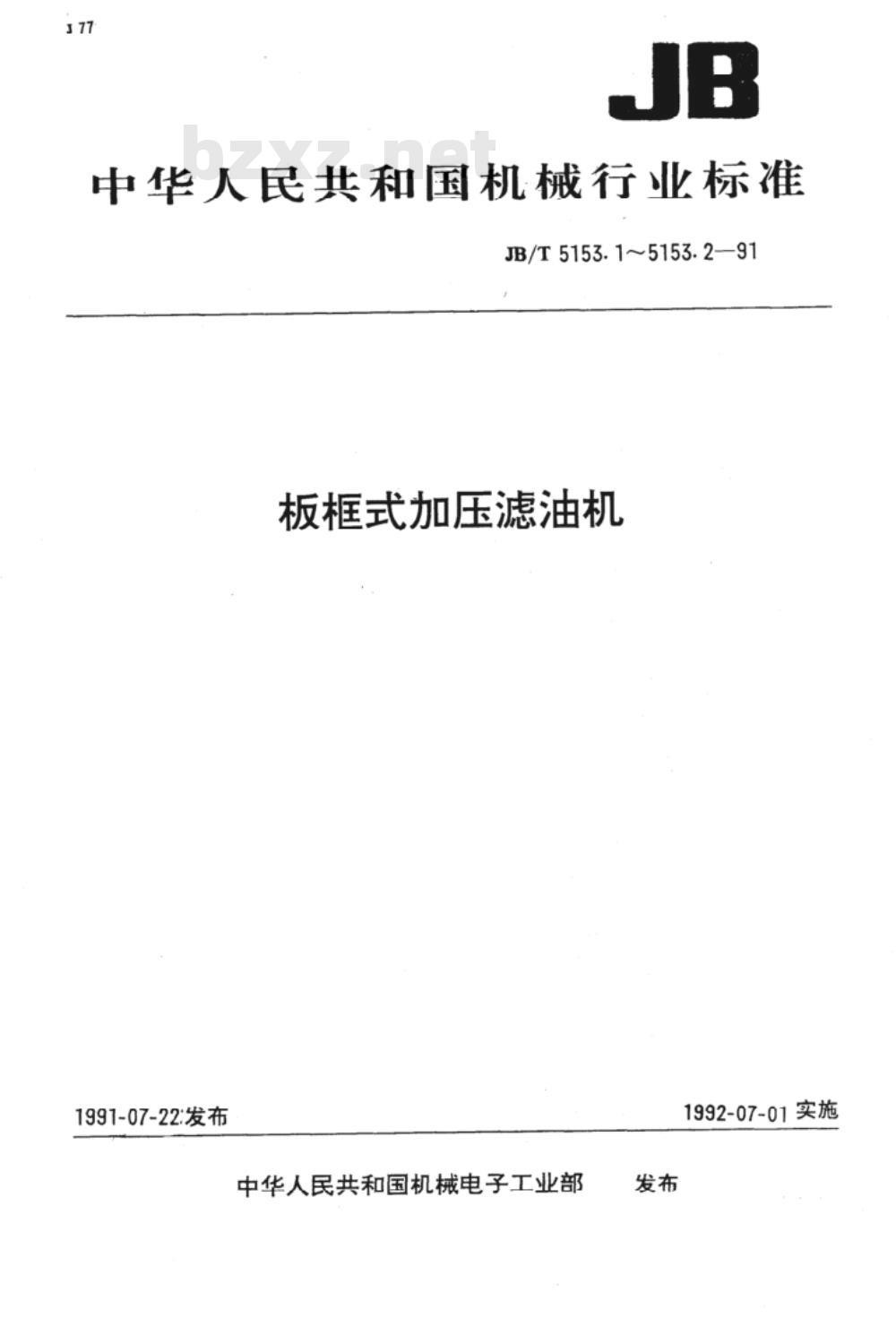

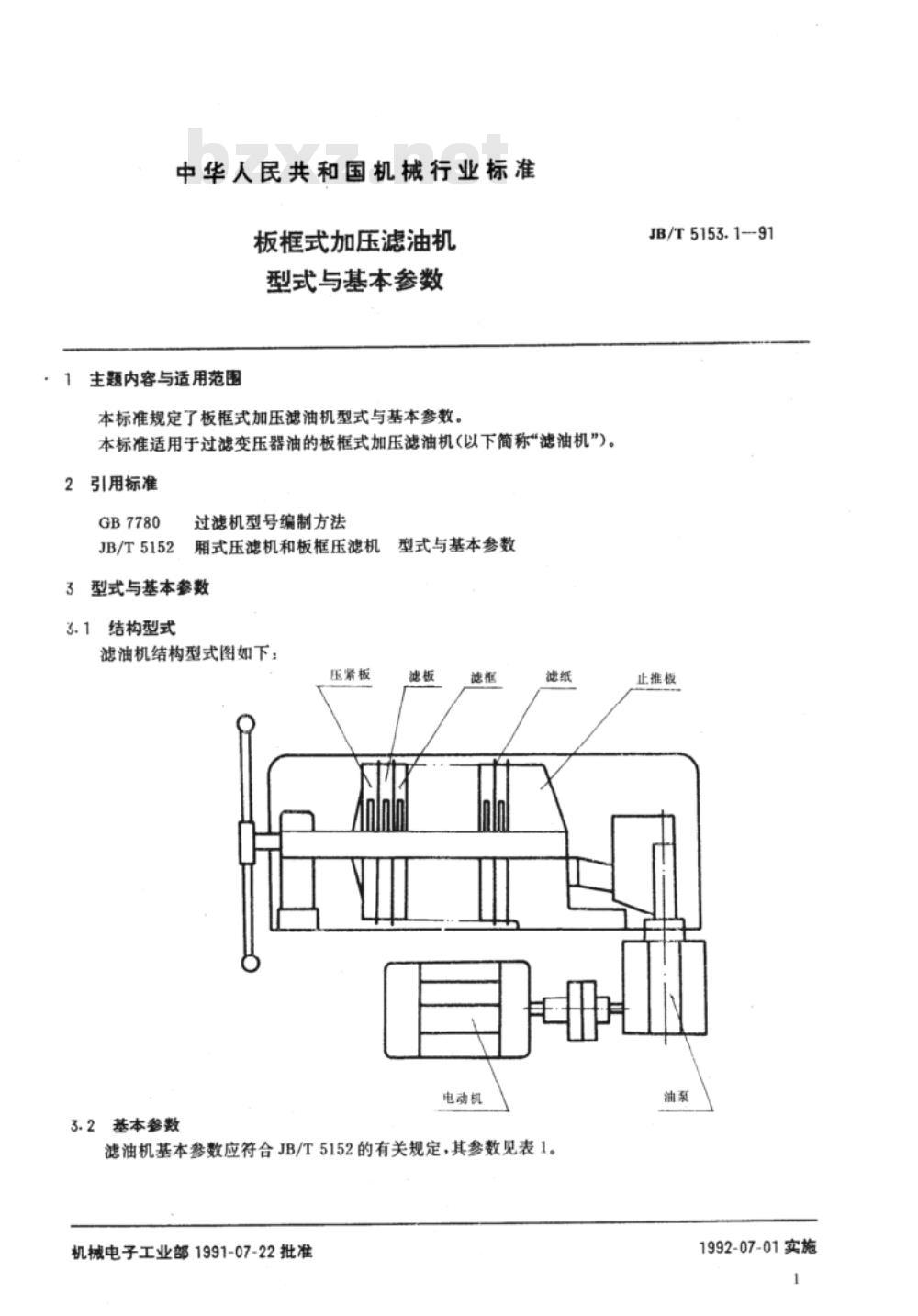

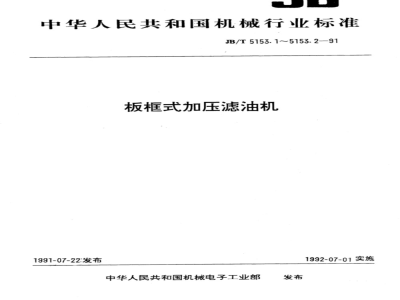

中华人民共和国机械行业标准 板框式加压滤油机 型式与基本参数 （JB/T 5153.1—91） 1 主题内容与适用范围 本标准规定了板框式加压滤油机的型式与基本参数。本标准适用于过滤变压器油的板框式加压滤油机（以下简称“滤油机”）。 2 引用标准 GB 7780 过滤机型号编制方法 JB/T 5152 厢式压滤机和板框压滤机 型式与基本参数 3 型式与基本参数 3.1 结构型式 滤油机主要由压紧板、滤板、滤框、滤纸、电动机、油泵及止推板等组成。 3.2 基本参数 滤油机的基本参数应符合JB/T 5152的有关规定，主要参数如下： （1）滤板尺寸： - 第一系列（板外尺寸）：224 mm、250 mm、280 mm、315 mm； - 第二系列（板内尺寸）：200 mm、250 mm。 注：新产品开发及老产品改造应优先采用第一系列参数。 （2）过滤面积（m²）： 0.35、0.70、1.40、1.80、2.00、2.50。 （3）流量（L/min）： 25、50、100、125、160、200。 （4）过滤压力（MPa）： 0.5。 4 型号表示方法 滤油机型号表示方法按GB 7780的规定执行。 附加说明： 本标准由机械电子工业部于1991年7月22日发布，1992年7月1日实施。
