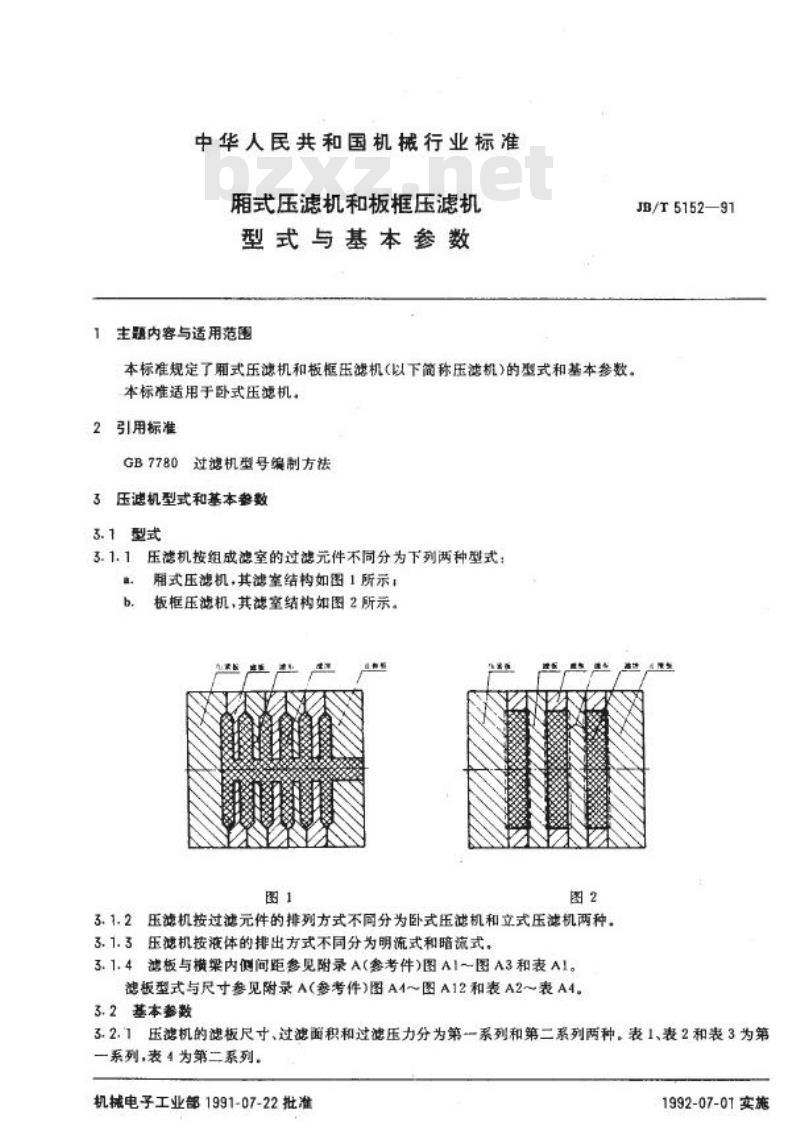

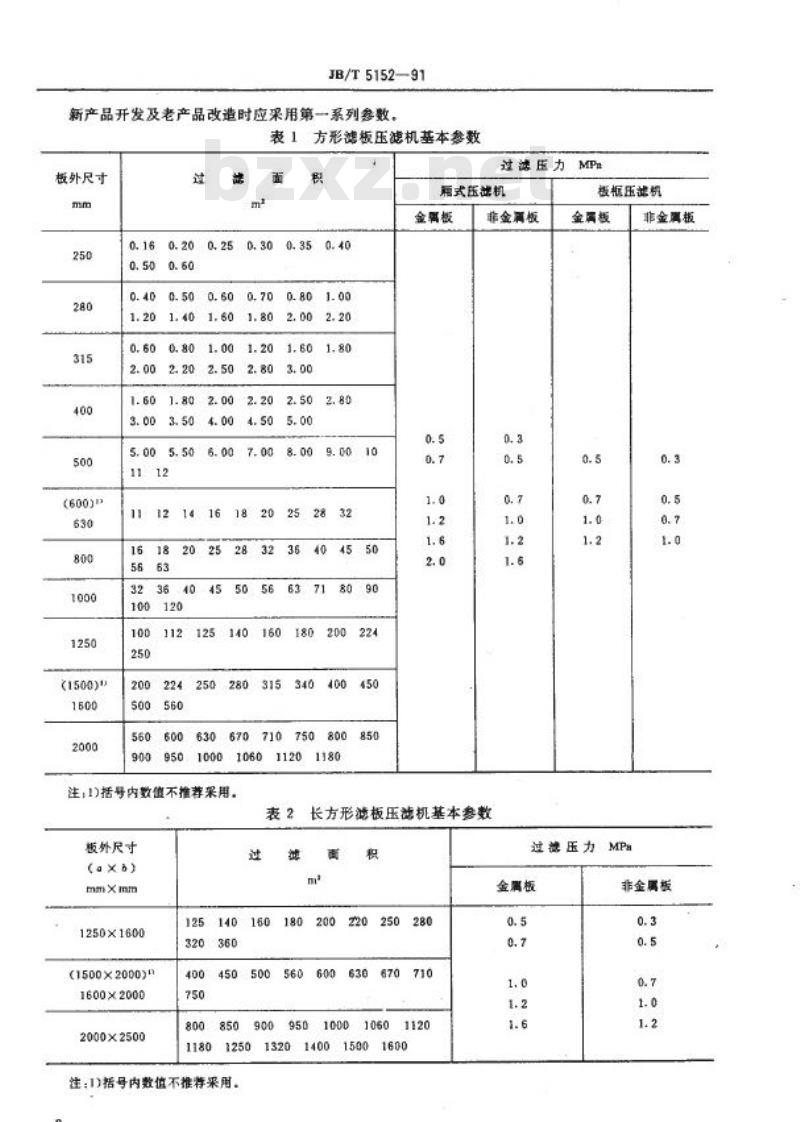

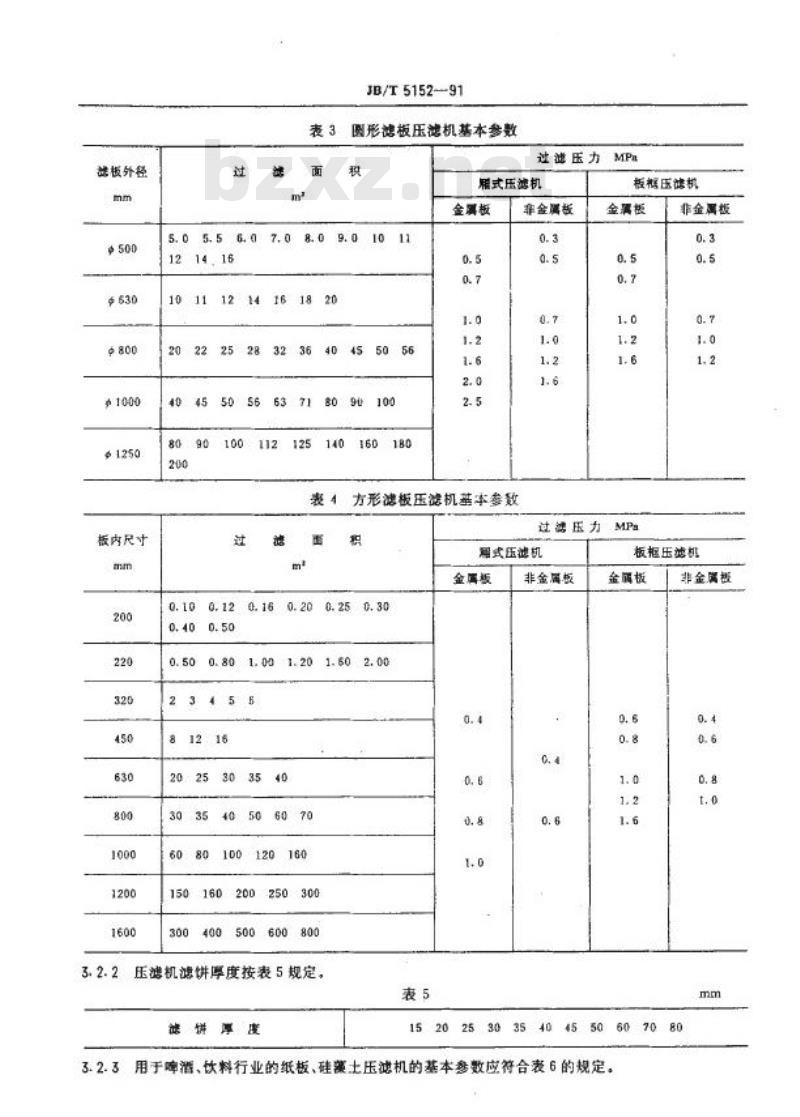

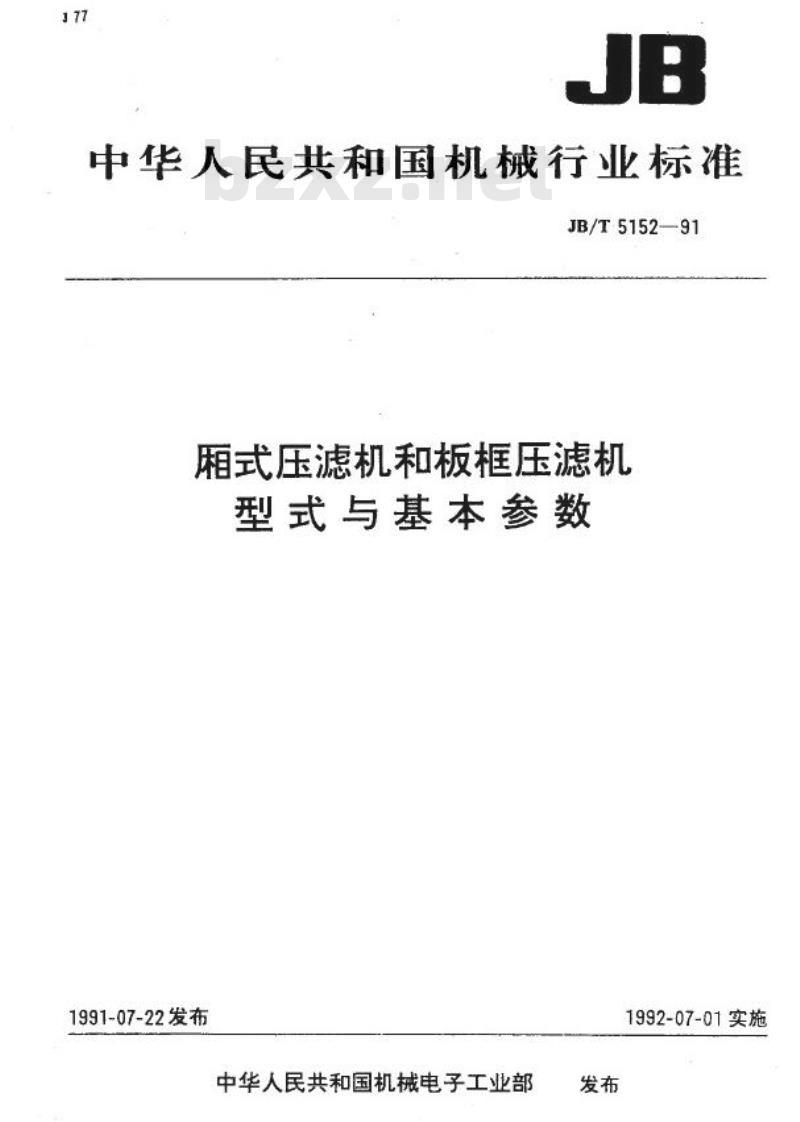

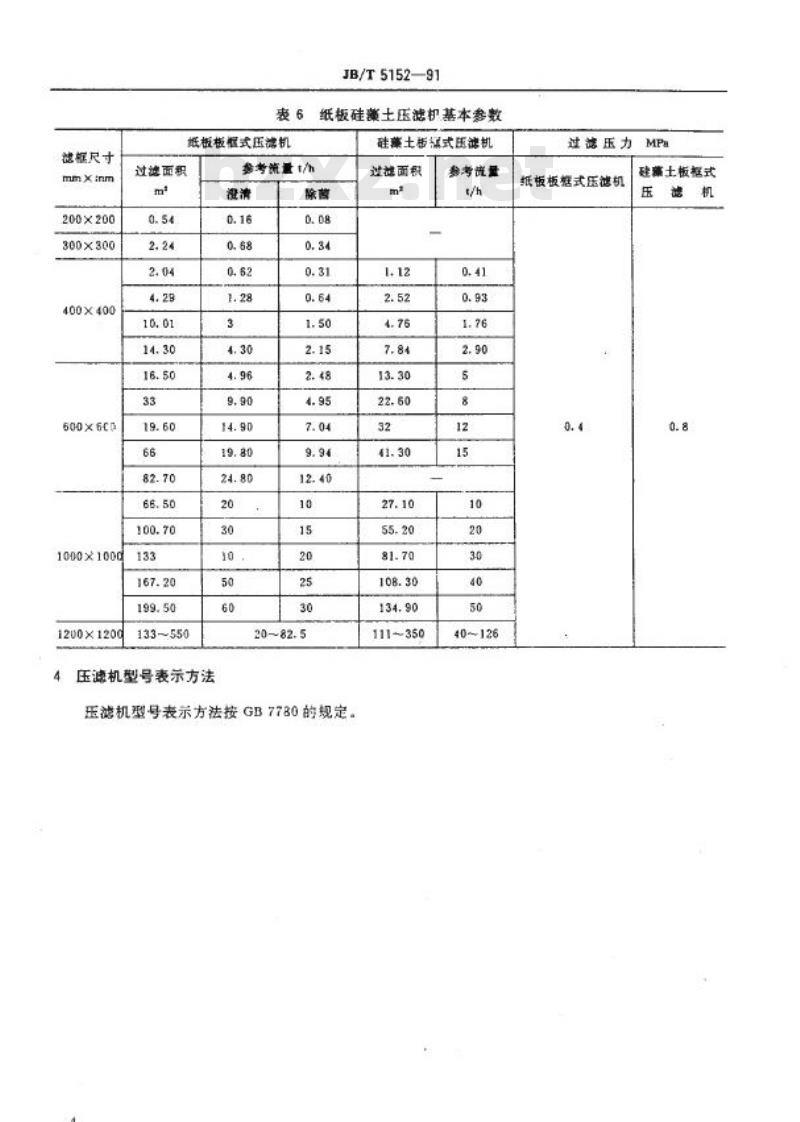

中华人民共和国机械行业标准 厢式压滤机和板框压滤机 型式与基本参数 （JB/T 5152—91） 1 主题内容与适用范围 本标准规定了厢式压滤机和板框压滤机（以下简称压滤机）的型式和基本参数。本标准适用于卧式压滤机。 2 引用标准 GB 7780 过滤机型号编制方法 3 压滤机型式和基本参数 3.1 型式 3.1.1 按组成滤室的过滤元件不同，压滤机分为以下两种： - 厢式压滤机； - 板框压滤机。 3.1.2 按过滤元件排列方式不同，分为： - 卧式压滤机； - 立式压滤机。 3.1.3 按液体排出方式不同，分为： - 明流式； - 暗流式。 3.1.4 滤板与横梁内侧间距、滤板型式及尺寸参见附录A（参考件）相关图表。 3.2 基本参数 3.2.1 压滤机的滤板尺寸、过滤面积和过滤压力分为第一系列和第二系列。新产品开发及老产品改造应优先采用第一系列参数。 （1）方形滤板压滤机基本参数： 滤板外形尺寸包括250 mm、280 mm、315 mm、400 mm、500 mm、600 mm、630 mm、800 mm、1000 mm、1250 mm、1500 mm、1600 mm、2000 mm等规格（括号内尺寸不推荐采用）。 对应过滤面积约为0.16～8.00 m²不等。 过滤压力范围： - 金属板：约0.5～1.6 MPa； - 非金属板：约0.3～1.2 MPa。 （2）长方形滤板压滤机基本参数： 滤板尺寸如1250×1600 mm、1500×2000 mm、1600×2000 mm、2000×2500 mm等（部分为不推荐规格）。 过滤面积约为160～1500 m²范围。 过滤压力： - 金属板：0.5～1.6 MPa； - 非金属板：0.3～1.2 MPa。 （3）圆形滤板压滤机基本参数： 滤板直径包括500 mm、630 mm、800 mm、1000 mm、1250 mm等规格。 滤板内尺寸约为200 mm～1600 mm范围。 过滤面积及压力参数按相关系列规定执行。 注：括号内数值为不推荐采用的规格。 附加说明： 本标准由机械电子工业部发布，于1991年7月22日批准，1992年7月1日实施。
