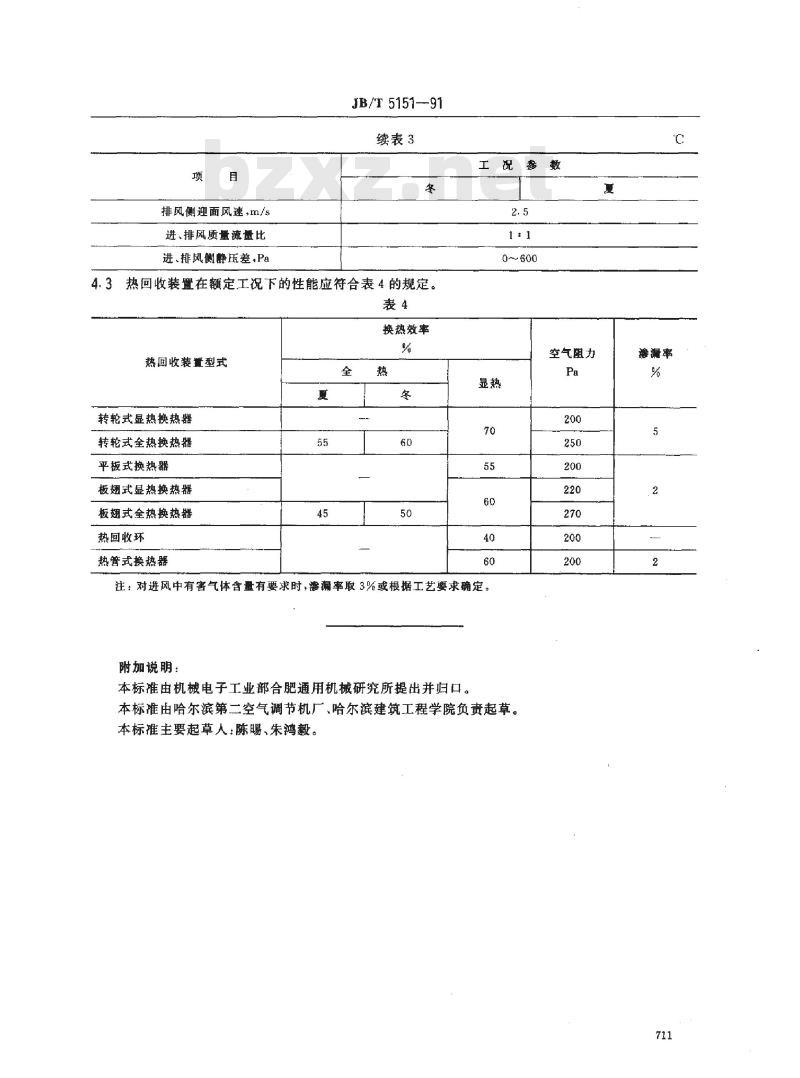

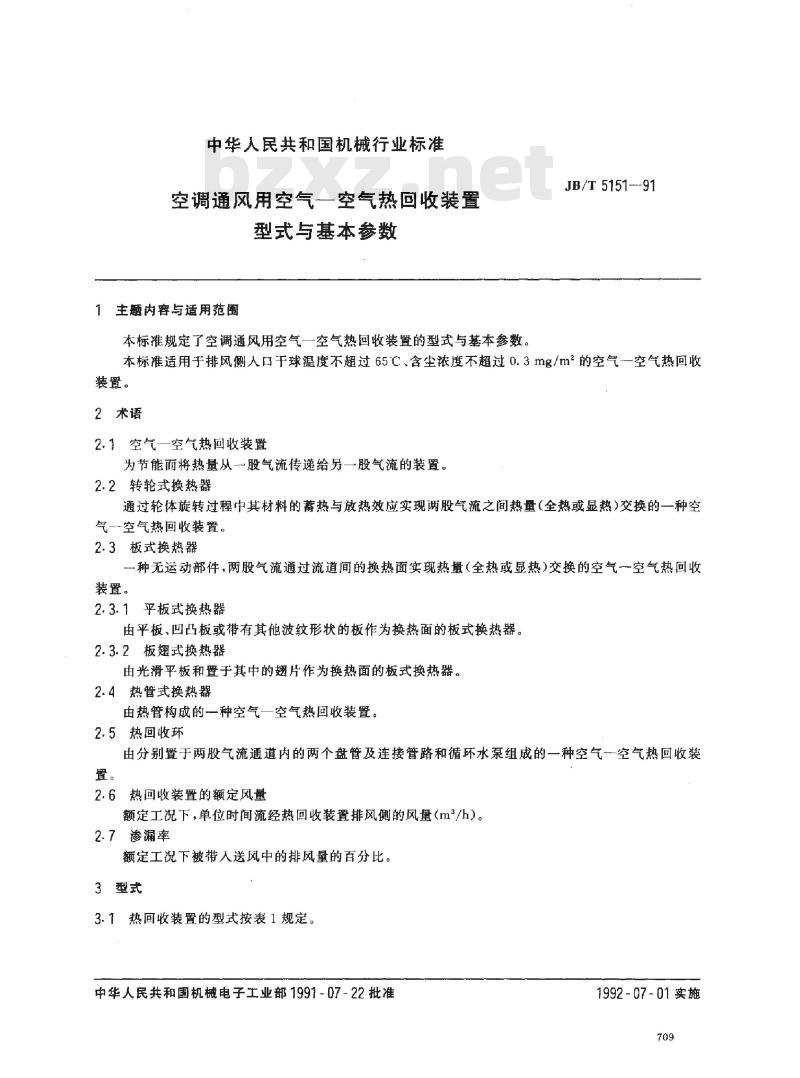

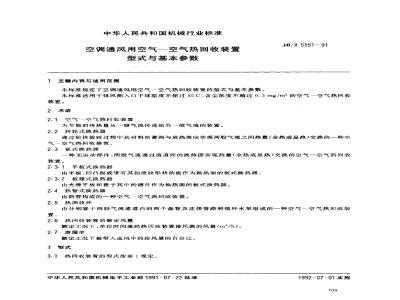

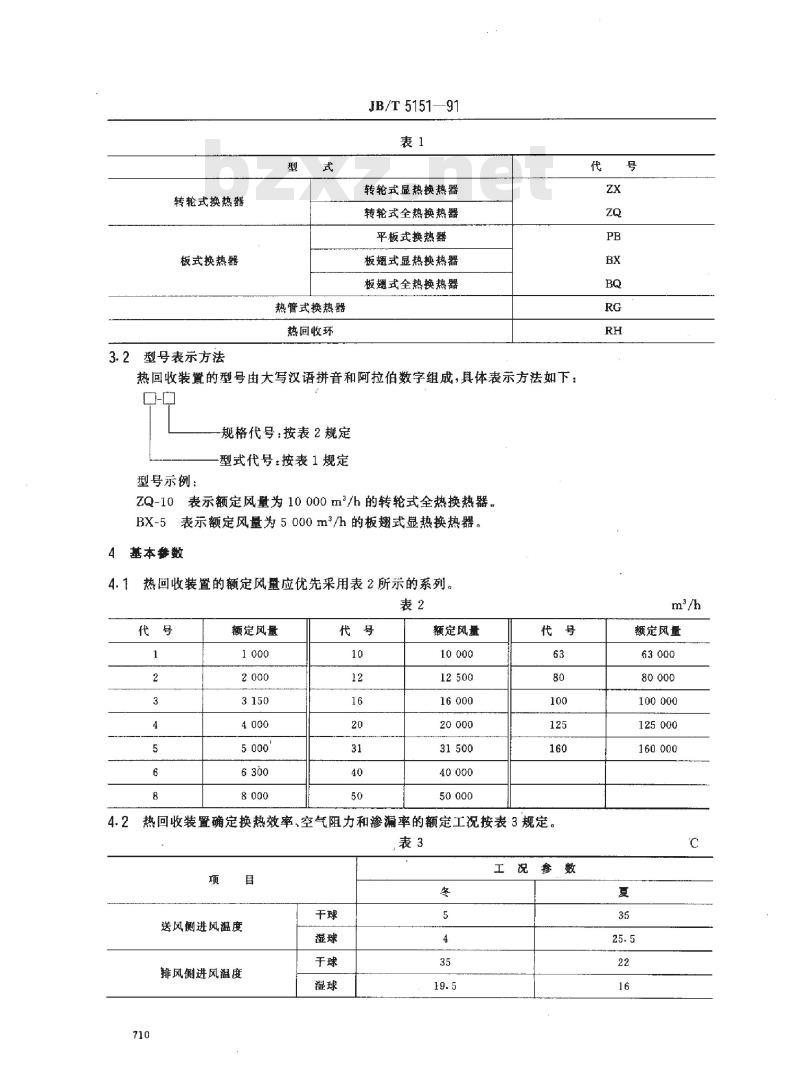

中华人民共和国机械行业标准 空调通风用空气-空气热回收装置 型式与基本参数 （JB/T 5151—91） 1 主题内容与适用范围 本标准规定了空调通风用空气-空气热回收装置的型式与基本参数。本标准适用于排风侧进口干球温度不超过65℃、含尘浓度不超过0.3 mg/m³的空气-空气热回收装置。 2 术语 2.1 空气-空气热回收装置 为节能而将热量从一股气流传递给另一股气流的装置。 2.2 转轮式换热器 通过轮体旋转过程中材料的蓄热与放热效应，实现两股气流之间热量（全热或显热）交换的空气-空气热回收装置。 2.3 板式换热器 一种无运动部件，两股气流通过流道间的换热面实现热量（全热或显热）交换的空气-空气热回收装置。 2.3.1 平板式换热器 由平板、凹凸板或带有其他波纹形状板材作为换热面的板式换热器。 2.3.2 板翅式换热器 由光滑平板和置于其中的翅片作为换热面的板式换热器。 2.4 热管式换热器 由热管构成的一种空气-空气热回收装置。 2.5 热回收环 由分别置于两股气流通道内的两个盘管及连接管路和循环水泵组成的空气-空气热回收装置。 2.6 额定风量 额定工况下单位时间流经热回收装置排风侧的风量，单位为m³/h。 2.7 渗漏率 额定工况下被带入送风中的排风量百分比。 3 型式 3.1 热回收装置型式见表1： - 转轮式显热换热器 - 转轮式全热换热器 - 平板式换热器 - 板翅式显热换热器 - 板翅式全热换热器 - 热管式换热器 - 热回收环 3.2 型号表示方法 热回收装置型号由大写汉语拼音字母和阿拉伯数字组成： - 型式代号按表1规定； - 规格代号按表2规定。 型号示例： - ZQ-10：表示额定风量为10000 m³/h的转轮式全热换热器； - BX-5：表示额定风量为5000 m³/h的板翅式显热换热器。 4 基本参数 4.1 额定风量 热回收装置额定风量优先采用以下系列（单位：m³/h）： 1000、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000、31500、40000、50000、63000、80000、100000、125000、160000。 4.2 额定工况参数 用于确定换热效率、空气阻力和渗漏率的工况如下： - 冬季：送风侧进风温度干球5℃、湿球4℃；排风侧进风温度干球35℃、湿球19.5℃； - 夏季：送风侧进风温度干球35℃、湿球25.5℃；排风侧进风温度干球22℃、湿球16℃； - 排风侧迎面风速：约2.5 m/s； - 进、排风质量流量比：1:1； - 进、排风侧静压差：0～600 Pa。 4.3 性能要求 在额定工况下，热回收装置性能应符合以下要求： - 转轮式显热换热器：显热效率≥70%，空气阻力≤200 Pa； - 转轮式全热换热器：全热效率≥55%（夏）、≥60%（冬），空气阻力≤250 Pa； - 平板式换热器：显热效率≥55%，空气阻力≤200 Pa； - 板翅式显热换热器：显热效率≥60%，空气阻力≤220 Pa； - 板翅式全热换热器：全热效率≥45%（夏）、≥50%（冬），空气阻力≤270 Pa； - 热回收环：效率≥40%，空气阻力≤200 Pa； - 热管式换热器：效率≥60%，空气阻力≤200 Pa； 渗漏率一般不大于5%，对有害气体有要求时应不大于3%或按工艺要求确定。 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口。 本标准由哈尔滨第二空气调节机厂、哈尔滨建筑工程学院负责起草。 本标准主要起草人：陈阳、朱鸿毅。
