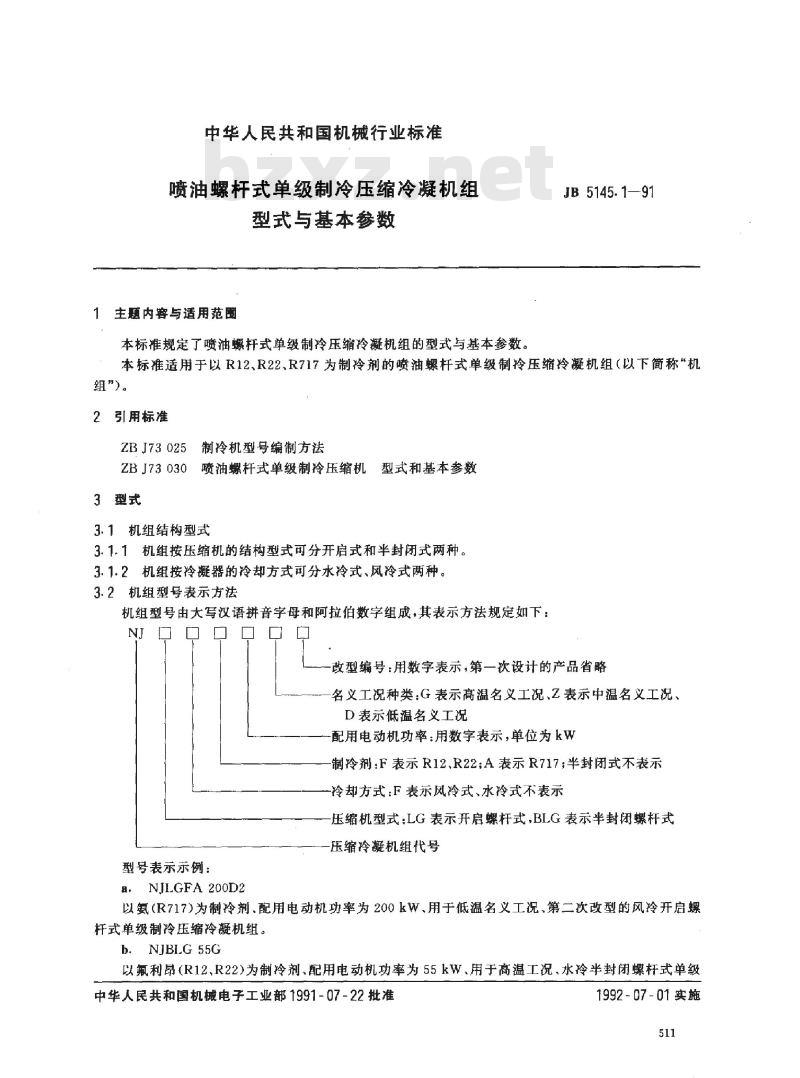

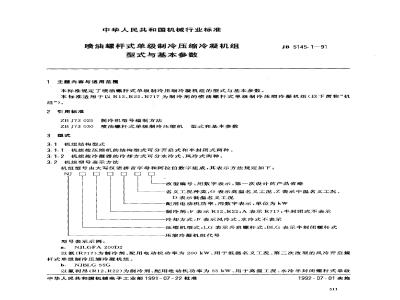

中华人民共和国机械行业标准 喷油螺杆式单级制冷压缩冷凝机组 型式与基本参数 标准号：JB 5145.1-91 1 主题内容与适用范围 本标准规定了喷油螺杆式单级制冷压缩冷凝机组的型式与基本参数。 本标准适用于以R12、R22、R717为制冷剂的喷油螺杆式单级制冷压缩冷凝机组（以下简称机组）。 2 引用标准 ZBJ 73025 制冷机型号编制方法 ZBJ 73030 喷油螺杆式单级制冷压缩机型式和基本参数 3 型式 3.1 机组结构型式 3.1.1 按压缩机结构型式分为开启式和半封闭式。 3.1.2 按冷凝器冷却方式分为水冷式和风冷式。 3.2 机组型号表示方法 机组型号由大写汉语拼音字母和阿拉伯数字组成，其表示方法如下： 压缩冷凝机组代号：NJ； 压缩机型式：LG表示开启式螺杆压缩机，BLG表示半封闭螺杆压缩机； 冷却方式：F表示风冷式，水冷式不表示； 制冷剂：F表示R12或R22，A表示R717；半封闭式可不标注； 配用电动机功率：用数字表示，单位为kW； 名义工况：G表示高温工况，Z表示中温工况，D表示低温工况； 改型编号：用数字表示，首次设计产品可省略。 型号示例： NJLGFA200D2：表示采用R717制冷剂、电动机功率200 kW、低温工况、第二次改型的风冷开启式螺杆压缩冷凝机组。 NJBLG55G：表示采用R12或R22制冷剂、电动机功率55 kW、高温工况的水冷半封闭式螺杆压缩冷凝机组。 4 基本参数 4.1 名义工况 机组名义工况参数如下： 高温工况（G）、中温工况（Z）、低温工况（D）。 在不同制冷剂及冷却方式下，其典型参数包括： 蒸发温度：如高温7℃、中温-7℃、低温-23℃等； 吸气温度：不同制冷剂（R12、R22、R717）对应不同值； 风冷工况下空气入口干球温度为32℃； 水冷工况下冷却水入口温度为30℃，出口温度为35℃； 环境温度一般为32℃。 4.2 冷凝器污垢热阻 水冷式机组在名义工况下，冷凝器传热管水侧污垢热阻系数为： 钢管：0.172 m²·℃/kW； 铜管：0.086 m²·℃/kW。
