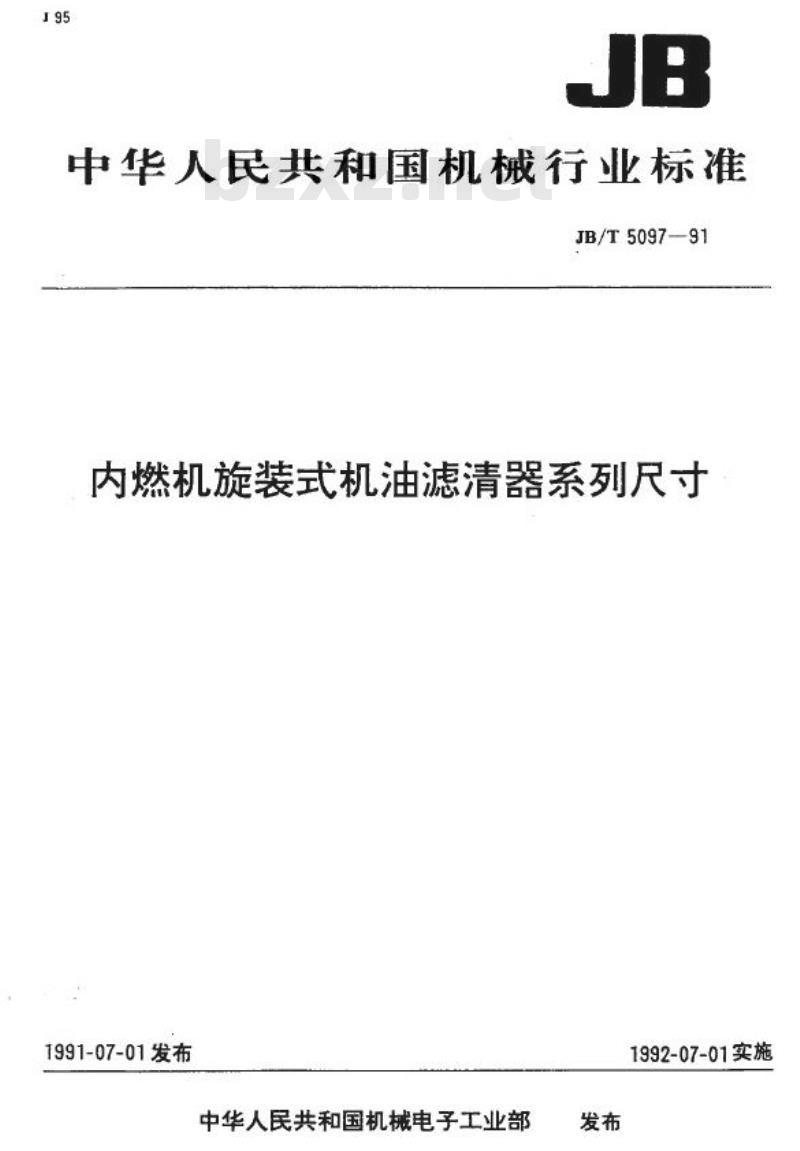

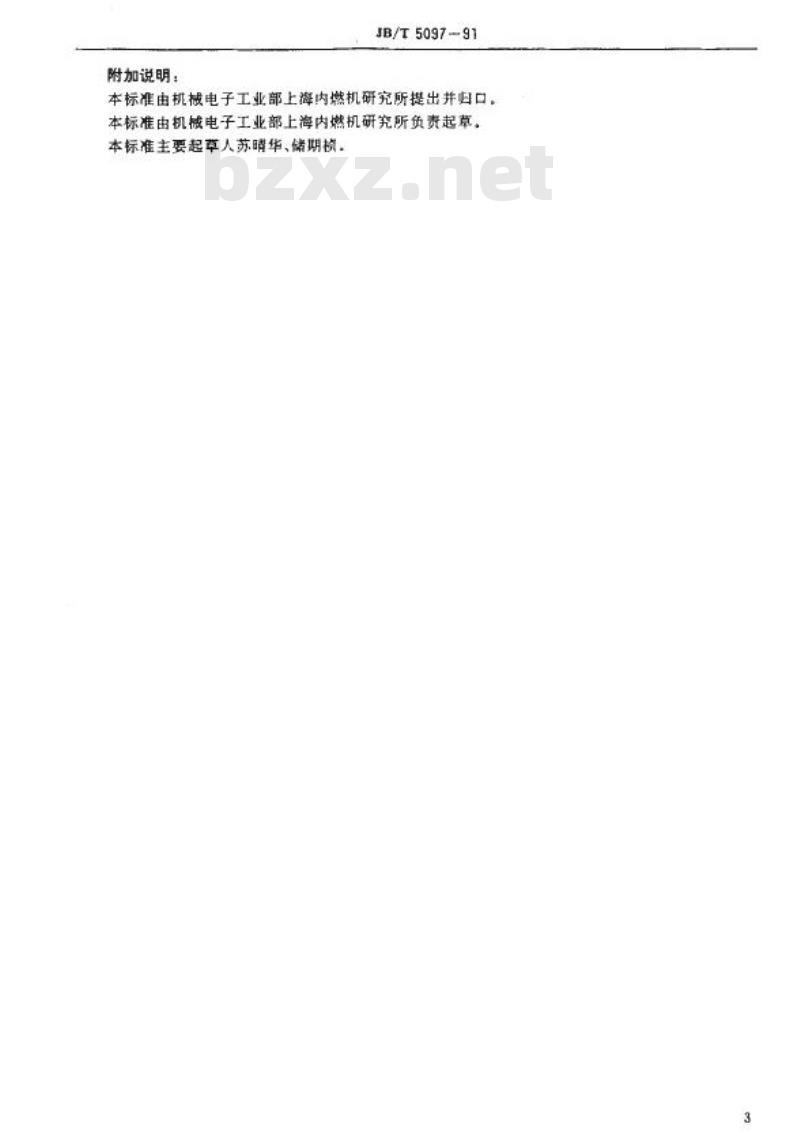

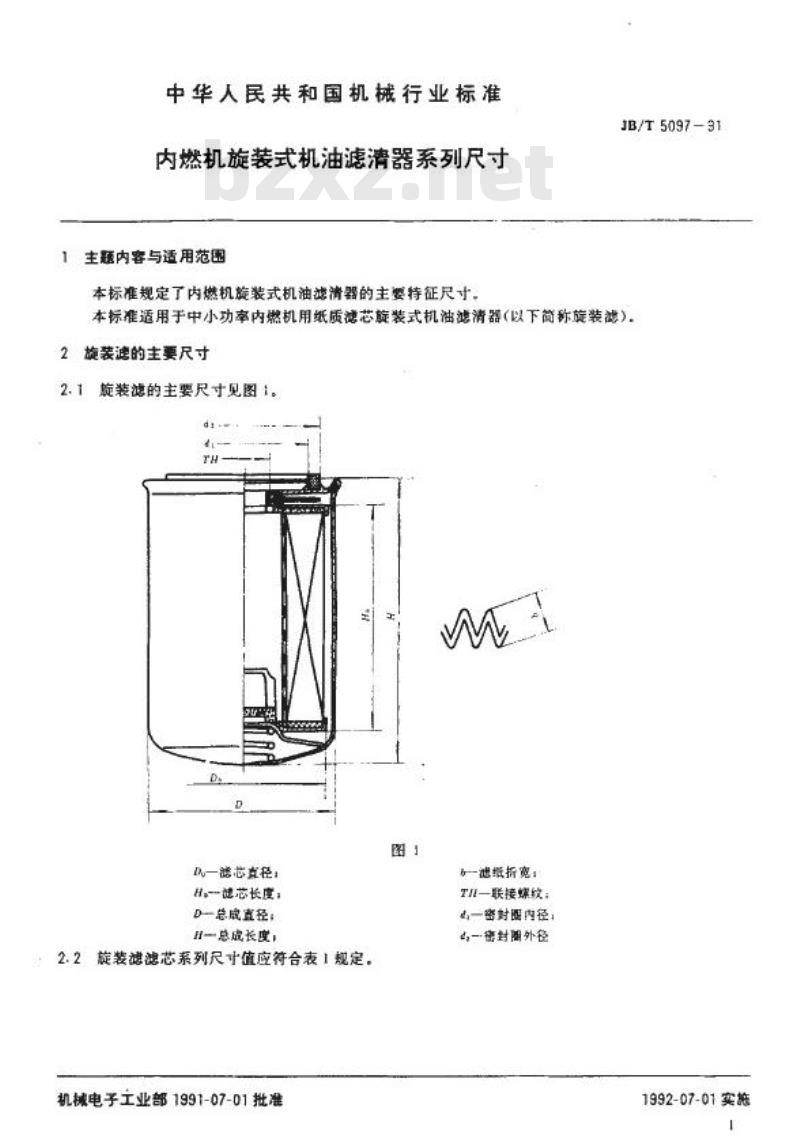

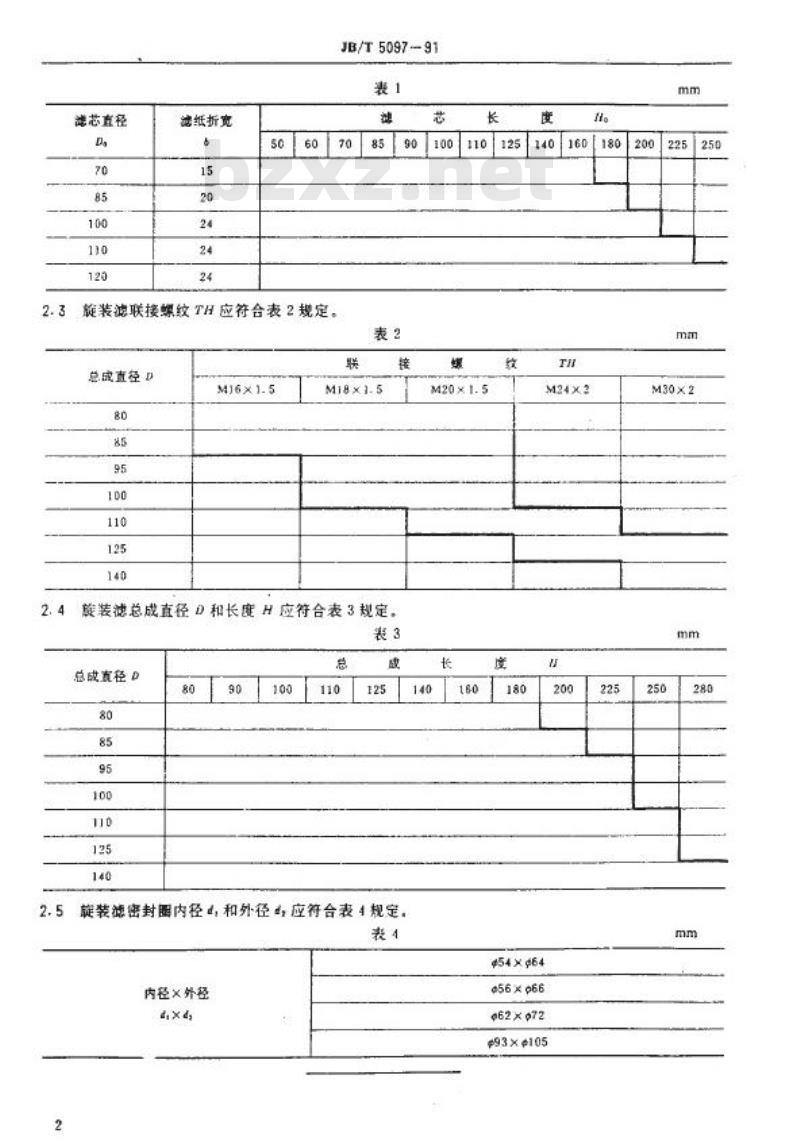

中华人民共和国机械行业标准 JB/T 5097—1991 内燃机旋装式机油滤清器系列尺寸 发布：1991-07-01 实施：1992-07-01 发布单位：中华人民共和国机械电子工业部 1 范围 本标准规定了内燃机旋装式机油滤清器的主要特征尺寸。本标准适用于中小功率内燃机用纸质滤芯旋装式机油滤清器（以下简称旋装滤）。 2 主要尺寸 2.1 旋装滤的主要尺寸见图示，其主要参数包括： Dv——滤芯直径； H1——滤芯长度； D——总成直径； H——总成长度； TH——连接螺纹； d——密封圈内径； d1——密封圈外径。 2.2 滤芯系列尺寸 旋装滤滤芯尺寸应符合下列系列值： 滤芯直径D（mm）：70、85、100、110、120； 滤纸折宽（mm）：15、20、24、24、24； 其他相关尺寸应与对应规格匹配。 2.3 连接螺纹 旋装滤连接螺纹应符合以下系列： M16×1.5、M18×1.5、M20×1.5、M24×2、M30×2。 2.4 总成尺寸 旋装滤总成直径D和长度H应符合以下范围： 总成直径D（mm）：80、85、95、100、110、125、140； 总成长度H（mm）：80、90、100、110、125、140、160、180、200、225、250、280。 2.5 密封圈尺寸 密封圈内径和外径应符合以下典型规格（单位：mm）： 45×64、56×66、62×72、93×105等。 3 其他要求 各尺寸参数应根据产品设计要求进行合理匹配，以保证滤清器的密封性能和安装适配性。 附加说明： 本标准由机械电子工业部上海内燃机研究所提出并归口，由该所负责起草。主要起草人包括苏晴华等。
