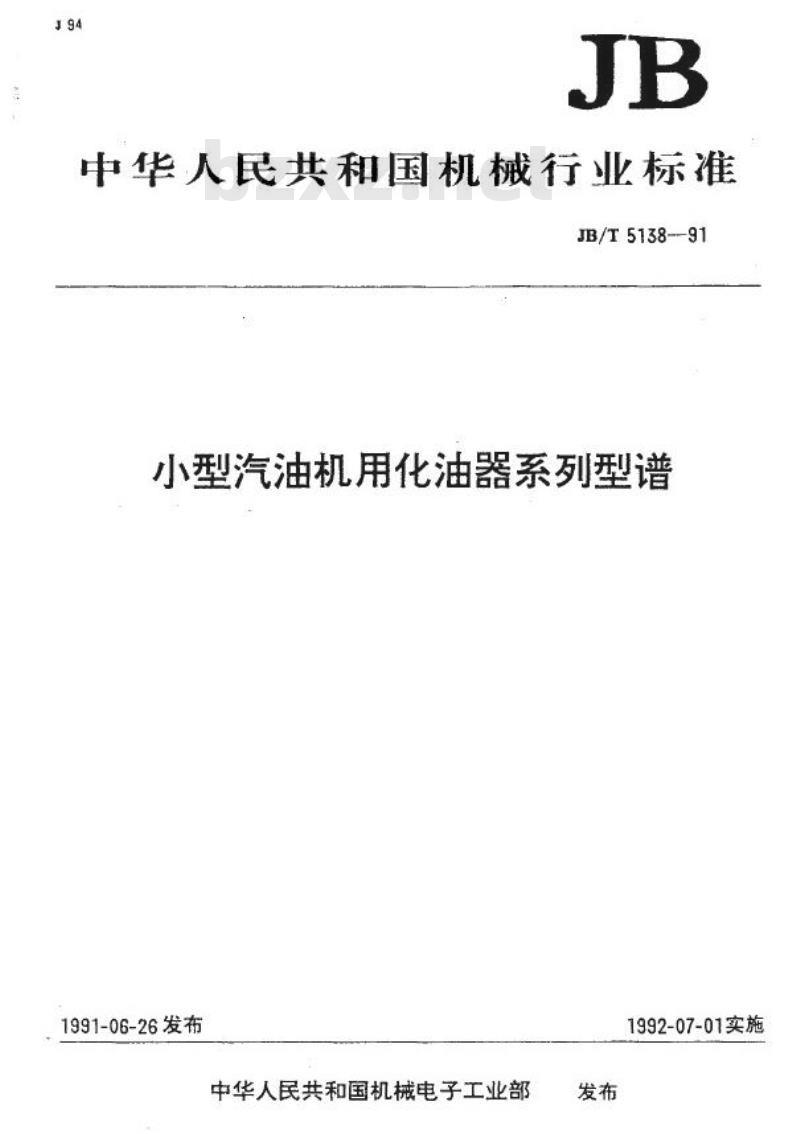

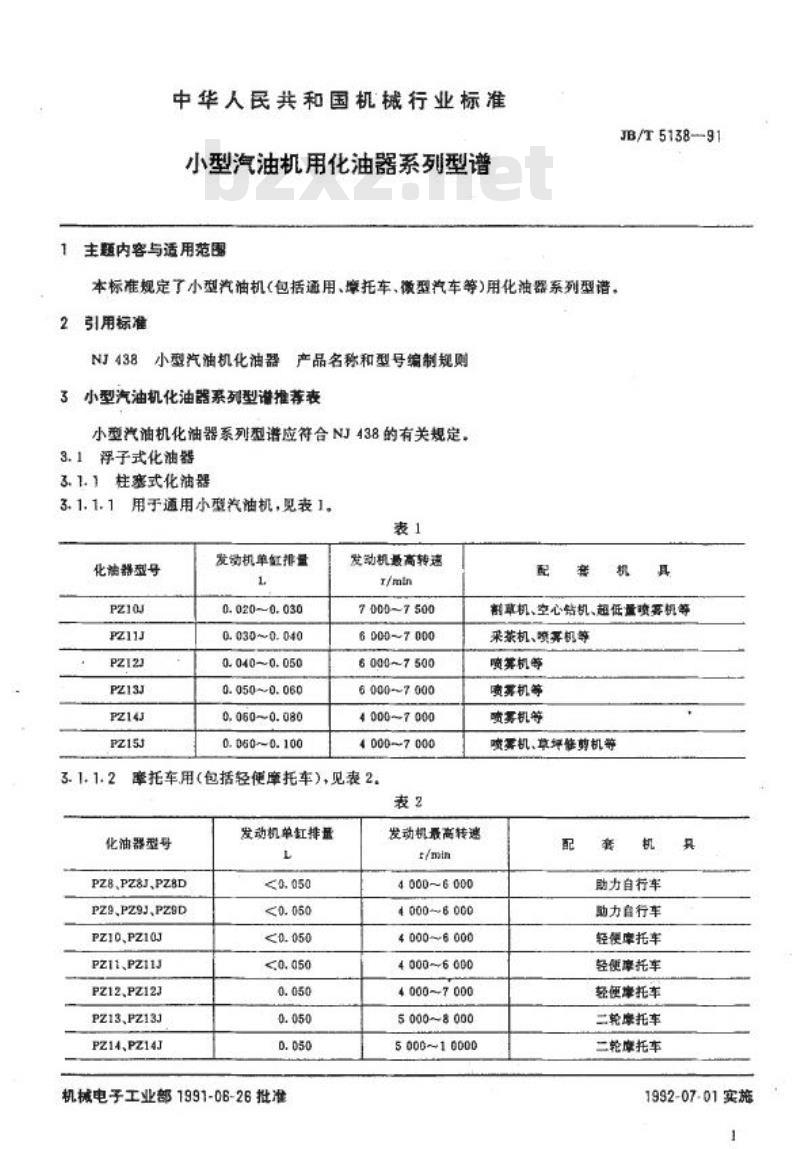

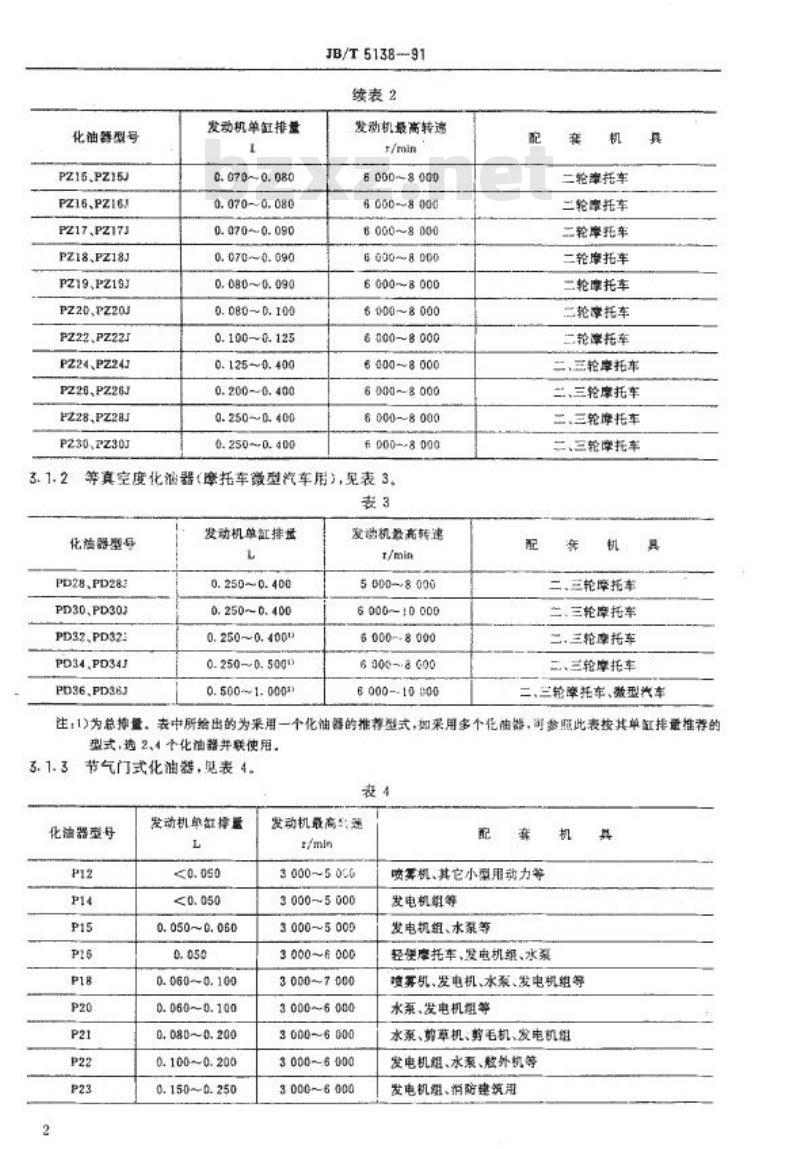

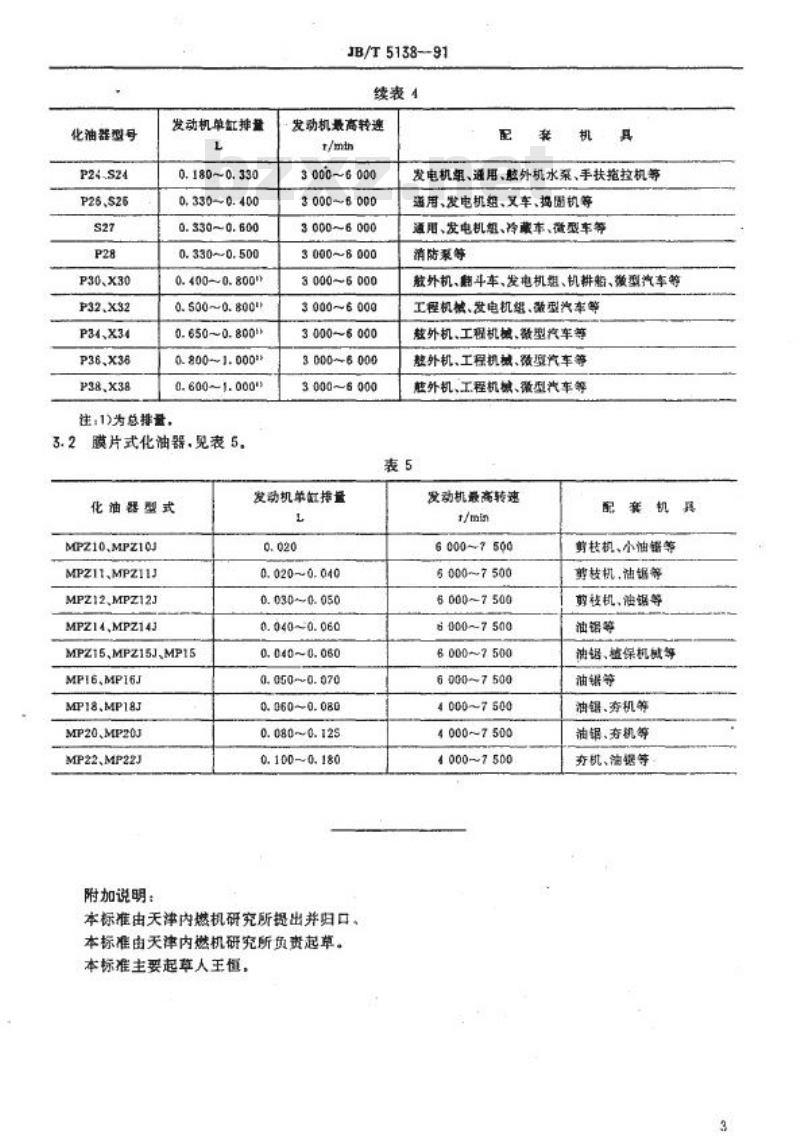

中华人民共和国机械行业标准 JB/T5138-91 小型汽油机用化油器系列型谱 1 范围 本标准规定了小型汽油机（包括通用、摩托车、微型汽车等）用化油器系列型谱。 2 引用标准 NJ438 小型汽油机化油器产品名称和型号编制规则 3 小型汽油机化油器系列型谱推荐表 小型汽油机化油器系列型谱应符合NJ438的有关规定。 3.1 浮子式化油器 3.1.1 柱塞式化油器 3.1.1.1 用于通用小型汽油机，见表1： PZ10J：单缸排量0.020~0.030L，最高转速7000~7500 r/min PZ11J：0.030~0.040L，6000~7000 r/min PZ12：0.040~0.050L，6000~7500 r/min PZ13J：0.050~0.060L，6000~7000 r/min PZ14：0.060~0.080L，4000~7000 r/min PZ15J：0.060~0.100L，4000~7000 r/min 3.1.1.2 摩托车用（包括轻便摩托车），见表2： PZ8 / PZ8J / PZ8D：排量<0.050L，4000~6000 r/min（适用于割草机、喷雾机等） PZ9 / PZ9J / PZ9D：排量<0.050L，4000~6000 r/min（采茶机、喷雾机等） PZ10 / PZ10J：排量<0.050L，4000~6000 r/min（喷雾机等） PZ11 / PZ11J：排量≤0.050L，4000~6000 r/min PZ12 / PZ12J：排量0.050L，4000~7000 r/min PZ13 / PZ13J：排量0.050L，5000~8000 r/min PZ14 / PZ14J：排量0.050L，5000~16000 r/min PZ15 / PZ15J：排量0.079~0.080L，6000~8000 r/min（助力自行车） PZ16 / PZ16J：0.070~0.080L，6000~8000 r/min PZ17 / PZ17J：0.070~0.090L，6000~8000 r/min PZ18 / PZ18J：0.070~0.090L，6000~8000 r/min PZ19 / PZ19J：0.080~0.090L，6000~8000 r/min PZ20 / PZ20J：0.080~0.100L，6000~8000 r/min PZ22 / PZ22J：0.100~0.125L，6000~8000 r/min PZ24 / PZ24J：0.125~0.400L，6000~8000 r/min PZ26 / PZ26J：0.200~0.400L，6000~8000 r/min PZ28 / PZ28J：0.250~0.400L，6000~8000 r/min PZ30 / PZ30J：0.250~0.400L，约6000~8000 r/min 3.1.2 等真空度化油器（摩托车、微型汽车用），见表3： PD28 / PD28J：0.250~0.400L，5000~8000 r/min PD30 / PD30J：0.250~0.400L，6000~10000 r/min PD32 / PD32J：0.250~0.400L，6000~8000 r/min PD34 / PD34J：0.250~0.500L，6000~8600 r/min PD36 / PD36J：0.500~1.000L，6000~10000 r/min （适用于二轮、三轮摩托车及微型汽车等） 3.1.3 节气门式化油器，见表4： P12：发动机单缸排量<0.050L P14：<0.050L P15：<0.050L P16：<0.050L P18：<0.050L P20：<0.050L P21：<0.050L P22：<0.050L P23：<0.050L （以上型号用于不同小型汽油机工况匹配选择）
