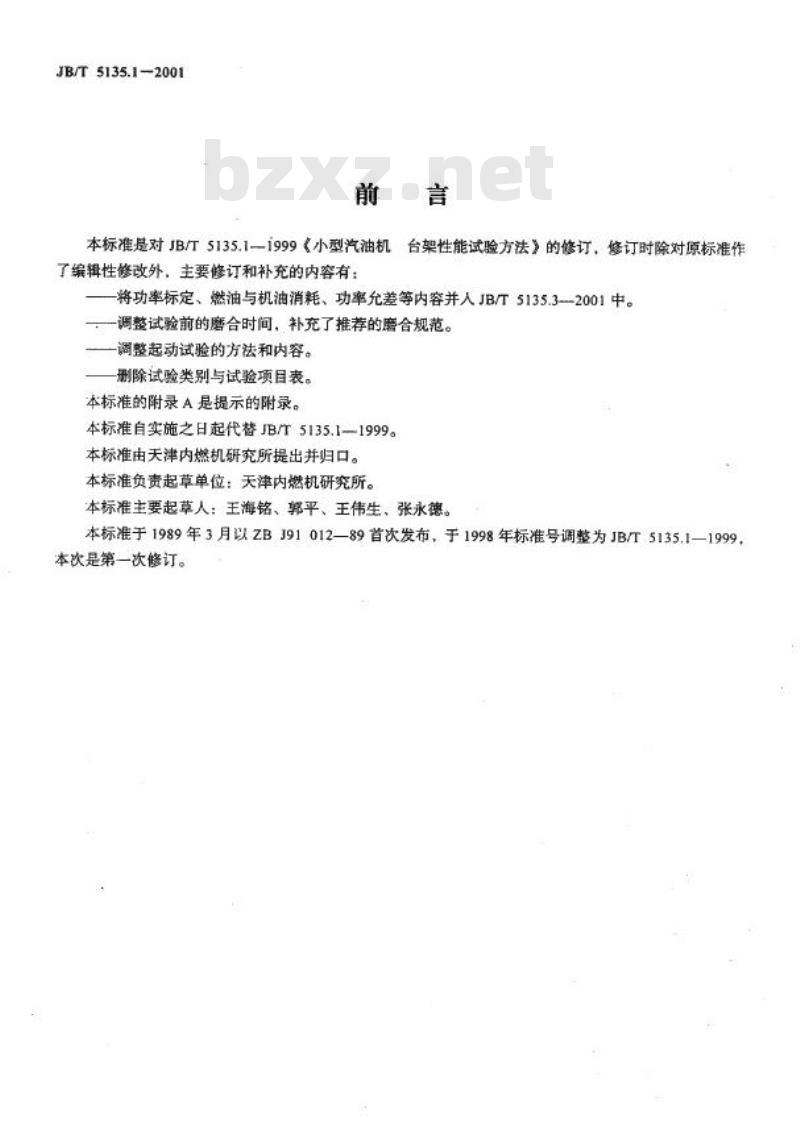

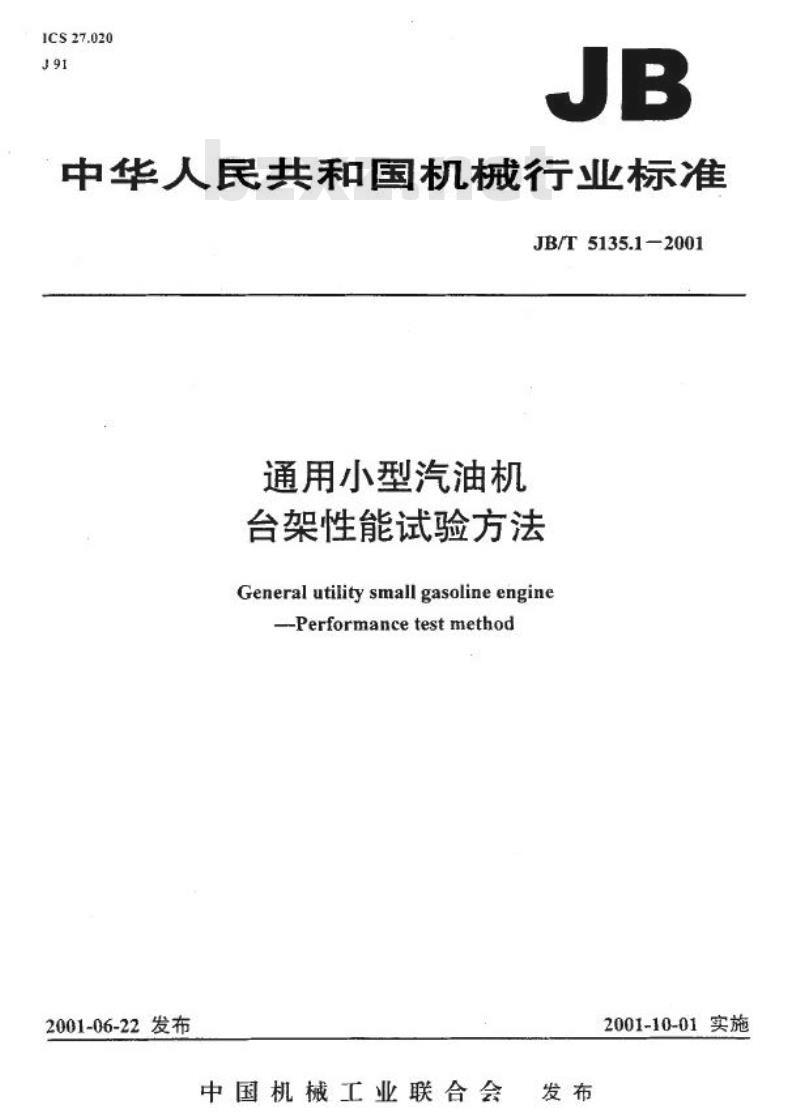

ICS 27.020 J91 JB/T 5135.1-2001 通用小型汽油机 台架性能试验方法（General utility small gasoline engine performance test method） 2001-06-22发布 2001-10-01实施 中国机械工业联合会 发布 前言 本标准是对JB/T 5135.1—1999《小型汽油机台架性能试验方法》的修订。主要修订内容包括：将功率标定、燃油与机油消耗及功率允差等内容并入JB/T 5135.3—2001；调整试验前磨合时间并补充推荐规范；调整起动试验方法与内容；删除试验类别与试验项目表。本标准附录A为提示性附录。本标准自实施之日起代替JB/T 5135.1—1999。 本标准由天津内燃机研究所提出并归口，负责起草单位为天津内燃机研究所。主要起草人：王海铭、郭平、王伟生、张永德。本标准于1989年首次发布，1998年标准号调整为JB/T 5135.1—1999，本次为第一次修订。 1 范围 本标准规定了往复活塞式通用小型汽油机（一般不大于30kW）在试验台架上进行性能试验的方法。 本标准适用于通用小型汽油机的定型检验、定期检验及出厂检验，不适用于摩托车汽油机及其他特殊用途汽油机。 2 引用标准 GB/T 725—1991 内燃机产品名称和型号编制规则 GB/T 1105—1987 内燃机台架性能试验方法 GB/T 1883—1989 往复活塞式内燃机术语 GB 3100—1993 国际单位制及其应用 JB/T 5135.3—2001 通用小型汽油机技术条件 3 术语、符号 本标准中的术语和符号按GB/T 725、GB/T 1105、GB/T 1883及GB 3100规定执行。 4 标准环境状况与功率修正 4.1 标准环境状况 标准环境条件为：大气压力100 kPa；相对湿度约30%；环境温度298 K（25℃）。 4.2 有效功率修正 通用小型汽油机在非标准环境条件下运行时，其有效功率应修正至标准环境状况。 修正系数α用于计算标准功率与实测功率关系，适用于规定范围内环境条件。 当环境参数超出规定范围时，应在试验报告中说明实际环境条件。 5 参数测量与仪器精度要求 5.1 扭矩：测功器精度为最大刻度值±1%，不得使用前1/8量程。 5.2 转速：转速表精度0.5%。 5.3 燃油消耗：容积法测量，容积精度±2%，时间精度±0.1s。 5.4 环境参数：大气压力、温度及相对湿度应在无干扰环境中测量，压力计精度±70Pa，温度计精度±1K。 5.5 其他参数测量按GB/T 1105规定执行。 5.6 进气温度在空气滤清器口测量，排气温度在排气口后五倍直径处测量。 6 试验条件 6.1 试验时发动机应装配全部必要附件，相关信息应记录在试验报告中。 当试验台无法安装原排气系统时，应另行说明。
