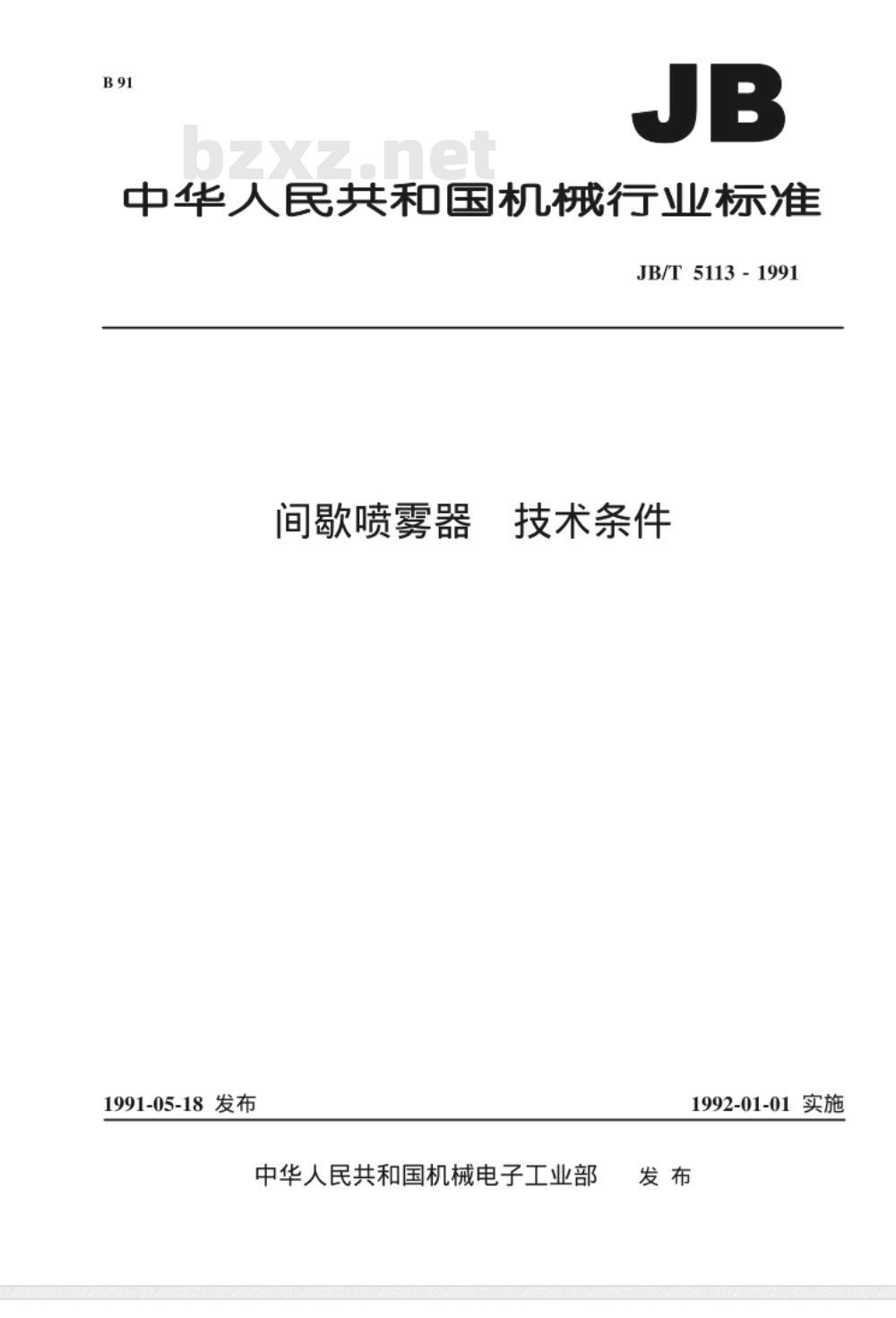

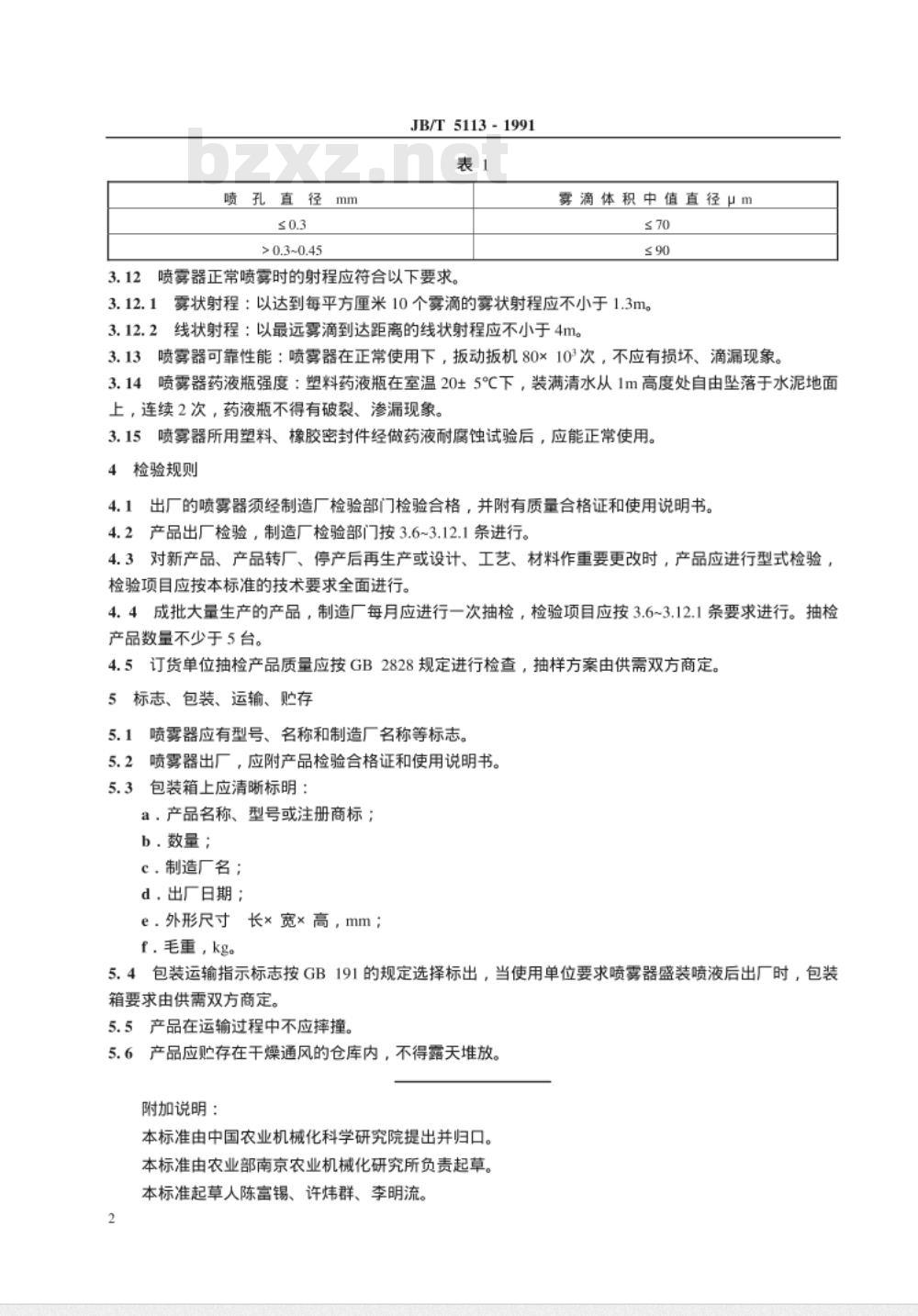

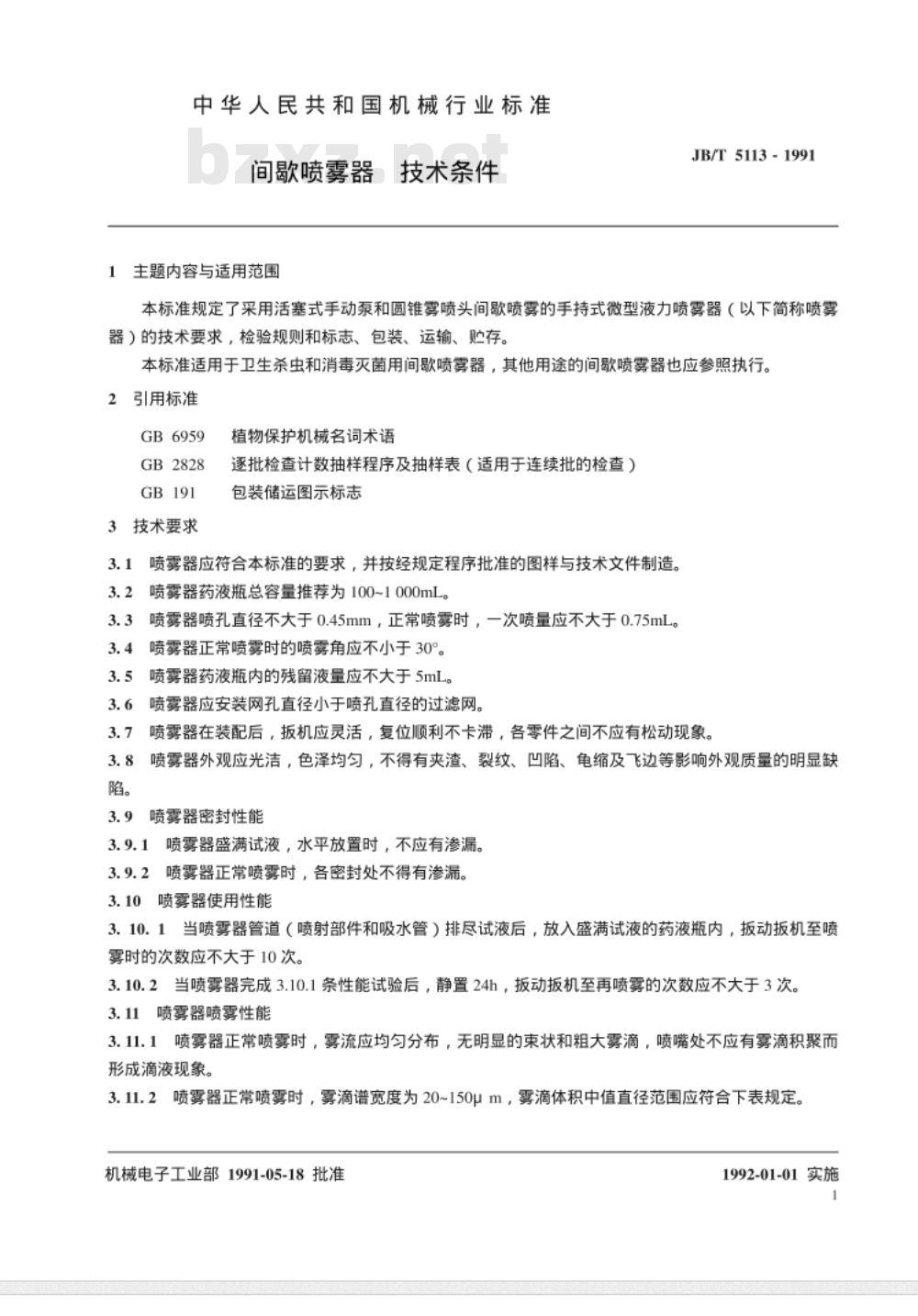

中华人民共和国机械行业标准 JB/T5113-1991 间歇喷雾器 技术条件 1 范围 本标准规定了采用活塞式手动泵和圆锥雾喷头间歇喷雾的手持式微型液力喷雾器（以下简称喷雾器）的技术要求、检验规则以及标志、包装、运输和贮存。 本标准适用于卫生杀虫和消毒灭菌用间歇喷雾器，其他用途的间歇喷雾器也应参照执行。 2 引用标准 GB6959 植物保护机械名词术语 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB191 包装储运图示标志 3 技术要求 3.1 喷雾器应符合本标准要求，并按经规定程序批准的图样与技术文件制造。 3.2 喷雾器药液瓶总容量推荐为100～1000 mL。 3.3 喷雾器喷孔直径不大于0.45 mm，正常喷雾时一次喷量不大于0.75 mL。 3.4 正常喷雾时喷雾角应不小于30°。 3.5 药液瓶内残留液量应不大于5 mL。 3.6 喷雾器应安装过滤网，网孔直径小于喷孔直径。 3.7 装配后扳机应灵活复位顺畅，各零件不得松动，外观应光洁均匀，不得有夹渣、裂纹、凹陷、龟缩及飞边等缺陷。 3.8 密封性能 3.8.1 盛满试液水平放置时不得渗漏。 3.8.2 正常喷雾时各密封处不得渗漏。 3.9 使用性能 3.9.1 管道排空后重新喷雾所需扳动次数不大于10次。 3.9.2 静置24 h后再次喷雾扳动次数不大于3次。 3.10 喷雾性能 3.10.1 雾流应均匀，无明显束状及粗大雾滴，喷嘴不得滴液。 3.10.2 雾滴谱宽度为20～150 μm，雾滴体积中值直径随喷孔直径变化（≤0.3 mm对应≤70 μm，0.3～0.45 mm对应≤90 μm）。 3.11 射程要求 3.11.1 雾状射程（10个雾滴/cm²）不小于1.3 m。 3.11.2 线状射程不小于4 m。 3.12 可靠性能 喷雾器在正常使用条件下，扳动扳机80×10³次不得出现损坏或滴漏。 3.13 药液瓶强度 塑料药液瓶在20±5℃条件下装满清水，从1 m高度自由跌落水泥地面两次，不得破裂或渗漏。 3.14 材料要求 所用塑料、橡胶密封件经药液耐腐蚀试验后应能正常使用。 4 检验规则 4.1 产品须经检验合格并附质量合格证及使用说明书方可出厂。 4.2 出厂检验按3.6～3.10.1条进行。 4.3 型式检验适用于新产品、转厂生产或重大设计工艺材料变更时，应按全部技术要求进行。 4.4 批量生产产品每月抽检一次，每次不少于5台。 4.5 抽检按GB2828执行，由供需双方商定抽样方案。 5 标志、包装、运输与贮存 5.1 产品应标明型号、名称及制造厂信息，并附合格证和说明书。 5.2 包装箱应标明产品名称、数量、厂名、出厂日期及外形尺寸和毛重等信息。 5.3 包装储运标志按GB191规定执行。 5.4 运输过程中不得摔碰。 5.5 产品应贮存在干燥通风仓库内，不得露天堆放。
