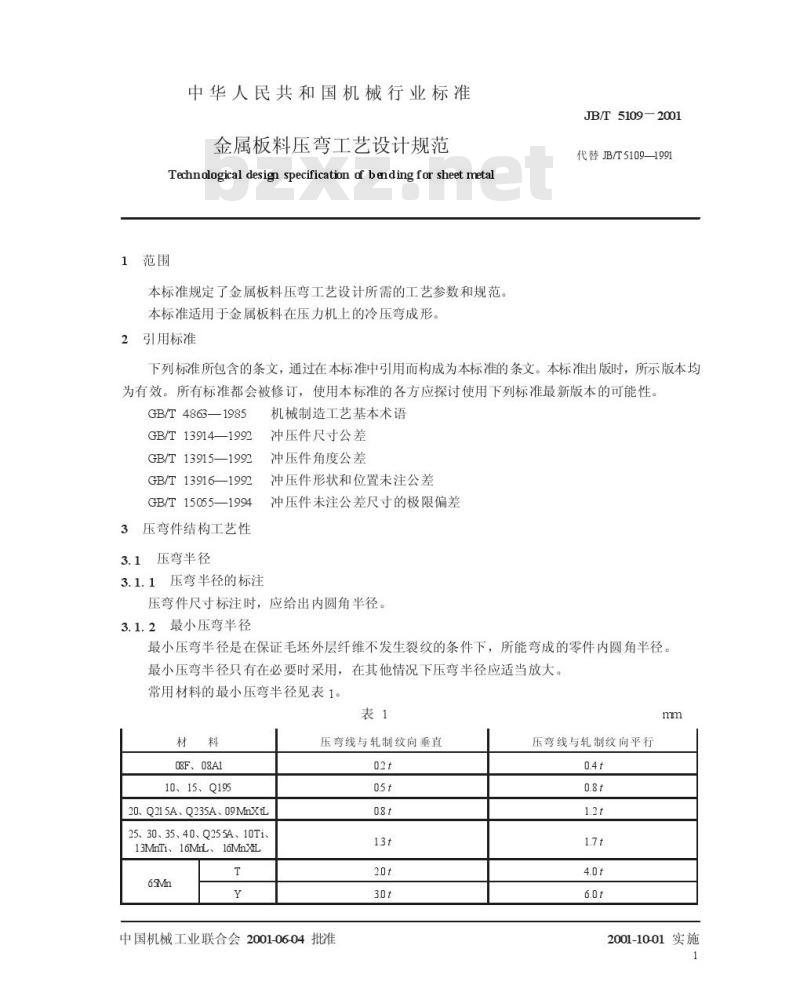

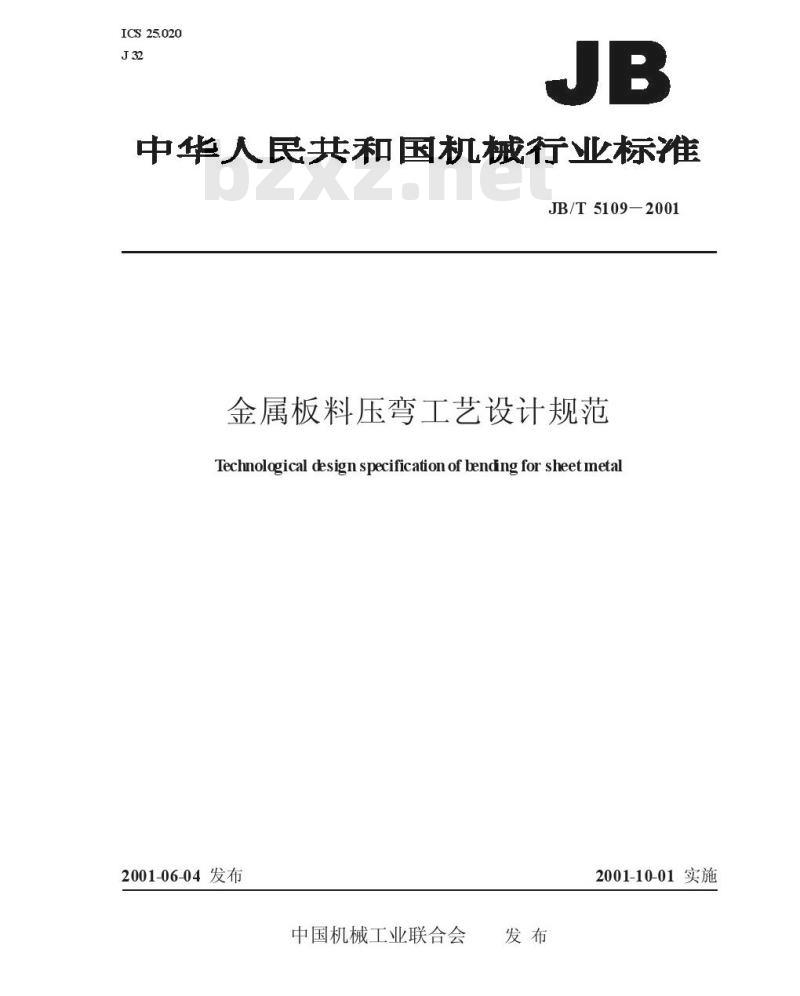

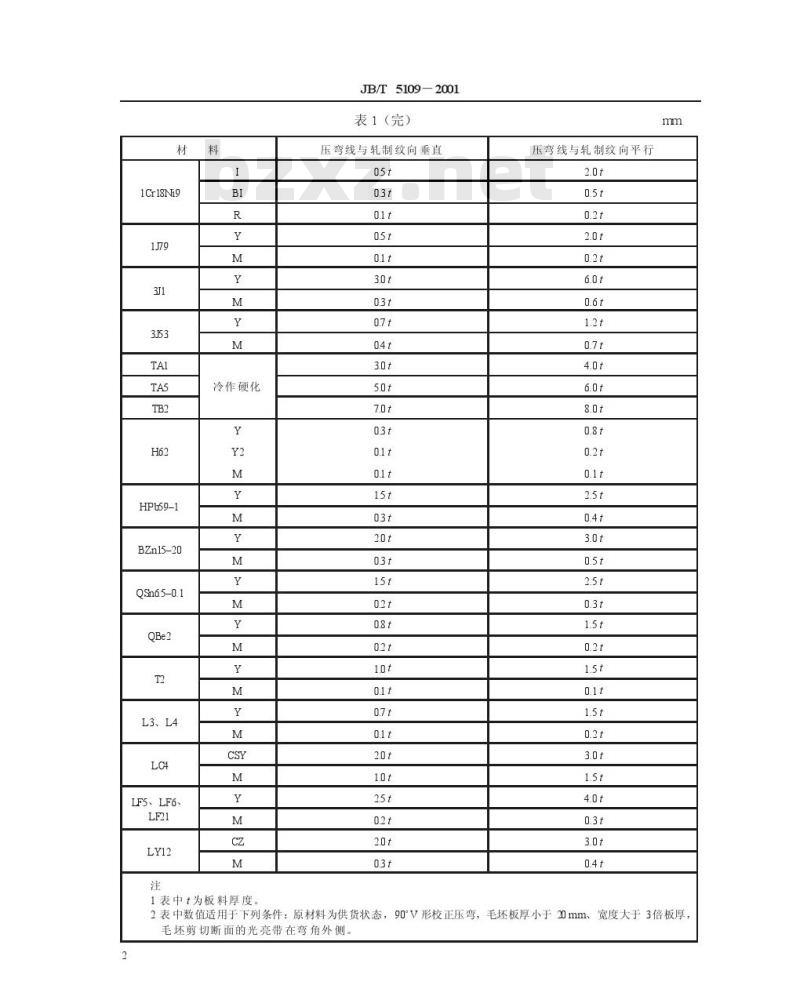

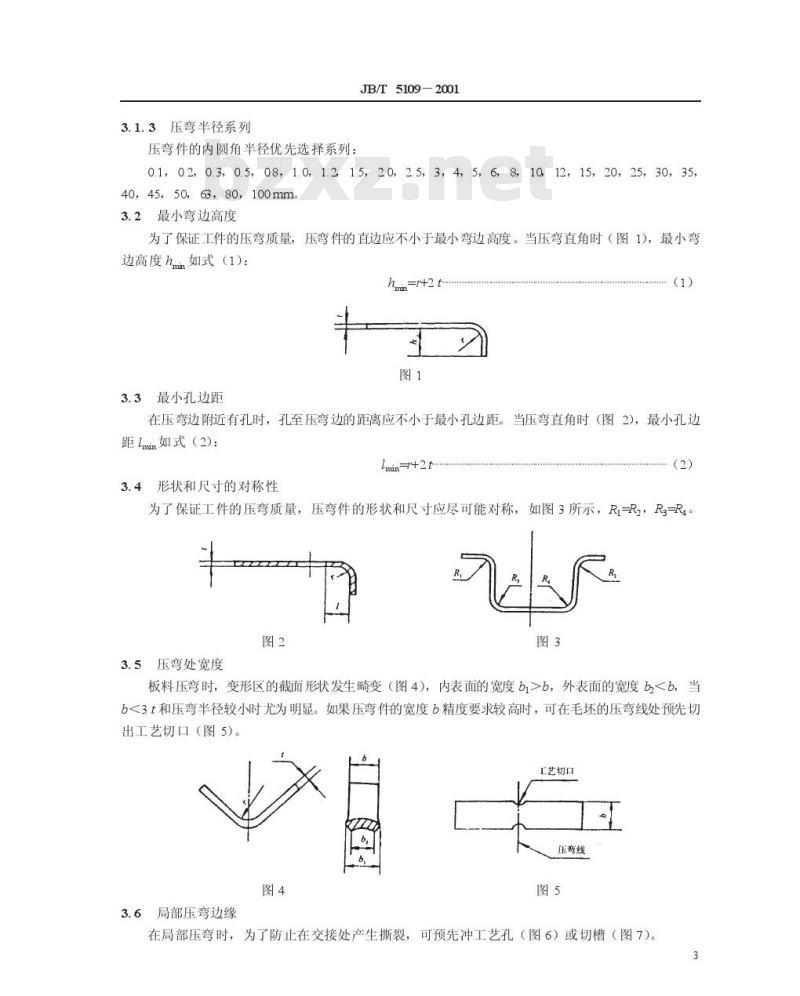

中华人民共和国机械行业标准 JB/T5109-2001 金属板料压弯工艺设计规范 代替JB/T5109-1991 1 范围 本标准规定了金属板料压弯工艺设计所需的工艺参数和规范。 本标准适用于金属板料在压力机上的冷压弯成形。 2 引用标准 GB/T4863-1985 机械制造工艺基本术语 GB/T13914-1992 冲压件尺寸公差 GB/T13915-1992 冲压件角度公差 GB/T13916-1992 冲压件形状和位置未注公差 GB/T15055-1994 冲压件未注公差尺寸的极限偏差 3 压弯件结构工艺性 3.1 压弯半径 3.1.1 压弯半径的标注 压弯件尺寸标注时，应给出内圆角半径。 3.1.2 最小压弯半径 最小压弯半径是在保证毛坯外层纤维不发生裂纹的条件下所能弯成的零件内圆角半径。最小压弯半径一般仅在必要时采用，其他情况下应适当放大。常用材料的最小压弯半径见表1。 表1 最小压弯半径（t为板料厚度） 当压弯线与轧制纹向垂直时： 08F、08Al：0.2t；10、15、Q195：0.5t；20、Q215A、Q235A等：0.8t；25、30、35、40等：1.3t；65Mn等：2.0t；16Mn等：3.0t。 不锈钢及部分特殊材料（如1Cr18Ni9等）在不同状态下对应更大或更小的弯曲半径。 当压弯线与轧制纹向平行时： 08F、08Al：0.4t；10、15、Q195：0.8t；20、Q215A、Q235A等：1.2t；25、30、35、40等：1.7t；65Mn等：4.0t；16Mn等：6.0t。 表中t表示板料厚度。 注：表中数值适用于供货状态材料、90°V形校正压弯工艺，且毛坯板厚小于20mm、剪切断面光亮带满足工艺要求等条件。
