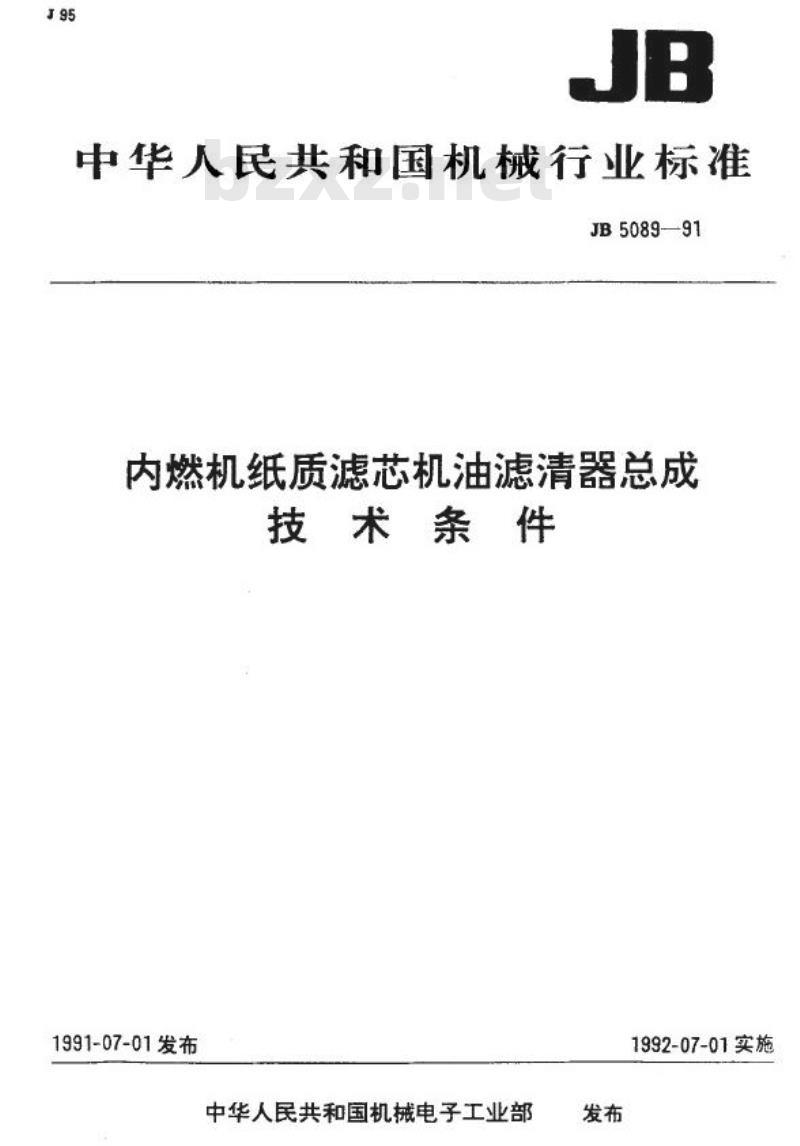

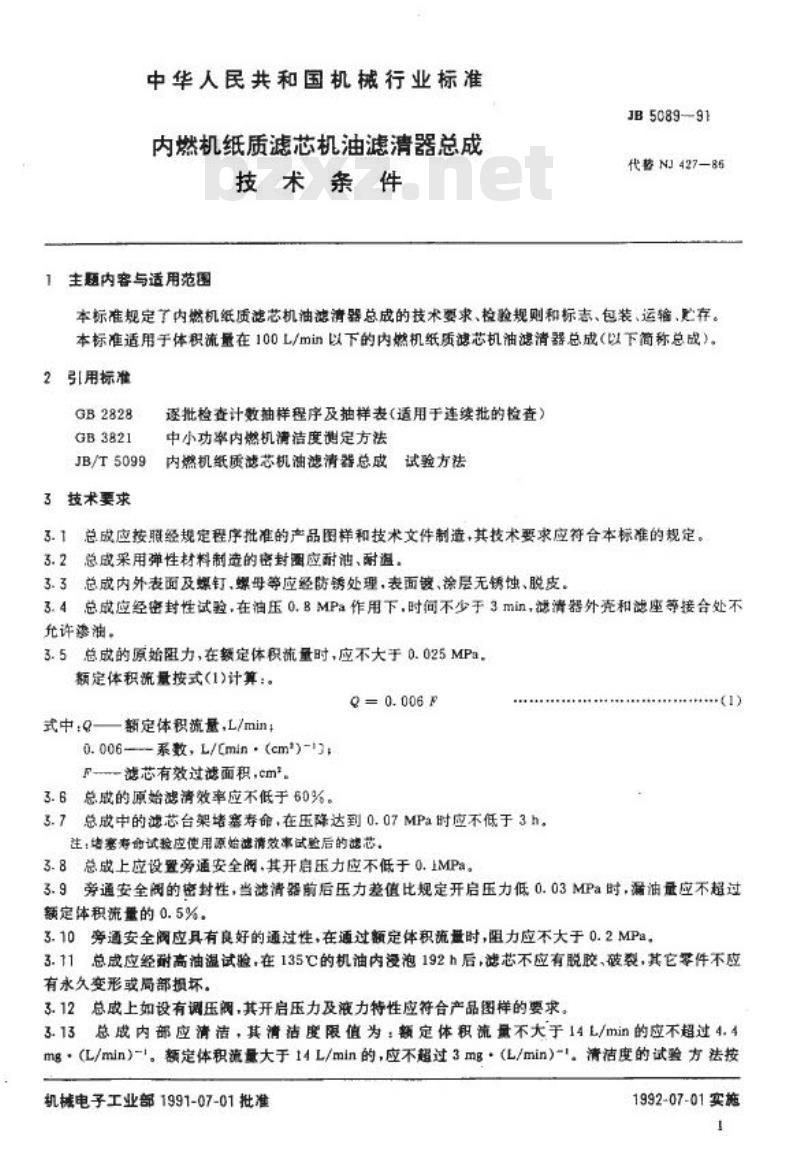

中华人民共和国机械行业标准 JB5089—91 内燃机纸质滤芯机油滤清器总成技术条件 代替NJ427—86 1991-07-01发布 1992-07-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了内燃机纸质滤芯机油滤清器总成的技术要求、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于体积流量在100L/min以下的内燃机纸质滤芯机油滤清器总成（以下简称总成）。 2 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB3821 中小功率内燃机清洁度测定方法 JB/T5099 内燃机纸质滤芯机油滤清器总成试验方法 3 技术要求 3.1 总成应按经规定程序批准的产品图样及技术文件制造，其技术要求应符合本标准规定。 3.2 总成采用的弹性材料密封圈应耐油、耐温。 3.3 总成内外表面及螺钉、螺母等金属件应进行防锈处理，镀层或涂层不得有锈蚀、脱皮现象。 3.4 总成密封性试验：在0.8MPa油压作用下保持不少于3min，滤清器外壳及滤座接合处不得渗油。 3.5 总成原始阻力在额定体积流量下应不大于0.025MPa。 额定体积流量按公式计算： Q = 0.006F 式中：Q为额定体积流量（L/min），F为滤芯有效过滤面积（cm²）。 3.6 总成原始滤清效率应不低于60%。 3.7 总成滤芯台架堵塞寿命：在压降达到0.07MPa时应不低于3h。 注：堵塞寿命试验应使用原始滤清效率检验后的滤芯。 3.8 总成应设置旁通安全阀，其开启压力应不低于0.1MPa。 3.9 旁通安全阀密封性：当压力差低于规定开启压力0.03MPa时，漏油量不应超过额定体积流量的0.5%。 3.10 旁通安全阀通过性：在额定体积流量下阻力不应大于0.2MPa。 3.11 总成耐高油温试验：在135℃机油中浸泡192h后，滤芯不得脱胶或破裂，其余零件不得出现永久变形或损坏。 3.12 若设有调压阀，其开启压力及液力特性应符合产品图样要求。 3.13 总成清洁度要求： 额定体积流量≤14L/min：不超过4.4mg·(L/min)⁻¹ 额定体积流量>14L/min：不超过3mg·(L/min)⁻¹ 清洁度试验按GB3821执行。 3.14 总成与主机连接尺寸及形位公差应符合产品图样规定。 3.15 总成外观不得有明显伤痕、毛刺等缺陷。 3.16 总成减阻性能应在运动粘度24mm²/s条件下测试，并保持在规定值±5%范围内。 3.17 本章试验方法按JB/T5099执行。 4 检验规则 4.1 每件总成应经质量检验合格后方可出厂，并签发产品合格证。 4.2 订货单位抽检按GB2828执行，AQL值由供需双方商定。 5 标志、包装、运输与贮存 5.1 产品应标明制造厂名称或厂标、产品名称及型号。 5.2 每个总成应单独装入纸盒，并附合格证及使用说明书。 5.3 出厂包装应采用防潮材料内衬的干燥包装箱，确保运输过程中不受损坏。 5.4 包装箱外应标明：制造厂名称及地址、产品名称及型号、出厂日期、尺寸（长×宽×高）、重量、数量、收货单位及“防潮”“小心轻放”等信息。 5.5 产品应存放在通风干燥仓库内，自出厂之日起12个月内应保证不发生锈蚀、霉烂或脱胶现象。 —— 完 ——
