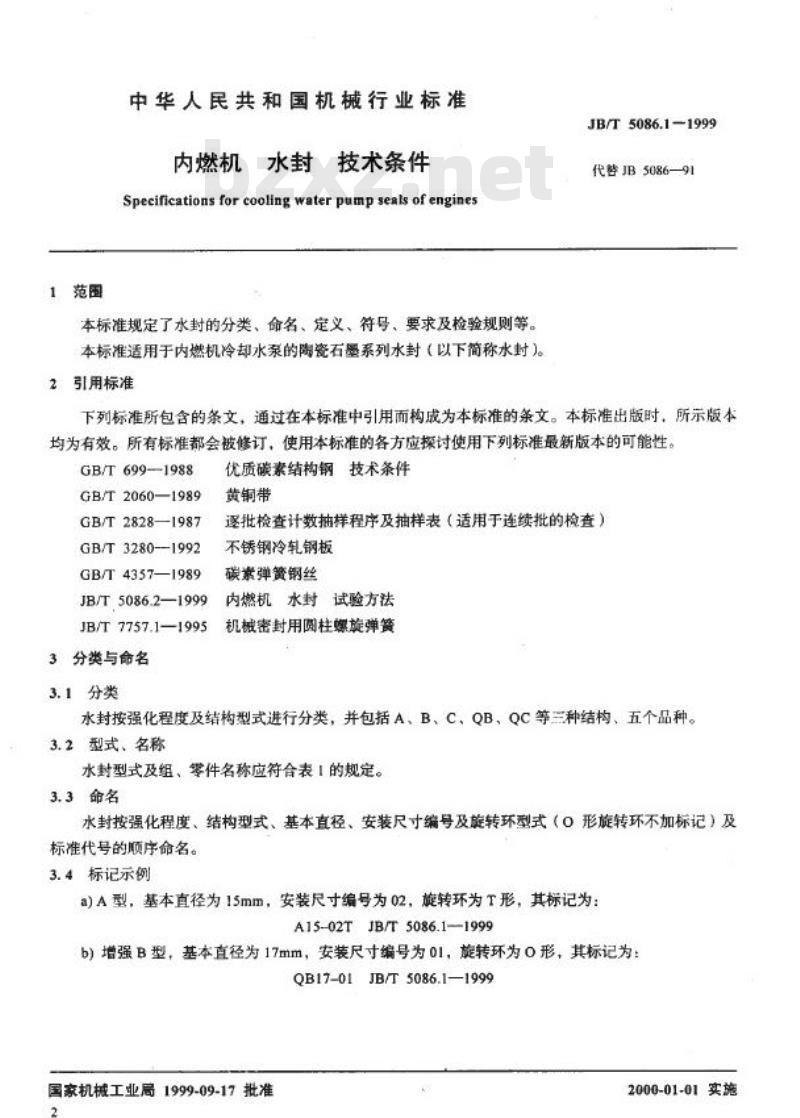

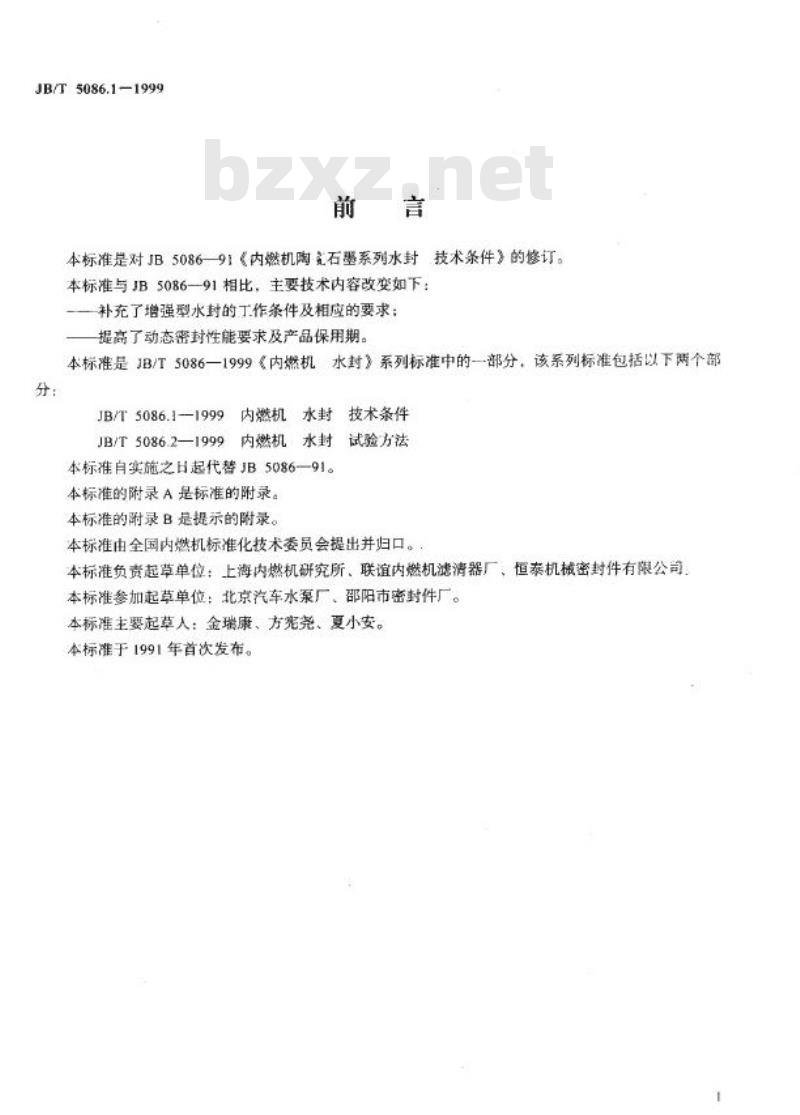

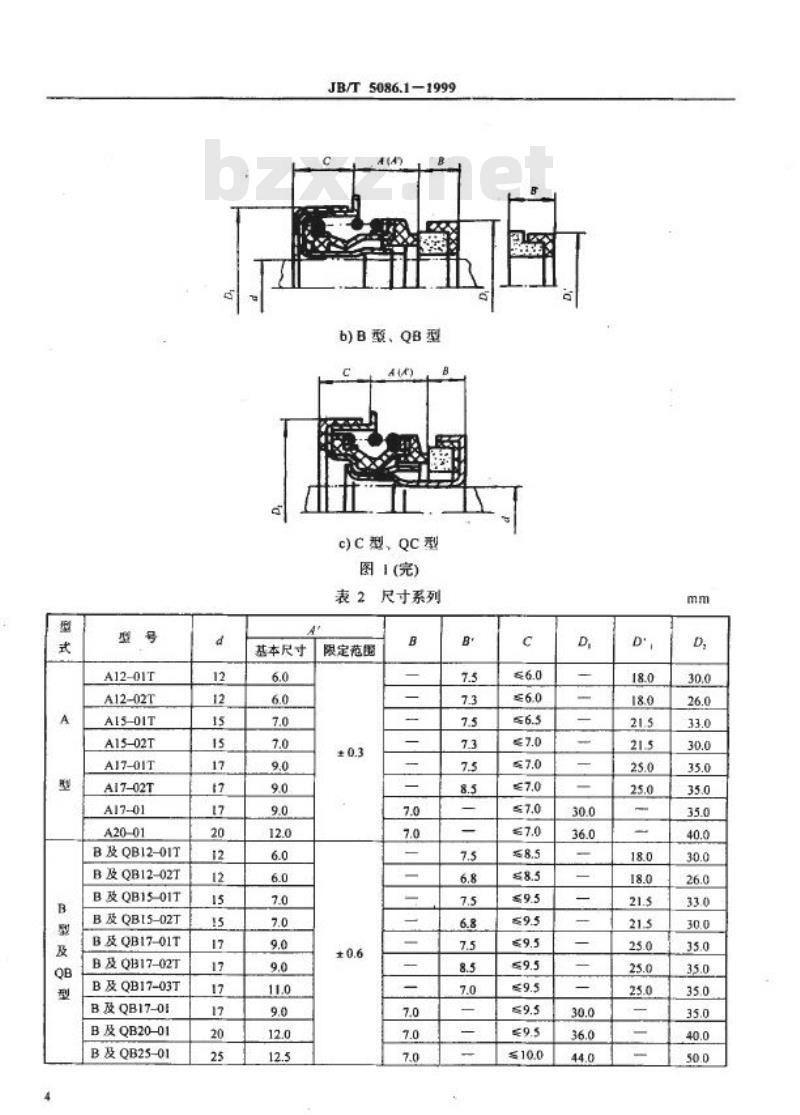

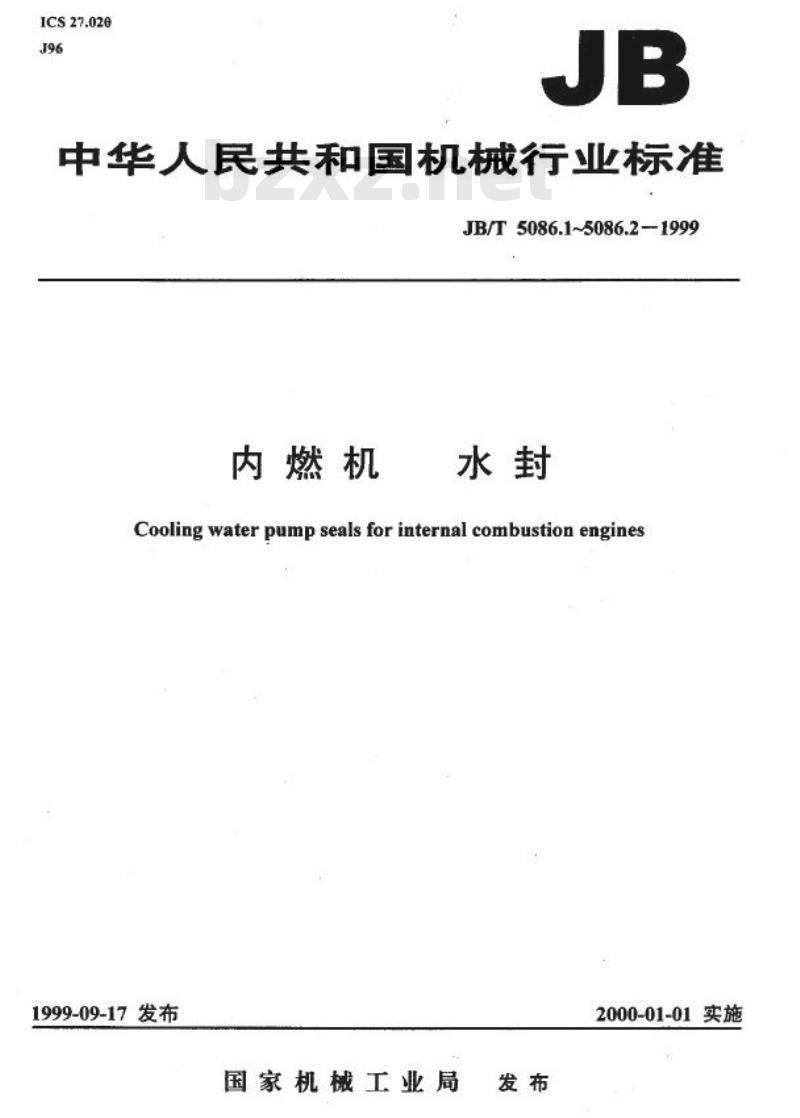

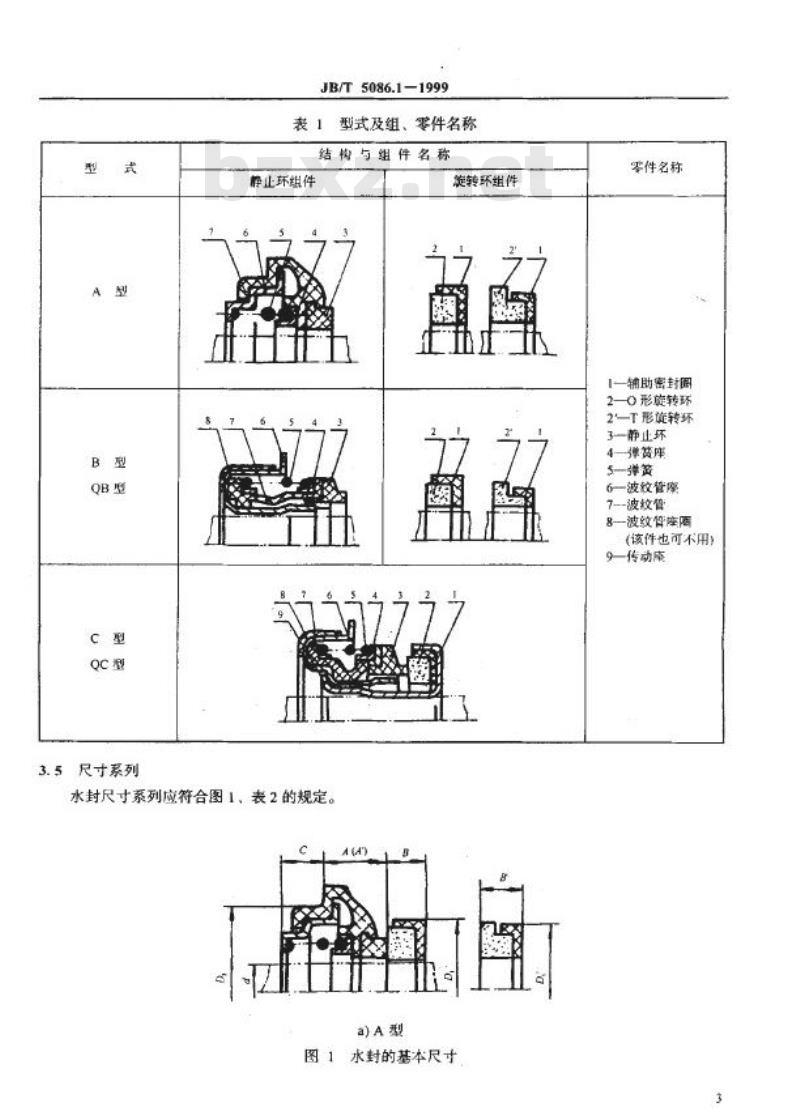

中华人民共和国机械行业标准 JB/T5086.1—1999 内燃机水封技术条件 代替JB5086—91 ICS27.020 前言 本标准是对JB5086—91《内燃机陶瓷石墨系列水封技术条件》的修订。本标准增加了增强型水封的工作条件及相关要求，提高了动态密封性能要求及产品保用期。本标准为JB/T5086—1999《内燃机水封》系列标准的一部分，该系列包括： JB/T5086.1—1999 内燃机水封技术条件 JB/T5086.2—1999 内燃机水封试验方法 本标准自实施之日起代替JB5086—91。 1 范围 本标准规定了内燃机冷却水泵用陶瓷石墨系列水封的分类、命名、定义、符号、技术要求及检验规则等内容。 本标准适用于内燃机冷却水泵用陶瓷石墨系列水封（以下简称水封）。 2 引用标准 GB/T699 优质碳素结构钢技术条件 GB/T2060 黄铜带 GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批检查） GB/T3280 不锈钢冷轧钢板 GB/T4357 碳素弹簧钢丝 JB/T5086.2 内燃机水封试验方法 JB/T7757.1 机械密封用圆柱螺旋弹簧 3 分类与命名 3.1 分类 水封按强化程度及结构型式分为A、B、C、QB、QC等类型，共五种产品形式。 3.2 型式与名称 水封主要由静止环组件和旋转环组件组成，其结构及零件包括：辅助密封圈、O形或T形旋转环、静止环、弹簧座、弹簧、波纹管座、波纹管、传动座等。 3.3 命名规则 水封按强化程度、结构型式、基本直径、安装尺寸编号及旋转环形式进行命名（O形旋转环不加标记）。 3.4 标记示例 A型，基本直径15mm，安装尺寸编号02，T形旋转环：A1502T JB/T5086.1—1999 增强B型，基本直径17mm，安装尺寸编号01，O形旋转环：QB1701 JB/T5086.1—1999 3.5 尺寸系列 水封尺寸系列见图1及表2。 A型：A12-01T、A12-02T、A15-01T、A15-02T、A17-01T、A17-02T、A20-01等。 B/QB型：B及QB12-01T、12-02T、15-01T、15-02T、17-01T、17-02T、17-03T、20-01、25-01等。 基本直径范围：12mm～25mm。 基本尺寸范围约：6.0～12.5。 尺寸公差：±0.3～±0.6（不同规格适用）。 4 图示说明 A型、B型/QB型、C型/QC型水封结构如图1所示。 —— 完 ——
